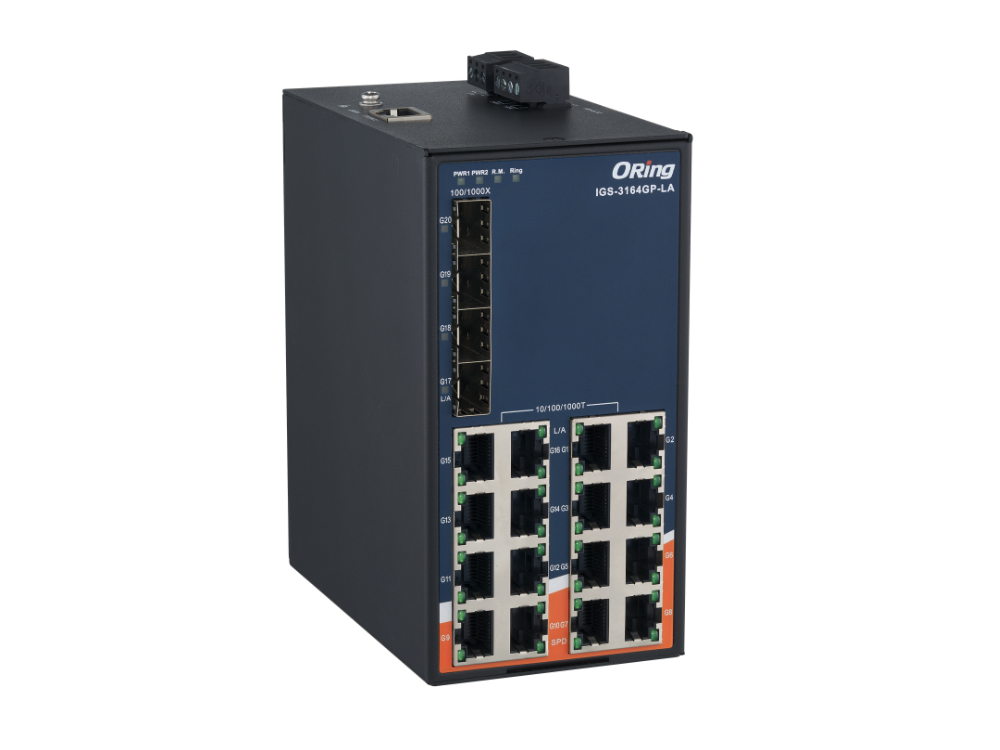

ORing IGS-3000 - Switch Gigabit industriel manageable rail DIN, uplinks SFP
- 5, 6, 10, 12 ou 20 ports Gigabit, uplinks combo, SFP 1G ou SFP 2,5G
- Anneau O-Ring en moins de 30 ms, O-Chain, MSTP/RSTP, MRP sur les LA
- SNMP v1/v2c/v3, Modbus TCP, VLAN 802.1Q, IGMP, 802.1x
- Alimentation redondante 12 à 48 VDC, IP30 ou IP40, rail DIN
- -40 à 75 °C selon version, EN 50155 sur IGS-3032GC, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports, 3 à 5 ports, 6 à 8 ports, 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | EN 50155 (ferroviaire) |
| Autonomie | Sans objet (alimenté) |
| Connecteur | RJ45, emplacement SFP, bornier 4, 5 ou 7 broches selon version |
| Redondance | O-Ring (moins de 30 ms jusqu’à 250 switchs), O-Chain, MSTP, RSTP, STP ; Open-Ring sur IGS-C3000 et IGS-3032GC ; MRP sur IGS-3000-LA |
| Température de fonctionnement | -40 à 75 °C (-40 à 70 °C pour IGS-3032GC) |
| Garantie | 5 ans |
| Ports | 3 GE + 2 combo Gigabit, EN 50155, 4 GE + 2 SFP 2,5G, 8 GE + 2 SFP 2,5G, 8 GE + 4 SFP 100/1000, 16 GE + 4 SFP 100/1000 |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch Gigabit industriel manageable ORing IGS-3000 couvre les besoins de 5 à 20 ports avec tous les ports cuivre en 10/100/1000 Mbit/s. Trois générations composent la famille : l'IGS-3032GC compact et conforme EN 50155, les IGS-C3042GP et C3082GP à uplinks SFP 2,5 Gbit/s, et les IGS-3084GP-LA et 3164GP-LA à 4 emplacements SFP Gigabit.
Ils raccordent caméras IP, serveurs, automates et passerelles quand le Fast Ethernet ne suffit plus. Tous gèrent l'anneau O-Ring rétabli en moins de 30 ms, le SNMP v3 et le Modbus TCP, avec une alimentation redondante en basse tension. Voir aussi nos switchs Ethernet industriels et la gamme ORing.
Points forts du IGS-3000
- De 5 à 20 ports, cuivre Gigabit sur tous les modèles
- Uplinks au choix : 2 combos Gigabit, 2 SFP 2,5 Gbit/s ou 4 SFP 100/1000
- Anneau O-Ring rétabli en moins de 30 ms sur 250 switchs, O-Chain, MSTP/RSTP, MRP sur les versions LA
- SNMP v1/v2c/v3, RMON, LLDP et Modbus TCP pour la supervision depuis la GTB
- Alimentation redondante de 12 à 48 VDC selon version, relais d'alarme sur IGS-3032GC et LA
- Plage de -40 à 75 °C, IGS-3032GC conforme EN 50155, garantie 5 ans
Applications en bâtiment et sur site technique
- Vidéoprotection de sites tertiaires et logistiques : agrégation des caméras IP vers l'enregistreur en Gigabit
- Réseau GTB et supervision d'un hôpital ou d'un campus, avec anneau fibre 2,5 Gbit/s entre bâtiments
- Salles serveurs et datacenters : réseau d'administration des onduleurs, tableaux et groupes froids
- Transport et sites soumis aux vibrations avec l'IGS-3032GC conforme EN 50155
Intégration et compatibilité
Le switch transporte sans les modifier BACnet/IP, Modbus TCP, MQTT, ONVIF ou OPC UA. Les VLAN 802.1Q séparent vidéo, GTB et bureautique, la QoS et l'IGMP snooping maîtrisent les flux multicast des caméras. La supervision du switch passe par SNMP v1/v2c/v3, RMON et LLDP ; les registres Modbus TCP permettent à un automate ou une GTB de suivre l'état des ports et des alimentations.
La configuration se fait par interface web, Telnet ou console CLI, ou par l'utilitaire Windows Open-Vision pour un parc de switchs ORing. Les modèles LA prennent en charge le MRP IEC 62439-2 (disponible sur demande pour l'IGS-3032GC), les IGS-C3000 et l'IGS-3032GC l'Open-Ring, pour s'insérer dans l'anneau d'un autre constructeur. Les emplacements SFP acceptent les modules ORing SFP 1G, ou 2,5G sur les IGS-C3000, parmi nos modules SFP et convertisseurs fibre.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IGS-3032GC | 3 x RJ45 Gigabit + 2 combo Gigabit, EN 50155, triple entrée 12 à 48 VDC, relais, -40 à 70 °C | Petit coffret, environnement soumis aux vibrations |
| IGS-C3042GP | 4 x RJ45 Gigabit + 2 SFP 100/1G/2,5G, IP40, 24 à 48 VDC | Armoire de terrain avec anneau fibre 2,5 Gbit/s |
| IGS-C3082GP | 8 x RJ45 Gigabit + 2 SFP 100/1G/2,5G, IP40, 24 à 48 VDC | Armoire d'étage ou vidéo avec anneau 2,5 Gbit/s |
| IGS-3084GP-LA | 8 x RJ45 Gigabit + 4 SFP 100/1000, MRP, relais, 12 à 48 VDC | Anneau fibre plus liaisons fibre vers des armoires satellites |
| IGS-3164GP-LA | 16 x RJ45 Gigabit + 4 SFP 100/1000, MRP, relais, 18 à 48 VDC | Concentration d'un local technique à forte densité |
Caractéristiques techniques
| Ports cuivre | 3, 4, 8 ou 16 x RJ45 10/100/1000BASE-T(X), auto MDI/MDI-X |
| Uplinks | IGS-3032GC : 2 combos RJ45 ou SFP 100/1000 ; IGS-C3042GP et C3082GP : 2 SFP 100/1G/2,5G ; IGS-3084GP-LA et 3164GP-LA : 4 SFP 100/1000 |
| Commutation | Store-and-forward, 8 000 adresses MAC, latence 7 à 10 µs |
| Bande passante | 10 Gbit/s (IGS-3032GC), 18 Gbit/s (IGS-C3082GP), 24 Gbit/s (IGS-3084GP-LA), 40 Gbit/s (IGS-3164GP-LA) |
| Trames jumbo | 9 Ko (IGS-3032GC), 9,6 Ko (IGS-C3000), 10 Ko (IGS-3000-LA) |
| Redondance | O-Ring (moins de 30 ms jusqu'à 250 switchs), O-Chain, MSTP, RSTP, STP ; Open-Ring sur IGS-C3000 et IGS-3032GC ; MRP IEC 62439-2 sur IGS-3000-LA (sur demande pour IGS-3032GC) |
| Administration | Web, Telnet, console CLI, Open-Vision, SNMP v1/v2c/v3, RMON, LLDP, Modbus TCP |
| Fonctions réseau | VLAN 802.1Q (4 096), QoS 802.1p, IGMP snooping, agrégation de ports, 802.1x, RADIUS ; Ethernet basse consommation 802.3az sur IGS-C3000 |
| Diagnostic | DDM des modules SFP sur IGS-3000-LA ; PTP client sur IGS-3032GC |
| Alarmes | Syslog, e-mail, trap SNMP et relais 1 A sous 24 VDC sur IGS-3032GC et IGS-3000-LA ; notification d'événements sur IGS-C3000 |
| Alimentation | IGS-3032GC : triple entrée 12 à 48 VDC (bornier 7 broches + jack 12 à 45 VDC) ; IGS-C3000 : double 24 à 48 VDC sur bornier 5 broches ; IGS-3084GP-LA : double 12 à 48 VDC ; IGS-3164GP-LA : double 18 à 48 VDC |
| Consommation typique | 10 W (IGS-3032GC), moins de 10 W (IGS-C3000), 12 W (IGS-3000-LA) |
| Boîtier | IP30 (IGS-3032GC, IGS-3000-LA) ou IP40 (IGS-C3000), rail DIN, fixation murale sur IGS-3032GC |
| Dimensions (L x P x H) | 54,2 x 106,1 x 145,4 mm (3032GC) ; 52 x 110 x 140 mm (C3000) ; 50 x 126 x 146 mm (3084GP-LA) ; 76 x 126 x 146 mm (3164GP-LA) |
| Poids | Moins de 700 g (C3000), 820 g (3032GC), 850 g (3084GP-LA), 1 135 g (3164GP-LA) |
| Température | Fonctionnement -40 à 75 °C (-40 à 70 °C pour IGS-3032GC), stockage -40 à 85 °C |
| Conformité | FCC Part 15 B, EN 55032 classe A, EN 61000-4-x, chocs IEC 60068-2-27, vibrations IEC 60068-2-6 ; EN 50155 et EN 50121-3-2 sur IGS-3032GC |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports, 6 à 8 ports, 9 à 12 ports, 13 à 20 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire)
- Autonomie
- Sans objet (alimenté)
- Connecteur
- RJ45, emplacement SFP, bornier 4, 5 ou 7 broches selon version
- Redondance
- O-Ring (moins de 30 ms jusqu'à 250 switchs), O-Chain, MSTP, RSTP, STP ; Open-Ring sur IGS-C3000 et IGS-3032GC ; MRP sur IGS-3000-LA
- Température de fonctionnement
- -40 à 75 °C (-40 à 70 °C pour IGS-3032GC)
- Garantie
- 5 ans
- Ports
- 3 GE + 2 combo Gigabit, EN 50155, 4 GE + 2 SFP 2,5G, 8 GE + 2 SFP 2,5G, 8 GE + 4 SFP 100/1000, 16 GE + 4 SFP 100/1000
Contenu et accessoires compatibles
Livré avec le switch, son kit rail DIN, le CD d'outils ORing, un guide d'installation rapide et, selon version, un câble console et un kit de fixation murale.
- Alimentations rail DIN 24 ou 48 VDC de nos alimentations rail DIN
- Modules SFP 1G ORing multimode ou monomode, et SFP100 pour les liaisons 100 Mbit/s
Documentation
Questions fréquentes
Quelle différence entre les IGS-C3000 et les IGS-3000-LA ?
Les IGS-C3042GP et C3082GP ont 2 emplacements SFP jusqu'à 2,5 Gbit/s et un boîtier IP40, alimenté en 24 à 48 VDC. Les IGS-3084GP-LA et 3164GP-LA ont 4 emplacements SFP 100/1000, ajoutent le MRP, le diagnostic DDM des optiques et un relais d'alarme.
Pourquoi choisir des uplinks 2,5 Gbit/s ?
Pour un anneau qui agrège de nombreuses caméras : le 2,5 Gbit/s évite de saturer les liaisons entre switchs. Les SFP restent compatibles avec des modules 100 Mbit/s et 1 Gbit/s.
Ce switch fournit-il du PoE ?
Non, la série IGS-3000 ne fournit pas de PoE. Pour alimenter des caméras ou points d'accès, ORing propose l'IGPS-C3082GP, version PoE+ de l'IGS-C3082GP, et les IGPS-3084GP-LA et 3164GP-LA.
Peut-on l'intégrer à un anneau existant ?
Oui. Entre switchs ORing, l'O-Ring se reforme en moins de 30 ms. Vers un autre constructeur, utilisez le MRP sur les modèles LA, l'Open-Ring sur les IGS-C3000 et l'IGS-3032GC, ou le RSTP sur tous les modèles.
Le switch remonte-t-il ses défauts à la GTB ?
Oui. Tous les modèles se supervisent en SNMP et en Modbus TCP. Les IGS-3032GC et IGS-3000-LA envoient aussi traps SNMP, e-mails et messages Syslog, et disposent d'un relais 1 A sous 24 VDC à câbler sur une entrée TOR.
Demander un devis pour le IGS-3000
Indiquez la référence, le nombre de ports, les modules SFP et les quantités : nous vous répondons sous 24 h ouvrées avec un tarif adapté au volume. Notre équipe technique vous aide aussi à dimensionner l'anneau et les optiques.
