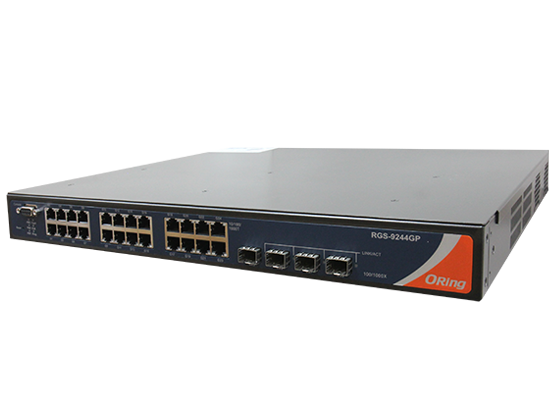

ORing RGS-9244GP - Switch industriel manageable rack 19 pouces 28 ports Gigabit
- 28 ports : 24 RJ45 Gigabit et 4 cages SFP 100/1000 avec diagnostic DDM
- Anneau O-Ring rétabli en moins de 30 ms, O-Chain, MRP, MSTP
- Supervision SNMP v1/v2c/v3, RMON, Modbus TCP, alertes SMTP
- Alimentation 100 à 240 VAC, double 48 VDC et relais 3 A en version -E
- Rack 19 pouces 1U IP20, -40 à +75 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 24 à 28 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Variante | RGS-9244GP-EU : alimentation 100 à 240 VAC ; RGS-9244GP-E-EU : 100 à 240 VAC + double 48 VDC, relais de défaut |
| Connecteur | RJ45 x 24, cage SFP x 4, console RS-232 DB9 |
| Débit | 10/100/1000 Mbit/s cuivre, 100 ou 1000 Mbit/s SFP |
| Redondance | O-Ring (< 30 ms), O-Chain, MRP, MSTP/RSTP |
| Température de fonctionnement | -40 à +75 °C |
| Dimensions | 431 x 342 x 44 mm |
| Version | Standard, secteur AC, Enhanced, AC + double 48 VDC |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch rack manageable 28 ports ORing RGS-9244GP associe 24 ports RJ45 Gigabit et 4 cages SFP 100/1000 dans un châssis 19 pouces de 1U. Il s'installe dans la baie d'un local technique pour fédérer contrôleurs GTB, automates, caméras et postes d'exploitation, tout en raccordant d'autres étages ou bâtiments en fibre optique.
Les intégrateurs et les DSI disposent d'un switch durci, fonctionnel de -40 à +75 °C, avec une redondance en anneau rétablie en moins de 30 ms. Pour des liaisons montantes à 10 Gbit/s ou du routage, voir aussi les autres switchs Ethernet industriels de la marque ORing.
Points forts du RGS-9244GP
- 24 ports RJ45 10/100/1000BaseT(X) avec MDI/MDIX automatique
- 4 cages SFP 100/1000BaseX avec diagnostic DDM
- Redondance O-Ring inférieure à 30 ms, O-Chain, MRP (IEC 62439-2) et MSTP/RSTP
- Bande passante de commutation 56 Gbit/s, latence 7 µs, table de 8 000 adresses MAC
- Jusqu'à 4 095 VLAN, 8 files de priorité, trames jumbo de 10 Ko
- Version -E : double entrée 48 VDC (36 à 72 VDC) et relais de défaut 3 A sous 24 VDC
- Boîtier IP20, fonctionnement de -40 à +75 °C, MTBF 395 736 h (version standard)
- Garantie constructeur 5 ans
Applications en bâtiment et sur site technique
- Bureaux et immeubles tertiaires : switch d'étage ou de colonne montante regroupant GTB, contrôle d'accès et vidéoprotection sur des VLAN séparés.
- Établissements de santé et d'enseignement : anneau fibre entre bâtiments via les 4 SFP, pour garder la supervision technique active en cas de coupure de câble.
- Datacenters : réseau de gestion hors bande des onduleurs, tableaux électriques communicants et unités de climatisation.
- Sites industriels et logistiques : agrégation des switchs de terrain d'un atelier ou d'un entrepôt dans une baie soumise à de fortes températures.
- Collectivités : concentration des liaisons fibre de sites techniques distants, supervisés en SNMP.
Intégration et compatibilité
Le RGS-9244GP se configure par interface web, Telnet, console série RS-232 et via l'utilitaire Windows Open-Vision d'ORing, qui visualise la topologie et surveille tous les switchs du réseau. La configuration se sauvegarde et se restaure avec le module DBU-01.
Il supporte SNMP v1, v2c et v3, RMON, LLDP et Modbus TCP pour l'intégration dans une GTB ou un outil de supervision réseau. Il propose aussi un client SMTP, un serveur NTP, DHCP serveur, client et relais, IGMP snooping v2/v3 (256 groupes par VLAN), IPv6 et Ethernet basse consommation IEEE 802.3az. La fiche technique annonce également la prise en charge de la synchronisation d'horloge PTP IEEE 1588v2.
La sécurité s'appuie sur HTTPS, SSH, 802.1X avec VLAN invité, RADIUS, ACL, IP Source Guard, liaison IP et MAC (Device Binding) et prévention automatique des attaques DoS et DDoS. La QoS par adresse IP ou par application privilégie les flux vidéo et de supervision. Les cages SFP reçoivent les modules SFP 100 Mbit/s et 1 Gbit/s.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| RGS-9244GP-EU | Alimentation 100 à 240 VAC, sans relais, 4 210 g | Baie informatique alimentée en secteur ondulé |

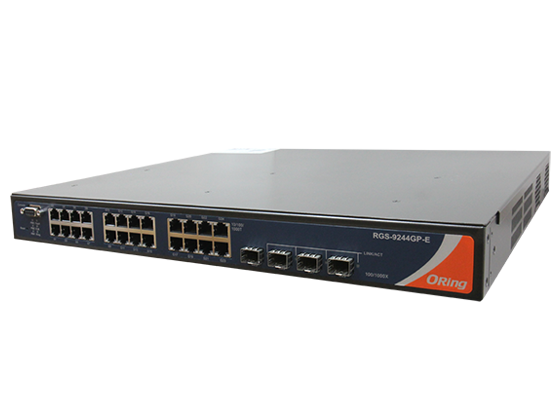

| RGS-9244GP-E-EU | Secteur 100 à 240 VAC + double 48 VDC (36 à 72 VDC), relais de défaut 3 A, 4 652 g | Local technique avec alimentation 48 VDC ou redondance d'alimentation exigée |
Caractéristiques techniques
| Ports cuivre | 24 x RJ45 10/100/1000BaseT(X), MDI/MDIX auto |
|---|---|
| Ports fibre | 4 x SFP 100/1000BaseX, DDM |
| Console | RS-232 sur DB9, 115 200 bit/s, 8, N, 1 |
| Normes Ethernet | IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3ad, 802.1p, 802.1Q, 802.1w, 802.1s, 802.1X, 802.1AB, 802.3az |
| Commutation | Store-and-forward, 56 Gbit/s, latence 7 µs |
| Table MAC | 8 000 adresses |
| VLAN | 4 095 VLAN |
| Trames jumbo | Jusqu'à 10 Ko |
| Redondance | O-Ring (< 30 ms), O-Chain, MRP (sur demande), Fast Recovery, MSTP/RSTP/STP |
| Alimentation standard | 100 à 240 VAC, 30 W max. |
| Alimentation version -E | 100 à 240 VAC + double 48 VDC (36 à 72 VDC) sur bornier 6 points ; 30 W max. en DC, 30,6 W max. en AC |
| Relais de défaut | Version -E uniquement : 3 A sous 24 VDC |
| Dimensions (L x P x H) | 431 x 342 x 44 mm |
| Poids | 4 210 g (standard) ; 4 652 g (-E) |
| Boîtier | Rack 19 pouces 1U, IP20 |
| Température de fonctionnement | -40 à +75 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | CE (EN 55024, EN 55032), FCC Part 15B classe A, EN 61000-3-2, EN 61000-3-3 |
| Sécurité électrique | EN 60950-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| MTBF | 395 736 h (standard) ; 344 230 h (-E) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 24 à 28 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Variante
- RGS-9244GP-EU : alimentation 100 à 240 VAC ; RGS-9244GP-E-EU : 100 à 240 VAC + double 48 VDC, relais de défaut
- Connecteur
- RJ45 x 24, cage SFP x 4, console RS-232 DB9
- Débit
- 10/100/1000 Mbit/s cuivre, 100 ou 1000 Mbit/s SFP
- Redondance
- O-Ring (< 30 ms), O-Chain, MRP, MSTP/RSTP
- Température de fonctionnement
- -40 à +75 °C
- Dimensions
- 431 x 342 x 44 mm
- Version
- Standard, secteur AC, Enhanced, AC + double 48 VDC
Contenu et accessoires compatibles
Livré avec le switch, le kit de fixation en rack, le cordon d'alimentation, le câble console, le guide d'installation rapide et le CD d'outils ORing.
Accessoires compatibles : modules SFP ORing 100 Mbit/s (SFP100) et 1 Gbit/s (SFP1G), logiciel Open-Vision M500 (500 équipements IP), module de sauvegarde DBU-01 et, pour la version -E, alimentations rail DIN ORing des séries SDR et DRP.
Documentation
Questions fréquentes
Quelle différence entre le RGS-9244GP-EU et le RGS-9244GP-E-EU ?
Les ports et les fonctions logicielles sont identiques. La version -E ajoute une double entrée 48 VDC (36 à 72 VDC) sur bornier 6 points en complément du secteur, un relais de défaut 3 A sous 24 VDC et une protection contre les surcharges côté bornier. Le suffixe EU désigne le cordon secteur européen.
Quelle différence avec le RGS-92222GCP ?
Le RGS-9244GP offre 24 ports RJ45 et 4 cages SFP dédiées, soit 28 ports. Le RGS-92222GCP propose 26 ports dont 2 combo cuivre ou fibre et dispose d'une certification de cybersécurité IEC 62443-4-2. Le choix dépend du nombre de liaisons fibre et des exigences de sécurité du projet.
Quelles vitesses acceptent les ports SFP ?
Les 4 cages SFP fonctionnent en 100BaseFX ou en 1000BaseX. On y installe des modules SFP monomode ou multimode selon la distance, avec un suivi DDM de la puissance optique et de la température du module.
Peut-on superviser le RGS-9244GP depuis une GTB ?
Oui. Le switch se supervise en SNMP v1, v2c et v3 et dialogue en Modbus TCP, ce qui permet de remonter l'état des ports dans un superviseur. Il peut aussi envoyer des alertes par e-mail via son client SMTP et signaler un défaut par relais sur la version -E.
À propos de ORing

ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le RGS-9244GP
Indiquez-nous la version, les quantités et le type de fibre à raccorder : réponse sous 24 h ouvrées avec un conseil technique sur les modules SFP et la topologie. Les tarifs dépendent des quantités et du projet.
