ORing IGPS-R9084GP - Switch PoE industriel manageable niveau 3 rail DIN
- Switch PoE manageable niveau 3 : routage statique et RIP, plus OSPF, PIM et VRRP sur l'IGPS-RX884GTP+
- 8 ports RJ45 Gigabit PoE IEEE 802.3at jusqu'à 30 W par port, 4 SFP 1G ou 4 SFP+ 10G selon le modèle
- Anneau O-Ring avec reprise en moins de 30 ms, O-Chain, MSTP/RSTP/STP
- Double entrée 50 à 57 VDC, relais de défaut 1 A sous 24 VDC
- Boîtier IP30 rail DIN ou mural, -40 à 75 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports, 9 à 12 ports |
| Fonctions réseau | 10 Gigabit, Administrable, Couche 3, Gigabit, PoE (fournit l'alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Variante | IGPS-R9084GP (12 ports, SFP 1G) ou IGPS-RX884GTP+ (20 ports, SFP+ 10G) |
| Ports | 8 RJ45 Gigabit PoE et 4 SFP 100/1000 (R9084GP) ; 8 RJ45 Gigabit, 8 RJ45 Gigabit PoE et 4 SFP+ 1G/10G (RX884GTP+) |
| PoE | IEEE 802.3at, jusqu'à 30 W par port ; budget total 100 W à 75 °C ou 180 W à 60 °C sur le RX884GTP+ |
| Température de fonctionnement | -40 à 75 °C |
| Connecteur | RJ45, SFP ou SFP+, bornier, console RS-232 |
| Garantie | 5 ans |
| Modèle | IGPS-R9084GP : 8 GE PoE + 4 SFP, IGPS-RX884GTP+ : 8 GE + 8 GE PoE + 4 SFP+ 10G |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La gamme ORing IGPS-R9000 réunit deux switchs PoE de niveau 3 (Layer 3) au format rail DIN : l'IGPS-R9084GP à 12 ports et l'IGPS-RX884GTP+ à 20 ports avec liaisons montantes 10 Gbit/s. Ils alimentent caméras IP, points d'accès Wi-Fi et contrôleurs d'accès par le câble réseau, tout en routant le trafic entre les sous-réseaux du site.
Ces switchs visent les intégrateurs vidéo et GTB, les bureaux d'études et les exploitants qui veulent séparer proprement réseau de sûreté, réseau technique et réseau d'automatisme dans une même armoire. Leur plage de -40 à 75 °C autorise une pose en local technique non climatisé. Retrouvez les autres modèles dans nos switchs PoE industriels.
Points forts du IGPS-R9084GP / IGPS-RX884GTP+
- Routage matériel niveau 3 : statique et RIP sur l'IGPS-R9084GP ; statique, RIP v1/v2, OSPF, PIM-SM, PIM-DM et VRRP sur l'IGPS-RX884GTP+
- 8 ports RJ45 Gigabit PoE IEEE 802.3at jusqu'à 30 W par port, avec planification horaire et contrôle Auto-Ping qui redémarre un équipement figé
- 4 SFP 100/1000 (R9084GP) ou 4 SFP+ 1G/2,5G/10G (RX884GTP+) pour les liaisons fibre
- Bande passante de commutation de 24 Gbit/s (R9084GP) ou 112 Gbit/s (RX884GTP+), latence 7 µs
- Anneau O-Ring avec reprise en moins de 30 ms, O-Chain et MSTP/RSTP/STP
- Budget PoE de 100 W à 75 °C et 180 W à 60 °C sur l'IGPS-RX884GTP+
- Double entrée 50 à 57 VDC, relais de défaut 1 A sous 24 VDC
- Boîtier IP30, rail DIN ou mural, -40 à 75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Vidéoprotection d'un site logistique : caméras PoE en périphérie de bâtiment, un VLAN routé par zone et un anneau fibre vers le local de supervision
- Campus d'enseignement ou hospitalier : alimentation des points d'accès Wi-Fi et des lecteurs de badges, séparation des réseaux sûreté, GTB et usagers
- Datacenter : réseau de supervision des utilités (onduleurs, climatisation, contrôle d'accès) isolé du réseau IT par routage niveau 3
Intégration et compatibilité
Les deux modèles se supervisent en SNMP v1/v2c/v3 et RMON, et se configurent par interface web, Telnet, console CLI ou avec le logiciel ORing Open-Vision. L'IGPS-R9084GP répond aussi en Modbus TCP, envoie ses alertes par e-mail (client SMTP), fait serveur NTP, gère IEEE 1588v2 et accepte le module de sauvegarde DBU-01. L'IGPS-RX884GTP+ prend en charge IEEE 802.1AS, 802.1Qat et 802.1Qav pour les flux sensibles au temps.
Côté réseau : VLAN 802.1Q, QoS 802.1p et par application, agrégation LACP, filtrage IGMP v2/v3, serveur et relais DHCP, ACL, 802.1x, RADIUS, IP Source Guard, HTTPS et SSH, protection DoS/DDoS. L'IGPS-R9084GP ajoute la limitation de débit par adresse IP et Device Binding. Le relais de défaut se câble sur une entrée TOR d'automate ou de centrale GTB. Les cages SFP reçoivent les modules de notre rubrique convertisseurs fibre et modules SFP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IGPS-R9084GP | 8 RJ45 Gigabit PoE + 4 SFP 100/1000, routage statique et RIP, Modbus TCP, IEEE 1588v2 | Armoire de zone avec jusqu'à 8 caméras ou bornes Wi-Fi et un anneau fibre Gigabit |
| IGPS-RX884GTP+ | 8 RJ45 Gigabit + 8 RJ45 Gigabit PoE + 4 SFP+ 10G, OSPF, PIM, VRRP, budget PoE 100 à 180 W | Agrégation d'un bâtiment, cœur de réseau vidéo avec liaisons 10 Gbit/s |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 8 x RJ45 10/100/1000BASE-T(X) PoE (R9084GP) ; 8 x RJ45 10/100/1000BASE-T(X) + 8 x RJ45 10/100/1000BASE-T(X) PoE (RX884GTP+) |
| Ports fibre | 4 x SFP 100/1000BASE-X (R9084GP) ; 4 x SFP+ 1G/2,5G/10GBASE-X (RX884GTP+) |
| PoE | IEEE 802.3at (802.3af/at sur le RX884GTP+), jusqu'à 30 W par port |
| Budget PoE total | 100 W à 75 °C, 180 W à 60 °C (RX884GTP+) |
| Bande passante de commutation | 24 Gbit/s (R9084GP), 112 Gbit/s (RX884GTP+) |
| Commutation | Store-and-forward, latence 7 µs, table MAC 8 K (R9084GP) ou 16 K (RX884GTP+) |
| VLAN | Jusqu'à 4 095, VID 1 à 4 094 |
| Trames jumbo | 9,6 Ko (R9084GP), 12 Ko (RX884GTP+) |
| Routage | Statique, RIP (R9084GP) ; statique, RIP v1/v2, OSPF, PIM-SM, PIM-DM, VRRP (RX884GTP+) |
| Redondance | O-Ring (moins de 30 ms), O-Chain, MSTP/RSTP/STP ; MRP IEC 62439-2 sur demande (R9084GP) |
| Synchronisation | IEEE 1588v2 et serveur NTP (R9084GP) ; IEEE 802.1AS et client SNTP (RX884GTP+) |
| Administration | Web, Telnet, console CLI, Open-Vision, SNMP v1/v2c/v3, RMON, LLDP |
| Port console | RS-232 sur RJ45 (R9084GP) ou DB9 (RX884GTP+), 115 200 bit/s |
| Alimentation | Double entrée 50 à 57 VDC sur bornier 6 points |
| Consommation typique hors PoE | 19 W (R9084GP), 20 W (RX884GTP+) |
| Protection | Surintensité ; inversion de polarité sur le RX884GTP+ |
| Relais de défaut | 1 A sous 24 VDC |
| Boîtier | IP30 |

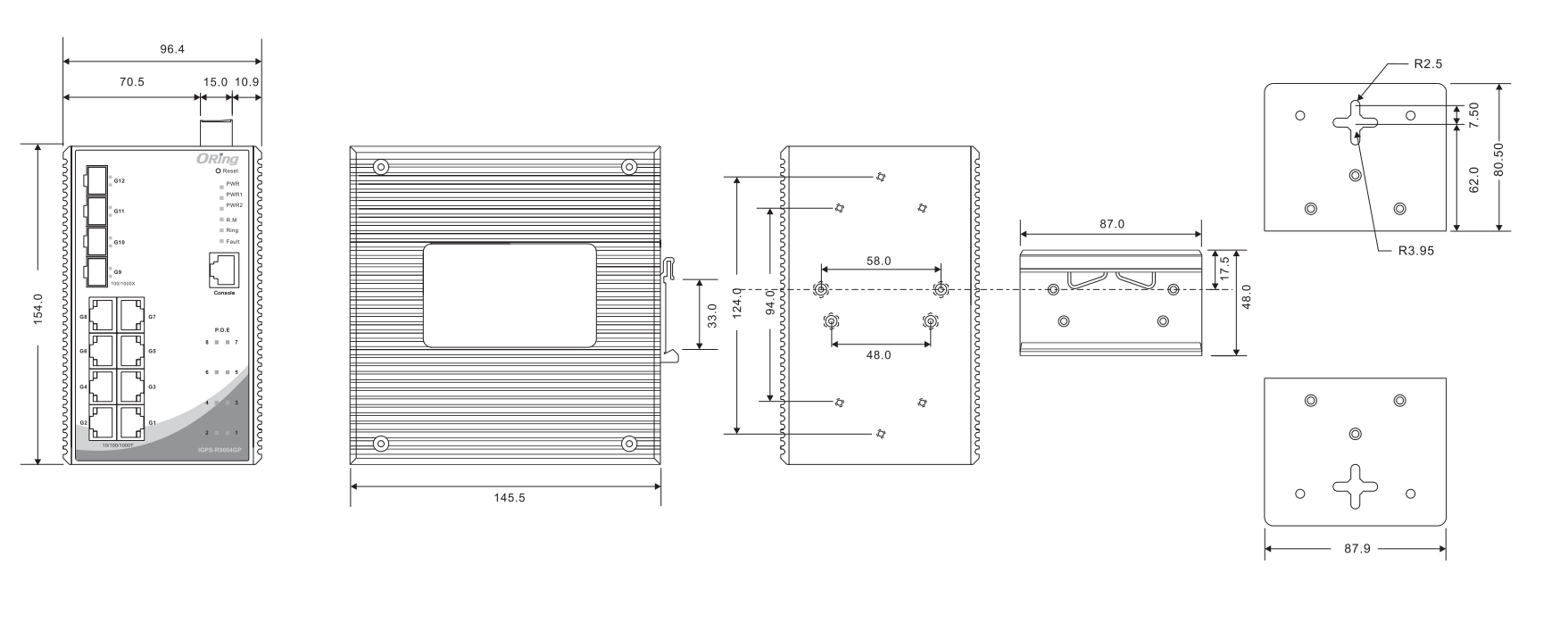

| Dimensions (L x P x H) | 96,4 x 145,5 x 154 mm (R9084GP), 116 x 170 x 180 mm (RX884GTP+) |
| Poids | 1 560 g (R9084GP), 2,8 kg (RX884GTP+) |
| Montage | Rail DIN ou mural |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Normes | FCC Part 15 classe A ; CE (RX884GTP+) ; chocs IEC 60068-2-27, chute IEC 60068-2-31, vibrations IEC 60068-2-6 |
| MTBF | 252 899 h (RX884GTP+) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports, 13 à 20 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, 10 Gigabit, Ports SFP / fibre, Couche 3, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Variante
- IGPS-R9084GP (12 ports, SFP 1G) ou IGPS-RX884GTP+ (20 ports, SFP+ 10G)
- Ports
- 8 RJ45 Gigabit PoE et 4 SFP 100/1000 (R9084GP) ; 8 RJ45 Gigabit, 8 RJ45 Gigabit PoE et 4 SFP+ 1G/10G (RX884GTP+)
- PoE
- IEEE 802.3at, jusqu'à 30 W par port ; budget total 100 W à 75 °C ou 180 W à 60 °C sur le RX884GTP+
- Température de fonctionnement
- -40 à 75 °C
- Connecteur
- RJ45, SFP ou SFP+, bornier, console RS-232
- Garantie
- 5 ans
- Modèle
- IGPS-R9084GP : 8 GE PoE + 4 SFP, IGPS-RX884GTP+ : 8 GE + 8 GE PoE + 4 SFP+ 10G
Contenu et accessoires compatibles
Chaque switch est livré avec un kit rail DIN, un kit de fixation murale, un câble console, le CD d'outils ORing et un guide d'installation rapide. Accessoires conseillés : modules SFP Gigabit ou SFP+ 10G, licence Open-Vision M500, module DBU-01 (IGPS-R9084GP) et alimentation rail DIN réglée entre 50 et 57 VDC, dimensionnée pour le budget PoE. Toute la gamme est visible sur la page de la marque ORing.
Documentation
Questions fréquentes
Quelle différence entre l'IGPS-R9084GP et l'IGPS-RX884GTP+ ?
L'IGPS-R9084GP offre 12 ports (8 RJ45 Gigabit PoE et 4 SFP 100/1000) avec routage statique et RIP. L'IGPS-RX884GTP+ passe à 20 ports : 8 RJ45 Gigabit sans PoE, 8 RJ45 Gigabit PoE et 4 SFP+ jusqu'à 10 Gbit/s. Il ajoute OSPF, le routage multicast PIM-SM/PIM-DM et la redondance de passerelle VRRP, pour une bande passante de commutation de 112 Gbit/s contre 24 Gbit/s.
Quelle puissance PoE peut-on tirer de ces switchs ?
Chaque port PoE délivre jusqu'à 30 W selon IEEE 802.3at. Sur l'IGPS-RX884GTP+, le budget total est de 100 W à 75 °C et de 180 W à 60 °C. La fiche technique de l'IGPS-R9084GP n'indique pas de budget global : dimensionnez l'alimentation 50 à 57 VDC selon la somme des équipements raccordés, nous pouvons vous aider à faire le calcul.
Faut-il une alimentation externe ?
Oui. Les deux modèles s'alimentent en 50 à 57 VDC sur un bornier à double entrée, ce qui permet de raccorder deux alimentations rail DIN pour la redondance. Prévoyez une alimentation dimensionnée pour la consommation du switch (19 à 20 W hors PoE) plus la puissance PoE totale.
Pourquoi choisir un switch de niveau 3 dans un bâtiment ?
Un switch de niveau 3 route lui-même le trafic entre VLAN : réseau vidéo, réseau GTB et réseau des automates restent séparés en sous-réseaux distincts, sans passer par un routeur externe. Cela simplifie l'architecture d'un local technique et limite la propagation des diffusions entre les systèmes.
À propos de ORing
ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le IGPS-R9084GP / IGPS-RX884GTP+
Indiquez-nous le nombre d'équipements PoE à alimenter, leur puissance et la topologie visée : nous répondons sous 24 h ouvrées avec une proposition adaptée aux quantités. Notre équipe technique vous aide aussi à choisir les modules SFP, l'alimentation 50 à 57 VDC et le plan d'adressage routé.
Produits similaires
Voir toute la catégorie
ATOP RHG7628 - Switch Ethernet rackable niveau 3 modulaire, PoE 720 W et MACsec
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing RGPS-3244GP-P - Switch PoE industriel rack 19 pouces 28 ports Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique
Red Lion Sixnet SLX-5EG - Switch PoE industriel Gigabit non manageable 5 ports
- Aucune (filaire)
- Ethernet
- Fibre optique
ATOP RHG7X28 - Module d'extension 4 ou 8 ports pour switch rackable RHG7528/7628
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits ORing
Toute la gamme ORing
ORing IGAP-W99110GP+ - Point d'accès Wi-Fi 6 extérieur IP68 avec port SFP
- Wi-Fi
- Ethernet
- Fibre optique
ORing IGS-9000-PN - Switch Gigabit manageable PROFINET Conformance Class B
- Aucune (filaire)
- Ethernet
- Fibre optique

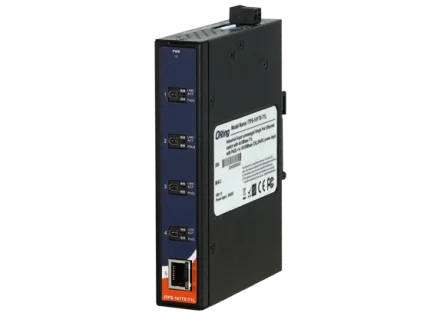

ORing ITPS-141TX-T1L - Switch industriel Single Pair Ethernet 10BASE-T1L
