Solvimus MUC500 M - Passerelle M-Bus jusqu'à 500 charges vers Modbus et BACnet
- Maître M-Bus EN 13757 intégré : 125, 250 ou 500 charges unitaires selon la version
- Ethernet 10/100 avec envoi TCP, TLS, MQTT, FTP ou SMTP, export CSV, XML, JSON
- Serveur Modbus TCP ou BACnet/IP et BACnet/SC en option par licence
- Alimentation 12 à 36 V DC, 2 W au repos, 40 W max. sur la version 500
- Boîtier rail DIN 3 modules, 54 x 90 x 60 mm, IP30
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, M-Bus |
| Protocoles IP et intégration | BACnet/IP, E-mail (SMTP), Modbus TCP, MQTT |
| Grandeur mesurée | Débit / volume d'eau, Énergie électrique, Énergie thermique |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | VPN |
| Compatibilité | Compteurs M-Bus EN 13757-2/-3/-7 (eau, chaleur, gaz, électricité), compteurs Modbus TCP, GTB Modbus TCP ou BACnet |
| Autonomie | Sans objet (alimenté) |
| Variante | 125, 250 ou 500 charges unitaires M-Bus ; licence Modbus TCP ou BACnet/IP en option |
| Connecteur | RJ45, borniers à vis |
| Charges M-Bus | 125 charges, 250 charges, 500 charges |
| Licence protocole | Sans licence, Modbus TCP, BACnet/IP |
- Aucune (filaire)
- Ethernet
- M-Bus
- Modbus TCP
- BACnet/IP
- MQTT
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

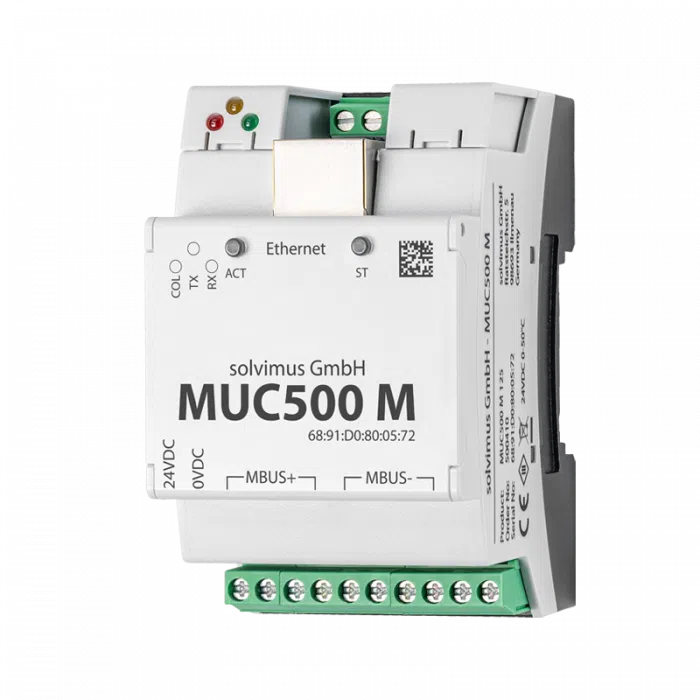

La passerelle M-Bus Solvimus MUC500 M est un concentrateur filaire qui alimente et pilote directement un bus M-Bus de 125, 250 ou 500 charges unitaires. Elle relève les compteurs d'eau, de chaleur, de gaz et d'électricité d'un bâtiment, puis transmet les index par Ethernet à votre logiciel de suivi énergétique ou à la GTB.
Ce format compact de 3 modules remplace l'ensemble convertisseur de niveau et automate dans les grandes installations : immeubles collectifs, campus, réseaux de chaleur ou sites industriels. Avec la licence adaptée, la GTB lit les compteurs en Modbus TCP ou en BACnet/IP, sans développement spécifique.
Points forts du MUC500 M
- Maître M-Bus EN 13757-2/-3/-7 : 125 (500410), 250 (500411) ou 500 (500405) charges unitaires
- 9 600 bit/s max., recherche primaire et secondaire normale et inversée, création automatique des compteurs
- Ethernet 10/100-Base-TX : envoi TCP, TLS, MQTT, FTP ou SMTP, chiffré ou non
- Serveur Modbus TCP ou BACnet/IP et BACnet/SC disponible par licence logicielle
- Multi Channel Reporting : 10 rapports indépendants, intervalles de relevé différents par compteur
- Alimentation 12 à 36 V DC, 2 W au repos, jusqu'à 40 W sur la version 500 charges
- Boîtier rail DIN 3 modules de 54 x 90 x 60 mm, 150 g, voyants d'émission, de réception et de surcharge du bus
Applications en bâtiment et sur site technique
- Logement collectif : relève de plusieurs centaines de compteurs d'eau et de chaleur M-Bus pour l'individualisation des frais de chauffage.
- Tertiaire et décret BACS : remontée des compteurs d'énergie dans la GTB en BACnet/IP pour le suivi par usage et par zone.
- Campus, hôpitaux et collectivités : un seul concentrateur par bâtiment, interrogé par le système de management de l'énergie via MQTT ou fichiers.
- Réseaux de chaleur et sous-stations : collecte des compteurs d'énergie thermique des postes de livraison.
- Industrie : regroupement des compteurs par atelier et export vers la supervision en Modbus TCP.
Intégration et compatibilité
Le MUC500 M fournit l'alimentation du bus : les compteurs se raccordent directement sur ses borniers, sans convertisseur M-Bus séparé. Il lit aussi des compteurs Modbus TCP présents sur le réseau Ethernet, ce qui permet de regrouper différents compteurs dans une même liste de relevé.
- Côté compteurs : M-Bus filaire tous fabricants conformes EN 13757, Modbus TCP via Ethernet
- Côté serveur : TCP, TLS, MQTT, FTP, SMTP, stockage local, scripts utilisateur, codes OBIS
- Côté GTB : serveur Modbus TCP (variantes -MOD) ou BACnet/IP et BACnet/SC (variantes -BAC) sous licence
- Configuration : navigateur en HTTPS ou SSH, déploiement en série par Netdiscover, import et export de configuration
- Accès distant : client OpenVPN intégré, gestion des droits utilisateurs, journalisation étendue
Pour d'autres capacités ou une conversion simple, comparez nos passerelles et concentrateurs M-Bus, nos passerelles BACnet et nos passerelles Modbus, ou parcourez la gamme Solvimus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 500410 | MUC500 M 125 : 125 charges unitaires | Petit collectif, bâtiment tertiaire de taille moyenne |
| 500411 | MUC500 M 250 : 250 charges unitaires | Immeuble ou groupe de bâtiments |
| 500405 | MUC500 M 500 : 500 charges unitaires | Grand ensemble, campus, réseau de chaleur |
| Suffixe -MOD | Licence serveur Modbus TCP activée | Lecture directe par GTB ou automate Modbus |
| Suffixe -BAC | Licence serveur BACnet/IP ou BACnet/SC activée | Intégration dans une GTB BACnet |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Concentrateur de données M-Bus avec maître de bus intégré |
| M-Bus | EN 13757-2/-3/-7, 125, 250 ou 500 charges unitaires, 9 600 bit/s max., borniers à vis, mode transparent |
| Modbus | Relevé de compteurs Modbus TCP (CEI 61158) via Ethernet |
| Ethernet | IEEE 802.3, 10/100-Base-TX, RJ45 avec LED, Auto-MDIX |
| Transmission | TCP, TLS, SMTP, FTP, MQTT, fichier local, scripts ; serveur Modbus TCP ou BACnet/IP et BACnet/SC sous licence |
| Formats | CSV, XML (plusieurs variantes), JSON, formats personnalisés par XSLT |
| Processeur | ARM9 454 MHz, 128 Mo RAM, 4 Go eMMC, Linux, horloge sauvegardée 7 jours |
| Voyants | 2 LED d'état, 3 LED émission, réception et collision ou surcharge M-Bus |
| Alimentation | 12 à 36 V DC, borniers à vis, 2 W au repos, 40 W max. (version 500), courant d'appel env. 4 A |
| Dimensions | 54 x 90 x 60 mm, 3 modules |
| Poids | 150 g |
| Montage | Rail DIN 35 mm (CEI 60715), orientation libre |
| Températures | 0 à 50 °C en moyenne journalière, -20 à 70 °C ponctuellement ; stockage -20 à 70 °C ; 0 à 95 % HR sans condensation |
| Protection | IP30 (CEI 60529), classe de protection III, protection contre les surtensions transitoires |
| Conformité | Directives CEM 2014/30/UE, basse tension 2014/35/UE, RoHS 2011/65/UE |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, M-Bus
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, E-mail (SMTP)
- Grandeur mesurée
- Énergie électrique, Débit / volume d'eau, Énergie thermique
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- VPN
- Compatibilité
- Compteurs M-Bus EN 13757-2/-3/-7 (eau, chaleur, gaz, électricité), compteurs Modbus TCP, GTB Modbus TCP ou BACnet
- Autonomie
- Sans objet (alimenté)
- Variante
- 125, 250 ou 500 charges unitaires M-Bus ; licence Modbus TCP ou BACnet/IP en option
- Connecteur
- RJ45, borniers à vis
- Charges M-Bus
- 125 charges, 250 charges, 500 charges
- Licence protocole
- Sans licence, Modbus TCP, BACnet/IP
Contenu et accessoires compatibles
Livré avec un guide de démarrage rapide imprimé. Prévoyez une alimentation 24 V DC sur rail DIN dimensionnée pour la version choisie. Pour allonger le bus ou dépasser 500 charges, ajoutez un répéteur MBUS-REP ; pour un parc de compteurs radio, choisissez le MUC500 W.
Documentation
Questions fréquentes
Que signifie 125, 250 ou 500 charges unitaires ?
Une charge unitaire correspond à 1,5 mA de consommation sur le bus. La plupart des compteurs M-Bus consomment une charge : la version 125 relève donc environ 125 compteurs, la version 500 environ 500. Vérifiez la consommation indiquée par le fabricant de vos compteurs.
Faut-il un convertisseur de niveau M-Bus en plus ?
Non. Le MUC500 M intègre le maître M-Bus et alimente directement le bus. Les compteurs se câblent sur ses borniers, il suffit de lui fournir une alimentation 12 à 36 V DC.
Comment la GTB récupère-t-elle les index ?
Deux possibilités : le MUC500 M pousse ses relevés vers un serveur (MQTT, FTP, SMTP, TCP), ou la GTB l'interroge en Modbus TCP ou BACnet/IP après activation de la licence correspondante, proposée en variante sur cette fiche.
Quelle différence avec le MBUS-GSLE ?
Le MUC500 M est le maître principal d'un bus M-Bus neuf ou dédié. Le MBUS-GSLE se greffe en second maître sur une installation déjà relevée par un autre système, grâce à son interface esclave M-Bus.
À propos de Solvimus
Solvimus est une société allemande fondée en 2007 à Ilmenau et spécialisée dans le comptage intelligent. Centrée sur le M-Bus, elle fournit des concentrateurs de données, des passerelles, des convertisseurs de niveau et des modules OEM, ainsi que des logiciels et des services. Son nom, tiré du latin, signifie « nous résolvons ».
Voir toute la gamme SolvimusDemander un devis pour le MUC500 M
Précisez le nombre de compteurs, leur type et le protocole attendu par votre GTB : nous vous répondons sous 24 h ouvrées avec un conseil sur la capacité adaptée. Tarifs selon les quantités.
Produits similaires
Voir toute la catégorieSolvimus MBUS-GEWB - Passerelle BACnet wM-Bus 868 MHz pour compteurs radio
- wM-Bus
- Ethernet
- Modbus TCP
Solvimus MBUS-GEWM - Passerelle wM-Bus vers Modbus TCP pour rail DIN
- wM-Bus
- Ethernet
- Modbus TCP

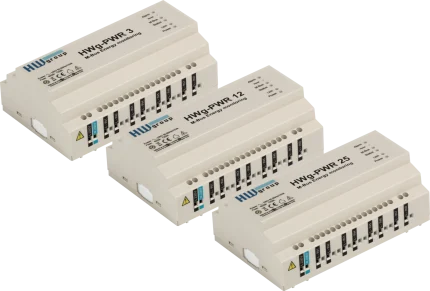

HWgroup HWg-PWR - Passerelle M-Bus IP pour relève de compteurs d'énergie
