Moxa NPort 5600-8-DT - Serveur série 8 ports bureau ou rail DIN, 2 ports LAN
- 8 ports série RS-232 ou RS-232/422/485, DB9 ou RJ45
- 2 ports Ethernet 10/100 pour le câblage en cascade
- Isolation 2 kV en option, débit jusqu'à 921,6 kbit/s
- Alimentation 12 à 48 V CC, écran LCD, versions -40 à 75 °C
- Bureau, mur ou rail DIN, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Pose libre / bureau, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Ports série intégrés |
| Certifications | UL / cUL |
| Variante | 8 ports RS-232 ou RS-232/422/485, DB9 ou RJ45 (-J), isolés 2 kV en option, standard ou -T |
| Autonomie | Sans objet (alimenté) |
| Ports série | 8, DB9 mâle ou RJ45 (-J) |
| Ports Ethernet | 2 x 10/100 en cascade |
| Isolation | 2 kV sur 5650I-8-DT |
| Température de fonctionnement | 0 à 55 °C ou -40 à 75 °C (-T) |
| Interface série | RS-232 (DB9), RS-232 (RJ45), RS-232/422/485 (DB9), RS-232/422/485 (RJ45), RS-232/422/485 isolé 2 kV (DB9) |
| Température | 0 à 55 °C (standard, adaptateur fourni), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le serveur série 8 ports Moxa NPort 5600-8-DT met en réseau huit équipements RS-232, RS-422 ou RS-485 dans un boîtier compact, à poser sur un bureau, à fixer au mur ou sur rail DIN avec les kits en option. Il offre la densité d'un serveur série en rack 19 pouces là où il n'y a pas de baie.
Ses deux ports Ethernet fonctionnent comme un petit switch : l'un se relie au réseau, l'autre à un équipement voisin (automate, poste opérateur, autre NPort), ce qui évite un switch supplémentaire dans l'armoire. Écran LCD de configuration, double entrée d'alimentation et isolation 2 kV en option complètent l'ensemble. Voir nos autres serveurs de ports série et la gamme Moxa.
Points forts du NPort 5600-8-DT
- 8 ports série : RS-232 (5610-8-DT) ou RS-232/422/485 (5650-8-DT), sur DB9 mâle ou RJ45 8 broches (-J)
- Débit série de 50 bit/s à 921,6 kbit/s, terminaison 120 Ω et polarisation 1 kΩ ou 150 kΩ réglables port par port
- 2 ports Ethernet 10/100 utilisables en cascade
- Isolation 2 kV sur les NPort 5650I-8-DT et 5650I-8-DT-T
- Double entrée 12 à 48 V CC (bornier et jack), protection contre l'inversion de polarité
- Écran LCD et boutons de configuration sur les modèles à température standard
- HTTPS (TLS 1.2), SNMPv3, LLDP, SNTP, port console dédié
- MTBF de 836 374 heures, versions -T de -40 à 75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Local technique de bâtiment tertiaire : regroupement des compteurs, centrales et régulateurs série d'un étage ou d'un bâtiment sans baie 19 pouces
- PC sécurité ou loge : raccordement de centrales incendie, intrusion et interphonie sur un même boîtier posé sur le bureau
- Chaufferie, production d'eau glacée : huit liaisons série vers les équipements de production, version isolée 2 kV en ambiance perturbée
- Salle informatique de proximité : accès console aux équipements réseau et onduleurs, chaînage Ethernet vers un poste local
- Coffret technique non chauffé : versions -T de -40 à 75 °C
Intégration et compatibilité
Chaque port série fonctionne de manière indépendante et accepte les modes Real COM (port COM virtuel Windows ou TTY Linux), TCP Server, TCP Client et UDP. Les pilotes couvrent Windows, Linux et macOS, plusieurs Unix en TTY fixe et Android par API.
La configuration se fait par l'écran LCD, la console web HTTP ou HTTPS, l'utilitaire Windows, Telnet ou le port console série dédié (RS-232, 19 200 bit/s). Pour l'exploitation : SNMPv1/v2c et SNMPv3 (MIB RFC1213 et RFC1317), LLDP, SNTP et alertes SMTP. Le NPort transmet les données série telles quelles ; pour convertir des équipements Modbus RTU en Modbus TCP, utilisez une passerelle Modbus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| NPort 5610-8-DT | 8 x RS-232 DB9, 0 à 55 °C | Consoles et équipements RS-232 |
| NPort 5610-8-DT-J | 8 x RS-232 RJ45 | Câblage RJ45 existant, cordons compacts |
| NPort 5610-8-DT-T | 8 x RS-232 DB9, -40 à 75 °C | Coffret non chauffé |

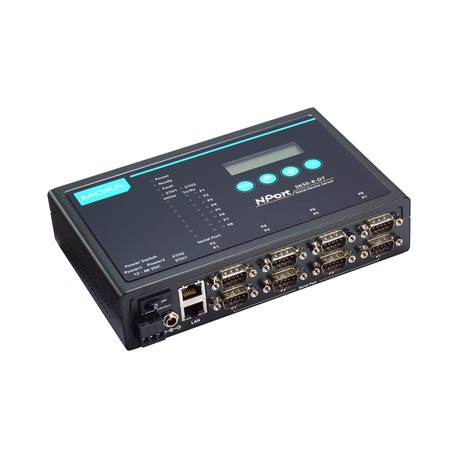

| NPort 5650-8-DT | 8 x RS-232/422/485 DB9 | Parc mixte RS-232 et RS-485 |

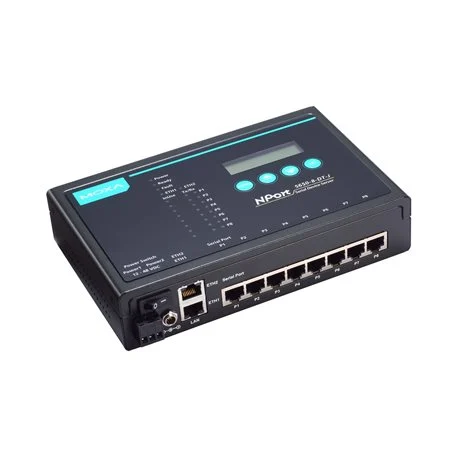

| NPort 5650-8-DT-J | 8 x RS-232/422/485 RJ45 | Parc mixte avec câblage RJ45 |
| NPort 5650-8-DT-T | 8 x RS-232/422/485 DB9, -40 à 75 °C | Local technique extrême |
| NPort 5650I-8-DT | 8 x RS-232/422/485 isolés 2 kV | Longues liaisons RS-485, environnement perturbé |
| NPort 5650I-8-DT-T | Isolés 2 kV, -40 à 75 °C | Sous-station, environnement sévère |
Caractéristiques techniques
| Ports Ethernet | 2 ports 10/100BaseT(X) RJ45, isolation magnétique 1,5 kV |
| Ports série | 8, DB9 mâle ou RJ45 8 broches (modèles -J) |
| Normes série | 5610-8-DT : RS-232 ; 5650-8-DT et 5650I-8-DT : RS-232/422/485 |
| Débit série | 50 bit/s à 921,6 kbit/s |
| Paramètres série | 5 à 8 bits de données, 1, 1,5 ou 2 bits de stop, parité aucune, paire, impaire, space ou mark |
| Contrôle de flux | RTS/CTS, DTR/DSR, XON/XOFF |
| RS-485 | ADDC, polarisation 1 kΩ ou 150 kΩ, terminaison 120 Ω par micro-interrupteurs |
| Isolation série | 2 kV (modèles -I) |
| Protection surtension série | 0,5 kV |
| Port console | RS-232 3 broches (19 200 bit/s, n, 8, 1) |
| Gestion | ARP, BOOTP, DHCP, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, Rtelnet, SMTP, SNMPv1/v2c, Telnet, SNTP, IGMP v1/v2 |
| Sécurité | Base d'utilisateurs locale, HTTPS (TLS 1.2), SNMPv3, AES-128, RSA-1024, SHA-1, SHA-256 |
| Alimentation | 12 à 48 V CC, 2 entrées (bornier et jack), protection contre l'inversion de polarité |
| Courant d'entrée | 5610-8-DT : 611 mA ; 5650-8-DT : 615 mA ; 5650I-8-DT : 1 066 mA (sous 12 V CC) |
| Interface locale | Écran LCD et boutons (modèles à température standard), buzzer, horloge temps réel |
| Boîtier | Métal |
| Dimensions | 197 x 44 x 125 mm sans oreilles, 229 x 46 x 125 mm avec oreilles |
| Poids | De 1 320 g (5610-8-DT-T) à 1 660 g (5650I-8-DT) |
| Montage | Bureau, rail DIN et mural avec kits en option |
| Température de fonctionnement | 0 à 55 °C (standard), -40 à 75 °C (modèles -T) |
| Température de stockage | -40 à 75 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A, IEC 61000-4-2/3/4/5/6/8/11 |
| Sécurité électrique | UL 60950-1, IEC 62368-1 |
| MTBF | 836 374 heures (Telcordia) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN, Pose libre / bureau
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Ports série intégrés
- Certifications
- UL / cUL
- Variante
- 8 ports RS-232 ou RS-232/422/485, DB9 ou RJ45 (-J), isolés 2 kV en option, standard ou -T
- Autonomie
- Sans objet (alimenté)
- Ports série
- 8, DB9 mâle ou RJ45 (-J)
- Ports Ethernet
- 2 x 10/100 en cascade
- Isolation
- 2 kV sur 5650I-8-DT
- Température de fonctionnement
- 0 à 55 °C ou -40 à 75 °C (-T)
- Interface série
- RS-232 (DB9), RS-232 (RJ45), RS-232/422/485 (DB9), RS-232/422/485 (RJ45), RS-232/422/485 isolé 2 kV (DB9)
- Température
- 0 à 55 °C (standard, adaptateur fourni), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
Les modèles à température standard sont livrés avec un adaptateur secteur pour la prise jack ; les modèles -T n'en ont pas et s'alimentent en 12 à 48 V CC sur le bornier. Les kits de montage rail DIN et mural sont proposés en option par Moxa.
Documentation
Questions fréquentes
À quoi servent les deux ports Ethernet ?
Ils fonctionnent comme les ports d'un petit switch : un port se relie au réseau, l'autre à un équipement voisin. Cela évite d'ajouter un switch pour raccorder un poste local ou un deuxième NPort.
Quelle différence avec le NPort 5600 en rack ?
Le NPort 5600 se monte en baie 19 pouces avec 8 ou 16 ports et une alimentation secteur intégrée. Le NPort 5600-8-DT est plus compact, alimenté en 12 à 48 V CC, avec 2 ports Ethernet et une option d'isolation 2 kV, pour le bureau, le mur ou le rail DIN.
L'adaptateur secteur est-il fourni ?
Oui sur les modèles à température standard (5610-8-DT, 5610-8-DT-J, 5650-8-DT, 5650-8-DT-J, 5650I-8-DT). Les modèles -T sont livrés sans adaptateur.
Comment régler la terminaison RS-485 ?
Des micro-interrupteurs permettent d'activer, port par port, la terminaison de 120 Ω et de choisir des résistances de polarisation de 1 kΩ ou 150 kΩ.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le NPort 5600-8-DT
Indiquez le nombre d'équipements, les interfaces et le mode de montage souhaité : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et les versions retenues.
