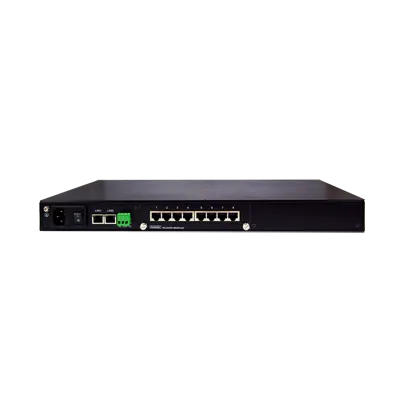

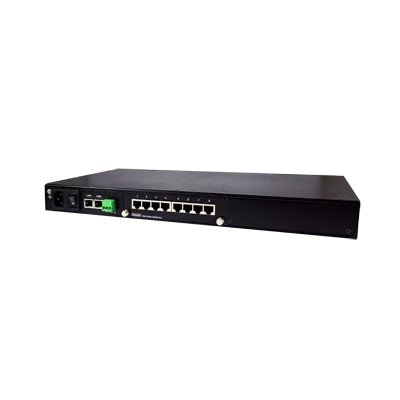

ATOP SE5908 - Serveur de ports série 8 ports RJ45 rackable 1U
- 8 ports série RJ45 RS-232/422/485, jusqu'à 921,6 kbit/s
- Option ports RS-422/485 isolés 2,5 kV (versions SiS)
- 2 ports Ethernet 10/100 : double sous-réseau ou redondance RSTP
- OpenVPN et IPsec, SNMP v3, HTTPS, sortie relais d'alarme
- Rack 19 pouces 1U, 24-48 VDC ou 100-240 VAC, -20 à 70 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Ports série intégrés, VPN |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Variante | Ports standard ou isolés 2,5 kV ; 24-48 VDC ou 100-240 VAC (EU ou US) |
| Ports série | 8 x RJ45, RS-232/422/485 ou RS-422/485 isolé 2,5 kV |
| Débit série | 1 200 à 921 600 bit/s |
| Format | Rack 19 pouces 1U, 436 x 43,5 x 200 mm |
| Consommation | 21 W max environ |
| Interface | RS-232/422/485, RS-422/485 isolé 2,5 kV |
| Alimentation (version) | 24-48 VDC, 100-240 VAC, version US, 100-240 VAC, version EU |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- SNMP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
Le serveur série 8 ports ATOP SE5908 rassemble huit équipements RS-232, RS-422 ou RS-485 dans un boîtier rackable 1U et les rend accessibles par Ethernet. Il s'installe dans la baie du local technique et remplace un empilement de convertisseurs individuels.
Il s'adresse aux exploitants de sites tertiaires et industriels, aux intégrateurs GTB et aux équipes réseau qui doivent superviser plusieurs automates, centrales ou consoles d'administration depuis un point unique. VPN intégré, ports isolés en option et sortie relais en font un équipement d'infrastructure durable. Il complète nos serveurs de ports série de la gamme ATOP.
Points forts du SE5908
- 8 ports série RJ45 RS-232/422/485, sélection logicielle port par port
- Débit série de 1 200 à 921 600 bit/s
- Versions SiS : ports RS-422/485 isolés 2,5 kV
- 2 ports Ethernet 10/100 en double sous-réseau ou redondance RSTP
- OpenVPN et IPsec intégrés, jusqu'à 37,9 Mbit/s chiffrés
- Écran LCD et boutons en face avant pour l'adressage sur site
- Sortie relais pour signaler un défaut à la GTB
- Alimentation 24 à 48 VDC ou 100 à 240 VAC, environ 21 W, garantie 5 ans
Applications en bâtiment et sur site technique
- Salles serveurs et datacenters : accès console SSH aux ports série des équipements réseau et onduleurs
- Tertiaire et santé : regrouper dans une baie les liaisons série de groupes froids, centrales incendie et compteurs
- Sites distants : télégestion via VPN des automates d'une station de pompage ou d'une chaufferie
- Industrie : relier les automates et pupitres d'une ligne au système de supervision
Intégration et compatibilité
Chaque port fonctionne en TCP serveur (4 connexions simultanées), TCP client vers deux destinations, UDP (4 plages IP), Virtual COM (Windows et Linux, RFC 2217) ou tunnel entre deux serveurs. Le mode console SSH donne un accès sécurisé aux ports d'administration série des équipements.
L'appareil se supervise en SNMP v1, v2c et v3 et se configure par interface web HTTPS, Telnet, console série, utilitaire Windows ou écran LCD. Ses deux ports LAN peuvent desservir deux sous-réseaux distincts, par exemple le réseau GTB et le réseau informatique, ou former une boucle RSTP. Le SE5908 transporte les trames sans les traduire : pour une conversion Modbus native, voir nos convertisseurs de protocoles.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1SE590800001G (SE5908-DC) | RS-232/422/485, 24 à 48 VDC | Armoire alimentée en 24 ou 48 VDC |
| 1P1SE590800002G (SE5908-SiS-DC) | RS-422/485 isolé 2,5 kV, 24 à 48 VDC | Bus RS-485 longs ou perturbés, alimentation DC |
| 1P1SE590800013G (SE5908-EU) | RS-232/422/485, 100 à 240 VAC, version EU | Baie informatique en France et en Europe |
| 1P1SE590800014G (SE5908-SiS-EU) | RS-422/485 isolé 2,5 kV, 100 à 240 VAC, version EU | Bus perturbés, baie alimentée sur secteur en Europe |
| 1P1SE590800003G (SE5908-US) | RS-232/422/485, 100 à 240 VAC, version US | Installation avec cordon US |
| 1P1SE590800004G (SE5908-SiS-US) | RS-422/485 isolé 2,5 kV, 100 à 240 VAC, version US | Bus perturbés, cordon US |
Caractéristiques techniques
| Ports Ethernet | 2 x RJ45 10/100BASE-T(X), double sous-réseau ou redondance RSTP |
| Ports série | 8 x RJ45 |
| Modes série | RS-232/422/485 par logiciel (versions standard) ; RS-422/485 isolé 2,5 kV (versions SiS) |
| Débit série | 1 200 à 921 600 bit/s |
| Format | 5 à 8 bits ; parité aucune, paire, impaire, espace, marque ; 1 ou 2 bits de stop |
| Contrôle de flux | Aucun, Xon/Xoff, RTS/CTS (RS-232) |
| Protocoles | IPv4, ICMP, TCP, UDP, DHCP client, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, RFC 2217, RSTP, PPTP |
| Sécurité réseau | OpenVPN et IPsec, jusqu'à 37,9 Mbit/s en VPN |
| Modes de liaison | TCP client (2 destinations), TCP serveur (4 connexions), UDP (4 plages IP), Virtual COM, tunnel |
| Configuration | Utilitaire ATOP, interface web, Telnet, console série, écran LCD en face avant |
| Alimentation | 24 à 48 VDC (versions DC) ou 100 à 240 VAC, plage 90 à 264 VAC (versions EU et US) |
| Courant d'entrée | 0,54 A sous 24 VDC ; 0,21 A sous 100 VAC |
| Consommation | 21 W max environ |
| Connecteur d'alimentation | Bornier 3 points verrouillable (DC) ou embase IEC 60320 C14 (AC) |
| Sortie relais | 1 |
| Boîtier | Métal SPCC, IP30 |
| Dimensions (L x H x P) | 436 x 43,5 x 200 mm, 1U |
| Poids | 3 kg |
| Montage | Rack 19 pouces, kit fourni |
| Température de fonctionnement | -20 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Sécurité | EN 60950-1, EN 62368-1 |
| CEM | FCC partie 15 classe A, EN 55032 classe B, EN 61000-3-2, EN 61000-3-3, EN 55024 |
| Chocs, chute, vibrations | MIL-STD-810G |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422
- Protocoles IP et intégration
- SNMP
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- VPN, Ports série intégrés
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Variante
- Ports standard ou isolés 2,5 kV ; 24-48 VDC ou 100-240 VAC (EU ou US)
- Ports série
- 8 x RJ45, RS-232/422/485 ou RS-422/485 isolé 2,5 kV
- Débit série
- 1 200 à 921 600 bit/s
- Format
- Rack 19 pouces 1U, 436 x 43,5 x 200 mm
- Consommation
- 21 W max environ
- Interface
- RS-232/422/485, RS-422/485 isolé 2,5 kV
- Alimentation (version)
- 24-48 VDC, 100-240 VAC, version US, 100-240 VAC, version EU
Contenu et accessoires compatibles
Le kit de montage en rack est fourni. ATOP propose en option des câbles RJ45 vers DB9 mâle (90 ou 200 cm), RJ45 vers DB9 femelle droits ou croisés, un cordon secteur EU, une tresse de masse GDC-120 et l'alimentation rail DIN SDR-75-24 pour les versions DC.
Documentation
Questions fréquentes
Quelle version d'alimentation choisir pour la France ?
Pour une baie alimentée sur secteur, prenez une version EU (références se terminant par 13G ou 14G), qui accepte 100 à 240 VAC sur une embase C14. Pour une armoire équipée en 24 ou 48 VDC, choisissez une version DC (01G ou 02G) avec bornier verrouillable.
À quoi sert l'isolation 2,5 kV ?
Les versions SiS isolent galvaniquement chaque port série. Elles protègent le serveur et le superviseur des surtensions et des différences de potentiel sur les bus RS-485 longs, fréquents entre bâtiments ou en chaufferie. Elles fonctionnent en RS-422 et RS-485 uniquement.
Comment brancher un équipement à connecteur DB9 ?
Les ports série sont au format RJ45. ATOP fournit en option des câbles RJ45 vers DB9 mâle ou femelle, droits ou croisés, en 90 ou 200 cm selon la référence.
Quelle différence avec le SE5916 ?
Le SE5916 reprend le même châssis 1U, les mêmes fonctions et les mêmes options, avec 16 ports série au lieu de 8. Il pèse 3,2 kg contre 3 kg pour le SE5908.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le SE5908
Indiquez le nombre de ports, le type de liaison et l'alimentation disponible : nous vous répondons sous 24 h ouvrées avec un conseil technique. Tarifs établis selon les quantités.
Produits similaires
Voir toute la catégorie
ATOP SE5901 - Serveur de port série sécurisé 1 port, VPN et option PoE
- Aucune (filaire)
- Ethernet
- RS-485
ATOP SE5901B - Passerelle série vers 4G LTE industrielle avec VPN
- 4G LTE
- 2G / 3G
- Ethernet
ATOP SE5904D - Serveur de ports série 4 ports, double alimentation et SFP
- Aucune (filaire)
- Ethernet
- Fibre optique

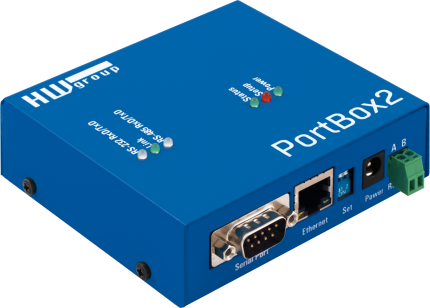

HWgroup PortBox2 - Serveur de port série RS-232 et RS-485 vers Ethernet
