Moxa NPort 5400 - Serveur série 4 ports avec écran LCD, option isolée 2 kV
- 4 ports série RS-232, RS-422/485 ou RS-232/422/485 vers Ethernet 10/100
- Écran LCD de configuration, mode indépendant par port
- Isolation 2 kV en option, débit jusqu'à 921,6 kbit/s
- Double entrée 12 à 48 V CC, versions -40 à 75 °C
- SNMPv3, HTTPS, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Pose libre / bureau, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Variante | 4 ports RS-232, RS-422/485 ou RS-232/422/485, isolés 2 kV en option, standard ou -T, avec ou sans adaptateur secteur |
| Autonomie | Sans objet (alimenté) |
| Ports série | 4 ports DB9 mâle ou bornier (5430, 5430I) |
| Isolation | 2 kV sur 5430I, 5450I, 5450I-T |
| Débit série | 50 bit/s à 921,6 kbit/s |
| Température de fonctionnement | 0 à 55 °C ou -40 à 75 °C (-T) |
| Interface série | RS-232 (DB9), RS-422/485 (bornier), RS-422/485 isolé 2 kV (bornier), RS-232/422/485 (DB9), RS-232/422/485 isolé 2 kV (DB9) |
| Température | 0 à 55 °C (standard), -40 à 75 °C (étendue, -T) |
| Alimentation fournie | Sans adaptateur secteur, Avec adaptateur secteur |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le serveur série 4 ports Moxa NPort 5400 met en réseau jusqu'à quatre équipements RS-232, RS-422 ou RS-485 avec une seule adresse IP. Chaque port fonctionne de façon indépendante : un port peut servir un logiciel Windows en mode pilote, un autre un superviseur en TCP Server, les deux derniers un serveur de collecte en TCP Client.
Son écran LCD et ses quatre boutons permettent de lire et de modifier l'adresse IP, le masque et la passerelle directement sur l'armoire, sans PC. Les résistances de terminaison et de polarisation RS-485 se règlent par micro-interrupteurs, et la double entrée d'alimentation (bornier et jack) facilite le raccordement. Découvrez nos autres serveurs de ports série et la gamme Moxa.
Points forts du NPort 5400
- 4 ports série : RS-232 (5410), RS-422/485 sur bornier (5430, 5430I) ou RS-232/422/485 sur DB9 (5450, 5450I)
- Débit série de 50 bit/s à 921,6 kbit/s, mode de fonctionnement indépendant par port
- Isolation 2 kV sur les NPort 5430I, 5450I et 5450I-T
- Écran LCD et boutons de configuration en façade (modèles à température standard)
- Terminaison 120 Ω et polarisation 1 kΩ ou 150 kΩ réglables par micro-interrupteurs
- Double entrée 12 à 48 V CC (bornier 3 points et jack), buzzer et horloge temps réel
- HTTPS (TLS 1.2), SNMPv1/v2c et SNMPv3, LLDP, SNTP
- Versions -T de -40 à 75 °C, MTBF jusqu'à 1 213 993 heures, garantie 5 ans
Applications en bâtiment et sur site technique
- Armoire de GTB : regroupement de quatre bus ou équipements série (compteurs, régulateurs, centrales) sur une seule adresse IP
- Datacenter et salles informatiques : accès à distance aux consoles série d'onduleurs, de tableaux de distribution et d'unités de climatisation
- Chaufferies et sous-stations : remontée de plusieurs régulateurs et compteurs d'énergie thermique ; version isolée 2 kV en environnement perturbé
- Établissements de santé : modèles 5410, 5450 et 5450I conformes EN 60601-1-2 classe B
- Locaux non chauffés : NPort 5450-T et 5450I-T de -40 à 75 °C
Intégration et compatibilité
Chaque port se configure en Real COM, TCP Server, TCP Client, UDP, Pair Connection, Reverse Telnet ou Ethernet Modem. Les pilotes Real COM et TTY couvrent Windows, Linux et macOS ; des pilotes TTY fixes existent pour plusieurs Unix, ainsi qu'une API Android. Le transfert est bidirectionnel et transparent : le NPort n'interprète pas le protocole applicatif.
L'administration passe par la console web (HTTP ou HTTPS), Telnet ou l'écran LCD. L'exploitation dispose de SNMPv1/v2c et SNMPv3, LLDP, SNTP pour l'horodatage, SMTP pour les alertes et IGMP pour la multidiffusion. Pour publier des compteurs Modbus RTU en Modbus TCP natif ou en BACnet/IP, préférez une passerelle Modbus MGate.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| NPort 5410 / 5410 w/ adapter | 4 x RS-232 DB9, 0 à 55 °C | Consoles, onduleurs, équipements RS-232 |

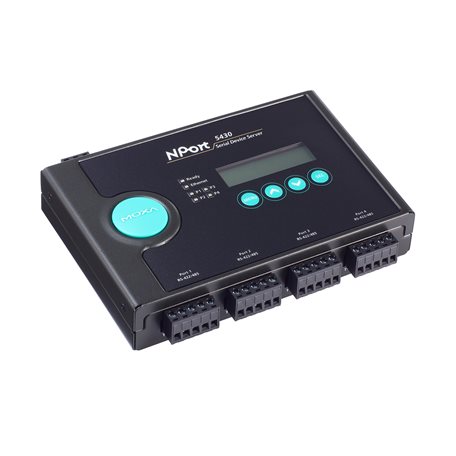

| NPort 5430 / 5430 w/ adapter | 4 x RS-422/485 sur bornier | Bus de compteurs et d'automates câblés en armoire |
| NPort 5430I / 5430I w/ adapter | 4 x RS-422/485 isolés 2 kV sur bornier | Longues liaisons RS-485, environnement perturbé |

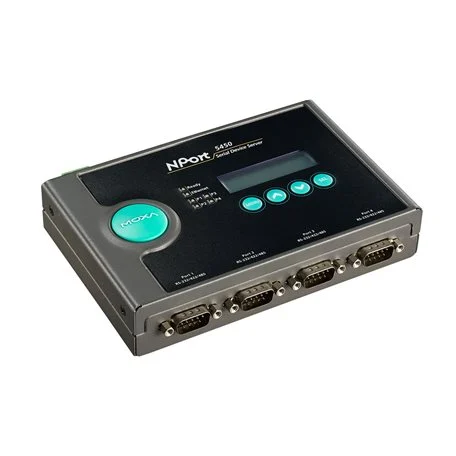

| NPort 5450 / 5450 w/ adapter | 4 x RS-232/422/485 DB9 | Parc mixte, interface choisie par configuration |

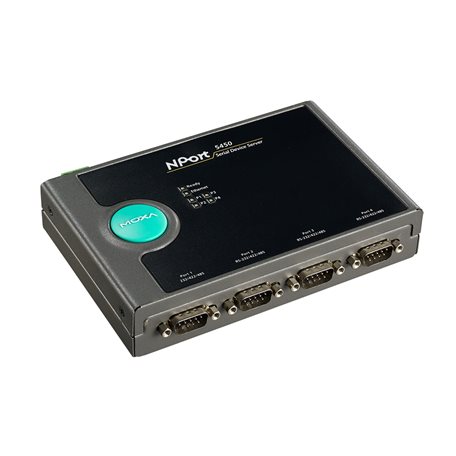

| NPort 5450-T | 4 x RS-232/422/485 DB9, -40 à 75 °C, sans LCD | Local technique non chauffé, coffret extérieur |
| NPort 5450I / 5450I w/ adapter | 4 x RS-232/422/485 isolés 2 kV | Chaufferie, sous-station, ateliers |
| NPort 5450I-T | 4 x RS-232/422/485 isolés 2 kV, -40 à 75 °C, sans LCD | Environnement sévère et températures extrêmes |
Caractéristiques techniques
| Port Ethernet | 1 port 10/100BaseT(X) RJ45, isolation magnétique 1,5 kV |
| Ports série | 4 |
| Connecteurs série | 5410, 5450, 5450I : DB9 mâle ; 5430, 5430I : bornier |
| Normes série | 5410 : RS-232 ; 5430 : RS-422, RS-485 ; 5450 : RS-232, RS-422, RS-485 |
| Débit série | 50 bit/s à 921,6 kbit/s |
| Paramètres série | 5 à 8 bits de données, 1, 1,5 ou 2 bits de stop, parité aucune, paire, impaire, space ou mark |
| Contrôle de flux | RTS/CTS et DTR/DSR (RS-232 uniquement), XON/XOFF |
| RS-485 | ADDC, polarisation 1 kΩ ou 150 kΩ, terminaison 120 Ω, réglage par micro-interrupteurs |
| Isolation série | 2 kV (5430I, 5450I, 5450I-T) |
| Modes de fonctionnement | Real COM, TCP Server, TCP Client, UDP, Pair Connection, Reverse Telnet, Ethernet Modem |
| Gestion | ARP, BOOTP, DHCP, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, Rtelnet, SMTP, SNMPv1/v2c, Telnet, SNTP, IGMP v1/v2 |
| Sécurité | Base d'utilisateurs locale, HTTPS (TLS 1.2), SNMPv3, AES-128, RSA-1024, SHA-1, SHA-256 |
| Alimentation | 12 à 48 V CC (24 V CC pour DNV), 2 entrées : bornier amovible 3 points et prise jack |
| Courant d'entrée | 5410, 5450, 5450-T : 365 mA ; 5430 : 320 mA ; 5430I : 430 mA ; 5450I, 5450I-T : 550 mA (sous 12 V CC) |
| Interface locale | Écran LCD et boutons de configuration (modèles à température standard) |
| Boîtier | Métal |
| Dimensions | 158 x 103 x 33 mm sans oreilles, 181 x 103 x 33 mm avec oreilles |
| Poids | 740 g |
| Montage | Bureau, mural, rail DIN avec kit en option |
| Température de fonctionnement | 0 à 55 °C (standard), -40 à 75 °C (modèles -T) |
| Température de stockage | -40 à 75 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A, IEC 61000-4-2/3/4/5/6/8/11 |
| Sécurité électrique | UL 62368-1 |
| Autres conformités | DNV ; EN 60601-1-2 classe B et EN 55011 (5410, 5450, 5450I) |
| MTBF | De 678 381 h (5450I) à 1 213 993 h (5450-T), Telcordia TR/SR |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN, Pose libre / bureau
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Variante
- 4 ports RS-232, RS-422/485 ou RS-232/422/485, isolés 2 kV en option, standard ou -T, avec ou sans adaptateur secteur
- Autonomie
- Sans objet (alimenté)
- Ports série
- 4 ports DB9 mâle ou bornier (5430, 5430I)
- Isolation
- 2 kV sur 5430I, 5450I, 5450I-T
- Débit série
- 50 bit/s à 921,6 kbit/s
- Température de fonctionnement
- 0 à 55 °C ou -40 à 75 °C (-T)
- Interface série
- RS-232 (DB9), RS-422/485 (bornier), RS-422/485 isolé 2 kV (bornier), RS-232/422/485 (DB9), RS-232/422/485 isolé 2 kV (DB9)
- Température
- 0 à 55 °C (standard), -40 à 75 °C (étendue, -T)
- Alimentation fournie
- Sans adaptateur secteur, Avec adaptateur secteur
Contenu et accessoires compatibles
Les références « w/ adapter » sont livrées avec un adaptateur secteur, pratique pour une installation sur bureau ou en baie. En armoire électrique, choisissez la version sans adaptateur et raccordez une alimentation 12 à 48 V CC sur le bornier ; le montage sur rail DIN se fait avec le kit proposé en option par Moxa.
Documentation
Questions fréquentes
Les quatre ports peuvent-ils avoir des modes différents ?
Oui. Chaque port est indépendant : le port 1 peut fonctionner en mode pilote Real COM, le port 2 en TCP Server et les ports 3 et 4 en TCP Client, avec des paramètres série propres à chacun.
Les versions -T ont-elles l'écran LCD ?
Non. L'écran LCD et les boutons de configuration ne sont présents que sur les modèles à température standard (0 à 55 °C). Les NPort 5450-T et 5450I-T se configurent par le navigateur web ou Telnet.
Que contiennent les références « w/ adapter » ?
Ce sont les mêmes serveurs série, livrés avec un adaptateur secteur pour la prise jack. Les références sans cette mention sont à alimenter en 12 à 48 V CC, par exemple depuis une alimentation rail DIN sur le bornier.
Comment adapter la terminaison d'un bus RS-485 ?
Quatre jeux de micro-interrupteurs sous l'appareil règlent, port par port, la résistance de terminaison de 120 Ω et les résistances de polarisation de 1 kΩ ou 150 kΩ.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le NPort 5400
Indiquez le nombre de ports, les interfaces, le besoin d'isolation et le mode d'alimentation : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et les versions retenues.
Produits similaires
Voir toute la catégorie
ATOP SE5901 - Serveur de port série sécurisé 1 port, VPN et option PoE
- Aucune (filaire)
- Ethernet
- RS-485
Moxa NPort 5600-8-DT - Serveur série 8 ports bureau ou rail DIN, 2 ports LAN
- Aucune (filaire)
- Ethernet
- RS-485
ATOP SE5901B - Passerelle série vers 4G LTE industrielle avec VPN
- 4G LTE
- 2G / 3G
- Ethernet
Moxa NPort 5600 - Serveur série rack 19 pouces 8 ou 16 ports RJ45
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits Moxa
Toute la gamme Moxa
Moxa MGate 5101-PBM-MN - Passerelle PROFIBUS maître vers Modbus TCP
- Aucune (filaire)
- Ethernet
- Profibus

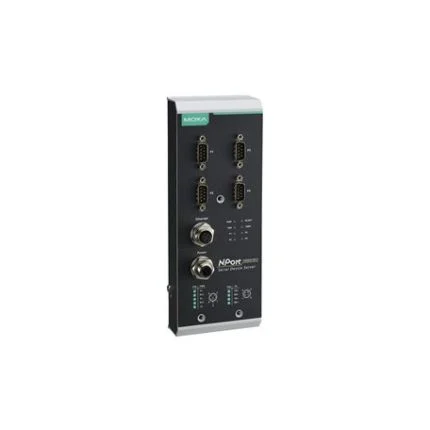

Moxa NPort 5000AI-M12 - Serveur série 1, 2 ou 4 ports à connecteurs M12
