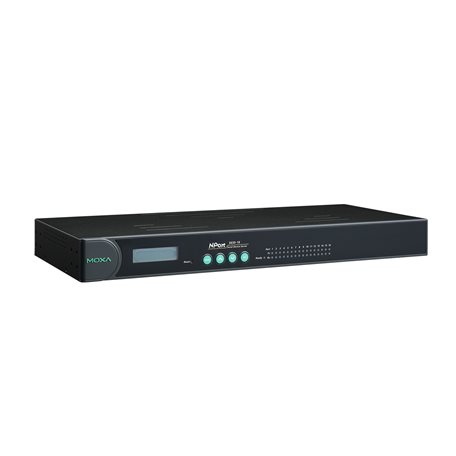

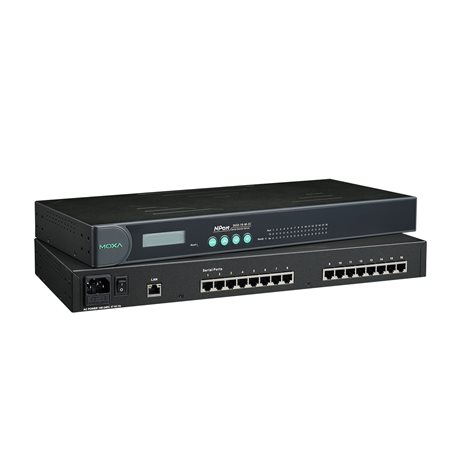

Moxa NPort 5600 - Serveur série rack 19 pouces 8 ou 16 ports RJ45
- 8 ou 16 ports série RS-232, RS-422/485 ou RS-232/422/485 en RJ45
- Rack 19 pouces avec écran LCD et voyants Tx/Rx par port
- Alimentation 100 à 240 V CA, ±48 V CC ou 88 à 300 V CC
- Ethernet cuivre ou fibre SC multimode et monomode (40 km)
- Versions -40 à 85 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Haute tension DC (plus de 60 V), Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés, Ports SFP / fibre |
| Variante | 8 ou 16 ports, RS-232, RS-422/485 ou RS-232/422/485, alimentation CA, ±48 V CC ou HV, Ethernet cuivre ou fibre SC |
| Autonomie | Sans objet (alimenté) |
| Débit série | 50 bit/s à 921,6 kbit/s |
| Format | Rack 19 pouces |
| Température de fonctionnement | 0 à 60 °C, -40 à 75 °C (-T) ou -40 à 85 °C (HV-T) |
| Ports série | 8 ports, 16 ports |
| Interface série | RS-232, RS-422/485, RS-232/422/485 |
| Réseau, alimentation et température | RJ45, 100 à 240 V CA, 0 à 60 °C, RJ45, ±48 V CC, 0 à 60 °C, RJ45, 88 à 300 V CC, -40 à 85 °C, Fibre multimode SC, 100 à 240 V CA, Fibre monomode SC, 100 à 240 V CA, RJ45, 100 à 240 V CA, -40 à 75 °C |
- Aucune (filaire)
- Ethernet
- Fibre optique
- RS-485
- RS-232
- RS-422
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le serveur série rack 19 pouces Moxa NPort 5600 concentre 8 ou 16 équipements série sur le réseau Ethernet dans un châssis rack de 45,5 mm de haut. Les ports série RJ45 sont à l'arrière, les voyants Tx/Rx de chaque port et l'écran LCD de configuration en façade, pour une exploitation simple en baie informatique ou en armoire de distribution.
C'est l'outil des locaux techniques qui rassemblent beaucoup de liaisons série : salles serveurs, PC de sécurité, postes de supervision de GTB, centres de contrôle de tunnels ou de réseaux d'eau. Alimentation secteur 100 à 240 V CA, ±48 V CC télécom ou 88 à 300 V CC, liaison réseau cuivre ou fibre optique : chaque configuration a sa référence. Voir nos autres serveurs de ports série et la gamme Moxa.
Points forts du NPort 5600
- 8 ou 16 ports série RJ45 8 broches : RS-232 (5610), RS-422/485 (5630) ou RS-232/422/485 (5650)
- Débit série de 50 bit/s à 921,6 kbit/s, signaux RTS, CTS, DTR, DSR et DCD gérés par les pilotes
- Format rack 19 pouces, écran LCD et boutons de configuration (modèles à température standard)
- Alimentations au choix : 100 à 240 V CA, ±48 V CC (20 à 72 V CC) ou 88 à 300 V CC (HV)
- Liaison Ethernet cuivre 10/100 ou fibre 100BaseFX SC multimode (4 à 5 km) ou monomode (40 km)
- Terminaison et polarisation RS-485 réglables par micro-interrupteurs (NPort 5650)
- HTTPS (TLS 1.2), SNMPv3, LLDP, SNTP ; versions -T de -40 à 75 °C et HV-T de -40 à 85 °C
- Garantie 5 ans
Applications en bâtiment et sur site technique
- Datacenters et salles serveurs : accès centralisé aux ports console d'onduleurs, de tableaux de distribution, de climatiseurs et d'équipements réseau
- Poste central de sécurité : concentration des centrales incendie, intrusion et contrôle d'accès dotées de liaisons série
- Supervision de GTB d'un campus ou d'un hôpital : regroupement en baie de 16 liaisons vers les automates et compteurs de chaque bâtiment
- Sous-stations électriques ou postes alimentés en courant continu haute tension : modèles HV-T de 88 à 300 V CC, -40 à 85 °C
Intégration et compatibilité
Chaque port fonctionne en Real COM, RFC2217, TCP Server, TCP Client, UDP, Pair Connection, Reverse Telnet ou Ethernet Modem. Les pilotes Real COM et TTY font apparaître les ports distants comme des ports COM Windows ou TTY Linux, y compris pour les signaux de contrôle.
La configuration se fait par l'écran LCD (adresse IP), la console web HTTP ou HTTPS et Telnet. Pour l'exploitation : SNMPv1/v2c et SNMPv3, LLDP, SNTP pour l'horloge, SMTP pour les alertes, IGMP pour la multidiffusion. Les versions fibre relient directement la baie à un cœur de réseau optique distant ; pour d'autres besoins de conversion, voyez nos convertisseurs fibre et SFP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| NPort 5610-8 / 5610-16 | 8 ou 16 x RS-232, 100 à 240 V CA | Consoles série en salle serveurs |
| NPort 5610-8-48V / 5610-16-48V | 8 ou 16 x RS-232, ±48 V CC | Locaux télécoms alimentés en 48 V CC |
| NPort 5630-8 / 5630-16 | 8 ou 16 x RS-422/485, 100 à 240 V CA | Bus RS-485 de compteurs et automates en baie |

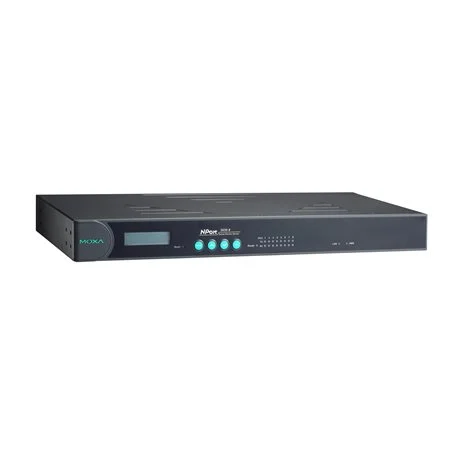

| NPort 5650-8 / 5650-16 | 8 ou 16 x RS-232/422/485, 100 à 240 V CA | Parc mixte, interface choisie port par port |
| NPort 5650-8-M-SC / 5650-16-M-SC | Ethernet fibre multimode SC | Liaison optique de quelques kilomètres sur un campus |
| NPort 5650-8-S-SC / 5650-16-S-SC | Ethernet fibre monomode SC, jusqu'à 40 km | Sites distants, longues liaisons optiques |
| NPort 5650-8-T / 5650-16-T | 100 à 240 V CA, -40 à 75 °C, sans LCD | Local technique non climatisé |
| NPort 5650-8-HV-T / 5650-16-HV-T | 88 à 300 V CC, -40 à 85 °C, sans LCD | Postes et sous-stations en courant continu |
Caractéristiques techniques
| Ports série | 8 (modèles -8) ou 16 (modèles -16), RJ45 8 broches à l'arrière |
| Normes série | 5610 : RS-232 ; 5630 : RS-422, RS-485 ; 5650 : RS-232, RS-422, RS-485 |
| Débit série | 50 bit/s à 921,6 kbit/s |
| Paramètres série | 5 à 8 bits de données, 1, 1,5 ou 2 bits de stop, parité aucune, paire, impaire, space ou mark |
| Contrôle de flux | Aucun, RTS/CTS et DTR/DSR (RS-232 uniquement), XON/XOFF |
| RS-485 | ADDC, polarisation 1 kΩ ou 150 kΩ, terminaison 120 Ω |
| Port Ethernet | 1 port 10/100BaseT(X) RJ45 (isolation magnétique 1,5 kV) ou 1 port 100BaseFX SC (modèles -M-SC et -S-SC) |
| Fibre multimode | 1300 nm, 4 km typique en OM1, 5 km en 50/125 µm, bilan optique 12 dB |
| Fibre monomode | 1310 nm, 40 km typique en G.652, bilan optique 29 dB |
| Modes de fonctionnement | Real COM, RFC2217, TCP Server, TCP Client, UDP, Pair Connection, Reverse Telnet, Ethernet Modem |
| Gestion | ARP, BOOTP, DHCP, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, Rtelnet, PPP, SLIP, SMTP, SNMPv1/v2c, Telnet, SNTP, IGMP |
| Sécurité | Base d'utilisateurs locale, HTTPS (TLS 1.2), SNMPv3, AES-128, RSA-1024, SHA-1, SHA-256 |
| Alimentation | 100 à 240 V CA 47 à 63 Hz ; ±48 V CC (20 à 72 V CC, -20 à -72 V CC) ; 88 à 300 V CC (HV) |
| Courant d'entrée | 135 mA sous 48 V CC (5610-48V) ; 141 à 174 mA sous 100 V CA selon le modèle ; 152 mA sous 88 V CC (HV-T) |
| Interface locale | Écran LCD et boutons (modèles à température standard), voyants système, Tx/Rx par port et Ethernet |
| Boîtier | Métal, rack 19 pouces |
| Dimensions sans oreilles | 440 x 45,5 x 198,25 mm (440 x 43,65 x 198,25 mm pour 5650-8 et 5650-8-T) |
| Poids | De 2 290 g (5610-8) à 3 820 g (5650-16-HV-T) |
| Température de fonctionnement | 0 à 60 °C (standard), -40 à 75 °C (-T), -40 à 85 °C (HV-T) |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A, IEC 61000-4-2/3/4/5/6/8 |
| Sécurité électrique | UL 62368-1 |
| Médical | EN 55011 classe A groupe 1, EN 60601-1-2 |
| MTBF | De 506 093 h (5650-16-HV-T) à 903 009 h (5610-8) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, RS-485, RS-232, RS-422
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V), Haute tension DC (plus de 60 V)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports SFP / fibre, Ports série intégrés
- Variante
- 8 ou 16 ports, RS-232, RS-422/485 ou RS-232/422/485, alimentation CA, ±48 V CC ou HV, Ethernet cuivre ou fibre SC
- Autonomie
- Sans objet (alimenté)
- Débit série
- 50 bit/s à 921,6 kbit/s
- Format
- Rack 19 pouces
- Température de fonctionnement
- 0 à 60 °C, -40 à 75 °C (-T) ou -40 à 85 °C (HV-T)
- Ports série
- 8 ports, 16 ports
- Interface série
- RS-232, RS-422/485, RS-232/422/485
- Réseau, alimentation et température
- RJ45, 100 à 240 V CA, 0 à 60 °C, RJ45, ±48 V CC, 0 à 60 °C, RJ45, 88 à 300 V CC, -40 à 85 °C, Fibre multimode SC, 100 à 240 V CA, Fibre monomode SC, 100 à 240 V CA, RJ45, 100 à 240 V CA, -40 à 75 °C
Contenu et accessoires compatibles
Le NPort 5600 se fixe en baie 19 pouces grâce à ses oreilles de montage. Les ports série au format RJ45 8 broches nécessitent des cordons adaptés à chaque équipement (RJ45 vers DB9 ou vers bornier).
Documentation
Questions fréquentes
Quelle alimentation choisir ?
Les modèles standard acceptent 100 à 240 V CA. Les références -48V fonctionnent sur ±48 V CC (20 à 72 V CC), courant dans les locaux télécoms. Les références HV-T acceptent 88 à 300 V CC et fonctionnent de -40 à 85 °C, pour les postes alimentés en courant continu haute tension.
Jusqu'à quelle distance porte la version fibre ?
La version multimode SC atteint typiquement 4 km en fibre OM1 et 5 km en 50/125 µm. La version monomode SC atteint typiquement 40 km. Moxa recommande un atténuateur pour les liaisons monomode courtes.
Les versions température étendue ont-elles l'écran LCD ?
Non. L'écran LCD et les boutons de configuration sont réservés aux modèles à température standard. Les modèles -T et HV-T se configurent par le navigateur web ou Telnet.
Quel connecteur pour les ports série ?
Tous les ports série sont au format RJ45 8 broches, en face arrière. Des cordons RJ45 vers DB9 ou vers bornier permettent de raccorder chaque équipement.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le NPort 5600
Indiquez le nombre de ports, les interfaces, l'alimentation disponible et le type de liaison réseau : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et les versions retenues.
