Moxa NPort 6450 / 6600 - Serveur de terminaux sécurisé 4 à 32 ports
- 4 à 32 ports série RS-232 ou RS-232/422/485 vers Ethernet
- Données chiffrées TLS et SSH, RADIUS et TACACS+
- Tampon 64 Ko par port et carte SD jusqu'à 32 Go
- Rack 19 pouces ou rail DIN, alimentation CA, 48 V CC ou HV
- Versions -40 à 85 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Haute tension DC (plus de 60 V), Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Pose libre / bureau, Rack 19 pouces, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | UL / cUL |
| Variante | 4, 8, 16 ou 32 ports, RS-232 (6610) ou RS-232/422/485 (6450, 6650), alimentation CC, CA, ±48 V CC ou HV, standard ou -T |
| Autonomie | Sans objet (alimenté) |
| Sécurité | TLS, SSHv2, RADIUS, TACACS+ |
| Tampon | 64 Ko par port, carte SD jusqu'à 32 Go |
| Température de fonctionnement | 0 à 55 °C, -40 à 75 °C ou -40 à 85 °C (HV-T) |
| Ports série | 4 ports, 8 ports, 16 ports, 32 ports |
| Interface série | RS-232/422/485, RS-232 |
| Alimentation et température | 12 à 48 V CC, 0 à 55 °C, 12 à 48 V CC, -40 à 75 °C, 100 à 240 V CA, 0 à 55 °C, ±48 V CC, 0 à 55 °C, 88 à 300 V CC, -40 à 85 °C, 100 à 240 V CA, -40 à 75 °C |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le serveur de terminaux sécurisé Moxa NPort 6450 / 6600 raccorde de 4 à 32 équipements série au réseau Ethernet derrière une seule adresse IP, avec chiffrement des données en TLS ou SSH. Le NPort 6450 (4 ports DB9) se pose sur un bureau, au mur ou sur rail DIN ; les NPort 6610 et 6650 (8, 16 ou 32 ports RJ45) se montent en baie 19 pouces.
C'est l'outil des locaux qui concentrent un grand nombre de liaisons série : datacenters, postes de contrôle, locaux télécoms, PC sécurité ou supervision centrale d'un campus. En cas de coupure réseau, chaque port conserve les données série dans un tampon de 64 Ko, extensible par carte SD, et les restitue dans l'ordre au retour de la liaison. Comparez avec nos autres serveurs de ports série et la gamme Moxa.
Points forts du NPort 6450 / 6600

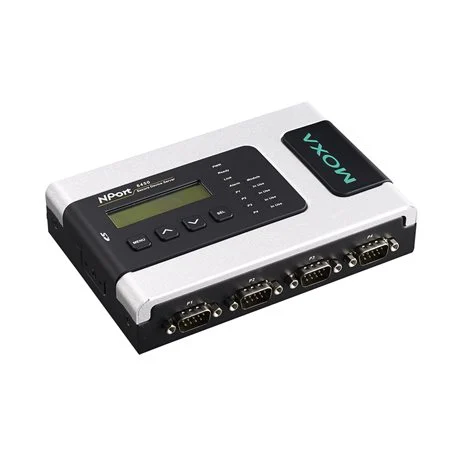

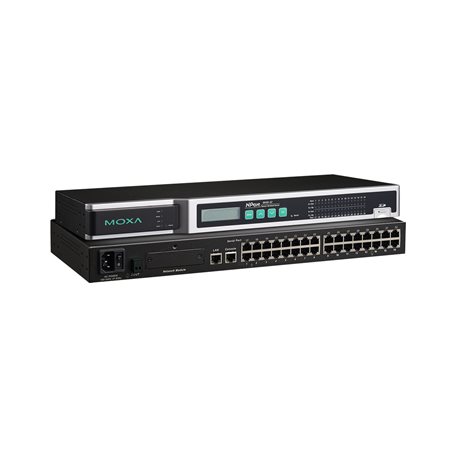

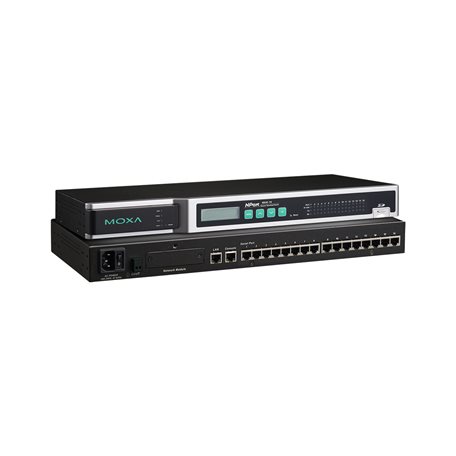

- 4 ports DB9 (6450) ou 8, 16 et 32 ports RJ45 8 broches (6610 en RS-232, 6650 en RS-232/422/485)
- Modes sécurisés Secure Real COM, Secure TCP Server/Client, Secure Pair Connection, SSH, Reverse SSH
- Tampon de 64 Ko par port et emplacement carte SD jusqu'à 32 Go
- Débit série de 50 bit/s à 921,6 kbit/s, débits non standard pris en charge
- Alimentations au choix : 12 à 48 V CC (6450), 100 à 240 V CA, ±48 V CC ou 88 à 300 V CC (6600)
- Écran LCD sur les modèles standard, contact d'alarme 1 A sous 24 V CC
- Redondance Ethernet STP/RSTP/Turbo Ring et ports fibre avec module réseau NM en option (6600)
- RADIUS, TACACS+, SNMPv3, IPv6 ; garantie 5 ans
Applications en bâtiment et sur site technique
- Datacenters : accès console chiffré à des dizaines d'équipements (onduleurs, PDU, tableaux, climatisation de précision) depuis une seule baie
- PC sécurité et gestion technique centralisée : regroupement des centrales incendie, intrusion, contrôle d'accès et ascenseurs en liaison série
- Locaux télécoms et opérateurs : modèles ±48 V CC sur la distribution continue existante
- Postes électriques et sous-stations : modèles HV-T de 88 à 300 V CC, -40 à 85 °C
- Armoire de site technique : NPort 6450 4 ports sur rail DIN pour un local de taille réduite
Intégration et compatibilité
Outre les modes sécurisés, les modes standard restent disponibles : Real COM, TCP Server, TCP Client, UDP, Pair Connection, RFC2217, Reverse Telnet, Terminal, PPP, Ethernet Modem et Printer. Chaque port se configure indépendamment en RS-232, RS-422 ou RS-485 (6450 et 6650). Le mode Command-by-Command permet au NPort d'interroger lui-même des équipements série par commandes génériques.
La configuration se fait par l'écran LCD, la console web HTTPS, Telnet ou SSH, l'outil DSU, l'outil MCC ou la console série (port RJ45 dédié sur le 6600). L'exploitation s'appuie sur SNMPv1/v2c/v3, LLDP, SNTP, SMTP, PPPoE, IPv4 et IPv6, routage statique et RIP. Sur les NPort 6600, un module réseau NM ajoute des ports RJ45 ou fibre et la redondance en anneau ; pour bâtir l'anneau, voyez nos switchs Ethernet industriels.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| NPort 6450 / 6450-T | 4 x RS-232/422/485 DB9, 12 à 48 V CC, standard ou -40 à 75 °C | Armoire ou local technique, rail DIN |
| NPort 6610-8 / -16 / -32 | 8, 16 ou 32 x RS-232, 100 à 240 V CA | Consoles série en datacenter |
| NPort 6610-8-48V / -16-48V / -32-48V | 8, 16 ou 32 x RS-232, ±48 V CC | Locaux télécoms en 48 V CC |
| NPort 6650-8 / -16 / -32 | 8, 16 ou 32 x RS-232/422/485, 100 à 240 V CA | Concentration d'équipements mixtes en baie |
| NPort 6650-8-48V / -16-48V / -32-48V | RS-232/422/485, ±48 V CC | Baies télécoms, équipements mixtes |
| NPort 6650-8-T / 6650-16-T | RS-232/422/485, 100 à 240 V CA, -40 à 75 °C | Local technique non climatisé |
| NPort 6650-8-HV-T / -16-HV-T / -32-HV-T | RS-232/422/485, 88 à 300 V CC, -40 à 85 °C | Postes électriques, sous-stations |
Caractéristiques techniques
| Ports série | 6450 : 4 DB9 mâle ; 6600 : 8, 16 ou 32 RJ45 8 broches |
| Normes série | 6610 : RS-232 ; 6450 et 6650 : RS-232/422/485 |
| Débit série | 50 bit/s à 921,6 kbit/s, débits non standard pris en charge |
| RS-485 (6450, 6650) | ADDC, polarisation 1 kΩ ou 150 kΩ, terminaison 120 Ω par micro-interrupteurs |
| Port Ethernet | 1 port 10/100BaseT(X) RJ45, MDI/MDI-X auto, isolation magnétique 1,5 kV ; modules NM en option pour ports RJ45 ou fibre |
| Mémoire | Tampon de 64 Ko par port, carte SD jusqu'à 32 Go |
| Contact d'alarme | Charge résistive 1 A sous 24 V CC |
| Modes sécurisés | Secure Real COM, Secure TCP Server, Secure TCP Client, Secure Pair Connection, SSH, Reverse SSH |
| Modes standard | Real COM, TCP Server, TCP Client, UDP, Pair Connection, RFC2217, Reverse Telnet, Terminal, PPP, Ethernet Modem, Printer |
| Sécurité | Base locale, RADIUS, TACACS+ ; HTTPS (TLS 1.2), SSHv2, SNMPv3 ; AES-128, AES-256, HMAC, RSA-1024, SHA-1, SHA-256, SHA-384 |
| Gestion réseau | IPv4/IPv6, DHCP, BOOTP, DNS, LLDP, PPPoE, SMTP, SNMPv1/v2c/v3, SNTP, Telnet, routage statique, RIP v1/v2 |
| Alimentation | 6450 : 12 à 48 V CC ; 6600 : 100 à 240 V CA, ±48 V CC (20 à 72 V CC) ou 110 V CC (88 à 300 V CC) |
| Courant d'entrée | 6450 : 730 mA sous 12 V CC ; 6600 CA : 140 à 285 mA sous 100 V CA ; 6600 CC : 293 mA sous 48 V CC, 200 mA sous 88 V CC |
| Dimensions sans oreilles | 6450 : 158 x 103 x 35 mm ; 6600 : 440 x 195 x 44 mm |
| Poids | 6450 : 1 020 g ; 6600 : 3 460 à 3 600 g |
| Montage | 6450 : bureau, rail DIN, mural ; 6600 : rack 19 pouces |
| Interface locale | Écran LCD et boutons (modèles à température standard), buzzer, horloge temps réel |
| Température de fonctionnement | 0 à 55 °C (standard), -40 à 75 °C (-T), -40 à 85 °C (HV-T) |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A, IEC 61000-4-2/3/4/5/6/8 |
| Sécurité électrique | UL 60950-1 |
| Autres normes | NEMA TS2, IEC 60068-2-6 (vibrations), IEC 60068-2-34 (chute libre) |
| MTBF | 6450 : 850 905 h ; 6650-8 : 636 600 h ; 6650-32 : 310 078 h ; 6610-32 : 68 707 h |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V), Haute tension DC (plus de 60 V)
- Type de montage
- Mural, Rail DIN, Rack 19 pouces, Pose libre / bureau
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Redondance en anneau, Ports série intégrés
- Entrées et sorties
- Sortie relais
- Certifications
- UL / cUL
- Variante
- 4, 8, 16 ou 32 ports, RS-232 (6610) ou RS-232/422/485 (6450, 6650), alimentation CC, CA, ±48 V CC ou HV, standard ou -T
- Autonomie
- Sans objet (alimenté)
- Sécurité
- TLS, SSHv2, RADIUS, TACACS+
- Tampon
- 64 Ko par port, carte SD jusqu'à 32 Go
- Température de fonctionnement
- 0 à 55 °C, -40 à 75 °C ou -40 à 85 °C (HV-T)
- Ports série
- 4 ports, 8 ports, 16 ports, 32 ports
- Interface série
- RS-232/422/485, RS-232
- Alimentation et température
- 12 à 48 V CC, 0 à 55 °C, 12 à 48 V CC, -40 à 75 °C, 100 à 240 V CA, 0 à 55 °C, ±48 V CC, 0 à 55 °C, 88 à 300 V CC, -40 à 85 °C, 100 à 240 V CA, -40 à 75 °C
Contenu et accessoires compatibles
Le NPort 6450 se pose sur un bureau, se fixe au mur ou sur rail DIN. Les NPort 6600 se montent en baie 19 pouces avec le kit de montage en rack proposé en option. Les modules réseau NM (ports RJ45 ou fibre supplémentaires, redondance) et la carte SD sont également en option.
Documentation
Questions fréquentes
Les données sont-elles perdues en cas de coupure réseau ?
Non. Chaque port stocke les données série reçues dans un tampon de 64 Ko, extensible par carte SD jusqu'à 32 Go. Au retour de la liaison Ethernet, le NPort les transmet dans leur ordre d'arrivée.
Peut-on raccorder le NPort 6600 sur un anneau Ethernet redondant ?
Oui, avec un module réseau NM en option. Il ajoute des ports RJ45 ou fibre et la redondance STP, RSTP ou Turbo Ring.
Quelle différence entre NPort 6610 et NPort 6650 ?
Le NPort 6610 ne gère que le RS-232, adapté aux consoles d'équipements informatiques. Le NPort 6650 accepte RS-232, RS-422 et RS-485 sur chaque port, pour des bus d'automates ou de compteurs.
Quelle alimentation pour un poste électrique ?
Les références HV-T acceptent 88 à 300 V CC (110 V CC nominal) et fonctionnent de -40 à 85 °C. Les références -48V acceptent ±48 V CC (20 à 72 V CC) pour les locaux télécoms.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le NPort 6450 / 6600
Indiquez le nombre de ports, les interfaces, l'alimentation disponible et vos exigences de sécurité : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et les versions retenues.
