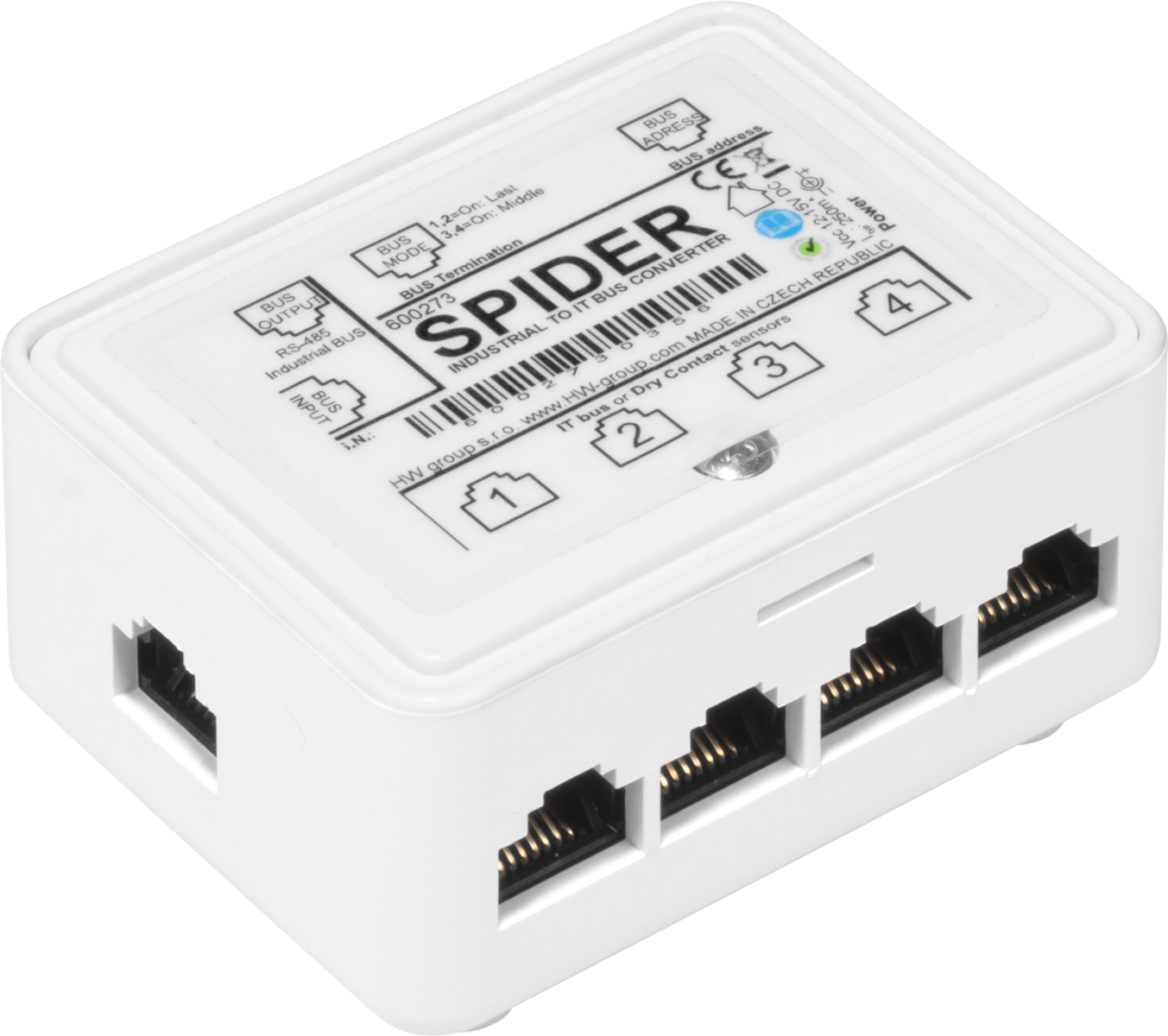

Réf. 600273HWgroup Spider - Hub d'extension 1-Wire et entrées contact sec sur RS-485
- 4 entrées RJ11 : sondes 1-Wire de température ou d'humidité, ou contacts secs
- Sortie bus RS-485 sur 2 × RJ45 pour le chaînage, bus jusqu'à 1 200 m
- Adresse par interrupteurs DIP, détection d'impulsions de 30 ms
- Alimentation 12 V par le bus ou par adaptateur, 250 mA
- Boîtier 71 × 55 × 37 mm, -30 à +70 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire, RS-485 |
| Entrées et sorties | Entrée TOR / contact sec, Port 1-Wire |
| Usage | Chaîne du froid, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Compatibilité | HWgroup Poseidon2 4002, Poseidon 2250 (bus RS-485) |
| Connecteur | 4 × RJ11 en entrée, 2 × RJ45 RS-485, jack 2,1 / 5,5 mm |
| Alimentation (détail) | 12 V DC par jack ou par le RJ45 du bus, 250 mA |
- Aucune (filaire)
- RS-485
- 1-Wire
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : en stock, livraison sous 48/72 h
- Conseil technique avant-vente
- Tarifs selon les quantités
Le HWgroup Spider est un hub d'extension qui raccorde 4 sondes 1-Wire ou 4 contacts secs au bus RS-485 d'une centrale Poseidon. Il permet de déporter des points de mesure loin de la centrale : le bus RS-485 parcourt jusqu'à 1 200 m et plusieurs Spider se chaînent sur la même ligne.
Il s'adresse aux exploitants d'installations Poseidon existantes qui doivent ajouter des sondes dans des baies, des chambres froides ou des locaux éloignés. HWgroup classe ce produit en fin de série : la disponibilité est confirmée lors du devis.
Points forts du Spider
- 4 entrées RJ11 pour sondes 1-Wire (température, humidité) ou contacts secs, 6 valeurs maximum
- Bus RS-485 sur 2 × RJ45, chaînage sur une ligne jusqu'à 1 200 m

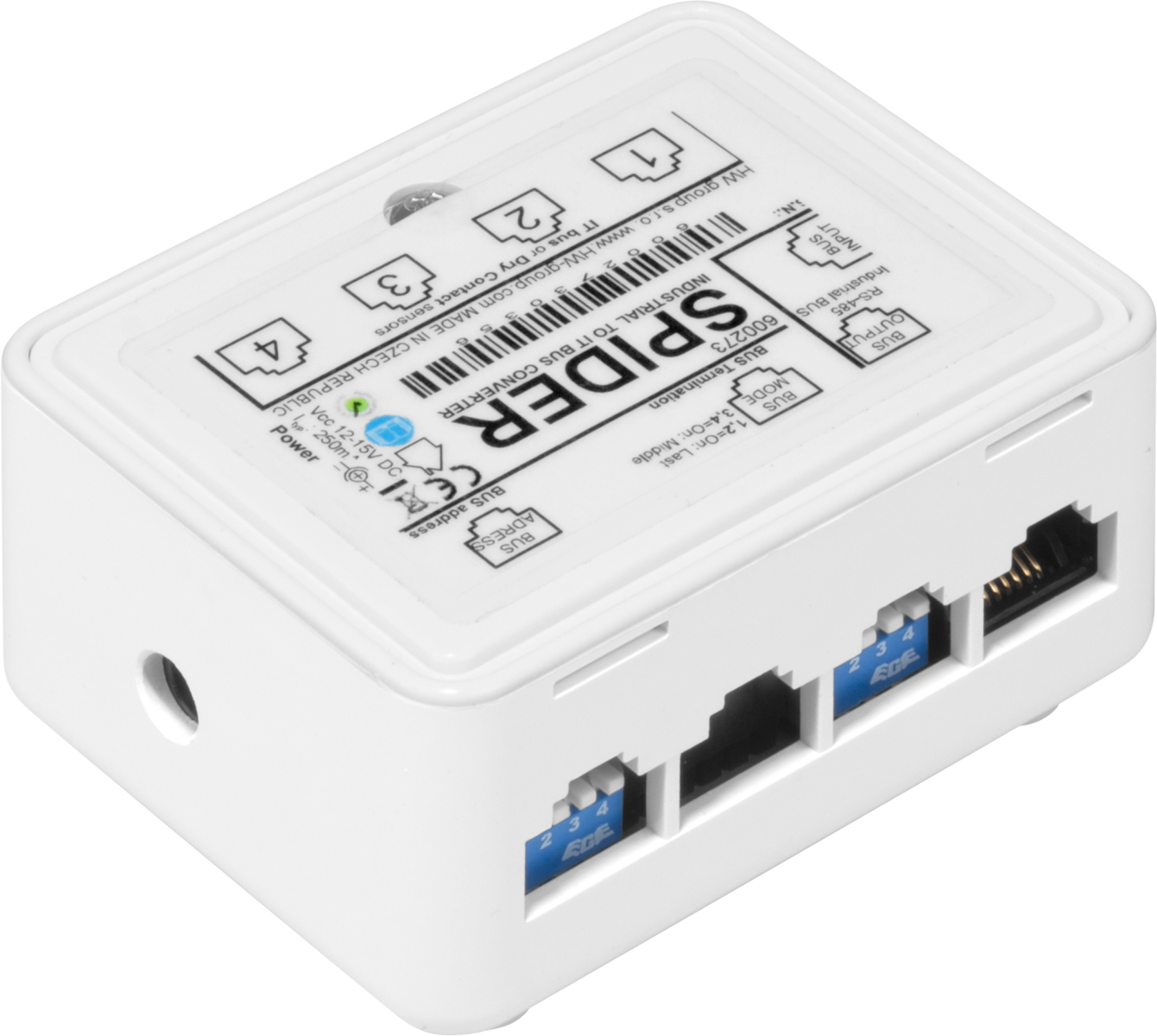

- Adresse et position sur le bus réglées par interrupteurs DIP
- Réaction aux impulsions de contact sec très courtes (30 ms)
- Un voyant par entrée pour la lecture et l'état des contacts
- Alimentation 12 V par le bus ou par adaptateur, 250 mA
Applications en bâtiment et sur site technique
- Salle serveur : relevés de température répartis dans les baies 19 pouces, le bus RS-485 courant le long du mur.
- Commerce et logistique : surveillance des meubles frigorifiques d'un supermarché, exemple cité par HWgroup.
- Bâtiments techniques : ajout d'entrées contact sec (porte, détecteur) à une centrale Poseidon.
Intégration et compatibilité
La page constructeur indique la compatibilité avec le Poseidon2 4002, le manuel décrit l'usage avec le Poseidon 2250. Le Spider dialogue en RS-485 à 9 600 bauds (8N1) avec un protocole ASCII question-réponse. Il peut se raccorder à un Poseidon S-Hub, à raison d'un Spider par port. Voir aussi nos boîtiers de supervision IP et la gamme HWgroup.
Caractéristiques techniques
| Entrées | 4 × RJ11 : sondes 1-Wire HWgroup ou contacts secs isolés, 6 valeurs max |
| Sortie | Bus RS-485 avec alimentation 12 V, 2 × RJ45 |
| Longueur du bus RS-485 | Jusqu'à 1 200 m |
| Communication | ASCII, 9 600 bauds, 8 bits, sans parité, 1 bit de stop |

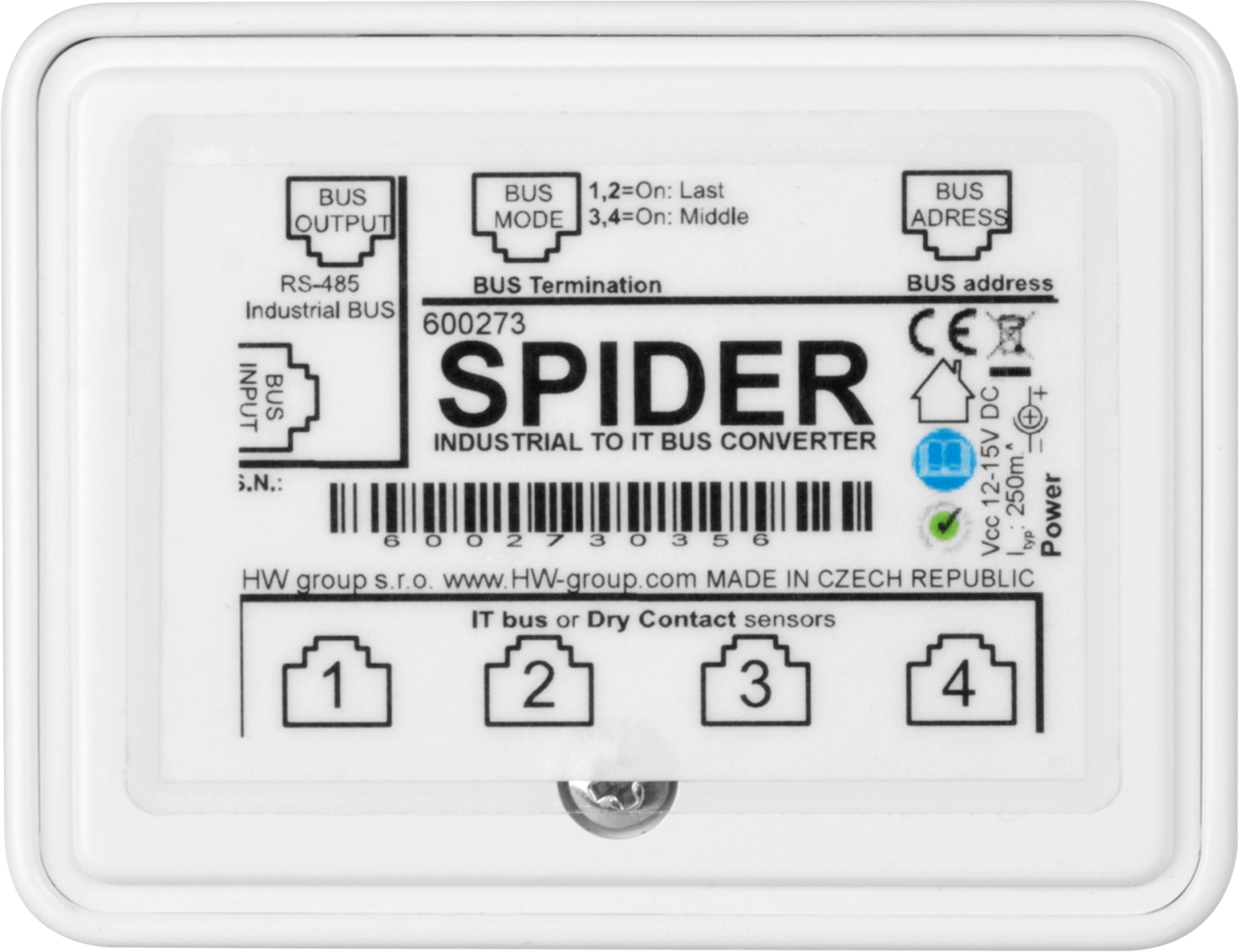

| Réglages | Interrupteurs DIP (adresse, mode de bus, terminaison) |
| Alimentation | 12 V par le RJ45 du bus ou jack 2,1 / 5,5 mm, 250 mA |
| Dimensions / poids | 71 × 55 × 37 mm, 63 g |
| Fonctionnement | -30 à +70 °C, 0 à 100 % HR |
| Stockage | -30 à +60 °C, 5 à 95 % HR |
| Boîtier | Plastique |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, 1-Wire
- Entrées et sorties
- Entrée TOR / contact sec, Port 1-Wire
- Usage
- Salle serveur / datacenter, Chaîne du froid
- Alimentation
- Très basse tension DC (5 à 60 V)
- Compatibilité
- HWgroup Poseidon2 4002, Poseidon 2250 (bus RS-485)
- Connecteur
- 4 × RJ11 en entrée, 2 × RJ45 RS-485, jack 2,1 / 5,5 mm
- Alimentation (détail)
- 12 V DC par jack ou par le RJ45 du bus, 250 mA
Contenu et accessoires compatibles
Prévoyez un adaptateur 12 V pour chaque Spider supplémentaire chaîné ; vous en trouverez dans nos alimentations. Les sondes compatibles sont dans nos sondes et capteurs filaires.
Documentation
Questions fréquentes
Combien de sondes un Spider peut-il gérer ?
Quatre entrées, soit 4 sondes 1-Wire ou 4 contacts secs, avec au plus 6 valeurs : on peut donc brancher au maximum deux sondes combinées température et humidité. Selon le manuel, un Poseidon 2250 accepte jusqu'à 4 Spider.
Faut-il une alimentation pour chaque Spider ?
Un Spider peut être alimenté en 12 V par le câble RJ45 du bus, depuis le Poseidon. Dès que l'on chaîne deux Spider ou plus, HWgroup impose un adaptateur 12 V supplémentaire sur le jack 2,1 / 5,5 mm.
Le Spider est-il encore disponible ?
HWgroup le classe en fin de série (run-out) : il sert surtout à étendre une installation Poseidon existante. Nous confirmons la disponibilité lors du devis.
À propos de HWgroup
HW group est une entreprise basée à Prague, en République tchèque, spécialisée dans la fabrication de solutions de surveillance à distance. Leur portefeuille comprend plus de 300 produits, distribués mondialement via un réseau de 50 distributeurs.
Voir toute la gamme HWgroupDemander un devis pour le Spider
Décrivez votre installation Poseidon et les points à ajouter : nous vous répondons sous 24 h ouvrées avec un conseil technique et la disponibilité. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
AKCP AQS - Capteur qualité de l'air CO2, particules, température et humidité
- Aucune (filaire)
- Température
- Humidité
AKCP CCU - Contrôle d'accès de baie avec lecteur RFID et serrure EM
- Aucune (filaire)
- Très basse tension DC (5 à 60 V)
AKCP serrures électriques - Gâche, ventouse et pêne pour contrôle d'accès
- Aucune (filaire)
- Ouverture / contact
- Très basse tension DC (5 à 60 V)

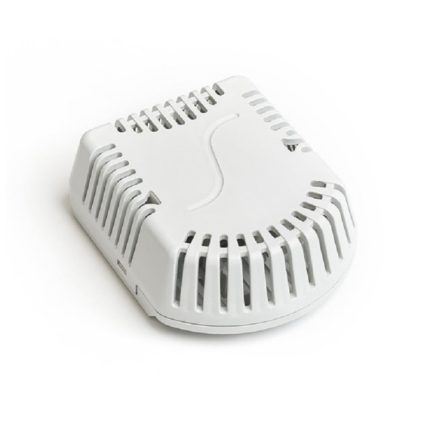

HWgroup STHC 102 - Capteur CO2, température et humidité Modbus RTU RS-485
