Prosoft PLX32-EIP-MBTCP-UA - Passerelle EtherNet/IP et Modbus TCP vers OPC UA
- Échanges simultanés EtherNet/IP, Modbus TCP et serveur OPC UA
- Serveur OPC UA : 10 sessions, chiffrement Basic256Sha256, comptes et rôles
- 2 ports Ethernet 10/100 Mbit/s sur sous-réseaux séparés
- Alimentation 10 à 36 VDC, de -25 à +70 °C, montage rail DIN
- UL/cUL Classe I Division 2 et ATEX zone 2, version tropicalisée -CC
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | EtherNet/IP, Modbus TCP, OPC UA |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Plage de mesure | Température de fonctionnement : -25 à +70 °C |
| Autonomie | Sans objet (alimenté) |
| Variante | PLX32-EIP-MBTCP-UA (standard) ou PLX32-EIP-MBTCP-UA-CC (tropicalisé) |
| Connecteur | 2 x RJ45 10/100 Mbit/s, bornier d’alimentation 3 points |
| Serveur OPC UA | 10 sessions simultanées, Basic256Sha256, Basic256, Basic128Rsa15 |
| Température de fonctionnement | -25 à +70 °C |
| Revêtement | Standard, Tropicalisé (conformal coating) |
- Aucune (filaire)
- Ethernet
- Modbus TCP
- OPC UA
- EtherNet/IP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités

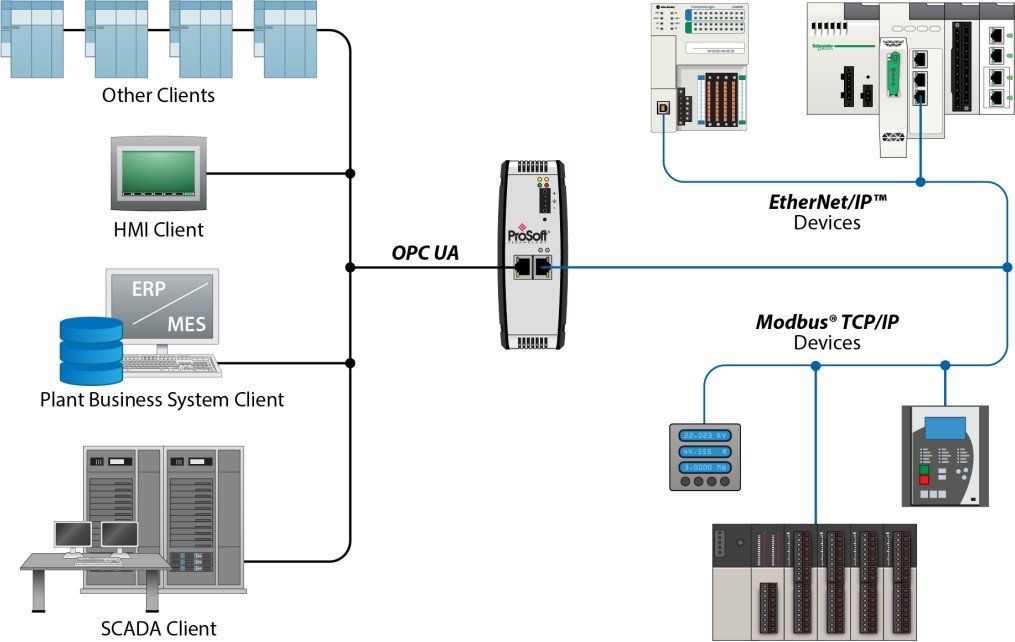

La passerelle OPC UA Prosoft PLX32-EIP-MBTCP-UA fait dialoguer trois mondes en même temps : les automates EtherNet/IP, les équipements Modbus TCP et les clients OPC UA (superviseur, hyperviseur, MES ou plateforme de données). Les trois protocoles fonctionnent de façon indépendante et partagent une même base de données interne, sans programmation dans l'automate.
Elle s'adresse aux intégrateurs GTB, aux bureaux d'études et aux exploitants qui doivent remonter les données d'une centrale de traitement d'air, d'un compteur d'énergie ou d'un automate de process vers un outil d'analyse moderne, avec un canal OPC UA chiffré et authentifié. Elle complète notre gamme de convertisseurs de protocoles et de passerelles Modbus.
Points forts du PLX32-EIP-MBTCP-UA
- Serveur OPC UA intégré : 10 sessions clientes simultanées, profil UA 1.02 Embedded Server et Data Access
- Sécurité OPC UA : Sign et Sign and Encrypt avec Basic256Sha256, Basic256 et Basic128Rsa15, authentification par identifiant et mot de passe, autorisations par rôle
- Modbus TCP client et serveur : 10 clients, 5 serveurs MBAP et 5 encapsulés, jusqu'à 160 commandes configurables
- EtherNet/IP : 8 connexions d'E/S de classe 1 (248/248 octets, RPI jusqu'à 5 ms) et 5 connexions serveur de classe 3
- 2 ports Ethernet séparés : EtherNet/IP et Modbus TCP sur un autre sous-réseau que le serveur OPC UA
- Emplacement carte SD (carte en option) pour sauvegarder la configuration et remplacer un module en quelques minutes
- Alimentation 10 à 36 VDC (24 VDC nominal, 300 mA), fonctionnement de -25 à +70 °C
Applications en bâtiment et sur site technique
- Tertiaire et campus : publier en OPC UA les points Modbus TCP des compteurs et des régulateurs CVC vers un hyperviseur énergétique
- Industrie et agroalimentaire : connecter les automates EtherNet/IP d'une ligne à un MES ou à un historian sans modifier le programme automate
- Datacenter : regrouper les mesures Modbus TCP des onduleurs, tableaux électriques et groupes froids dans un serveur OPC UA unique
- Santé et collectivités : séparer le réseau technique du réseau informatique grâce aux deux ports sur sous-réseaux distincts
Intégration et compatibilité
Côté terrain, le module agit comme client et serveur Modbus TCP (fonctions 1, 2, 3, 4, 5, 6, 15, 16, 22 et 23) et comme adaptateur EtherNet/IP. Pour les automates Rockwell Automation, un profil EDS (Add-On Profile) est fourni pour accélérer la mise en service dans Studio 5000. Les commandes Modbus peuvent être activées une par une, avec écriture sur changement de valeur et codes d'erreur individuels.
Côté supervision, le serveur OPC UA (opc.tcp, encodage binaire) expose les données des deux réseaux à tout client OPC UA du marché : superviseur GTB, plateforme IIoT, MES ou ERP. La configuration se fait avec les outils graphiques ProSoft Configuration Builder et ProSoft OPC UA Configuration Manager ; l'adresse IP par défaut est 192.168.0.250.
Pour la télémaintenance de l'installation, le pont d'accès distant PLX35-NB2 et les switchs Ethernet industriels complètent l'architecture.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PLX32-EIP-MBTCP-UA | Version standard | Armoire électrique en local technique tempéré |
| PLX32-EIP-MBTCP-UA-CC | Cartes électroniques vernies (conformal coating HumiSeal 1A33), environnements G1 à G3 | Station de pompage, sous-sol humide, atmosphère corrosive ou industrielle |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Protocoles | EtherNet/IP (adaptateur et client), Modbus TCP (client et serveur), serveur OPC UA |
| Ports Ethernet | 2 x RJ45 10/100 Mbit/s |
| Serveur OPC UA | 10 sessions, opc.tcp binaire, profil UA 1.02 Embedded Server et Data Access |
| Sécurité OPC UA | None, Sign, Sign and Encrypt ; Basic256Sha256, Basic256, Basic128Rsa15 ; identifiant et mot de passe, rôles |
| EtherNet/IP | 8 connexions E/S classe 1 (248/248 octets, RPI 5 ms), 5 connexions serveur classe 3, messages PCCC et CIP |
| Modbus TCP | 10 clients, 5 serveurs MBAP + 5 encapsulés, 160 commandes client |
| Alimentation | 24 VDC nominal, 10 à 36 VDC admis, bornier +, -, terre |
| Consommation | 300 mA à 24 VDC, 610 mA maximum sur la plage 10 à 36 VDC |
| Température de fonctionnement | -25 à +70 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Dimensions (H x L x P) | 136,7 x 50,5 x 111,3 mm |
| Montage | Rail DIN |
| Stockage | Emplacement carte SD (carte en option) |
| Certifications | UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX II 3 G (zone 2) ; CE, RoHS ; conformité ODVA EtherNet/IP |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, OPC UA, EtherNet/IP
- Usage
- GTB / intégration BMS, Comptage énergétique, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Plage de mesure
- Température de fonctionnement : -25 à +70 °C
- Autonomie
- Sans objet (alimenté)
- Variante
- PLX32-EIP-MBTCP-UA (standard) ou PLX32-EIP-MBTCP-UA-CC (tropicalisé)
- Connecteur
- 2 x RJ45 10/100 Mbit/s, bornier d'alimentation 3 points
- Serveur OPC UA
- 10 sessions simultanées, Basic256Sha256, Basic256, Basic128Rsa15
- Température de fonctionnement
- -25 à +70 °C
- Revêtement
- Standard, Tropicalisé (conformal coating)
Contenu et accessoires compatibles
Le module est livré seul ; prévoir une alimentation 24 VDC rail DIN, une carte SD si vous souhaitez une sauvegarde de configuration, et les câbles Ethernet. Le logiciel de configuration et les fichiers EDS sont téléchargeables gratuitement sur le site du constructeur.
Documentation
Questions fréquentes
Combien de clients OPC UA peuvent se connecter au PLX32-EIP-MBTCP-UA ?
Le serveur OPC UA intégré accepte 10 sessions simultanées. Chaque client peut lire les données issues du réseau EtherNet/IP comme du réseau Modbus TCP.
La liaison OPC UA est-elle chiffrée ?
Oui. Le serveur propose les modes Sign et Sign and Encrypt avec les politiques Basic256Sha256, Basic256 et Basic128Rsa15, ainsi qu'une authentification par identifiant et mot de passe et des autorisations par rôle.
Faut-il un automate Rockwell pour utiliser cette passerelle ?
Non. Elle peut relier uniquement des équipements Modbus TCP à des clients OPC UA. L'EtherNet/IP et le profil EDS sont un plus pour les sites équipés d'automates Rockwell Automation.
Quelle différence entre la version standard et la version -CC ?
La référence -CC reçoit un vernis de tropicalisation sur ses cartes, qui protège contre l'humidité et les polluants des classes G1 à G3. Elle est conseillée dans les locaux humides ou les sites industriels agressifs.
Peut-on isoler le réseau OPC UA du réseau automate ?
Oui. Les deux ports Ethernet permettent de placer EtherNet/IP et Modbus TCP sur un sous-réseau différent de celui du serveur OPC UA.
Demander un devis pour le PLX32-EIP-MBTCP-UA
Indiquez-nous le nombre de points à remonter, les équipements Modbus ou EtherNet/IP concernés et l'outil OPC UA visé : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et la version, standard ou tropicalisée.
