Prosoft PLX51-DF1 - Passerelle EtherNet/IP vers DF1 série
- Passerelle DF1 vers EtherNet/IP : routeur (ENI) ou messagerie (MSG)
- DF1 Full Duplex, Half Duplex et Radio Modem, 1 200 à 115 200 bit/s
- Port RS-232 isolé sur bornier, 1 port Ethernet 10/100 RJ45
- 10 à 28 VDC, 1,7 W, IP20 rail DIN, -20 à +70 °C
- UL Classe I Division 2, ATEX zone 2, CE
| Connectivité radio | Aucune (filaire) |
|---|---|
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Interfaces et bus de terrain | Ethernet, RS-232 |
| Protocoles IP et intégration | EtherNet/IP |
| Usage | Réseau industriel, Télégestion de sites distants |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Plage de mesure | Température de fonctionnement : -20 à +70 °C |
| Autonomie | Sans objet (alimenté) |
| Variante | PLX51-DF1-ENI (routeur DF1) ou PLX51-DF1-MSG (messagerie DF1) |
| Connecteur | RJ45 10/100 Mbit/s, bornier 4 points RS-232 isolé, bornier d'alimentation 3 points |
| Protocoles DF1 | DF1 Full Duplex, DF1 Half Duplex, DF1 Radio Modem |
| Température de fonctionnement | -20 à +70 °C |
| Fonction | Routeur DF1, Messagerie DF1 |
- Aucune (filaire)
- Ethernet
- RS-232
- EtherNet/IP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La passerelle DF1 EtherNet/IP Prosoft PLX51-DF1 raccorde au réseau Ethernet les automates et équipements qui ne communiquent qu'en DF1 série : SLC 500, MicroLogix, PLC-5, terminaux opérateur anciens ou systèmes de contrôle-commande (DCS). Elle existe en deux références : PLX51-DF1-ENI, module de routage, et PLX51-DF1-MSG, module de messagerie.
Elle s'adresse aux exploitants et intégrateurs qui modernisent un site sans remplacer d'un coup tout le parc d'automates : chaufferies, stations de traitement d'eau, utilités industrielles. Le module se monte sur rail DIN et écrit les données directement dans les variables (tags) Logix. Retrouvez nos autres convertisseurs de protocoles et nos serveurs de ports série.
Points forts du PLX51-DF1
- Deux fonctions au choix : routage DF1 (ENI) ou messagerie DF1 vers Logix (MSG)
- DF1 Full Duplex, DF1 Half Duplex et DF1 Radio Modem avec fonction store and forward
- Débits série de 1 200 à 115 200 bit/s, détection d'erreur CRC ou BCC
- Port RS-232 isolé sur bornier 4 points, pour une meilleure immunité au bruit
- Mode bridge : 20 routes et 8 automates maximum (ENI) ; mode esclave : 20 routes
- Technologie direct-to-tag : pas de programme de copie dans l'automate
- Analyseur de trames DF1 intégré pour diagnostiquer le réseau série
- Alimentation 10 à 28 VDC, 1,7 W, boîtier 101 x 22,5 x 120 mm
Applications en bâtiment et sur site technique
- Utilités et chaufferies : relier d'anciens automates SLC ou MicroLogix à un superviseur Ethernet sans les remplacer
- Eau et assainissement : migrer progressivement des stations reliées en DF1 Radio Modem vers des automates Logix
- Remplacement de terminaux opérateur DF1 par des terminaux EtherNet/IP (PanelView Plus 6 et suivants, version ENI)
- Sites industriels : télécharger et téléverser les programmes des automates DF1 depuis un poste raccordé en Ethernet (version ENI)
- Migration de systèmes Honeywell TDC 3000 vers des automates Logix
Intégration et compatibilité
Côté Ethernet, le module est un équipement EtherNet/IP (20 connexions TCP, 10 connexions CIP). Côté série, il gère les messages typés PLC-5 et SLC en lecture et écriture ainsi que les commandes PLC-2 non protégées. En mode maître planifié (scheduled tag), il interroge cycliquement des équipements DF1 et place les valeurs dans les tags de l'automate.
Le PLX51-DF1-ENI reprend l'usage du module 1761-NET-ENI arrêté par Rockwell Automation : routage intelligent vers ControlLogix ou CompactLogix, transfert de programmes, modernisation d'IHM. Le PLX51-DF1-MSG se concentre sur la messagerie entre automates DF1 et Logix, y compris sur liaisons radio. Les deux modules sont utilisables dans un système ControlLogix redondant.
La configuration se fait avec le logiciel gratuit PLX50 Configuration Utility ; elle peut être verrouillée par un commutateur sur le module. Fichiers EDS et exemples de programmes sont fournis par le constructeur. Pour un réseau Modbus série, voir la gamme Prosoft PLX31 dans nos passerelles Modbus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PLX51-DF1-ENI | Module de routage DF1, mode bridge 20 routes et 8 automates | Remplacer un 1761-NET-ENI, programmer des automates DF1 à distance, moderniser une IHM |

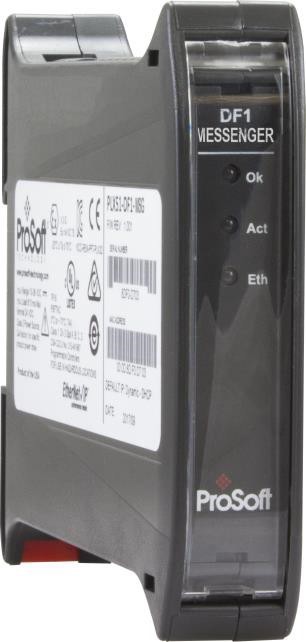

| PLX51-DF1-MSG | Module de messagerie DF1, DF1 Radio Modem store and forward | Échanger des données entre automates DF1 et Logix, liaisons radio ou lignes louées |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Protocoles | EtherNet/IP ; DF1 Full Duplex, Half Duplex, Radio Modem |
| Ethernet | 1 x RJ45 10/100 Mbit/s, full ou half duplex, auto-MDIX, câble CAT5 STP/UTP |
| Connexions EtherNet/IP | 20 ARP, 20 TCP, 10 CIP maximum |
| Port série | RS-232 isolé, bornier 4 points |
| Paramètres série | 1 200 à 115 200 bit/s, parité aucune, paire ou impaire, 8 bits de données, 1 bit de stop |
| Détection d'erreur | CRC, BCC |
| Messages esclave | PLC-5 typed read/write, SLC typed read/write, PLC-2 unprotected read/write/bit write |
| Mode bridge | 20 routes maximum, 8 automates maximum (ENI) |
| Alimentation | 10 à 28 VDC, 70 mA à 24 VDC, 130 mA à 10 VDC, bornier 3 points |
| Consommation | 1,7 W |
| Section des conducteurs | 24 à 18 AWG |
| Température de fonctionnement | -20 à +70 °C |
| Boîtier | Plastique, IP20, NEMA/UL Open Type, rail DIN |
| Dimensions (H x L x P) | 101 x 22,5 x 120 mm |
| CEM | IEC 61000-6-4 (émissions) ; EN 61000-4-2, IEC 61000-4-3, -4-4, -4-5, -4-6 (immunité) |
| Certifications | UL/cUL Classe I Division 2 ; ATEX zone 2 ; CB Safety ; CE, RoHS ; REACH ; EAC |
| Cycle de vie | Statut actif, support annoncé par le constructeur jusqu'à fin 2030 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Interfaces et bus de terrain
- Ethernet, RS-232
- Protocoles IP et intégration
- EtherNet/IP
- Usage
- Télégestion de sites distants, Réseau industriel
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Plage de mesure
- Température de fonctionnement : -20 à +70 °C
- Autonomie
- Sans objet (alimenté)
- Variante
- PLX51-DF1-ENI (routeur DF1) ou PLX51-DF1-MSG (messagerie DF1)
- Connecteur
- RJ45 10/100 Mbit/s, bornier 4 points RS-232 isolé, bornier d'alimentation 3 points
- Protocoles DF1
- DF1 Full Duplex, DF1 Half Duplex, DF1 Radio Modem
- Température de fonctionnement
- -20 à +70 °C
- Fonction
- Routeur DF1, Messagerie DF1
Contenu et accessoires compatibles
Le module se monte sur rail DIN en armoire. Prévoir une alimentation 24 VDC, le câble série vers l'automate DF1 et un câble Ethernet blindé CAT5. Pour isoler un îlot automates, associez-le à un switch de notre gamme switchs Ethernet.
Documentation
Questions fréquentes
Quelle différence entre le PLX51-DF1-ENI et le PLX51-DF1-MSG ?

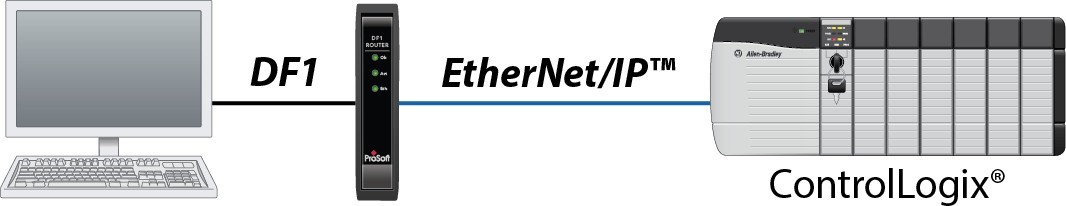

Le PLX51-DF1-ENI est un module de routage : il permet de programmer des automates DF1 depuis Ethernet, de remplacer un 1761-NET-ENI et de router jusqu'à 8 automates. Le PLX51-DF1-MSG est dédié à la messagerie entre automates DF1 et Logix, notamment en DF1 Radio Modem.
Le PLX51-DF1-ENI remplace-t-il le 1761-NET-ENI ?
Oui, le constructeur le présente comme alternative au 1761-NET-ENI arrêté : il apporte la connectivité EtherNet/IP aux SLC 500, MicroLogix, CompactLogix et autres équipements DF1.
Quel type de liaison série est disponible ?
Le module dispose d'un port RS-232 isolé sur bornier 4 points, de 1 200 à 115 200 bit/s. Les protocoles DF1 Full Duplex, Half Duplex et Radio Modem sont pris en charge.
Ces modules sont-ils pérennes ?
Prosoft indique dans sa lettre de cycle de vie de mai 2025 que les PLX51-DF1-ENI et PLX51-DF1-MSG sont actifs et prévoit de les supporter jusqu'à fin 2030.
À propos de Prosoft
ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le PLX51-DF1
Précisez le modèle d'automate DF1, le nombre d'équipements et l'usage visé (routage ou messagerie) : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon la référence et les quantités.
Produits similaires
Voir toute la catégorieProsoft PLX32-EIP-104 - Passerelle EtherNet/IP vers IEC 60870-5-104
- Aucune (filaire)
- Ethernet
- EtherNet/IP
Prosoft QuickServer LonWorks - Passerelle LonWorks vers BACnet et Modbus
- Aucune (filaire)
- Ethernet
- RS-485
Moxa MGate 5109 - Passerelle Modbus RTU/ASCII/TCP vers DNP3 série et TCP
- Aucune (filaire)
- Ethernet
- RS-485
Prosoft PLX32-EIP-MBTCP-UA - Passerelle EtherNet/IP et Modbus TCP vers OPC UA
- Aucune (filaire)
- Ethernet
- Modbus TCP
Autres produits Prosoft
Toute la gamme Prosoft
Prosoft PLX31-MBTCP-MBS - Passerelle Modbus TCP vers Modbus série
- Aucune (filaire)
- Ethernet
- RS-485

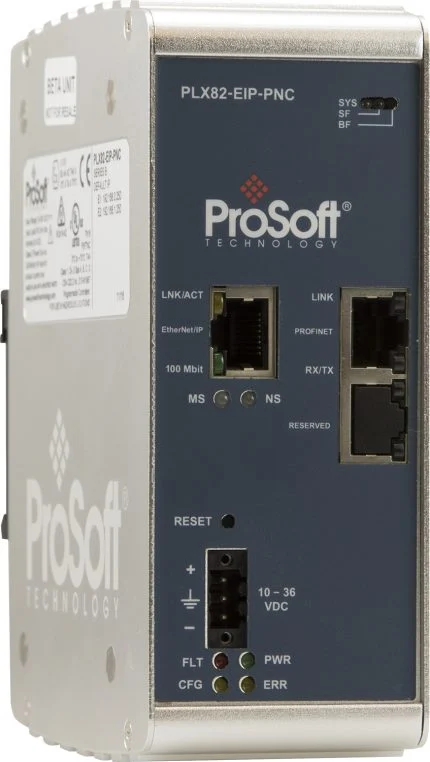

Prosoft PLX82-EIP-PNC - Passerelle EtherNet/IP vers contrôleur PROFINET
