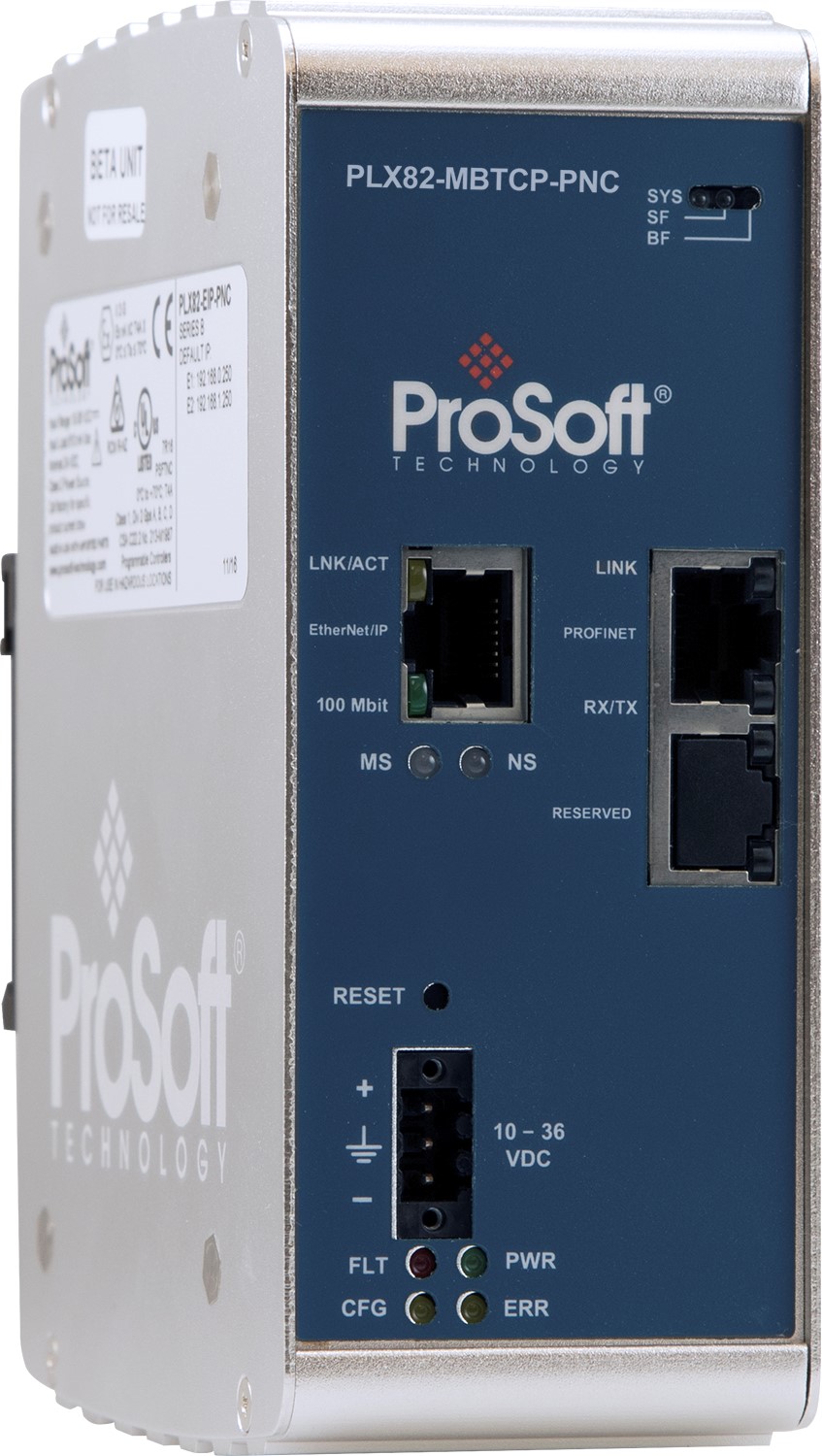

Prosoft PLX82-MBTCP-PNC - Passerelle Modbus TCP vers contrôleur PROFINET
- Contrôleur PROFINET piloté en Modbus TCP
- Jusqu'à 36 équipements PROFINET RT, 3 840 octets en entrée et en sortie
- Modbus TCP serveur et client (160 commandes), 10 000 registres
- 2 ports Ethernet isolés, 10 à 36 VDC, 0 à +50 °C, IP20 rail DIN
- Certifié PROFINET, UL Classe I Division 2, ATEX
| Connectivité radio | Aucune (filaire) |
|---|---|
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Interfaces et bus de terrain | Ethernet |
| Usage | GTB / intégration BMS, Réseau industriel |
| Nombre de ports Ethernet | 2 ports |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Protocoles IP et intégration | Modbus TCP, PROFINET |
| Plage de mesure | Température de fonctionnement : 0 à +50 °C |
| Autonomie | Sans objet (alimenté) |
| Variante | Référence unique PLX82-MBTCP-PNC (côté Modbus TCP) |
| Connecteur | 2 x RJ45 10/100 Mbit/s isolés, bornier d'alimentation 3 points, emplacement carte SD |
| Contrôleur PROFINET | 36 équipements RT maximum, 3 840 octets en entrée et en sortie |
| Température de fonctionnement | 0 à +50 °C |
- Aucune (filaire)
- Ethernet
- Modbus TCP
- PROFINET
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

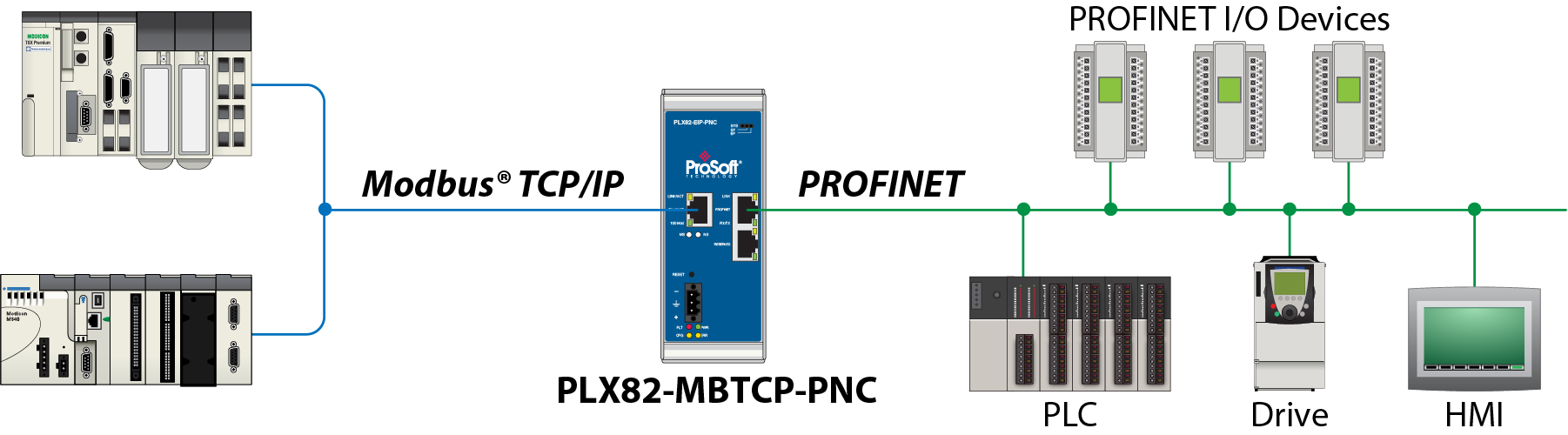

La passerelle Modbus TCP PROFINET Prosoft PLX82-MBTCP-PNC est un contrôleur PROFINET IO autonome qui se pilote en Modbus TCP. Un automate, un superviseur ou une GTB qui parle Modbus TCP peut ainsi commander jusqu'à 36 équipements PROFINET RT : îlots d'E/S, variateurs, IHM ou automates.
Elle répond à un cas fréquent en bâtiment tertiaire et industriel : des équipements techniques livrés en PROFINET (groupes froids, compresseurs, machines) alors que le système de supervision ou de GTB travaille en Modbus TCP. Les données PROFINET sont exposées dans une table de 10 000 registres. Voir aussi nos passerelles Modbus et nos convertisseurs de protocoles.
Points forts du PLX82-MBTCP-PNC
- Contrôleur PROFINET IO pour 36 équipements RT maximum, 1 440 octets par équipement
- 3 840 octets d'entrées et 3 840 octets de sorties PROFINET
- Modbus TCP serveur : 5 connexions MBAP et 5 connexions encapsulées
- Modbus TCP client : jusqu'à 160 commandes configurables, écriture sur changement possible
- 10 000 registres de mémoire utilisateur pour l'échange des données
- Deux ports Ethernet isolés : protocoles sur le même sous-réseau ou sur des sous-réseaux distincts
- Certification PROFINET v2 classe A, testée avec des équipements de plus de 10 fabricants
- Sauvegarde de la configuration sur carte SD (en option)
Applications en bâtiment et sur site technique
- GTB tertiaire : remonter des équipements CVC ou de production de froid PROFINET vers une supervision Modbus TCP
- Bâtiments industriels : piloter des variateurs et E/S PROFINET depuis un automate Modbus TCP
- Utilités et énergie : intégrer un sous-ensemble PROFINET dans un SCADA Modbus existant
- Rénovation : conserver les équipements PROFINET d'une machine lors d'un changement de superviseur
Intégration et compatibilité
Côté Modbus TCP, la passerelle fonctionne en serveur, interrogée par un maître (automate, superviseur, GTB), et en client avec jusqu'à 160 commandes. Fonctions prises en charge : 1, 2, 3, 4, 5, 6, 15 et 16, ainsi que 22 et 23 en mode esclave. Chaque commande peut être activée ou désactivée, avec un code d'erreur individuel.
Côté PROFINET, les fichiers GSD ou GSDML des équipements sont importés dans le logiciel ProSoft Configuration Builder, qui sert aussi au diagnostic à distance des réseaux Modbus TCP et PROFINET. La passerelle est uniquement contrôleur, pas équipement PROFINET.
Pour piloter les mêmes équipements depuis un automate EtherNet/IP Rockwell, choisissez le modèle Prosoft PLX82-EIP-PNC.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Protocoles | Modbus TCP client et serveur ; contrôleur PROFINET IO |
| Fonctions Modbus | 1, 2, 3, 4, 5, 6, 15, 16 ; 22 et 23 en esclave |
| Connexions Modbus TCP | Serveur : 5 MBAP et 5 encapsulées ; client : jusqu'à 160 commandes |
| Mémoire utilisateur | 10 000 registres |
| PROFINET | Contrôleur IO, Class 1 RTC et RTA, temps réel (RT) cyclique et acyclique ; IRT non pris en charge |
| Équipements PROFINET | 36 maximum, 1 440 octets par équipement en entrée et en sortie |
| Données PROFINET | 3 840 octets en entrée, 3 840 octets en sortie |
| Ethernet | 2 x RJ45 10/100 Mbit/s isolés (1 500 Vrms, 50/60 Hz, 60 s) |
| Stockage | Emplacement carte SD (carte en option) pour sauvegarde et duplication de configuration |
| Alimentation | 24 VDC nominal, 10 à 36 VDC admis, bornes +, - et terre |
| Courant absorbé | 400 mA à 24 VDC ; 610 mA maximum entre 10 et 36 VDC |
| Température de fonctionnement | 0 à +50 °C |
| Température de stockage | -10 à +70 °C |
| Humidité | 5 à 95 % sans condensation |
| Chocs | IEC 60068-2-27 : 15 G 11 ms en fonctionnement, 30 G 18 ms hors fonctionnement |
| Vibrations | IEC 60068-2-6 : 5 G de 10 à 150 Hz |
| Dimensions (H x L x P) | 140,1 x 52,4 x 110,9 mm |
| Indice de protection | IP20, rail DIN |
| Livré avec | Tournevis 2,5 mm, connecteur d'alimentation J180 |
| Certifications | UL/cUL Classe I Division 2 (groupes A, B, C, D) ; ATEX II 3 G Ex nA IIC T4 (0 à +50 °C) ; CB Safety ; CE, RoHS ; REACH ; EAC ; certification PROFINET |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Interfaces et bus de terrain
- Ethernet
- Usage
- GTB / intégration BMS, Réseau industriel
- Nombre de ports Ethernet
- 2 ports
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Protocoles IP et intégration
- Modbus TCP, PROFINET
- Plage de mesure
- Température de fonctionnement : 0 à +50 °C
- Autonomie
- Sans objet (alimenté)
- Variante
- Référence unique PLX82-MBTCP-PNC (côté Modbus TCP)
- Connecteur
- 2 x RJ45 10/100 Mbit/s isolés, bornier d'alimentation 3 points, emplacement carte SD
- Contrôleur PROFINET
- 36 équipements RT maximum, 3 840 octets en entrée et en sortie
- Température de fonctionnement
- 0 à +50 °C
Contenu et accessoires compatibles
La passerelle est livrée avec un tournevis 2,5 mm et le connecteur d'alimentation J180. Prévoir une alimentation 24 VDC, une carte SD pour la sauvegarde de configuration et des câbles Ethernet blindés.
Documentation
Questions fréquentes
Combien d'équipements PROFINET la passerelle peut-elle piloter ?
Jusqu'à 36 équipements PROFINET RT, avec 1 440 octets maximum par équipement et 3 840 octets au total en entrée comme en sortie.
Une GTB Modbus TCP peut-elle lire les données PROFINET ?
Oui. La passerelle fonctionne en serveur Modbus TCP et range les données PROFINET dans sa table de 10 000 registres, lisible par tout client Modbus TCP.
La passerelle gère-t-elle le PROFINET IRT ?
Non. Elle travaille en temps réel RT (cyclique et acyclique) ; l'IRT isochrone n'est pas pris en charge selon la FAQ du constructeur.
Quelle différence avec le PLX82-EIP-PNC ?
Le PLX82-EIP-PNC est piloté en EtherNet/IP, adapté aux automates Rockwell. Le PLX82-MBTCP-PNC est piloté en Modbus TCP, adapté aux superviseurs, GTB et automates d'autres marques.
À propos de Prosoft

ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le PLX82-MBTCP-PNC
Indiquez les équipements à raccorder, le type d'automate ou de superviseur et les quantités : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon la référence et le volume du projet.
