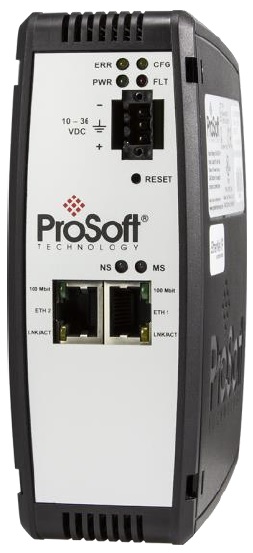

Prosoft PLX32-EIP-104 - Passerelle EtherNet/IP vers IEC 60870-5-104
- Passerelle EtherNet/IP (client et serveur) vers serveur IEC 60870-5-104 pour SCADA et télécontrôle

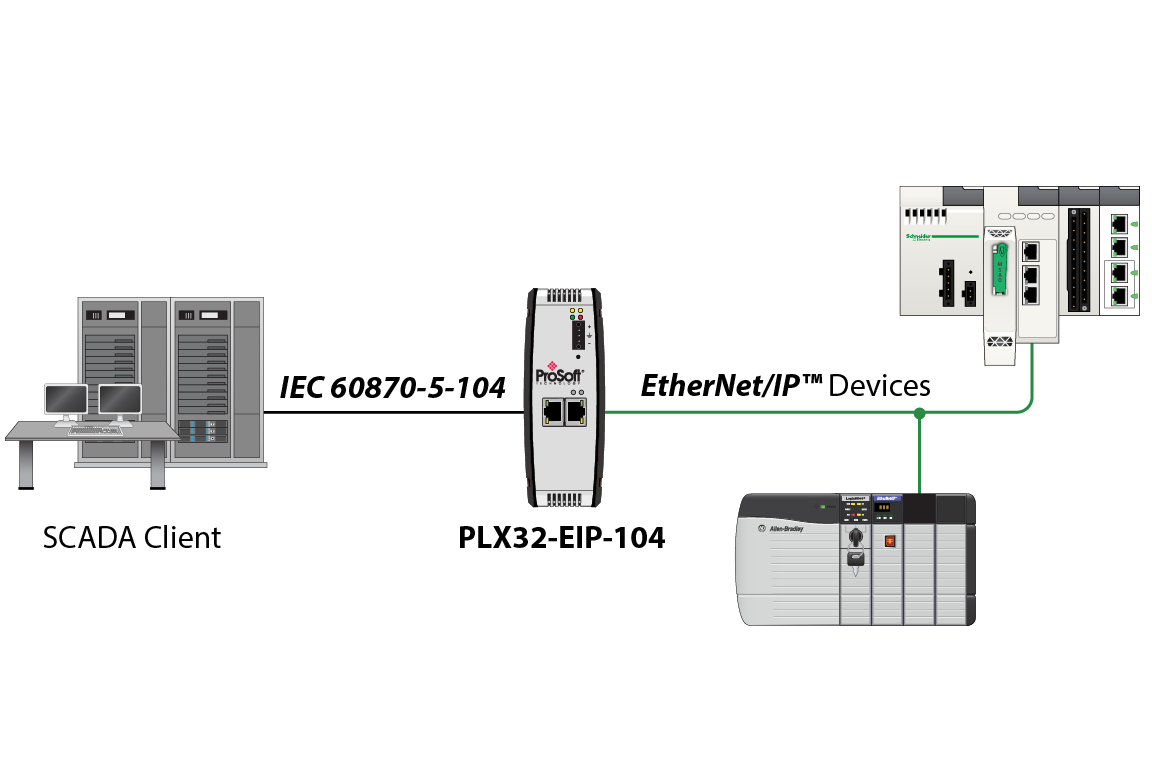

- 2 ports Ethernet 10/100 : un réseau commun ou un port dédié à chaque protocole
- Jusqu'à 1 000 points par type ASDU, 10 000 mots de mémoire partagée
- 8 connexions E/S classe 1 EtherNet/IP, 3 clients IEC 104 simultanés
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Protocoles IP et intégration | EtherNet/IP |
| Usage | Comptage énergétique, Réseau industriel, Télégestion de sites distants |
| Nombre de ports Ethernet | 2 ports |
| Autonomie | Sans objet (alimenté) |
| Connecteur | 2 x RJ45 10/100 Base-T, bornier d'alimentation J180 |
| Protocole télécontrôle | IEC 60870-5-104 serveur, 3 connexions simultanées |
| Température de fonctionnement | -25 à +70 °C |
- Aucune (filaire)
- Ethernet
- EtherNet/IP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La passerelle EtherNet/IP IEC 104 Prosoft PLX32-EIP-104 publie vers un SCADA ou un système de conduite IEC 60870-5-104 les données d'automates, de variateurs et d'équipements EtherNet/IP, notamment les ControlLogix et CompactLogix de Rockwell Automation. Côté IEC 104, elle fonctionne en serveur et accepte les commandes des clients de télécontrôle ; côté EtherNet/IP, elle est client ou serveur.
Elle concerne les installations dont l'automatisme est en Rockwell et qui doivent se raccorder à un centre de conduite parlant IEC 60870-5-104 : postes de livraison HTA, production d'énergie sur site, réseaux de chaleur, eau et assainissement. Ses deux ports Ethernet permettent de séparer le réseau de télécontrôle du réseau d'automates. Voir nos convertisseurs de protocoles industriels et l'ensemble des passerelles de protocoles.
Points forts du PLX32-EIP-104
- Serveur IEC 60870-5-104 avec 3 connexions client simultanées
- Jusqu'à 1 000 points de chaque type ASDU pris en charge : signalisations, mesures, totaliseurs, commandes, consignes
- Remontée cyclique ou spontanée, interrogation générale, de groupe (1 à 16) et des compteurs (1 à 4)
- EtherNet/IP serveur (8 connexions E/S classe 1 de 248/248, 5 connexions classe 3) et client (100 commandes)

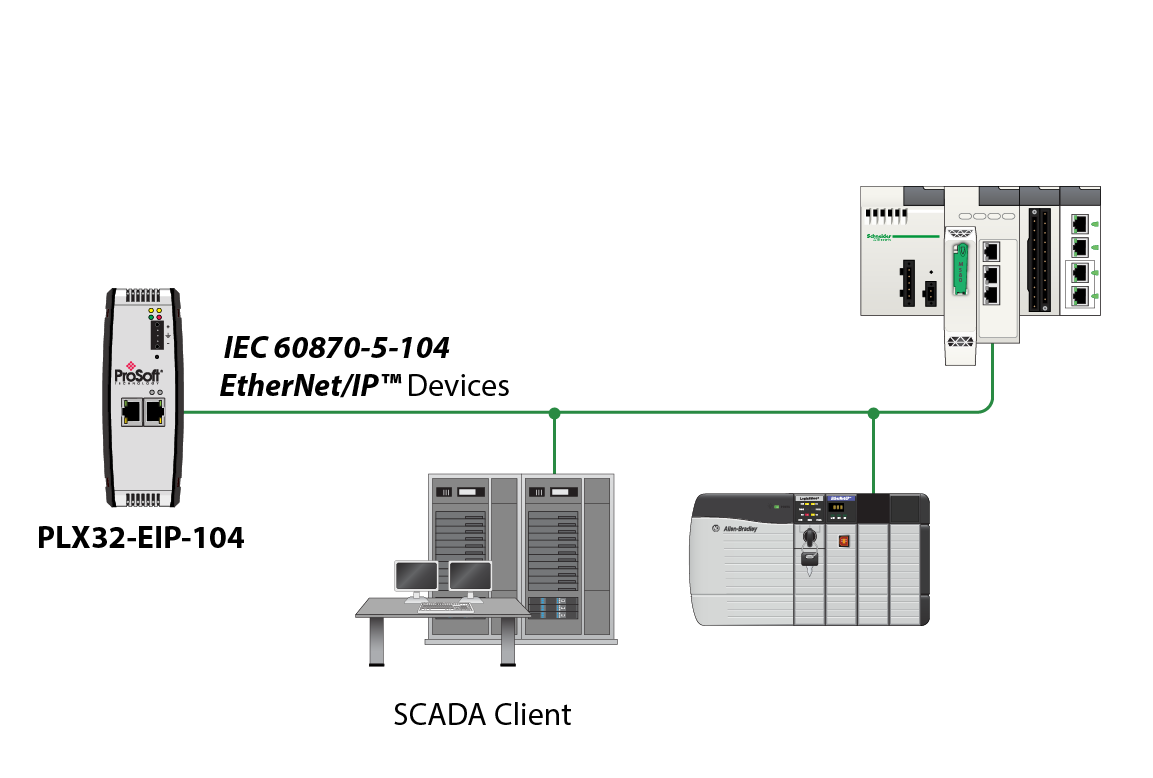

- Fonctionnement sur un seul port Ethernet ou sur deux ports indépendants
- 10 000 mots de mémoire utilisateur partagés entre les deux protocoles
- Adresse commune ASDU (secteur) et adresses d'objets d'information configurables
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
Applications en bâtiment et sur site technique
- Poste de livraison HTA d'un site industriel ou hospitalier automatisé en Rockwell : remontée des mesures et états vers le SCADA d'un exploitant
- Production d'énergie sur site (cogénération, photovoltaïque, stockage) : télécontrôle IEC 104 des automates EtherNet/IP
- Réseau de chaleur ou de froid urbain : mise à disposition du centre de conduite des données des sous-stations
- Station d'eau potable ou d'assainissement d'une collectivité : raccordement d'un automate CompactLogix à la supervision IEC 104
- Remplacement d'un ancien module 5201-DFNT-104S, avec note technique de migration publiée par le constructeur
Intégration et compatibilité
Côté IEC 60870-5-104, le PLX32-EIP-104 prend en charge les types ASDU M_SP_NA, M_DP_NA, M_ST_NA, M_ME_NA, M_ME_NB, M_ME_NC et M_IT_NA en surveillance, ainsi que C_SC_NA, C_DC_NA, C_RC_NA, C_SE_NA, C_SE_NB et C_SE_NC en commande. Les signalisations simples et doubles, mesures normalisées, à l'échelle ou flottantes et les totaliseurs d'énergie sont ainsi transmis au client de télécontrôle.
Côté EtherNet/IP, l'automate échange les données par connexions d'E/S classe 1 (RPI minimal de 5 ms) ou par messages CIP et PCCC. La passerelle peut aussi interroger d'autres équipements en client. La configuration, le chargement et le diagnostic se font avec ProSoft Configuration Builder via Ethernet ; une carte SD optionnelle (32 Go maximum) conserve la configuration. Voir toute la gamme Prosoft.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Protocole télécontrôle | IEC 60870-5-104 serveur, 3 connexions simultanées |
| Remontée non sollicitée | Cyclique ou spontané |
| Interrogations | Globale, générale 1 à 16, compteurs globaux, compteurs 1 à 4 |
| Types ASDU | M_SP_NA, M_DP_NA, M_ST_NA, M_ME_NA, M_ME_NB, M_ME_NC, M_IT_NA, C_SC_NA, C_DC_NA, C_RC_NA, C_SE_NA, C_SE_NB, C_SE_NC ; jusqu'à 1 000 de chaque |
| Protocole EtherNet/IP | Client (classe 3 PCCC ou CIP) et serveur (classe 1 E/S, classe 3 PCCC ou CIP) |
| Connexions EtherNet/IP | 5 serveur classe 3 ; 2 client connectées, 1 non connectée ; 8 E/S classe 1 de 248/248 |
| RPI minimal | 5 ms par connexion |
| Commandes client | 100 commandes (messages classe 3) par client, jeux PLC-2/PLC-3/PLC-5/SLC500 |
| Mémoire partagée | 10 000 mots |
| Ports Ethernet | 2 x RJ45 10/100 Base-T |
| Carte SD | Optionnelle, 32 Go maximum, à l'arrière de la passerelle |
| Alimentation | 24 VDC nominal, plage admise 10 à 36 VDC, bornier débrochable J180 (positif, négatif, terre) |
| Consommation | 300 mA sous 24 VDC, 610 mA maximum sur la plage 10 à 36 VDC |
| Température de fonctionnement | -25 à +70 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Dimensions (H x l x P) | 136,7 x 50,5 x 111,3 mm |
| Montage | Rail DIN, boîtier autonome |
| Chocs | IEC 60068-2-27 : 15 g en fonctionnement, 30 g hors fonctionnement |
| Vibrations | IEC 60068-2-6 : 5 g de 10 à 150 Hz |
| Configuration | ProSoft Configuration Builder (PCB), gratuit, via Ethernet |
| Certifications | UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2 (II 3 G Ex ec IIC T5 X Gc) ; CE, RoHS |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Protocoles IP et intégration
- EtherNet/IP
- Usage
- Comptage énergétique, Télégestion de sites distants, Réseau industriel
- Nombre de ports Ethernet
- 2 ports
- Autonomie
- Sans objet (alimenté)
- Connecteur
- 2 x RJ45 10/100 Base-T, bornier d'alimentation J180
- Protocole télécontrôle
- IEC 60870-5-104 serveur, 3 connexions simultanées
- Température de fonctionnement
- -25 à +70 °C
Contenu et accessoires compatibles
L'alimentation se raccorde sur le bornier J180 (positif, négatif, terre) et les réseaux sur les deux prises RJ45. La carte SD, l'alimentation 24 VDC rail DIN et les cordons Ethernet sont à commander séparément.
Documentation
Questions fréquentes
La passerelle peut-elle être client IEC 104 ?
Non. Côté IEC 60870-5-104, le PLX32-EIP-104 est serveur (station contrôlée). Il répond aux interrogations et aux commandes d'un client SCADA ou d'un système de conduite, avec 3 connexions simultanées au maximum.
Faut-il programmer des messages dans l'automate Rockwell ?
Non si vous utilisez les connexions d'E/S classe 1 : jusqu'à 8 connexions de 248 mots en entrée et en sortie, avec un RPI minimal de 5 ms. Les messages classe 3 restent possibles.
Combien de points peut-on remonter ?
Jusqu'à 1 000 points de chaque type ASDU pris en charge, dans une mémoire partagée de 10 000 mots.
Quelle différence avec le PLX32-MBTCP-104 ?
Le PLX32-MBTCP-104 relie IEC 60870-5-104 à Modbus TCP, protocole des compteurs, onduleurs et GTB. Le PLX32-EIP-104 relie IEC 104 à EtherNet/IP, pour les automates Rockwell Automation.
À propos de Prosoft

ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le PLX32-EIP-104
Indiquez-nous le SCADA ou le centre de conduite cible, l'automate EtherNet/IP et le nombre de points : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
Prosoft PLX31-EIP-SIE - Passerelle EtherNet/IP vers Siemens S7
- Aucune (filaire)
- Ethernet
- EtherNet/IP

Prosoft PLX31-MBTCP-SIE - Passerelle Modbus TCP vers Siemens S7
- Aucune (filaire)
- Ethernet
- Modbus TCP

Prosoft PLX32-EIP-SIE - Passerelle EtherNet/IP vers Siemens S7 double réseau
- Aucune (filaire)
- Ethernet
- EtherNet/IP

Moxa MGate 5134 - Passerelle Modbus RTU/ASCII/TCP vers PROFINET IO
- Aucune (filaire)
- Ethernet
- RS-485
Autres produits Prosoft
Toute la gamme Prosoft

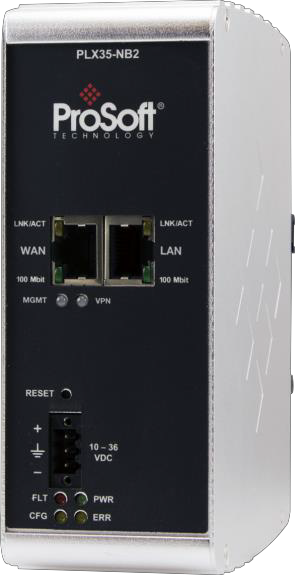

Prosoft PLX35-NB2 - Pont réseau d'accès distant VPN pour automates
- Aucune (filaire)
- Ethernet
- EtherNet/IP

Prosoft antennes directionnelles 5 GHz - Antenne Wi-Fi longue portée
- Wi-Fi
- IP67

Prosoft cordons LMR 400 - Câble coaxial d'antenne N faible perte
- 4G LTE
- Wi-Fi

Prosoft RLX2-IHNF - Point d'accès Wi-Fi industriel 802.11n bi-bande
- Wi-Fi
- Ethernet
- RS-232
Pour aller plus loin
Produits similaires
ATOP SS100 - Convertisseur série RS-232 vers RS-422/485 alimenté par le port
- Conversion RS-232 vers RS-422 ou RS-485 2 et 4 fils, de 1 200 bit/s à 500 kbit/s
- Jusqu'à 1,2 km à 115,2 kbit/s, terminaison 120 ohms commutable, basculement RS-485 automatique
- Alimenté par les lignes RTS/DTR du port, ou 5 VDC par bornier ou jack
- Isolation 3 000 VDC côté RS-232 sur la version SS100-SiS
- Boîtier de 21 g se fixant sur le DB9, -40 à 85 °C, garantie 5 ans
Prosoft PLX31-EIP-ASCII - Passerelle EtherNet/IP vers ASCII série
- Passerelle EtherNet/IP (client et serveur) vers équipements série ASCII : lecteurs, balances, imprimantes
- 1 port série (PLX31-EIP-ASCII) ou 4 ports indépendants (PLX31-EIP-ASCII4), RS-232, RS-422 ou RS-485
- Tampons de 255 octets, 110 à 115 200 bauds, fin de trame par caractère, délai ou longueur
- Ports série isolés 2 500 Vrms, boîtier IP20 sur rail DIN
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
Prosoft PLX31-PND-MBS - Passerelle PROFINET Device vers Modbus série
- Passerelle PROFINET Device classe A vers Modbus RTU et ASCII, certifiée PROFINET v2
- 1 ou 4 ports série RS-232, RS-422 ou RS-485, chacun maître ou esclave Modbus
- De 110 bit/s à 115,2 kbit/s, 100 commandes par port maître, 10 000 registres
- Alimentation 10 à 36 VDC, boîtier IP20 sur rail DIN, -25 à +70 °C
- Ports série isolés 2 500 Vrms, UL Classe I Division 2 et ATEX zone 2
Prosoft PLX32-EIP-MBTCP-UA - Passerelle EtherNet/IP et Modbus TCP vers OPC UA
- Échanges simultanés EtherNet/IP, Modbus TCP et serveur OPC UA
- Serveur OPC UA : 10 sessions, chiffrement Basic256Sha256, comptes et rôles
- 2 ports Ethernet 10/100 Mbit/s sur sous-réseaux séparés
- Alimentation 10 à 36 VDC, de -25 à +70 °C, montage rail DIN
- UL/cUL Classe I Division 2 et ATEX zone 2, version tropicalisée -CC
Prosoft PLX32-EIP-MBTCP - Passerelle EtherNet/IP vers Modbus TCP double réseau
- Passerelle EtherNet/IP vers Modbus TCP, client et serveur sur les deux protocoles
- 2 ports Ethernet : un sous-réseau par protocole, sans changer les adresses IP
- 2 connexions I/O classe 1 (RPI jusqu'à 5 ms), profil EDS Add-On embarqué
- 10 clients Modbus TCP, 160 commandes, 10 000 registres de 16 bits
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2

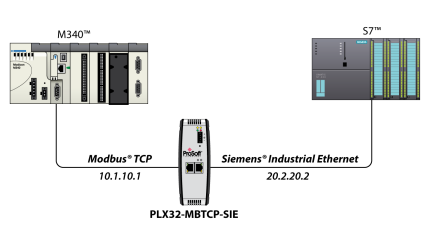

Prosoft PLX32-MBTCP-SIE - Passerelle Modbus TCP vers Siemens S7 double réseau
