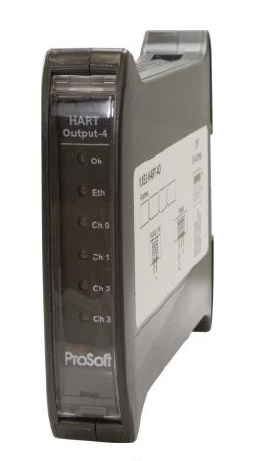

Prosoft PLX51-HART - Module HART 4 voies pour EtherNet/IP et Modbus TCP
- 4 voies HART 4-20 mA : entrées (4I) ou sorties (4O), 0 à 22 mA
- Précision 0,15 % étalonné à 25 °C, multidrop jusqu’à 7 instruments par voie
- EtherNet/IP, Modbus TCP, DNP3 outstation avec Secure Authentication
- 12 à 28 VDC, 3,1 W avec 4 instruments à 22 mA, IP20 rail DIN
- UL Classe I Division 2, ATEX ; option tropicalisée -CC
| Connectivité radio | Aucune (filaire) |
|---|---|
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | EtherNet/IP, Modbus TCP |
| Usage | Maintenance prédictive, Réseau industriel, Télégestion de sites distants |
| Nombre de ports Ethernet | 1 port |
| Entrées et sorties | Entrée analogique 4-20 mA, Sortie analogique |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Plage de mesure | Courant : 0 à 22 mA |
| Précision | Courant : ±0,15 % (étalonné à 25 °C) |
| Autonomie | Sans objet (alimenté) |
| Variante | 4 entrées (HART-4I) ou 4 sorties (HART-4O), standard ou tropicalisé (-CC) |
| Connecteur | RJ45 10/100 Mbit/s, borniers 2 points pour les voies analogiques, bornier d’alimentation 3 points |
| Résolution | Entrées : CAN 12 bits ; sorties : CNA 16 bits |
| Température de fonctionnement | -20 à +70 °C |
| Type | 4 entrées, 4 sorties |
| Revêtement | Standard, Tropicalisé (conformal coating) |
- Aucune (filaire)
- Ethernet
- Modbus TCP
- EtherNet/IP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le module HART 4-20 mA Prosoft PLX51-HART raccorde jusqu'à quatre instruments HART à un réseau Ethernet. Il transmet la mesure analogique en temps réel et, en parallèle, les données numériques HART de l'instrument : variables secondaires, état, diagnostics. Il existe en version entrées (PLX51-HART-4I) pour les capteurs et transmetteurs, et en version sorties (PLX51-HART-4O) pour les positionneurs de vannes.
Il s'adresse aux intégrateurs et exploitants de sites process : chaufferies, réseaux de chaleur, traitement d'eau, utilités industrielles. Sans carte d'entrée analogique dans l'automate, les données des instruments remontent directement en EtherNet/IP, Modbus TCP ou DNP3. Chaque version existe aussi en carte tropicalisée (suffixe -CC). Voir aussi nos modules d'entrées et sorties et nos convertisseurs de protocoles.
Points forts du PLX51-HART
- 4 voies HART par module, signaux 4-20 mA (et 0-20 mA sans HART), plage 0 à 22 mA
- Précision inférieure à 0,15 % étalonnée à 25 °C, 0,30 % non étalonnée
- Entrées : CAN 12 bits, impédance 247,5 ohms, limitation à 34 mA, alimentation de boucle interne
- Sorties : CNA 16 bits, charge résistive de 50 à 1 170 ohms
- Multidrop : jusqu'à 7 instruments HART par voie
- Trois protocoles : EtherNet/IP, Modbus TCP esclave et DNP3 outstation avec Secure Authentication
- Diagnostics avancés des instruments écrits automatiquement dans les tags Logix
- Pass-through HART et DTM pour paramétrer les instruments depuis un cadre FDT
Applications en bâtiment et sur site technique
- Chaufferies et réseaux de chaleur : remonter pressions, températures et débits HART vers l'automate ou la supervision
- Traitement d'eau : piloter des positionneurs de vannes HART et récupérer leur état de santé (version 4O)
- Utilités industrielles : remplacer des cartes d'entrées analogiques par un module déporté sur Ethernet
- Sites télégérés : exposer des instruments HART à un SCADA DNP3 en outstation sécurisée
- Maintenance : exploiter les diagnostics HART des instruments pour anticiper les dérives
Intégration et compatibilité

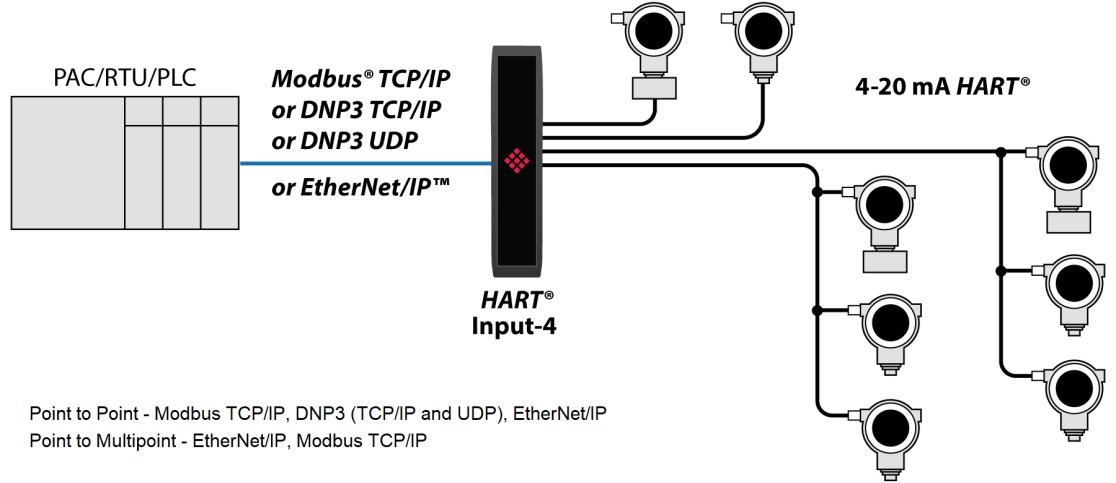

En EtherNet/IP, l'instrument HART est ajouté directement dans l'arborescence d'E/S d'un automate Logix ; le mode multidrop se configure automatiquement. Le protocole PCCC (AB-ETH) permet aussi de dialoguer avec d'anciens automates, et FactoryTalk View est pris en charge. En Modbus TCP, chaque instrument est vu comme un esclave Modbus (fonctions 1 à 4), ce qui ouvre l'accès à la plupart des automates et superviseurs, y compris de GTB.
En DNP3 (TCP ou UDP), le module transforme l'instrument en outstation avec Secure Authentication (HMAC SHA-1, HMAC SHA-256, AES-GMAC, AES-128 et AES-256 key wrap). Le paramétrage se fait avec le logiciel gratuit PLX50 Configuration Utility ; un serveur web intégré affiche le diagnostic du module et des instruments. Le module est utilisable dans un système ControlLogix redondant.
Les entrées acceptent des instruments 2 fils alimentés par le module, 2 fils alimentés en externe ou 4 fils. Les voies sont protégées par limitation de courant et fusible électronique.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PLX51-HART-4I | 4 entrées HART, standard | Transmetteurs de pression, température, débit, niveau en local technique sain |
| PLX51-HART-4I-CC | 4 entrées HART, carte tropicalisée | Mêmes usages en atmosphère humide ou corrosive (stations d'épuration, process chimique) |
| PLX51-HART-4O | 4 sorties HART, standard | Positionneurs de vannes et actionneurs 4-20 mA HART |
| PLX51-HART-4O-CC | 4 sorties HART, carte tropicalisée | Positionneurs en environnement corrosif |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Nombre de voies | 4 (entrées ou sorties selon référence) |
| Signal | 4-20 mA HART, 0-20 mA sans HART, plage 0 à 22 mA |
| Précision | < 0,15 % étalonné à 25 °C ; < 0,30 % non étalonné |
| Entrées (4I) | CAN 12 bits, impédance 247,5 ohms, limite de courant 34 mA |
| Sorties (4O) | CNA 16 bits, charge 50 à 1 170 ohms résistive, inductance < 50 mH |
| Protocoles | EtherNet/IP, Modbus TCP (fonctions 1 à 4), DNP3 outstation TCP/UDP, PCCC (AB-ETH) |
| Ethernet | 1 x RJ45 10/100 Mbit/s, full ou half duplex, auto-MDIX ; 20 ARP, 20 TCP, 10 CIP |
| Alimentation | 12 à 28 VDC, bornier 3 points |
| Courant absorbé | 35 mA à 24 VDC à vide ; 130 mA à 24 VDC avec 4 instruments à 22 mA |
| Consommation | 0,9 W à vide ; 3,1 W avec 4 instruments à 22 mA ; 4,3 W entrées en court-circuit (4I) |
| Raccordement analogique | Borniers 2 points, 24 à 18 AWG |
| Température de fonctionnement | -20 à +70 °C |
| Boîtier | Plastique, IP20, NEMA/UL Open Type, rail DIN |
| Dimensions (H x L x P) | 101 x 22,5 x 120 mm |
| CEM | IEC 61000-6-4 (émissions) ; EN 61000-4-2, IEC 61000-4-3, -4-4, -4-5, -4-6 (immunité) |
| Option -CC | tropicalisation (conformal coating) HumiSeal 1A33 polyuréthane, environnements corrosifs G1 à G3 selon ANSI/ISA-S71.04-1985 |
| Certifications | UL/cUL Classe I Division 2 ; ATEX ; CB Safety ; CE, RoHS ; REACH ; EAC |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, EtherNet/IP
- Usage
- Maintenance prédictive, Télégestion de sites distants, Réseau industriel
- Nombre de ports Ethernet
- 1 port
- Entrées et sorties
- Entrée analogique 4-20 mA, Sortie analogique
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Plage de mesure
- Courant : 0 à 22 mA
- Précision
- Courant : ±0,15 % (étalonné à 25 °C)
- Autonomie
- Sans objet (alimenté)
- Variante
- 4 entrées (HART-4I) ou 4 sorties (HART-4O), standard ou tropicalisé (-CC)
- Connecteur
- RJ45 10/100 Mbit/s, borniers 2 points pour les voies analogiques, bornier d'alimentation 3 points
- Résolution
- Entrées : CAN 12 bits ; sorties : CNA 16 bits
- Température de fonctionnement
- -20 à +70 °C
- Type
- 4 entrées, 4 sorties
- Revêtement
- Standard, Tropicalisé (conformal coating)
Contenu et accessoires compatibles
Le module se monte sur rail DIN. Prévoir une alimentation 12 à 28 VDC, le câblage des boucles 4-20 mA et un câble Ethernet blindé. Le constructeur fournit fichiers EDS, exemples de programmes et le pack DTM HART.
Documentation
Questions fréquentes
Quelle différence entre le PLX51-HART-4I et le PLX51-HART-4O ?
Le 4I lit quatre instruments en entrée (transmetteurs, capteurs) et peut les alimenter en boucle. Le 4O pilote quatre sorties 4-20 mA HART, par exemple des positionneurs de vannes. Les protocoles Ethernet sont les mêmes.
Combien d'instruments HART par voie ?
En point à point, un instrument par voie. En multidrop, jusqu'à 7 instruments par voie, selon le manuel constructeur.
Le module fonctionne-t-il sans automate Rockwell ?
Oui. En Modbus TCP, chaque instrument est vu comme un esclave Modbus, ce qui permet de l'intégrer à la plupart des automates et superviseurs. Le DNP3 est aussi disponible pour un SCADA.
À quoi sert la version -CC ?
La carte est recouverte d'un vernis de tropicalisation polyuréthane qui la protège de l'humidité et des polluants corrosifs (classes G1 à G3). Elle est conseillée en station d'épuration ou en atmosphère agressive.
Demander un devis pour le PLX51-HART
Indiquez le nombre et le type d'instruments HART, le protocole de l'automate ou du superviseur et l'environnement d'installation : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon la référence et les quantités.
