Prosoft PLX51-PB - Passerelle PROFIBUS DP vers EtherNet/IP et Modbus
- PROFIBUS DP maître ou esclave (PBM) ou esclave multi-nœuds (PBS)
- Vers EtherNet/IP, Modbus TCP client/serveur ou Modbus RTU RS-232/RS-485
- 1 536 octets d’E/S cycliques, 9,6 kbit/s à 12 Mbit/s, DPV0 et DPV1
- 2 ports Ethernet avec switch et anneau DLR, 10 à 36 VDC, 2,04 W
- IP20 rail DIN, UL Classe I Division 2, ATEX ; option tropicalisée -CC
| Connectivité radio | Aucune (filaire) |
|---|---|
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Interfaces et bus de terrain | Ethernet, Modbus RTU, Profibus, RS-232, RS-485 |
| Protocoles IP et intégration | EtherNet/IP, Modbus TCP |
| Usage | GTB / intégration BMS, Réseau industriel |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Ports série intégrés, Redondance en anneau |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Plage de mesure | Température de fonctionnement : -20 à +70 °C |
| Autonomie | Sans objet (alimenté) |
| Variante | PLX51-PBM (maître/esclave) ou PLX51-PBS (esclave), standard ou tropicalisé (-CC) |
| Connecteur | 2 x RJ45 10/100 Mbit/s, port série RS-232/RS-485, port PROFIBUS DP, bornier d’alimentation 3 points |
| PROFIBUS DP | DPV0 ou DPV1, 9,6 kbit/s à 12 Mbit/s, 1 536 octets en entrée et 1 536 octets en sortie |
| Température de fonctionnement | -20 à +70 °C |
| Mode | Maître/esclave, Esclave |
| Revêtement | Standard, Tropicalisé (conformal coating) |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- Modbus RTU
- Profibus
- Modbus TCP
- EtherNet/IP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités

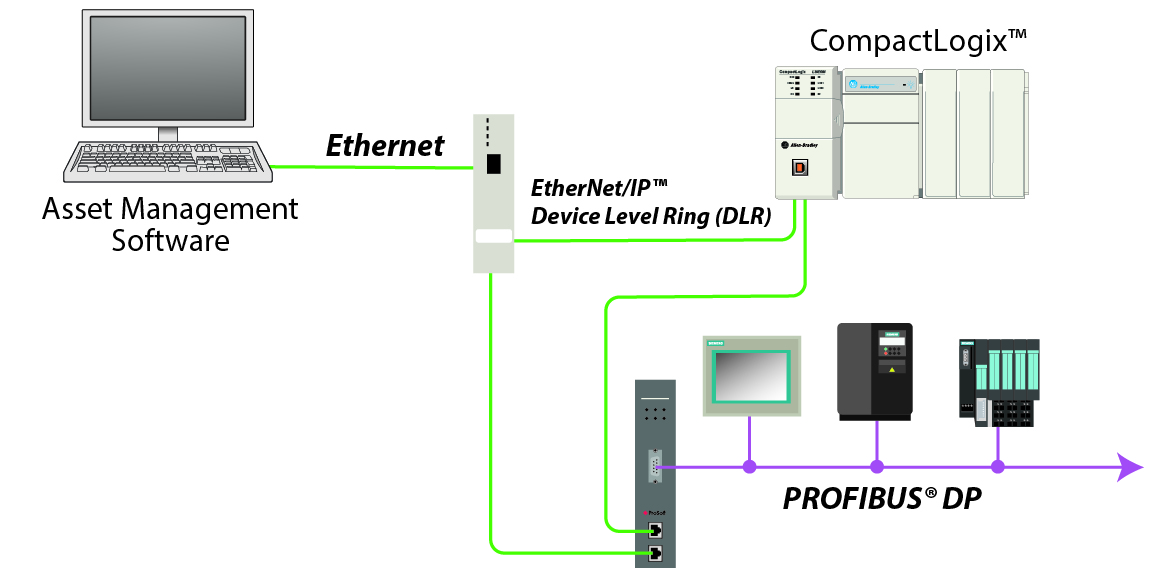

La passerelle PROFIBUS DP Prosoft PLX51-PB relie un réseau PROFIBUS DP à EtherNet/IP, Modbus TCP ou Modbus série. Le PLX51-PBM fonctionne en maître PROFIBUS DPV1 ou en esclave ; le PLX51-PBS fonctionne en esclave et peut émuler jusqu'à 10 nœuds. Chaque version existe en carte tropicalisée (suffixe -CC).
Elle s'adresse aux intégrateurs et services techniques qui doivent faire communiquer des équipements PROFIBUS (variateurs, E/S déportées, analyseurs) avec un automate Rockwell, un superviseur Modbus ou une GTB. Elle facilite les rénovations où l'on conserve l'existant PROFIBUS tout en modernisant le contrôle-commande. Retrouvez nos autres convertisseurs de protocoles et nos passerelles Modbus.
Points forts du PLX51-PB
- Maître PROFIBUS DPV1 avec services classe 1 et classe 2 (PBM), jusqu'à 125 esclaves avec répéteur
- Esclave PROFIBUS émulant 1 à 10 nœuds : au-delà de la limite de 244 octets par nœud sans messagerie DPV1
- Jusqu'à 1 536 octets d'entrées et 1 536 octets de sorties cycliques
- Débits PROFIBUS de 9,6 kbit/s à 12 Mbit/s, détection automatique en maître
- EtherNet/IP adaptateur (4 connexions classe 1), Modbus TCP client ou serveur, Modbus RTU maître ou esclave
- 2 ports Ethernet : switch intégré ou anneau DLR (Device Level Ring)
- Analyseur de trames PROFIBUS intégré et découverte des équipements (PBM)
- Alimentation 10 à 36 VDC, 2,04 W, de -20 à +70 °C
Applications en bâtiment et sur site technique
- Rénovation de sites industriels : conserver les variateurs et E/S PROFIBUS en migrant vers un automate EtherNet/IP
- Utilités et CVC industriel : remonter des équipements PROFIBUS vers une supervision ou une GTB en Modbus TCP
- Traitement d'eau : relier un automate PROFIBUS maître existant à des équipements EtherNet/IP (PBS)
- Remplacement de passerelles Prosoft en fin de vie (5205-DFNT-PDPS, 5105-MCM-PDPS) sans reprogrammer le maître PROFIBUS (PBS)
Intégration et compatibilité
Pour un automate Rockwell, le logiciel PLX50 Configuration Utility génère des instructions Add-On (AOI) avec des noms de variables explicites, à importer dans Studio 5000. Il importe aussi les fichiers GSD des esclaves, calcule les paramètres du bus et documente le projet. Côté Modbus TCP ou Modbus RTU, les données PROFIBUS sont rangées automatiquement dans des registres contigus, avec une table de correspondance auxiliaire pour les cas particuliers.
Le PLX51-PBM prend en charge les diagnostics étendus, la gestion des alarmes DPV1, les commandes Sync et Freeze et les paramètres PROFIdrive 3.1. Le PLX51-PBS ajoute un client EtherNet/IP (jusqu'à 5 équipements et 50 fonctions de correspondance) pour présenter des relais de protection ou variateurs EtherNet/IP sur PROFIBUS.
Le port série fonctionne en RS-232 ou RS-485 de 1 200 à 115 200 bit/s. Un pack DTM PROFIBUS est disponible auprès du constructeur.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PLX51-PBM | Maître ou esclave PROFIBUS DP, standard | Piloter un réseau PROFIBUS depuis un automate EtherNet/IP ou Modbus |
| PLX51-PBM-CC | Maître ou esclave, carte tropicalisée | Mêmes usages en atmosphère humide ou corrosive |
| PLX51-PBS | Esclave PROFIBUS DP, 1 à 10 nœuds émulés | Échanger avec un maître PROFIBUS existant, remplacer d'anciennes passerelles |
| PLX51-PBS-CC | Esclave, carte tropicalisée | Esclave PROFIBUS en environnement corrosif |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| PROFIBUS DP | Maître ou esclave (PBM), esclave (PBS) ; DPV0 ou DPV1 |
| Débits PROFIBUS | 9,6 ; 19,2 ; 45,5 ; 93,75 ; 187,5 ; 500 kbit/s ; 1,5 ; 3 ; 6 ; 12 Mbit/s |
| Données cycliques | 1 536 octets en entrée, 1 536 octets en sortie |
| Esclaves (PBM) | Jusqu'à 125 avec répéteur |
| EtherNet/IP | Adaptateur, 4 connexions classe 1 ; 40 ARP, 40 TCP, 10 CIP ; DLR |
| Modbus TCP | Client ou serveur, 40 connexions ARP maximum |
| Modbus série | Maître ou esclave, RS-232 ou RS-485, 1 200 à 115 200 bit/s, 8 bits, 1 stop, parité aucune, paire ou impaire |
| Ethernet | 2 x RJ45 10/100 Mbit/s, full ou half duplex, auto-MDIX |
| Alimentation | 10 à 36 VDC, 85 mA à 24 VDC, bornier 3 points |
| Consommation | 2,04 W |
| Température de fonctionnement | -20 à +70 °C |
| Indice de protection | IP20, NEMA/UL Open Type, rail DIN |
| Dimensions (H x L x P) | 149 x 34 x 116 mm |
| CEM | IEC 61000-6-4 (émissions) ; EN 61000-4-2, IEC 61000-4-3, -4-4, -4-5, -4-6 (immunité) |
| Option -CC | tropicalisation (conformal coating) HumiSeal 1A33 polyuréthane, environnements corrosifs G1 à G3 selon ANSI/ISA-S71.04-1985 |
| Certifications | UL/cUL Classe I Division 2 ; ATEX ; CB Safety ; CE, RoHS ; REACH ; EAC ; KC |
| Cycle de vie | Statut actif, aucune transition prévue avant décembre 2032 selon le constructeur |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, Modbus RTU, Profibus
- Protocoles IP et intégration
- Modbus TCP, EtherNet/IP
- Usage
- GTB / intégration BMS, Réseau industriel
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Redondance en anneau, Ports série intégrés
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Plage de mesure
- Température de fonctionnement : -20 à +70 °C
- Autonomie
- Sans objet (alimenté)
- Variante
- PLX51-PBM (maître/esclave) ou PLX51-PBS (esclave), standard ou tropicalisé (-CC)
- Connecteur
- 2 x RJ45 10/100 Mbit/s, port série RS-232/RS-485, port PROFIBUS DP, bornier d'alimentation 3 points
- PROFIBUS DP
- DPV0 ou DPV1, 9,6 kbit/s à 12 Mbit/s, 1 536 octets en entrée et 1 536 octets en sortie
- Température de fonctionnement
- -20 à +70 °C
- Mode
- Maître/esclave, Esclave
- Revêtement
- Standard, Tropicalisé (conformal coating)
Contenu et accessoires compatibles
La passerelle se monte sur rail DIN. Prévoir une alimentation 24 VDC, le câble et les connecteurs PROFIBUS adaptés, et des câbles Ethernet blindés. Fichiers GSD, EDS et AOI sont téléchargeables chez le constructeur.
Documentation
Questions fréquentes
Quelle différence entre le PLX51-PBM et le PLX51-PBS ?
Le PLX51-PBM peut être maître PROFIBUS DPV1 et piloter jusqu'à 125 esclaves avec répéteur, ou fonctionner en esclave. Le PLX51-PBS est uniquement esclave, mais peut émuler jusqu'à 10 nœuds et intègre un client EtherNet/IP.
Quel volume de données peut-on échanger ?
Jusqu'à 1 536 octets d'entrées et 1 536 octets de sorties cycliques. En esclave, l'émulation de plusieurs nœuds évite la limite de 244 octets par nœud sans recourir à la messagerie DPV1.
Peut-on l'utiliser avec une GTB ou un superviseur non Rockwell ?
Oui. La passerelle fonctionne en Modbus TCP client ou serveur et en Modbus RTU maître ou esclave, protocoles lus par la plupart des automates, superviseurs et GTB.
La gamme est-elle pérenne ?
Selon la lettre de cycle de vie publiée par Prosoft en mai 2026, les PLX51-PBM et PLX51-PBS, versions -CC comprises, sont actifs sans transition prévue avant décembre 2032.
Demander un devis pour le PLX51-PB
Précisez le rôle PROFIBUS attendu (maître ou esclave), le nombre d'équipements et le protocole côté Ethernet : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon la référence et les quantités.
Produits similaires
Voir toute la catégorie
ATOP SF63 - Convertisseur série RS-232/422/485 vers fibre optique
- Aucune (filaire)
- Fibre optique
- RS-485
Prosoft PLX32-MBTCP-PND - Passerelle Modbus TCP vers PROFINET double réseau
- Aucune (filaire)
- Ethernet
- Modbus TCP
Red Lion FlexEdge DAS CAN - Module sled bus CAN isolé pour passerelle
- Aucune (filaire)
- CAN
- Alimenté par le bus
ORing ISC-1112-I - Convertisseur série RS-232 vers RS-422/485 isolé 3 kV
- Aucune (filaire)
- RS-485
- RS-232
Autres produits Prosoft
Toute la gamme Prosoft
Prosoft PLX31-EIP-MBS - Passerelle EtherNet/IP vers Modbus série
- Aucune (filaire)
- Ethernet
- RS-485

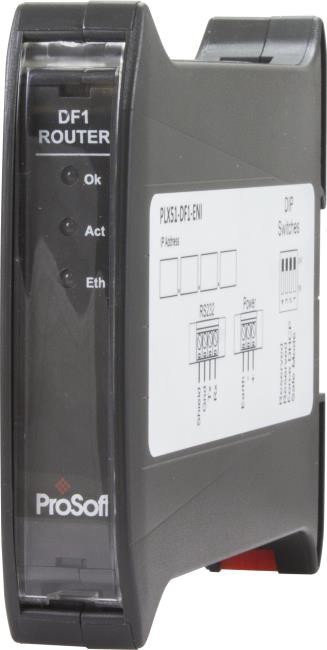

Prosoft PLX51-DF1 - Passerelle EtherNet/IP vers DF1 série
