Red Lion Sixnet SLX-5ES - Switch Ethernet industriel non manageable 5 ports
- 5 ports Fast Ethernet : 5 RJ45, ou 4 RJ45 et 1 fibre 100BaseFX
- Fibre SC ou ST : multimode 4 km, monomode 20 km ou 60 km
- Double entrée 10 à 30 VDC, 2 à 3 W typique
- -40 à 85 °C, boîtier aluminium IP40 de 25,4 mm pour rail DIN
- Classe I Division 2, ATEX zone 2, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Cuivre, fibre multimode 4 km, monomode 20 ou 60 km, SC ou ST |
| Connecteur | RJ45, SC ou ST |
| Fibre | 100BaseFX : multimode 4 km, monomode 20 km ou 60 km |
| Température de fonctionnement | -40 à 85 °C |
| Garantie | 5 ans |
| Ports | Cuivre uniquement, Fibre multimode SC 4 km, Fibre multimode ST 4 km, Fibre monomode SC 20 km, Fibre monomode SC 60 km, Fibre monomode ST 20 km, Fibre monomode ST 60 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch Ethernet industriel non manageable Red Lion Sixnet SLX-5ES-1 et ses déclinaisons fibre offrent 5 ports Fast Ethernet dans un boîtier aluminium de 25,4 mm de large pour rail DIN. La version cuivre aligne 5 ports RJ45 10/100, les versions fibre associent 4 ports RJ45 et 1 port 100BaseFX multimode ou monomode, en connecteur SC ou ST.
Prêt à l'emploi, il convient aux intégrateurs GTB et aux services techniques qui doivent ajouter quelques ports dans une armoire ou relier un local éloigné en fibre, sans configuration. Il fonctionne de -40 à 85 °C sous 10 à 30 VDC en double alimentation. Comparez avec nos autres switchs Ethernet industriels, nos convertisseurs fibre et la gamme Red Lion.
Points forts du SLX-5ES
- 5 ports : 5 RJ45 10/100, ou 4 RJ45 et 1 fibre 100BaseFX
- Fibre multimode 4 km, monomode 20 km ou 60 km, en SC ou ST
- Commutation store-and-forward, 1 024 adresses MAC, latence typique de 5 µs plus le temps de trame à 100 Mbit/s
- Double entrée 10 à 30 VDC, 2 W typique en cuivre, 3 W avec fibre
- Protection transitoires 15 000 W crête et isolation Ethernet 1 500 Vrms
- Boîtier aluminium IP40 de 25,4 mm de large et 170 g
- -40 à 85 °C avec démarrage à froid, MTBF de plus de 1 million d'heures
- Classe I Division 2, ATEX zone 2, agrément ABS, garantie 5 ans
Applications en bâtiment et sur site technique
- Extension de ports dans un coffret GTB : automate, passerelle Modbus TCP et écran tactile
- Raccordement fibre d'un local technique, d'une chaufferie ou d'un poste de livraison éloigné du réseau principal
- Liaison entre bâtiments d'un campus ou d'un site de santé avec les versions monomode 20 ou 60 km
- Stations de pompage, réservoirs et sites de collectivités exposés au froid et à l'humidité
- Traversée de zones perturbées (TGBT, ateliers) grâce à l'immunité de la fibre optique
Intégration et compatibilité
Le SLX-5ES transmet tous les protocoles Ethernet sans configuration : BACnet/IP, Modbus TCP, MQTT, SNMP des équipements raccordés. Les ports cuivre gèrent automatiquement la vitesse, le duplex, le croisement MDI/MDIX et la polarité. Le port fibre fonctionne en 100BaseFX full duplex.
À l'autre extrémité, la fibre se raccorde à un second SLX-5ES de même type, à un convertisseur de média ou à un switch équipé d'un port 100BaseFX compatible (même longueur d'onde, même type de fibre et de connecteur). Sans adresse IP, le switch ne présente aucune surface d'attaque réseau et ne demande aucune mise à jour logicielle.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

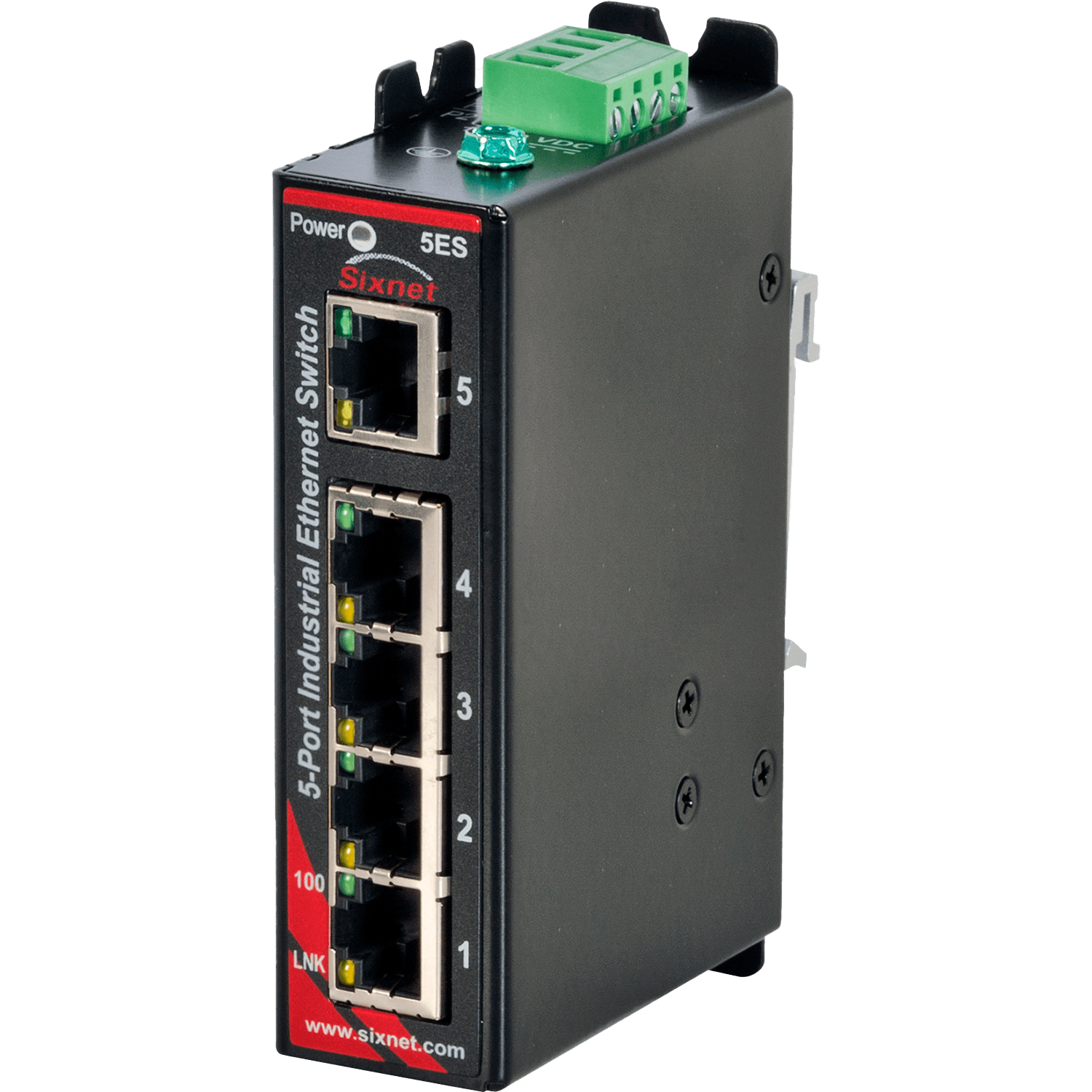

| SLX-5ES-1 | 5 ports RJ45 10/100 | Extension de ports en armoire, tout cuivre |

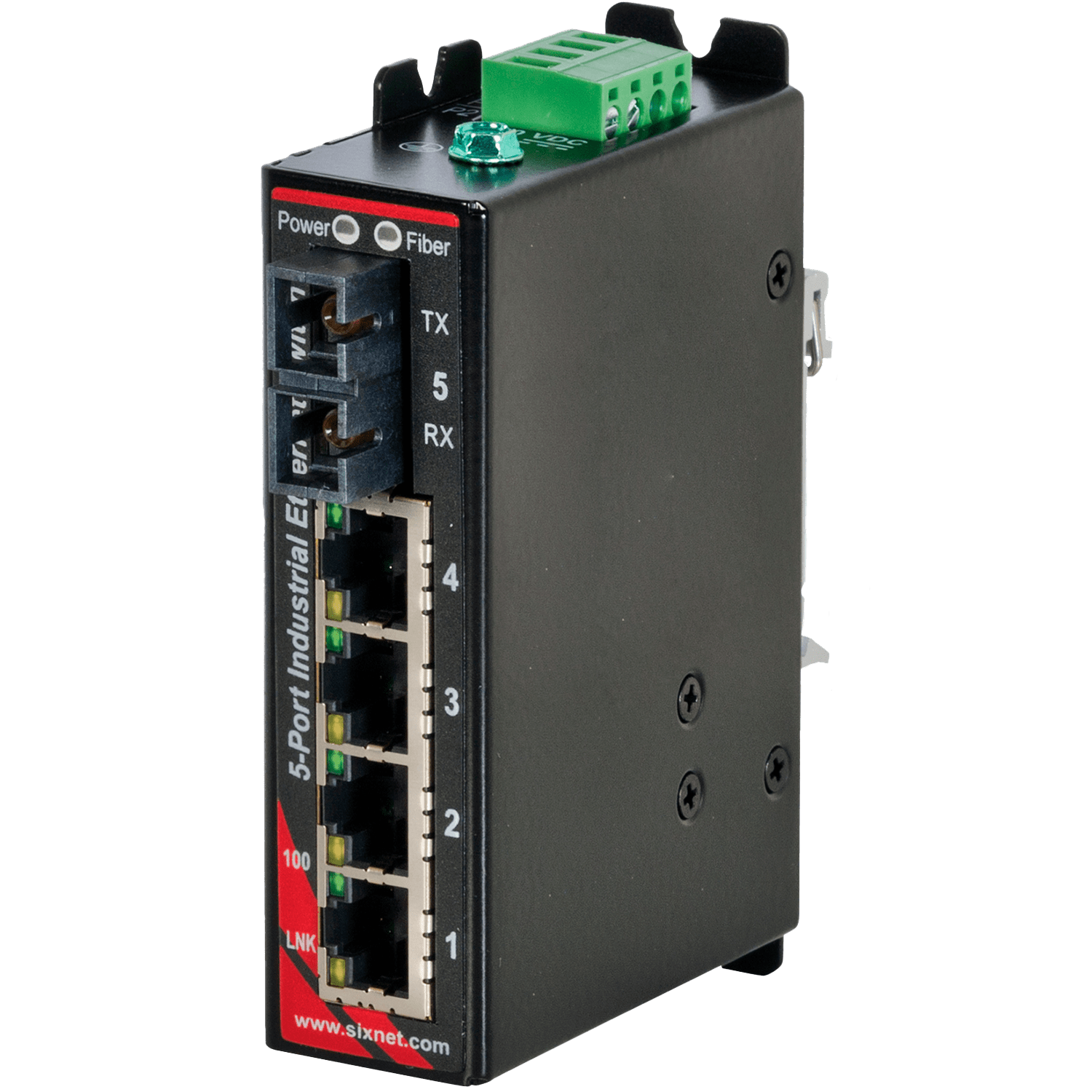

| SLX-5ES-2SC | 4 RJ45 et 1 fibre multimode SC, 4 km | Liaison courte entre bâtiments, fibre multimode SC |

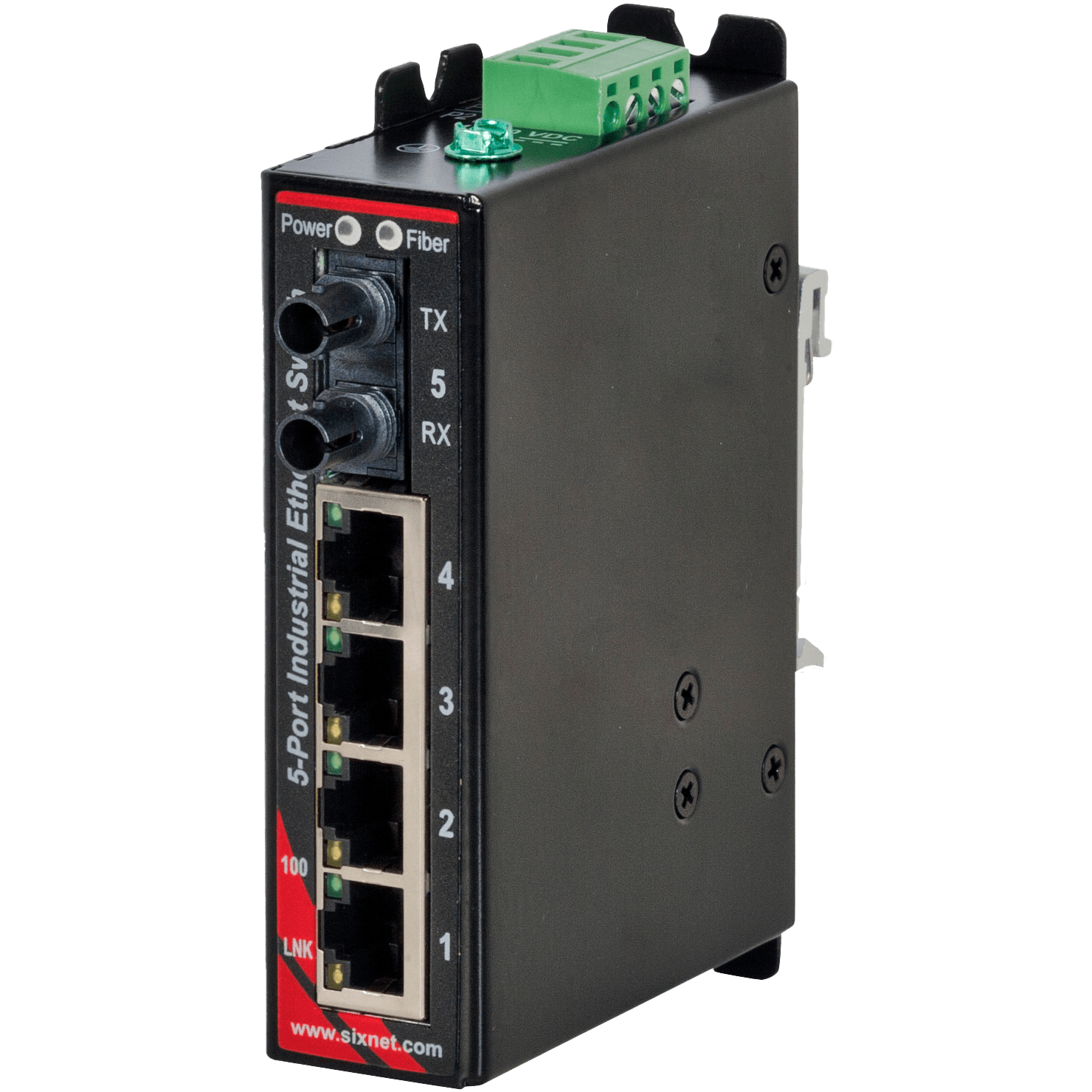

| SLX-5ES-2ST | 4 RJ45 et 1 fibre multimode ST, 4 km | Réseau multimode existant équipé en ST |
| SLX-5ES-3SC | 4 RJ45 et 1 fibre monomode SC, 20 km | Liaison de site étendu ou inter-sites |
| SLX-5ES-3ST | 4 RJ45 et 1 fibre monomode ST, 20 km | Monomode longue distance, connectique ST |
| SLX-5ES-3SCL | 4 RJ45 et 1 fibre monomode SC, 60 km | Très longue distance, réseaux de collectivités |
| SLX-5ES-3STL | 4 RJ45 et 1 fibre monomode ST, 60 km | Très longue distance, connectique ST |
Caractéristiques techniques
| Type | Switch Fast Ethernet non manageable |
| Ports cuivre | 5 x RJ45 10/100 (version -1) ou 4 x RJ45 10/100 (versions fibre) |
| Port fibre | 1 x 100BaseFX full duplex, SC ou ST (1 300 nm typique sur les versions 4 et 20 km) |
| Portée fibre | Multimode 50 ou 62,5/125 µm : 4 km ; monomode 9/125 µm : 20 km ou 60 km |
| Adresses MAC | 1 024 |
| Bande passante mémoire | 3,2 Gbit/s |
| Latence typique | 5 µs à 100 Mbit/s, 16 µs à 10 Mbit/s, plus le temps de trame |
| Isolation Ethernet | 1 500 Vrms pendant 1 minute |
| Normes | IEEE 802.3, 802.3u, 802.3x |
| Alimentation | Double entrée 10 à 30 VDC |
| Consommation typique | 2 W (cuivre), 3 W (avec 1 fibre) |
| Protection transitoires | 15 000 W crête ; pointes 5 000 W (10 fois 10 µs) |
| Température de fonctionnement | -40 à 85 °C, démarrage à froid à -40 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Vibrations | IEC 60068-2-6 |
| Altitude | Jusqu'à 9 144 m (30 000 pieds) |
| Indice de protection | IP40, boîtier aluminium |
| Largeur | 25,4 mm |
| Poids | 170 g |
| Montage | Rail DIN ou fixation directe sur panneau |
| Certifications | UL508, CSA C22.2/142, EN 61010-1, CE ; FCC partie 15, ICES-003, EN 61000-6 ; Classe I Division 2 ; ATEX zone 2 ; ABS ; laser classe 1 (IEC 60825-1) |
| MTBF | Plus de 1 million d'heures |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Cuivre, fibre multimode 4 km, monomode 20 ou 60 km, SC ou ST
- Connecteur
- RJ45, SC ou ST
- Fibre
- 100BaseFX : multimode 4 km, monomode 20 km ou 60 km
- Température de fonctionnement
- -40 à 85 °C
- Garantie
- 5 ans
- Ports
- Cuivre uniquement, Fibre multimode SC 4 km, Fibre multimode ST 4 km, Fibre monomode SC 20 km, Fibre monomode SC 60 km, Fibre monomode ST 20 km, Fibre monomode ST 60 km
Contenu et accessoires compatibles
Le constructeur associe à la gamme l'alimentation ET-PS-024-02 (AC vers 24 VDC, 2 A) et le parafoudre Ethernet double port SP-ETH-2. Retrouvez des alimentations rail DIN parmi nos alimentations.
Documentation
Questions fréquentes
Quelle portée fibre choisir ?
Les versions multimode (2SC, 2ST) couvrent 4 km sur fibre 50 ou 62,5/125 µm. Les versions monomode atteignent 20 km (3SC, 3ST) ou 60 km (3SCL, 3STL) sur fibre 9/125 µm. Le choix SC ou ST dépend des connecteurs du réseau existant.
Le SLX-5ES est-il manageable ?
Non, c'est un switch non manageable prêt à l'emploi, sans adresse IP ni configuration. Pour des VLAN, du SNMP ou une redondance en anneau, orientez-vous vers un modèle manageable de la gamme comme le SLX-16MS.
Quelle est la consommation du switch ?
La fiche technique annonce 2 W typiques pour la version cuivre et 3 W avec un port fibre, tous ports actifs à 100 Mbit/s, sous 10 à 30 VDC.
Peut-on l'installer dans un local non chauffé ?
Oui, le boîtier aluminium IP40 fonctionne de -40 à 85 °C avec démarrage à froid à -40 °C, et de 5 à 95 % d'humidité sans condensation.
Demander un devis pour le SLX-5ES
Précisez la version, le type de fibre et la quantité : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs dépendent des quantités commandées.
