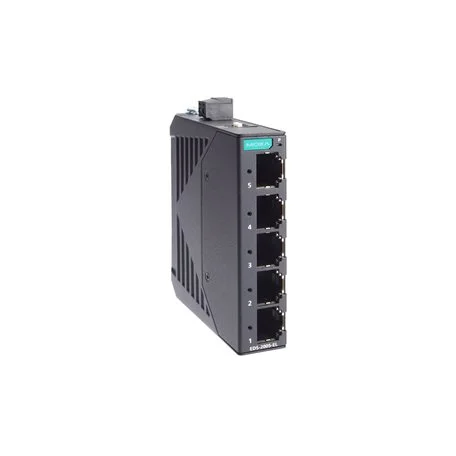

Moxa EDS-2005-EL - Switch Ethernet industriel 5 ports non manageable métal
- 5 ports Fast Ethernet 10/100BaseT(X) RJ45, store and forward
- QoS et protection contre les tempêtes de broadcast par commutateurs DIP
- Entrée 12/24/48 V CC (9,6 à 60 V CC), 0,039 A sous 24 V CC
- Boîtier métal IP40 de 18 mm de large, rail DIN
- -10 à 60 °C ou -40 à 75 °C (-T), garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | PROFINET |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Non administrable |
| Certifications | UL / cUL |
| Variante | Température standard -10 à 60 °C (EDS-2005-EL) ou étendue -40 à 75 °C (EDS-2005-EL-T) |
| Ports | 5 x 10/100BaseT(X) RJ45 |
| Boîtier | Métal IP40, 18 x 81 x 65 mm |
| Température de fonctionnement | -10 à 60 °C ou -40 à 75 °C (-T) |
| Garantie | 5 ans |
| Température | -10 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- PROFINET
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Moxa EDS-2005-EL est un switch industriel 5 ports non manageable (unmanaged) qui raccorde en Fast Ethernet les automates, régulateurs, centrales de mesure et passerelles d'une armoire technique. Ses cinq ports RJ45 10/100 Mbit/s fonctionnent dès la mise sous tension, sans adresse IP ni logiciel à paramétrer.
Avec seulement 18 mm de largeur, son boîtier métal IP40 se glisse entre deux disjoncteurs ou à côté d'un automate sur le rail DIN. Il vise les intégrateurs GTB, les tableautiers et les exploitants qui veulent un équipement réseau robuste, garanti 5 ans, là où un switch de bureau ne tiendrait pas dans la durée. La version -T supporte de -40 à 75 °C pour les coffrets extérieurs ou les locaux non chauffés. Voir l'ensemble de nos switchs non manageables.
Points forts du EDS-2005-EL
- 5 ports 10/100BaseT(X) RJ45 avec négociation automatique et MDI/MDI-X automatique
- Commutation store and forward, table de 2 K adresses MAC, mémoire tampon de 768 kbits
- Qualité de service (QoS, IEEE 802.1p) et protection contre les tempêtes de broadcast (BSP) activables par commutateurs DIP en façade
- Conforme PROFINET Conformance Class A (CC-A) à partir de la révision matérielle 2.0.0
- Alimentation 12/24/48 V CC sur bornier débrochable 2 contacts, plage de 9,6 à 60 V CC, protections surcharge et inversion de polarité
- Consommation de 0,039 A sous 24 V CC
- Boîtier métal IP40 de 18 x 81 x 65 mm pour 113,5 g, test de déverminage (burn-in) à 100 %
- MTBF de 5 249 061 heures (Telcordia) et garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Armoire GTB d'un bâtiment tertiaire : liaison entre l'automate de régulation, l'écran tactile et une passerelle BACnet ou Modbus TCP
- Tableau divisionnaire de comptage d'énergie : regroupement de deux ou trois centrales de mesure Ethernet vers le réseau de supervision
- Sous-station de chauffage urbain ou chaufferie : petit réseau local de l'automate de sous-station, en version -T si le local n'est pas tempéré
- Parking ou tunnel : coffret de terrain pour une caméra, un contrôleur d'accès et une borne de comptage
- Local technique de datacenter : desserte d'équipements de supervision (boîtiers de mesure, capteurs IP) hors du réseau informatique principal
Intégration et compatibilité
Le switch est transparent pour les protocoles : Modbus TCP, BACnet/IP, SNMP, MQTT ou EtherNet/IP circulent sans réglage. La conformité PROFINET CC-A permet de l'insérer dans un réseau d'automates PROFINET. Attention : l'activation du commutateur DIP QoS active aussi un filtrage multicast qui bloque les trames LLDP et PROFINET PTCP-Delay ; laissez-le désactivé si votre réseau PROFINET utilise ces mécanismes.
Aucune configuration logicielle n'est nécessaire : il n'y a ni interface web, ni adresse IP, ni SNMP. Si vous devez superviser l'état des ports ou créer des VLAN pour séparer les réseaux GTB et informatique, orientez-vous vers nos switchs Ethernet administrables. Le montage mural est possible avec le kit optionnel.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| EDS-2005-EL | 5 ports 10/100, plage -10 à 60 °C | Armoire en local tempéré, tableau électrique intérieur |
| EDS-2005-EL-T | 5 ports 10/100, plage -40 à 75 °C | Coffret extérieur, toiture, parking, sous-station non chauffée |
Caractéristiques techniques
| Ports Ethernet | 5 x 10/100BaseT(X), connecteur RJ45 |
|---|---|
| Modes | Duplex intégral ou semi-duplex, MDI/MDI-X automatique, négociation automatique |
| Normes | IEEE 802.3, 802.3u, 802.3x (contrôle de flux), 802.1p (classe de service) |
| Commutation | Store and forward, table MAC 2 K, tampon 768 kbits |
| Commutateurs DIP | QoS, protection contre les tempêtes de broadcast |
| Tension d'entrée | 12/24/48 V CC, une entrée |
| Plage de fonctionnement | 9,6 à 60 V CC |
| Courant d'entrée | 0,039 A sous 24 V CC |
| Raccordement alimentation | 1 bornier débrochable 2 contacts |
| Protections | Surintensité, inversion de polarité |
| Boîtier | Métal, IP40 |
| Dimensions | 18 x 81 x 65 mm |
| Poids | 113,5 g |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -10 à 60 °C (EDS-2005-EL), -40 à 75 °C (EDS-2005-EL-T) |
| Température de stockage | -40 à 85 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Sécurité | UL 61010-2-201, EN 62368-1 |
| CEM | EN 55032/35, EN 61000-6-2/-6-4, CISPR 22 et 32, FCC Part 15B classe A |
| Immunité | IEC 61000-4-2 (ESD 6 kV contact, 8 kV air), 4-3 (10 V/m), 4-4 et 4-5 (2 kV), 4-6 (10 V), 4-8 |
| Chocs, vibrations, chute | IEC 60068-2-27, IEC 60068-2-6, IEC 60068-2-32 |
| Réseau industriel | PROFINET Conformance Class A (révision matérielle 2.0.0 ou ultérieure) |
| MTBF | 5 249 061 h (Telcordia, GB) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- PROFINET
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Non administrable
- Certifications
- UL / cUL
- Variante
- Température standard -10 à 60 °C (EDS-2005-EL) ou étendue -40 à 75 °C (EDS-2005-EL-T)
- Ports
- 5 x 10/100BaseT(X) RJ45
- Boîtier
- Métal IP40, 18 x 81 x 65 mm
- Température de fonctionnement
- -10 à 60 °C ou -40 à 75 °C (-T)
- Garantie
- 5 ans
- Température
- -10 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
L'alimentation se raccorde sur un bornier débrochable à 2 contacts. Le kit de montage mural est vendu en option, le montage sur rail DIN est natif. Pour l'alimenter dans l'armoire, prévoyez une alimentation rail DIN 24 V CC ; nous pouvons la chiffrer avec le switch dans le même devis.
Documentation
Questions fréquentes
Quelle différence entre l'EDS-2005-EL et l'EDS-2005-ELP ?
Les deux ont 5 ports 10/100 et la même alimentation 12/24/48 V CC. L'EDS-2005-EL a un boîtier métal (113,5 g) et existe en version -40 à 75 °C, alors que l'EDS-2005-ELP a un boîtier plastique plus léger (74 g) limité à -10 à 60 °C.
Faut-il configurer le switch avant de l'installer ?
Non. C'est un switch non manageable : il fonctionne dès qu'il est alimenté. Seules la QoS et la protection contre les tempêtes de broadcast se règlent par commutateurs DIP en façade.
Peut-on l'utiliser sur un réseau PROFINET ?
Oui, les modèles de révision matérielle 2.0.0 ou ultérieure sont conformes PROFINET Conformance Class A. Évitez d'activer le DIP QoS dans ce cas, car il bloque les trames LLDP et PROFINET PTCP-Delay.
Le switch accepte-t-il une alimentation 48 V CC ?
Oui. L'entrée unique est donnée pour 12, 24 ou 48 V CC avec une plage de fonctionnement de 9,6 à 60 V CC, protégée contre les inversions de polarité.
Quand choisir la version EDS-2005-EL-T ?
Dès que le coffret peut descendre sous -10 °C ou dépasser 60 °C : coffrets extérieurs, toitures techniques, parkings ou sous-stations non chauffées. Elle fonctionne de -40 à 75 °C.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le EDS-2005-EL
Indiquez la référence, la quantité et le contexte d'installation : notre équipe technique vous répond sous 24 h ouvrées avec une offre adaptée à vos volumes. Nous pouvons aussi vous conseiller entre les gammes EL, ELP et les modèles à double alimentation de la marque Moxa.
Produits similaires
Voir toute la catégorie

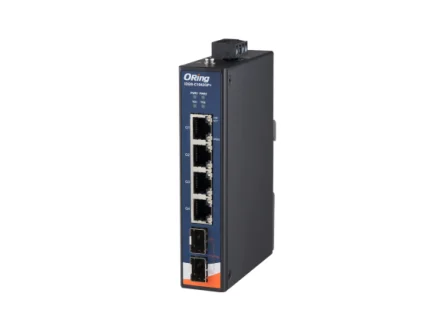

ORing IDGS-C1042GP+ - Switch Ethernet industriel non manageable 2,5G et 10G
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing IES-C1000 - Switch Ethernet industriel non manageable compact
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing IGCS-E140 - Carte switch PCIe Gigabit non manageable 4 ports
- Aucune (filaire)
- Ethernet
- 3 à 5 ports

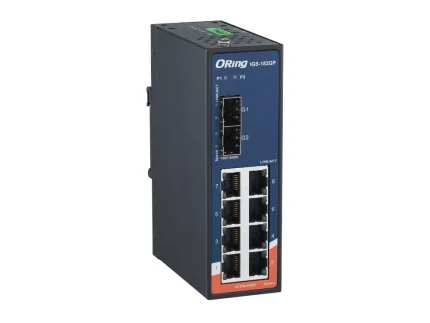

ORing IGS-1000 - Switch Gigabit industriel non manageable rail DIN
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits Moxa
Toute la gamme Moxa

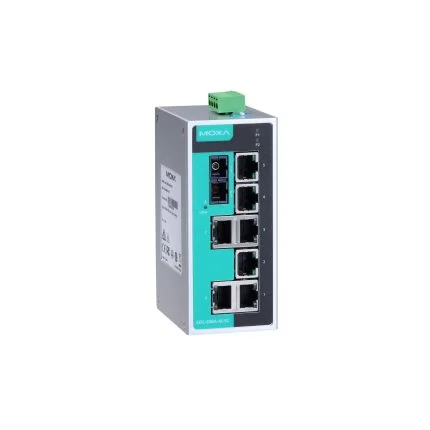

Moxa EDS-208A - Switch industriel 8 ports double alimentation, option fibre
- Aucune (filaire)
- Ethernet
- Fibre optique

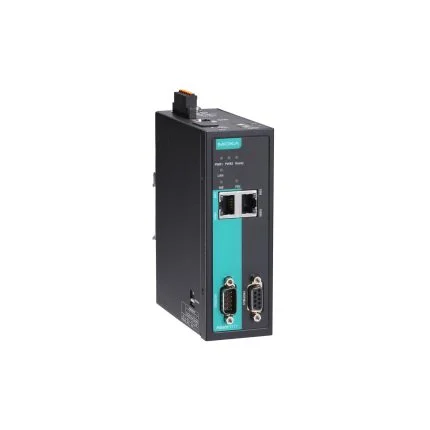

Moxa MGate 5111 - Passerelle Modbus, PROFINET, EtherNet/IP vers PROFIBUS esclave
- Aucune (filaire)
- Ethernet
- RS-485

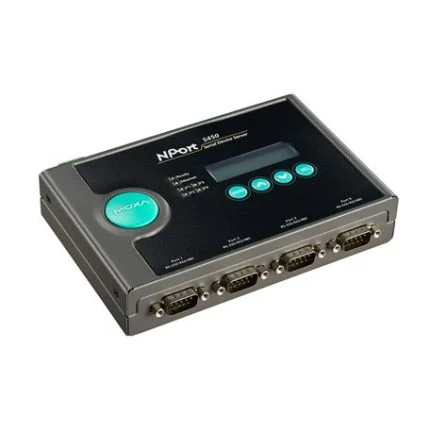

Moxa NPort 5400 - Serveur série 4 ports avec écran LCD, option isolée 2 kV
- Aucune (filaire)
- Ethernet
- RS-485

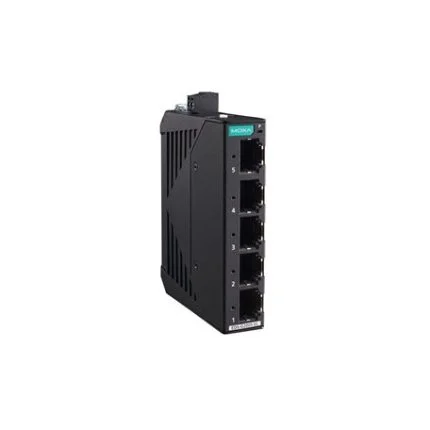

Moxa EDS-G2005-EL - Switch Gigabit industriel 5 ports non manageable métal
