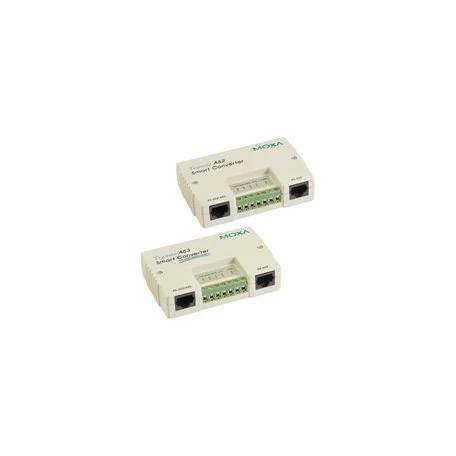

Moxa Transio A52 / A53 - Convertisseur RS-232 vers RS-422/485 de bureau
- Conversion RS-232 vers RS-422 (RTS/CTS matériels) ou RS-485 2 et 4 fils
- RS-485 multipoint jusqu'à 32 nœuds, contrôle automatique du sens
- Isolation 2 kV sur l'A53
- Alimentation 9 à 30 V CC, adaptateur secteur inclus sur ces références
- Câble RJ45 vers DB9 ou DB25 femelle fourni, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-232, RS-422, RS-485 |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Pose libre / bureau |
| Variante | A52 sans isolation ou A53 isolé 2 kV, câble RJ45 vers DB9 femelle ou DB25 femelle, adaptateur secteur inclus |
| Connecteur | RJ45 10 broches, câble vers DB9 ou DB25 femelle fourni |
| RS-485 | Multipoint jusqu'à 32 nœuds, ADDC |
| Température de fonctionnement | 0 à 55 °C |
| Isolation | Sans (A52), 2 kV (A53) |
| Câble série | RJ45 vers DB9 femelle, RJ45 vers DB25 femelle |
- Aucune (filaire)
- RS-485
- RS-232
- RS-422
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur RS-232 vers RS-422/485 Moxa Transio A52 / A53 étend la portée d'un port RS-232 et le raccorde à un réseau RS-422 ou RS-485 multipoint. L'A52 est la version standard, l'A53 ajoute une isolation de 2 kV pour protéger l'équipement hôte.
Les références proposées ici sont livrées avec leur adaptateur secteur et un câble RJ45 vers DB9 ou DB25 femelle : le convertisseur est prêt à brancher sur un poste de supervision, un ancien automate ou un équipement de laboratoire. Voir aussi nos convertisseurs de protocoles et la gamme Moxa.
Points forts du Transio A52 / A53
- RS-232 vers RS-422 avec signaux de contrôle RTS et CTS matériels
- RS-485 2 fils ou 4 fils, multipoint jusqu'à 32 nœuds
- Contrôle automatique du sens de transmission (ADDC) et détection automatique du débit
- Terminaison 120 ohms intégrée
- Isolation 2 kV sur l'A53
- Alimentation 9 à 30 V CC avec protection contre les surintensités
- LED d'alimentation et d'état des signaux, MTBF de 1 870 854 heures
Applications en bâtiment et sur site technique
- Raccordement d'un poste de supervision RS-232 à un bus RS-485 de régulateurs ou de compteurs
- Interface d'un équipement RS-232 à connecteur DB25 (ancien terminal, imprimante, automate) vers un réseau RS-422
- Isolation d'un PC de supervision vis-à-vis d'un bus de terrain exposé (A53)
Intégration et compatibilité
Le convertisseur ne modifie pas les trames : il est transparent pour Modbus RTU, BACnet MS/TP ou tout protocole série. L'ADDC bascule automatiquement l'émetteur RS-485, sans réglage côté logiciel. En RS-422, les signaux RTS et CTS sont transportés en différentiel (RTS+, RTS-, CTS+, CTS-) pour le contrôle de flux matériel.
Le raccordement RS-232 se fait par un connecteur RJ45 à 10 broches et le câble fourni (DB9 ou DB25 femelle selon la référence). Pour une liaison entre bâtiments ou en milieu perturbé, la fibre est plus adaptée : voir nos convertisseurs fibre.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| A52-DB9F w/ Adapter | A52 sans isolation, câble RJ45 vers DB9F, adaptateur secteur | PC ou équipement à port DB9 mâle |
| A52-DB25F w/ Adapter | A52 sans isolation, câble RJ45 vers DB25F, adaptateur secteur | Équipement ancien à port DB25 mâle |
| A53-DB9F w/ Adapter | A53 isolé 2 kV, câble RJ45 vers DB9F, adaptateur secteur | Bus RS-485 exposé, protection du PC |
| A53-DB25F w/ Adapter | A53 isolé 2 kV, câble RJ45 vers DB25F, adaptateur secteur | Équipement DB25 sur bus perturbé |
Caractéristiques techniques
| Normes série | RS-232, RS-422, RS-485 2 fils et 4 fils |
| Connecteur | RJ45 10 broches |
| Signaux RS-422 | Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND |
| Contrôle de flux | RTS/CTS |
| RS-485 | ADDC, multipoint jusqu'à 32 nœuds, terminaison 120 ohms intégrée |
| Isolation | 2 kV (A53) |
| Alimentation | 9 à 30 V CC sur jack, protection contre les surintensités |
| Consommation | A52 : 170 mA sous 9 V CC ; A53 : 195 mA sous 9 V CC |
| Boîtier | Plastique, IP30 |
| Dimensions | 90 x 60 x 21 mm |
| Poids | 85 g |
| Installation | Bureau |
| Température de fonctionnement | 0 à 55 °C |
| Température de stockage | -20 à 75 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A |
| MTBF | 1 870 854 h (Telcordia) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, RS-232, RS-422
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Pose libre / bureau
- Variante
- A52 sans isolation ou A53 isolé 2 kV, câble RJ45 vers DB9 femelle ou DB25 femelle, adaptateur secteur inclus
- Connecteur
- RJ45 10 broches, câble vers DB9 ou DB25 femelle fourni
- RS-485
- Multipoint jusqu'à 32 nœuds, ADDC
- Température de fonctionnement
- 0 à 55 °C
- Isolation
- Sans (A52), 2 kV (A53)
- Câble série
- RJ45 vers DB9 femelle, RJ45 vers DB25 femelle
Contenu et accessoires compatibles
- Fournis : le convertisseur, un câble RJ45 10 broches vers DB9 femelle (-DB9F) ou DB25 femelle (-DB25F), un guide d'installation
- Adaptateur secteur inclus sur les références « w/ Adapter » présentées ici
Documentation
Questions fréquentes
Quelle différence entre l'A52 et l'A53 ?
Les deux convertissent RS-232 en RS-422 ou RS-485. L'A53 ajoute une isolation de 2 kV et consomme 195 mA sous 9 V CC, contre 170 mA pour l'A52.
Combien d'équipements peut-on raccorder en RS-485 ?
Le convertisseur gère un réseau RS-485 multipoint jusqu'à 32 nœuds, en 2 fils ou en 4 fils.
Que signifie « w/ Adapter » ?
Ces références sont livrées avec l'adaptateur secteur. Moxa propose aussi des versions sans adaptateur pour les sites disposant déjà d'une alimentation 9 à 30 V CC.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le Transio A52 / A53
Précisez la version (A52 ou A53), le câble souhaité et les quantités : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée. Nos techniciens vous orientent si un modèle rail DIN convient mieux à votre armoire.
