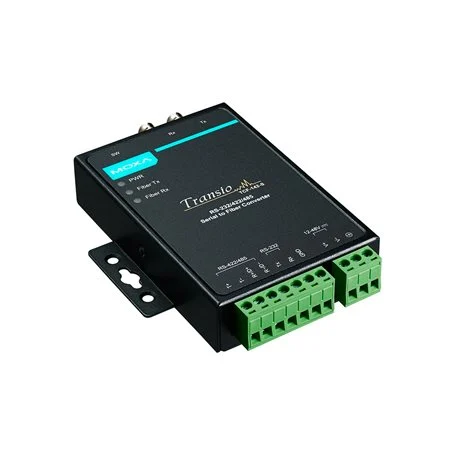

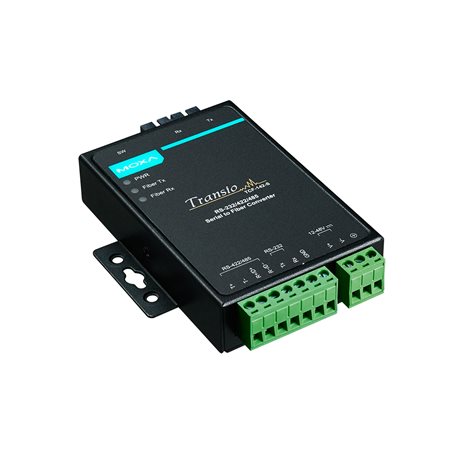

Moxa TCF-142 - Convertisseur série RS-232/422/485 vers fibre optique
- Convertit RS-232 ou RS-422/485 en fibre optique, point à point ou en anneau
- Portée 5 km en multimode ou 40 km en monomode, connecteur SC ou ST
- 50 bit/s à 921,6 kbit/s avec détection automatique du débit
- Alimentation 12 à 48 V CC protégée contre l'inversion de polarité
- 0 à 60 °C ou -40 à 75 °C (versions -T), garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Fibre optique, Modbus RTU, RS-232, RS-422, RS-485 |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Fonctions réseau | Redondance en anneau |
| Variante | Fibre multimode 5 km ou monomode 40 km, connecteur SC ou ST, température standard ou étendue (-T) |
| Débit série | 50 bit/s à 921,6 kbit/s, détection automatique |
| Portée | 5 km en multimode, 40 km en monomode |
| Température de fonctionnement | 0 à 60 °C ou -40 à 75 °C (-T) |
| Fibre | Multimode (5 km), Monomode (40 km) |
| Connecteur | SC, ST |
| Température | 0 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Fibre optique
- RS-485
- RS-232
- RS-422
- Modbus RTU
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur RS-485 vers fibre optique Moxa TCF-142 transporte une liaison série RS-232, RS-422 ou RS-485 sur fibre jusqu'à 5 km en multimode ou 40 km en monomode. La fibre réduit les interférences et protège la liaison contre les perturbations électriques et la corrosion chimique, deux points faibles des bus cuivre entre bâtiments.
Il s'adresse aux intégrateurs qui doivent relier des compteurs, automates ou régulateurs Modbus RTU répartis sur un campus, une station d'eau ou un site industriel, sans remplacer les équipements série existants. Plusieurs TCF-142 peuvent former un anneau fibre pour desservir plusieurs bâtiments. Voir aussi nos convertisseurs fibre et modules SFP et la gamme Moxa.
Points forts du TCF-142
- RS-232 ou RS-422/485 (2 et 4 fils) sélectionnable, un seul mode actif à la fois
- Portée de 5 km en fibre multimode et de 40 km en fibre monomode
- Fonctionnement point à point ou en anneau jusqu'à 100 km de circonférence
- 50 bit/s à 921,6 kbit/s avec détection automatique du débit, latence de 300 ns
- Contrôle automatique du sens de transmission RS-485 (ADDC)
- Alimentation 12 à 48 V CC, protections contre surintensité et inversion de polarité
- Versions -T de -40 à 75 °C, boîtier métal IP30
Applications en bâtiment et sur site technique
- Liaison Modbus RTU entre le poste de GTB et les compteurs d'énergie de bâtiments distants d'un campus ou d'un hôpital
- Bus de terrain traversant une zone perturbée : chaufferie, local haute tension, parking avec variateurs
- Station de pompage ou réseau d'eau : remontée d'automates série vers le poste central en anneau fibre
- Sous-stations de chauffage urbain ou tunnels, avec les versions -40 à 75 °C
Intégration et compatibilité
Le TCF-142 est transparent : il transporte Modbus RTU, BACnet MS/TP ou tout protocole propriétaire sans configuration logicielle. La détection automatique du débit maintient la liaison même si le débit d'un équipement change. Le mode anneau s'active par commutateurs DIP ; la terminaison (aucune, 120 ohms, 120 kilo-ohms) et la polarisation (1 kilo-ohm ou 150 kilo-ohms) s'adaptent à la position sur le bus.
En anneau, le Tx de chaque convertisseur est relié au Rx du suivant ; une trame émise fait le tour de l'anneau puis est bloquée par le convertisseur émetteur. Il s'utilise par paire en point à point ou avec d'autres TCF-142 en anneau. Pour transporter de l'Ethernet sur fibre, orientez-vous vers nos switchs Ethernet industriels ou les convertisseurs IMC.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| TCF-142-M-SC | Fibre multimode 5 km, connecteur SC, 0 à 60 °C | Liaisons courtes sur site, fibre multimode existante |
| TCF-142-M-SC-T | Fibre multimode 5 km, connecteur SC, -40 à 75 °C | Liaisons courtes sur site, fibre multimode existante |
| TCF-142-M-ST | Fibre multimode 5 km, connecteur ST, 0 à 60 °C | Liaisons courtes sur site, fibre multimode existante |
| TCF-142-M-ST-T | Fibre multimode 5 km, connecteur ST, -40 à 75 °C | Liaisons courtes sur site, fibre multimode existante |
| TCF-142-S-SC | Fibre monomode 40 km, connecteur SC, 0 à 60 °C | Liaisons longues entre bâtiments ou sites, fibre monomode |
| TCF-142-S-SC-T | Fibre monomode 40 km, connecteur SC, -40 à 75 °C | Liaisons longues entre bâtiments ou sites, fibre monomode |
| TCF-142-S-ST | Fibre monomode 40 km, connecteur ST, 0 à 60 °C | Liaisons longues entre bâtiments ou sites, fibre monomode |
| TCF-142-S-ST-T | Fibre monomode 40 km, connecteur ST, -40 à 75 °C | Liaisons longues entre bâtiments ou sites, fibre monomode |
Caractéristiques techniques
| Normes série | RS-232, RS-422, RS-485 2 fils et 4 fils |
| Connecteur série | Bornier 7 points |
| Débit | 50 bit/s à 921,6 kbit/s, débits non standard acceptés |
| Latence | 300 ns |
| RS-485 | ADDC, polarisation 1 kilo-ohm ou 150 kilo-ohms, terminaison aucune, 120 ohms ou 120 kilo-ohms |
| Fibre multimode (-M) | 50/125 µm ou 62,5/125 µm, 850 nm, 5 km typiques, budget optique 15 dB |
| Fibre monomode (-S) | G.652, 1310 nm, 40 km typiques, budget optique 20 dB |
| Puissance optique | Émission 0 à -5 dBm ; réception 0 à -20 dBm (-M) ou 0 à -25 dBm (-S) |
| Connecteur fibre | SC ou ST selon la référence |
| Topologie | Point à point ou anneau (circonférence jusqu'à 100 km) |
| Alimentation | 12 à 48 V CC sur bornier, 70 à 140 mA ; protections surintensité et inversion de polarité |
| Boîtier | Métal, IP30 |
| Dimensions | 67 x 100 x 22 mm sans pattes, 90 x 100 x 22 mm avec pattes |
| Poids | 320 g |
| Montage | Mural ; rail DIN avec kit DK35A |
| Température de fonctionnement | 0 à 60 °C ; -40 à 75 °C (modèles -T) |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A |
| Sécurité | UL 60950-1 |
| MTBF | 780 480 h (Telcordia) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Fibre optique, RS-485, RS-232, RS-422, Modbus RTU
- Usage
- GTB / intégration BMS, Comptage énergétique, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Fonctions réseau
- Redondance en anneau
- Variante
- Fibre multimode 5 km ou monomode 40 km, connecteur SC ou ST, température standard ou étendue (-T)
- Débit série
- 50 bit/s à 921,6 kbit/s, détection automatique
- Portée
- 5 km en multimode, 40 km en monomode
- Température de fonctionnement
- 0 à 60 °C ou -40 à 75 °C (-T)
- Fibre
- Multimode (5 km), Monomode (40 km)
- Connecteur
- SC, ST
- Température
- 0 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
- Fournis : le convertisseur, un pied caoutchouc, un guide d'installation
- En option : kit rail DIN 35 mm DK35A, adaptateur secteur 12 V CC 1,5 A PWR-12150, câble jack vers fils nus CBL-PJTB-10
Documentation
Questions fréquentes
Quelle distance peut-on couvrir avec le TCF-142 ?
Jusqu'à 5 km en fibre multimode (versions -M) et jusqu'à 40 km en fibre monomode (versions -S). En anneau, la circonférence totale peut atteindre 100 km.
Faut-il deux convertisseurs ?
Oui en point à point : un TCF-142 à chaque extrémité de la fibre. En anneau, chaque site équipé d'un équipement série reçoit son propre TCF-142.
Peut-on utiliser RS-232 et RS-485 en même temps ?
Non. Le convertisseur se configure en RS-232 ou en RS-422/485, mais pas les deux simultanément.
Le TCF-142 convient-il à un bus BACnet MS/TP ou Modbus RTU ?
Oui. Il est transparent pour le protocole et gère automatiquement le sens de transmission RS-485 grâce à l'ADDC, jusqu'à 921,6 kbit/s.
SC ou ST : que choisir ?
Choisissez le connecteur qui correspond à vos tiroirs optiques et jarretières. Les performances optiques sont identiques, seule la connectique change.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le TCF-142
Indiquez le type de fibre, le connecteur, la plage de température et le nombre de liaisons : nous vous répondons sous 24 h ouvrées avec une offre selon vos quantités. Notre équipe peut aussi valider avec vous le budget optique de votre liaison.
