ORing IES-3000-LA - Switch Ethernet industriel manageable, uplinks SFP Gigabit
- 10 ports (8 FE + 2 SFP) ou 20 ports (16 FE + 4 SFP 100/1000)
- O-Ring en moins de 30 ms, O-Chain, MRP IEC 62439-2, MSTP/RSTP
- SNMP v1/v2c/v3, Modbus TCP, ACL, TACACS+, RADIUS, 802.1x
- Double entrée 12 à 48 VDC, 6 ou 10 W, boîtier IP30 rail DIN
- -40 à 75 °C, EN 62368-1, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports, 9 à 12 ports |
| Fonctions réseau | Administrable, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Connecteur | RJ45, emplacement SFP, bornier 4 broches, console RJ45 |
| Redondance | O-Ring (moins de 30 ms jusqu’à 250 switchs), O-Chain, MRP IEC 62439-2, MSTP, RSTP, STP |
| Température de fonctionnement | -40 à 75 °C |
| Garantie | 5 ans |
| Ports | 8 FE + 2 SFP 100/1000, 16 FE + 4 SFP 100/1000 |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch industriel manageable SFP ORing IES-3000-LA existe en deux formats : l'IES-3082GP-LA à 8 ports Fast Ethernet et 2 emplacements SFP 100/1000, et l'IES-3164GP-LA à 16 ports Fast Ethernet et 4 emplacements SFP. Cette gamme économique conserve l'essentiel des fonctions de niveau 2 d'ORing : anneau O-Ring, MRP, VLAN, SNMP v3 et Modbus TCP.
Elle répond aux projets GTB, comptage et automatisme où les équipements de terrain se contentent de 100 Mbit/s, mais où les liaisons entre armoires doivent passer en fibre Gigabit. Les uplinks SFP acceptent des modules multimode ou monomode selon la distance. Boîtier IP30 pour rail DIN, double alimentation 12 à 48 VDC et plage de -40 à 75 °C. Comparez avec nos autres switchs Ethernet industriels et toute la gamme ORing.
Points forts du IES-3000-LA
- 10 ports (8 FE + 2 SFP) ou 20 ports (16 FE + 4 SFP 100/1000)
- Anneau O-Ring rétabli en moins de 30 ms sur 250 switchs, O-Chain pour relier plusieurs anneaux
- MRP IEC 62439-2 et MSTP/RSTP/STP pour les réseaux multi-constructeurs
- SNMP v1/v2c/v3, RMON, LLDP, Modbus TCP, NTP
- Sécurité : HTTPS, SSH, ACL, TACACS+, RADIUS, 802.1x, IP source guard
- Double entrée 12 à 48 VDC, consommation de 6 ou 10 W
- Boîtier IP30 rail DIN, -40 à 75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Armoires GTB d'un immeuble de bureaux bouclées en fibre Gigabit entre étages
- Comptage énergétique multi-sites : concentration des compteurs et centrales de mesure Modbus TCP
- Campus d'enseignement ou hospitalier : séparation par VLAN des réseaux CVC, éclairage et sûreté
- Ateliers et plateformes logistiques : réseau d'automates en environnement perturbé
- Locaux techniques de datacenter : réseau de supervision des équipements électriques et frigorifiques
Intégration et compatibilité
Le switch reste transparent pour BACnet/IP, Modbus TCP, MQTT ou OPC UA. Les VLAN 802.1Q isolent chaque lot technique, la QoS 802.1p et les 4 files de priorité protègent le trafic temps réel, et l'IGMP snooping limite les flux multicast. La supervision du switch se fait en SNMP v1/v2c/v3 avec traps et RMON, et le Modbus TCP permet à un automate ou une GTB de lire directement son état.
La configuration se fait par interface web en HTTPS, par Telnet ou SSH, ou par la console RJ45. Les emplacements SFP acceptent les modules ORing SFP100 et SFP 1G, multimode ou monomode, à retrouver parmi nos modules SFP et convertisseurs fibre. Le MRP et le RSTP facilitent l'intégration dans un anneau d'un autre constructeur.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IES-3082GP-LA | 8 x RJ45 10/100 + 2 SFP 100/1000, 6 W, 54,3 mm de large, sans relais | Armoire de terrain, anneau fibre à deux uplinks |

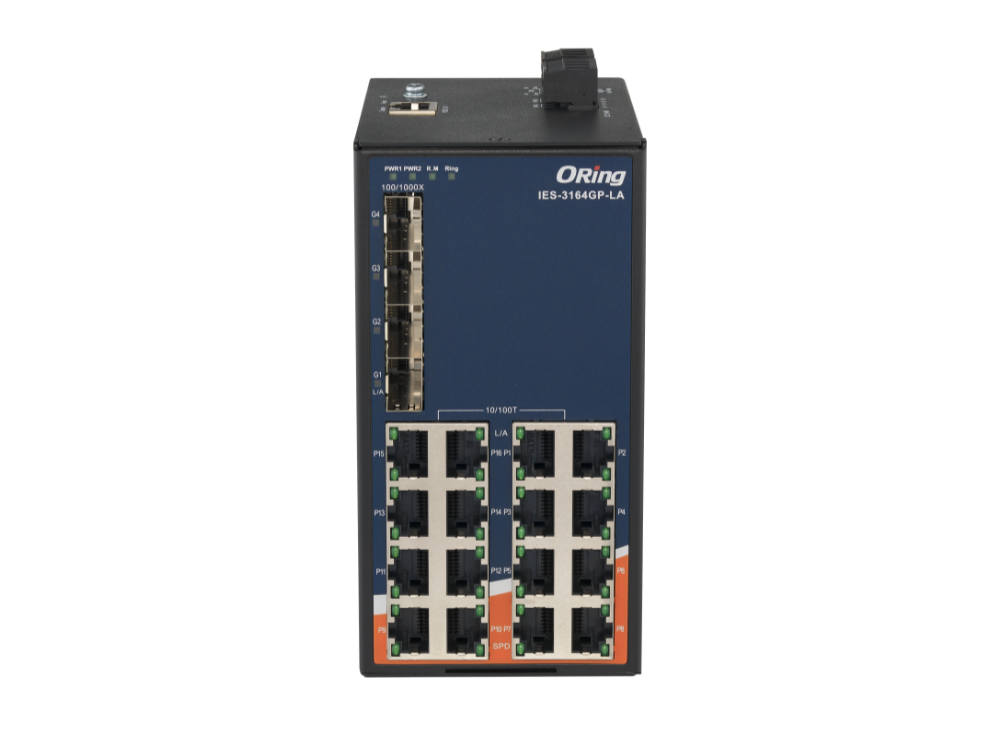

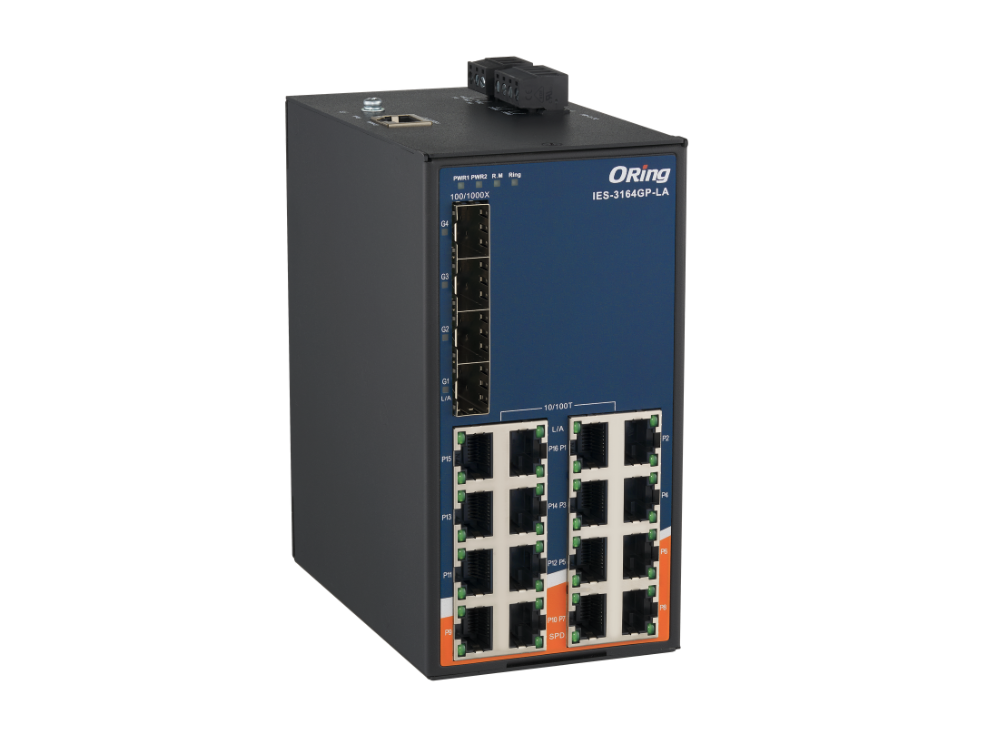

| IES-3164GP-LA | 16 x RJ45 10/100 + 4 SFP 100/1000, 10 W, 76 mm de large, relais d'alarme | Concentration d'un local technique, anneau et liaisons fibre supplémentaires |
Caractéristiques techniques
| Ports | IES-3082GP-LA : 8 x RJ45 10/100 + 2 x SFP 100/1000BASE-X ; IES-3164GP-LA : 16 x RJ45 10/100 + 4 x SFP 100/1000BASE-X |
| Console | RS-232 sur RJ45, 115 200 bit/s |
| Commutation | Store-and-forward, latence 10 µs, 8 000 adresses MAC, tampon 4,1 Mbit, 4 files de priorité |
| Bande passante | 5,6 Gbit/s (IES-3082GP-LA), 11,2 Gbit/s (IES-3164GP-LA) |
| VLAN et multicast | 4 096 VLAN 802.1Q, Q-in-Q, GVRP, MVR, 1 024 groupes IGMP v2/v3 |
| Redondance | O-Ring (moins de 30 ms jusqu'à 250 switchs), O-Chain, MRP IEC 62439-2, MSTP, RSTP, STP |
| Sécurité | HTTPS, SSH, ACL, TACACS+, RADIUS, 802.1x, IP source guard, limitation d'adresses MAC par port |
| Services | SNMP v1/v2c/v3, RMON, LLDP, Modbus TCP, NTP et SNTP, DHCP serveur, client, relais et option 82, LACP, miroir de port |
| Alarmes | Syslog, e-mail SMTP, trap SNMP ; relais NO/NC 1 A sous 24 VDC sur IES-3164GP-LA |
| Alimentation | Double entrée 12 à 48 VDC sur bornier 4 broches, protection contre les surintensités |
| Consommation typique | 6 W (IES-3082GP-LA), 10 W (IES-3164GP-LA) |
| Boîtier | IP30, montage rail DIN (kit fourni) |
| Dimensions (L x P x H) | 54,3 x 107 x 145 mm (IES-3082GP-LA) ; 76 x 125 x 145 mm (IES-3164GP-LA) |
| Poids | 676 g (IES-3082GP-LA), 1 073 g (IES-3164GP-LA) |
| Température | Fonctionnement -40 à 75 °C, stockage -40 à 85 °C, humidité 5 à 95 % sans condensation |
| Conformité | CE (EN 55035, EN 55032), FCC Part 15 B classe A, EN 61000-6-4, chocs IEC 60068-2-27, vibrations IEC 60068-2-6, sécurité EN 62368-1 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports, 13 à 20 ports
- Fonctions réseau
- Administrable, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Connecteur
- RJ45, emplacement SFP, bornier 4 broches, console RJ45
- Redondance
- O-Ring (moins de 30 ms jusqu'à 250 switchs), O-Chain, MRP IEC 62439-2, MSTP, RSTP, STP
- Température de fonctionnement
- -40 à 75 °C
- Garantie
- 5 ans
- Ports
- 8 FE + 2 SFP 100/1000, 16 FE + 4 SFP 100/1000
Contenu et accessoires compatibles
Livré avec le switch et son kit rail DIN, le CD d'outils ORing, un guide d'installation rapide et un câble console.
- Alimentations rail DIN 12 à 48 VDC de nos alimentations rail DIN, deux blocs pour la redondance
- Modules SFP 1G (1 Gbit/s) ou SFP100 (100 Mbit/s) ORing, multimode ou monomode
Documentation
Questions fréquentes
Les ports SFP fonctionnent-ils à 100 Mbit/s et à 1 Gbit/s ?
Oui. Les emplacements SFP sont en 100/1000BASE-X : un module SFP100 assure une liaison 100 Mbit/s vers un ancien équipement, un module SFP 1G une liaison Gigabit vers un autre switch.
Quelle différence entre l'IES-3082GP-LA et l'IES-3164GP-LA ?
Le 3082GP-LA compte 8 ports cuivre et 2 SFP dans un boîtier de 54,3 mm. Le 3164GP-LA double la capacité, 16 ports cuivre et 4 SFP, en 76 mm de large, et ajoute un relais d'alarme NO/NC.
Quelle différence avec la série IGS-3000 ?
Les IGS-3084GP-LA et IGS-3164GP-LA ont des ports cuivre Gigabit. Les IES-3000-LA restent en Fast Ethernet sur le cuivre, ce qui suffit pour des automates, compteurs ou passerelles, avec des uplinks SFP Gigabit.
Peut-on intégrer le switch dans un anneau d'un autre constructeur ?
Oui, grâce au MRP normalisé IEC 62439-2 ou au RSTP. Entre switchs ORing, l'anneau O-Ring se reforme en moins de 30 ms jusqu'à 250 équipements.
Quelle alimentation prévoir ?
Une ou deux sources de 12 à 48 VDC sur le bornier 4 broches. La consommation typique est de 6 W pour le 3082GP-LA et 10 W pour le 3164GP-LA ; une petite alimentation rail DIN 24 VDC convient.
Demander un devis pour le IES-3000-LA
Indiquez la référence, les modules SFP souhaités et les quantités : nous vous répondons sous 24 h ouvrées avec une offre adaptée à votre volume. Un technicien peut vous aider à choisir les optiques et la topologie réseau.
Produits similaires
Voir toute la catégorieMilesight MS-S - Switch PoE non administrable 4 à 24 ports, option SFP
- Aucune (filaire)
- Ethernet
- Fibre optique

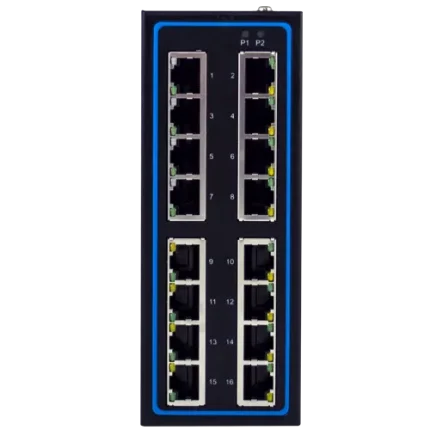

ATOP EH2316-2G - Switch Ethernet industriel non manageable 16 ports, 2 Gigabit
- Aucune (filaire)
- Ethernet
- 13 à 20 ports
ORing IGPS-9822DGP+ - Switch PoE industriel manageable 12 ports uplinks 10G
- Aucune (filaire)
- Ethernet
- Fibre optique

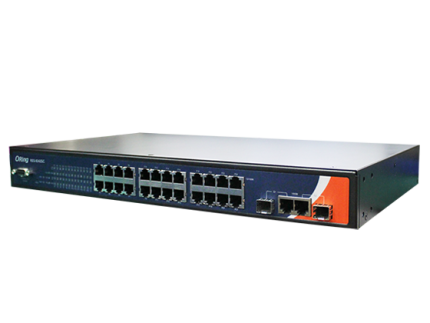

ORing RES-9242GC - Switch manageable rack 19 pouces 24 ports + 2 combo Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits ORing
Toute la gamme ORing
ORing IDS-312L / IDS-322 - Serveur de ports série RS-232/422/485 Ethernet
- Aucune (filaire)
- Ethernet
- RS-485
ORing IGPS-1082GP - Switch PoE industriel Gigabit 8 ports et 2 SFP
- Aucune (filaire)
- Ethernet
- Fibre optique

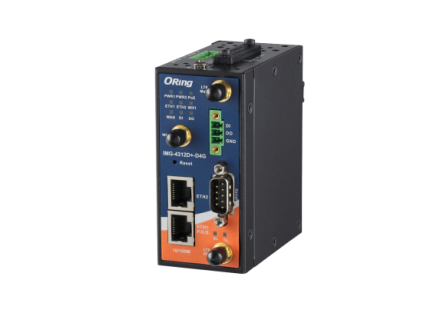

ORing IMG-4312 - Passerelle cellulaire 4G industrielle Wi-Fi et port série
