ORing IES-3000 - Switch Ethernet industriel manageable Fast Ethernet, rail DIN
- 8, 10, 16, 18 ou 24 ports, RJ45 10/100 avec fibre SC, SFP ou combo Gigabit selon version
- Anneau O-Ring en moins de 30 ms, O-Chain, MRP IEC 62439-2, MSTP/RSTP
- SNMP v1/v2c/v3, Modbus TCP, VLAN 802.1Q, IGMP, relais d’alarme
- Entrées redondantes 12 à 48 VDC, boîtier aluminium IP30 rail DIN
- -40 à 75 °C, EN 50155 sur IES-3082GC, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports, 24 à 28 ports, 6 à 8 ports, 9 à 12 ports |
| Fonctions réseau | Administrable, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Connecteur | RJ45, SC, emplacement SFP, bornier 6 ou 7 broches, jack d’alimentation selon version |
| Redondance | O-Ring (moins de 30 ms jusqu’à 250 switchs), O-Chain, MRP IEC 62439-2, MSTP, RSTP, STP |
| Température de fonctionnement | -40 à 75 °C |
| Garantie | 5 ans |
| Ports | 8 FE RJ45, 6 FE + 2 fibres multimode SC 2 km, 6 FE + 2 fibres monomode SC 30 km, 7 FE + 3 combo Gigabit, 8 FE + 2 SFP 100/1000, 8 FE + 2 combo Gigabit, EN 50155, 16 FE RJ45, 16 FE + 2 combo Gigabit, 24 FE RJ45 |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch Ethernet industriel manageable ORing IES-3000 regroupe des modèles Fast Ethernet de 8 à 24 ports pour rail DIN. Les versions de base sont tout cuivre ; d'autres ajoutent 2 fibres SC intégrées, 2 emplacements SFP 100/1000 ou des ports combo Gigabit pour monter un anneau rapide. Toutes partagent le même logiciel de niveau 2 : VLAN, QoS, IGMP, SNMP v3 et Modbus TCP.
Il fiabilise le réseau des automates, compteurs et passerelles dans les armoires techniques : O-Ring, O-Chain et MRP reconstituent la boucle en moins de 30 ms, et le boîtier aluminium IP30 fonctionne de -40 à 75 °C. Retrouvez l'ensemble de nos switchs Ethernet industriels et la gamme ORing.
Points forts du IES-3000
- De 8 à 24 ports RJ45 10/100, avec fibre SC, SFP 100/1000 ou combo Gigabit selon la version
- Anneau O-Ring rétabli en moins de 30 ms sur 250 switchs, O-Chain pour interconnecter plusieurs anneaux
- MRP IEC 62439-2, MSTP, RSTP et STP pour s'intégrer dans un réseau multi-constructeur
- SNMP v1/v2c/v3, RMON, LLDP et Modbus TCP pour la supervision depuis la GTB
- VLAN 802.1Q, Q-in-Q, QoS 802.1p, IGMP snooping, 802.1x
- Double ou triple entrée 12 à 48 VDC et relais d'alarme 1 A sous 24 VDC
- Boîtier aluminium IP30, -40 à 75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Immeuble tertiaire : un switch par armoire d'étage, bouclés en anneau fibre
- Établissements de santé et d'enseignement : séparation par VLAN des automates CVC, du comptage et de la sûreté
- Industrie et logistique : raccordement d'automates et de pupitres en environnement perturbé
- Collectivités : stations de pompage ou bâtiments techniques reliés en fibre monomode jusqu'à 30 km
Intégration et compatibilité
Le switch transporte BACnet/IP, Modbus TCP, MQTT ou OPC UA de façon transparente ; les VLAN 802.1Q isolent chaque lot technique et la QoS 802.1p priorise le trafic critique. L'IGMP snooping limite la diffusion des flux multicast, par exemple la vidéo ou certaines découvertes BACnet. Le switch se supervise en SNMP v1/v2c/v3 (traps, RMON) et en Modbus TCP.
Configuration par interface web, Telnet, console RS-232 ou utilitaire Open-Vision. Les protocoles MRP et RSTP facilitent l'insertion dans un anneau existant d'un autre constructeur. Les ports SFP acceptent les modules ORing SFP100 et SFP 1G, à retrouver parmi nos modules SFP et convertisseurs fibre.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IES-3080 | 8 x RJ45 10/100, triple entrée, 5 W, 710 g | Armoire GTB ou automate, réseau cuivre simple |
| IES-3062FX-MM-SC | 6 x RJ45 + 2 fibres multimode SC 2 km, 9 W, 735 g | Anneau fibre entre bâtiments d'un campus |
| IES-3062FX-SS-SC | 6 x RJ45 + 2 fibres monomode SC 30 km, 9 W, 735 g | Sites éloignés, longues liaisons extérieures |
| IES-3073GC | 7 x RJ45 + 3 combo Gigabit (RJ45 ou SFP), DDM, 12 W, 1 045 g | Anneau Gigabit plus un uplink vers le cœur de réseau |

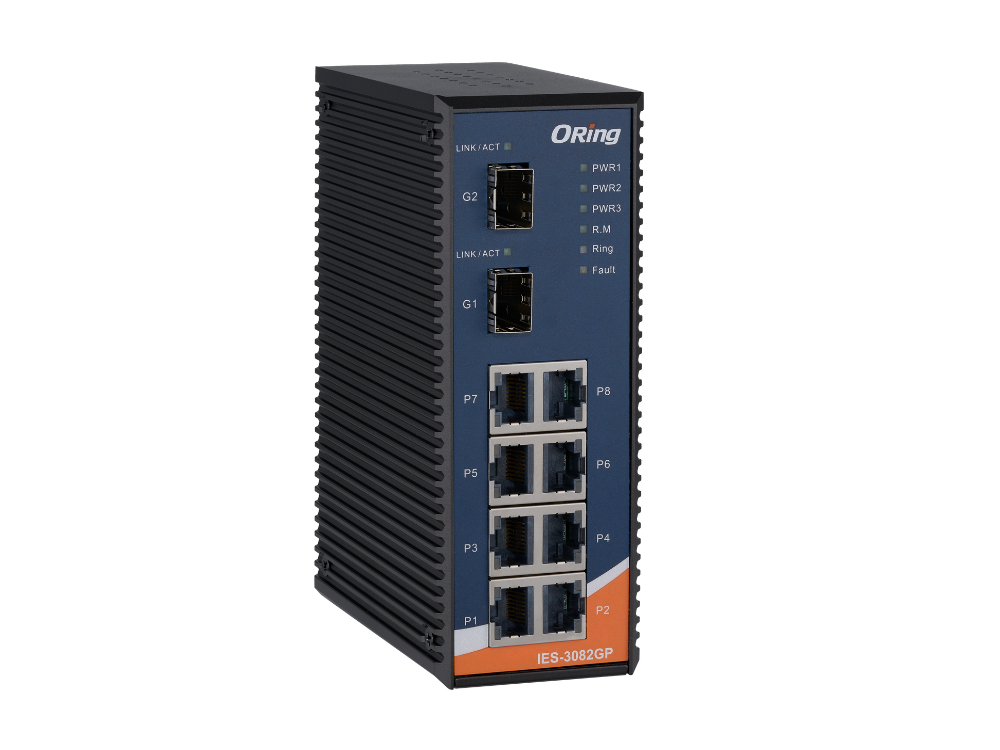

| IES-3082GP | 8 x RJ45 + 2 SFP 100/1000, PTP client, 8 W max, 750 g | Anneau fibre Gigabit au choix du module |
| IES-3082GC | 8 x RJ45 + 2 combo Gigabit, conforme EN 50155, 10,8 W, 1 140 g | Environnements soumis aux vibrations, transport |
| IES-3160 | 16 x RJ45 10/100, 15 W, 1 060 g | Armoire d'étage dense |
| IES-3162GC | 16 x RJ45 + 2 combo Gigabit, 15 W, 1 220 g | Local technique avec uplinks Gigabit |
| IES-3240 | 24 x RJ45 10/100, 15 W, 1 052 g | Grand tableau ou local TGBT, forte densité de ports |
Caractéristiques techniques
| Ports cuivre | 8, 6, 7, 16 ou 24 x RJ45 10/100BASE-T(X), auto MDI/MDI-X |
| Ports fibre et Gigabit | IES-3062FX : 2 x 100BASE-FX SC ; IES-3082GP : 2 x SFP 100/1000 ; IES-3073GC, 3082GC, 3162GC : 2 ou 3 ports combo RJ45 10/100/1000 ou SFP 100/1000 |
| Fibre intégrée IES-3062FX | Multimode 1310 nm 2 km, bilan 7,5 dB ; monomode 1310 nm 30 km, bilan 19 dB |
| Commutation | Store-and-forward, table de 8 000 adresses MAC, 4 files de priorité, 1 024 groupes IGMP |
| Redondance | O-Ring (moins de 30 ms jusqu'à 250 switchs), O-Chain, MRP IEC 62439-2, MSTP, RSTP, STP |
| Administration | Web, Telnet, console CLI RS-232, Open-Vision, SNMP v1/v2c/v3, RMON, LLDP |
| Fonctions réseau | VLAN 802.1Q et Q-in-Q, QoS 802.1p, IGMP snooping, agrégation de ports, sécurité par adresse MAC, 802.1x, Modbus TCP |
| Alarmes | Syslog, e-mail, trap SNMP, relais 1 A sous 24 VDC |
| Alimentation | Triple entrée 12 à 48 VDC (bornier 7 broches + jack 12 à 45 VDC) sur IES-3080, 3062FX et 3082GP ; double entrée 12 à 48 VDC sur bornier 6 broches sur les autres |
| Consommation typique | 5 W (IES-3080) à 15 W (IES-3160, 3162GC, 3240) |
| Boîtier | Aluminium IP30, rail DIN et fixation murale |
| Dimensions (L x P x H) | 54,2 x 107,1 x 145,4 mm (8 et 10 ports) ; 74,3 x 109,2 x 153,6 mm (IES-3073GC) ; 74,3 x 107,5 x 153,6 mm (IES-3082GC, 3160) ; 96,4 x 108,5 x 154 mm (IES-3162GC, 3240) |
| Poids | 710 g à 1 220 g selon version |
| Température | Fonctionnement -40 à 75 °C, stockage -40 à 85 °C, humidité 5 à 95 % sans condensation |
| Sécurité électrique | EN 62368-1, UL 61010-1 et UL 61010-2-201 selon version |
| Ferroviaire | IES-3082GC conforme aux exigences EN 50155 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports, 9 à 12 ports, 13 à 20 ports, 24 à 28 ports
- Fonctions réseau
- Administrable, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire), UL / cUL
- Autonomie
- Sans objet (alimenté)
- Connecteur
- RJ45, SC, emplacement SFP, bornier 6 ou 7 broches, jack d'alimentation selon version
- Redondance
- O-Ring (moins de 30 ms jusqu'à 250 switchs), O-Chain, MRP IEC 62439-2, MSTP, RSTP, STP
- Température de fonctionnement
- -40 à 75 °C
- Garantie
- 5 ans
- Ports
- 8 FE RJ45, 6 FE + 2 fibres multimode SC 2 km, 6 FE + 2 fibres monomode SC 30 km, 7 FE + 3 combo Gigabit, 8 FE + 2 SFP 100/1000, 8 FE + 2 combo Gigabit, EN 50155, 16 FE RJ45, 16 FE + 2 combo Gigabit, 24 FE RJ45
Contenu et accessoires compatibles
Livré avec kits rail DIN et mural selon version, CD d'outils, guide rapide et câble console.
- Alimentation 12 à 48 VDC : blocs rail DIN de nos alimentations rail DIN, deux blocs pour une alimentation redondante
- Modules SFP100 (100 Mbit/s) et SFP 1G (1 Gbit/s) ORing pour les versions GP et GC
- Logiciel Open-Vision pour l'administration centralisée
Documentation
Questions fréquentes
Quelle version choisir pour un anneau entre bâtiments ?
Pour une fibre existante à 100 Mbit/s, l'IES-3062FX intègre directement deux ports SC, multimode 2 km ou monomode 30 km. Pour un anneau à 1 Gbit/s ou un choix libre de distance, prenez l'IES-3082GP et ses deux emplacements SFP 100/1000, ou une version GC à ports combo.
Qu'est-ce qu'un port combo Gigabit ?
C'est un port double : on utilise soit la prise RJ45 10/100/1000, soit l'emplacement SFP 100/1000 associé. Les IES-3073GC, 3082GC et 3162GC en disposent, ce qui permet de passer du cuivre à la fibre sans changer de switch.
Le switch peut-il remonter ses alarmes à la GTB ?
Oui. Il émet des traps SNMP, des e-mails et des messages Syslog, et expose des données en Modbus TCP. Le relais 1 A sous 24 VDC peut être câblé sur une entrée TOR pour signaler une perte d'alimentation ou de lien.
Quelle différence avec la série IES-3000-LA ?
Les IES-3082GP-LA et IES-3164GP-LA sont plus récents et économiques, avec SFP 100/1000 et sécurité étendue (ACL, TACACS+, RADIUS). La série IES-3000 offre plus de combinaisons, dont la fibre SC intégrée et les combos Gigabit.
Demander un devis pour le IES-3000
Précisez la référence, le nombre de ports, le type de fibre et les quantités : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée à votre volume. Notre équipe technique peut aussi vous aider à choisir les modules SFP et la topologie en anneau.
