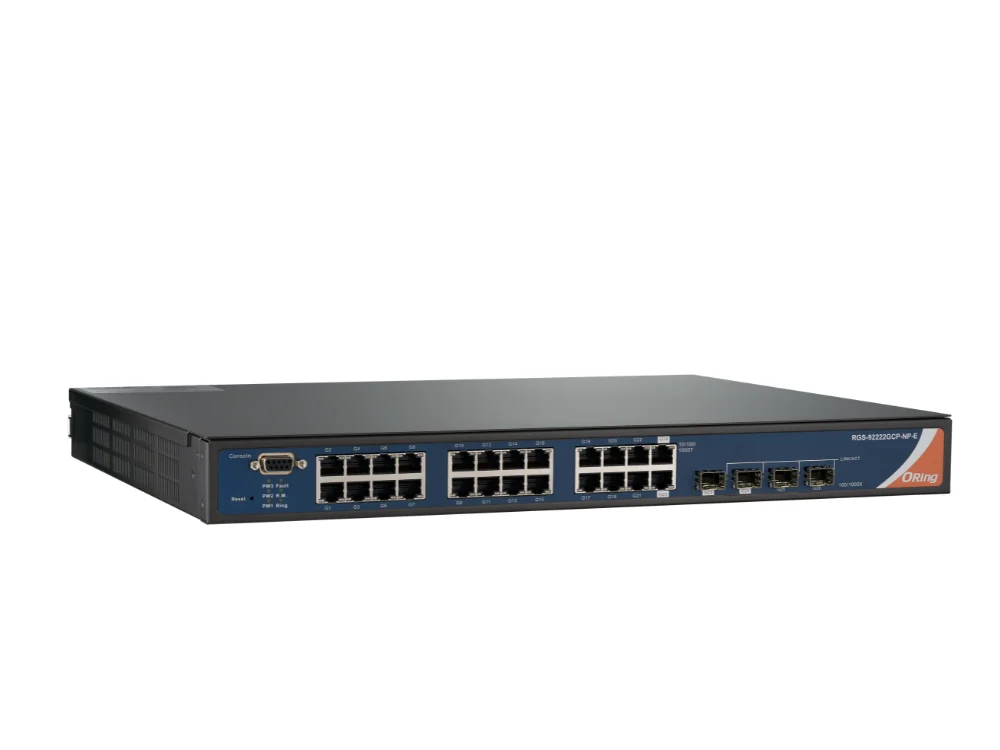

Façade du switch manageable ORing RGS-92222GCP-NP-E avec ports RJ45 et cages SFP
Switch rack 19 pouces ORing RGS-92222GCP-NP 26 ports Gigabit, vue de trois quarts
Façade du switch manageable ORing RGS-92222GCP-NP-E avec ports RJ45 et cages SFP
Switch rack fibre ORing RGS-9168GCP avec 16 ports combo et 8 SFP
ORing RGS-9168GCP - Switch Ethernet industriel manageable rack 24 ports fibre
Revenir aux produits
Switch rack ORing RGS-9244GP 24 ports Gigabit et 4 SFP, vue de trois quarts
ORing RGS-9244GP - Switch industriel manageable rack 19 pouces 28 ports Gigabit
ORing
2 versions

ORing RGS-92222GCP - Switch industriel manageable rack 19 pouces 26 ports

  • 26 ports : 22 RJ45 Gigabit, 2 ports combo RJ45/SFP et 2 cages SFP 100/1000
  • Anneau O-Ring rétabli en moins de 30 ms sur 250 switchs, MRP, MSTP
  • Cybersécurité certifiée IEC 62443-4-2, HTTPS, SSH, 802.1X, SNMPv3
  • Alimentation 100 à 240 VAC, double 48 VDC et relais en version -E
  • Format rack 19 pouces 1U, -40 à +75 °C, garantie 5 ans
Connectivité radioAucune (filaire)
Interfaces et bus de terrainEthernet, Fibre optique
Protocoles IP et intégrationE-mail (SMTP), Modbus TCP, SNMP
UsageGTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux
AlimentationSecteur 100-240 V AC, Très basse tension DC (5 à 60 V)
Type de montageRack 19 pouces
Nombre de ports Ethernet24 à 28 ports
Fonctions réseauAdministrable, Gigabit, Ports SFP / fibre, Redondance en anneau
Entrées et sortiesSortie relais
VarianteRGS-92222GCP-NP : alimentation 100 à 240 VAC ; RGS-92222GCP-NP-E : 100 à 240 VAC + double 48 VDC, relais de défaut
ConnecteurRJ45 x 22, combo RJ45/SFP x 2, cage SFP x 2, console RS-232 DB9
Débit10/100/1000 Mbit/s cuivre, 100 ou 1000 Mbit/s SFP
RedondanceO-Ring (< 30 ms, 250 switchs), Open-Ring, O-Chain, MRP, MSTP/RSTP
CybersécuritéDéveloppement IEC 62443-4-1, certification IEC 62443-4-2
Température de fonctionnement-40 à +75 °C
Dimensions443,7 x 200 x 44 mm (NP) ; 431 x 342 x 44 mm (NP-E)
VersionStandard, secteur AC, Enhanced, AC + double 48 VDC
  • Aucune (filaire)
  • Ethernet
  • Fibre optique
  • Modbus TCP
  • SNMP
  • E-mail (SMTP)

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.

  • Tarif professionnel sur devisRéponse sous 24 h ouvrées
  • Délai à la commandePrécisé dans votre devis
  • Conseil technique avant-venteChoix du matériel, protocoles et intégration
  • Tarif selon les quantitésIndiquez vos volumes dans la demande
Fiche technique PDFUn conseiller : 01 34 91 90 20

Le switch rack manageable 26 ports ORing RGS-92222GCP regroupe 22 ports RJ45 Gigabit, 2 ports combo cuivre ou fibre et 2 cages SFP dans un châssis 19 pouces de 1U. Il sert de switch de distribution dans une baie de brassage ou un local technique, là où l'on doit concentrer automates, contrôleurs GTB, caméras et serveurs tout en reliant d'autres bâtiments en fibre optique.

Intégrateurs GTB, DSI et exploitants y trouvent un équipement de qualité industrielle : plage de fonctionnement de -40 à +75 °C, anneau redondant rétabli en moins de 30 ms et cybersécurité certifiée IEC 62443-4-2. Il complète la gamme de switchs Ethernet industriels ORing proposée sur SmartBuildings.

Points forts du RGS-92222GCP

  • 22 ports RJ45 10/100/1000BaseT(X) avec MDI/MDIX automatique
  • 2 ports combo Gigabit (RJ45 ou SFP 100/1000) et 2 cages SFP 100/1000BaseX avec diagnostic DDM
  • Redondance O-Ring inférieure à 30 ms sur 250 switchs, Open-Ring, O-Chain, MRP (IEC 62439-2) et MSTP/RSTP
  • Bande passante de commutation 52 Gbit/s, latence 7 µs, table de 8 000 adresses MAC
  • Jusqu'à 4 095 VLAN, 8 files de priorité, trames jumbo de 9,6 Ko, agrégation de liens LACP (IEEE 802.3ad)
  • Développé selon IEC 62443-4-1 et certifié IEC 62443-4-2
  • Version -E : double entrée 48 VDC (36 à 72 VDC) et relais de défaut 1 A sous 24 VDC
  • Fonctionnement de -40 à +75 °C, humidité 5 à 95 % sans condensation, garantie 5 ans

Applications en bâtiment et sur site technique

  • Tertiaire et sièges sociaux : switch de distribution en baie pour les réseaux GTB, contrôle d'accès et vidéoprotection, séparés par VLAN.
  • Campus, hôpitaux et universités : liaisons fibre entre bâtiments sur les ports SFP et anneau redondant pour garder la supervision active en cas de coupure.
  • Datacenters et salles techniques : réseau d'administration des onduleurs, armoires de climatisation et capteurs d'environnement, isolé du réseau informatique.
  • Industrie et logistique : cœur de réseau d'atelier tolérant la chaleur et le froid, avec redondance MRP compatible avec les automates PROFINET.
  • Collectivités : agrégation de sites techniques (stations, réservoirs, éclairage public) raccordés en fibre et supervisés en SNMP.

Intégration et compatibilité

Le RGS-92222GCP s'administre par interface web en HTTPS, Telnet, SSH, console série RS-232 et par l'utilitaire Windows Open-Vision d'ORing, qui affiche la topologie et surveille l'ensemble des switchs du site. La sauvegarde et la restauration de configuration peuvent se faire avec le module DBU-01.

Côté supervision, il supporte SNMP v1, v2c et v3, RMON, LLDP et Modbus TCP, ce qui permet de remonter l'état des ports dans une GTB ou un outil de supervision réseau. Il intègre aussi un client SMTP pour les alertes, un serveur SNTP, DHCP serveur, client et relais, IGMP snooping v2/v3 (256 groupes par VLAN), IPv6 et Ethernet basse consommation IEEE 802.3az.

La sécurité repose sur 802.1X, RADIUS, listes de contrôle d'accès, IP Source Guard, limitation d'adresses MAC, liaison IP et MAC (Device Binding) et blocage matériel des flux DoS et DDoS. La QoS par adresse IP ou par port applicatif réserve la bande passante aux flux vidéo. Les ports SFP acceptent les modules SFP 100 Mbit/s et 1 Gbit/s.

Versions disponibles

RéférenceDifférenceUsage conseillé
RGS-92222GCP-NPAlimentation 100 à 240 VAC par cordon, sans relais, profondeur 200 mmBaie informatique alimentée par onduleur secteur
RGS-92222GCP-NP-ESecteur 100 à 240 VAC + double 48 VDC (36 à 72 VDC), relais de défaut 1 A, profondeur 342 mmLocal technique avec alimentation 48 VDC secourue ou redondance d'alimentation exigée

Caractéristiques techniques

Ports cuivre22 x RJ45 10/100/1000BaseT(X), MDI/MDIX auto
Ports combo2 x RJ45 10/100/1000BaseT(X) ou SFP 100/1000BaseX
Ports fibre2 x SFP 100/1000BaseX, DDM
ConsoleRS-232 sur DB9, 115 200 bit/s, 8, N, 1
Normes EthernetIEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3ad, 802.1p, 802.1Q, 802.1w, 802.1s, 802.1X, 802.1AB, 802.3az
CommutationStore-and-forward, 52 Gbit/s, latence 7 µs
Table MAC / mémoire8 000 adresses ; DRAM 128 Mo, flash 128 Mbit
VLAN4 095 VLAN, VID 1 à 4094
Trames jumboJusqu'à 9,6 Ko
RedondanceO-Ring (< 30 ms, 250 switchs), Open-Ring, O-Chain, MRP (sur demande), Fast Recovery, MSTP/RSTP/STP
Alimentation NP100 à 240 VAC par cordon, 22 W typ., protection contre les surcharges
Alimentation NP-E100 à 240 VAC par cordon + double 48 VDC (36 à 72 VDC) sur bornier 6 points, 23 W typ., protection contre l'inversion de polarité côté DC
Relais de défautNP-E uniquement : 1 A sous 24 VDC
Dimensions (L x P x H)NP : 443,7 x 200 x 44 mm ; NP-E : 431 x 342 x 44 mm
PoidsNP : 2 850 g ; NP-E : 4 360 g
MontageRack 19 pouces, 1U
Température de fonctionnement-40 à +75 °C
Température de stockage-40 à +85 °C
Humidité5 à 95 % sans condensation
CybersécuritéIEC 62443-4-1, IEC 62443-4-2
CEMFCC Part 15, CISPR (EN 55032) classe A ; EN 61000-4-2, -3, -4, -5, -6, -8, -11
Chocs, chute, vibrationsIEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-6
Garantie5 ans

Critères de sélection

Connectivité radio
Aucune (filaire)
Interfaces et bus de terrain
Ethernet, Fibre optique
Protocoles IP et intégration
Modbus TCP, SNMP, E-mail (SMTP)
Usage
GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
Alimentation
Secteur 100-240 V AC, Très basse tension DC (5 à 60 V)
Type de montage
Rack 19 pouces
Nombre de ports Ethernet
24 à 28 ports
Fonctions réseau
Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
Entrées et sorties
Sortie relais
Variante
RGS-92222GCP-NP : alimentation 100 à 240 VAC ; RGS-92222GCP-NP-E : 100 à 240 VAC + double 48 VDC, relais de défaut
Connecteur
RJ45 x 22, combo RJ45/SFP x 2, cage SFP x 2, console RS-232 DB9
Débit
10/100/1000 Mbit/s cuivre, 100 ou 1000 Mbit/s SFP
Redondance
O-Ring (< 30 ms, 250 switchs), Open-Ring, O-Chain, MRP, MSTP/RSTP
Cybersécurité
Développement IEC 62443-4-1, certification IEC 62443-4-2
Température de fonctionnement
-40 à +75 °C
Dimensions
443,7 x 200 x 44 mm (NP) ; 431 x 342 x 44 mm (NP-E)
Version
Standard, secteur AC, Enhanced, AC + double 48 VDC

Contenu et accessoires compatibles

Livré avec le switch, le kit de fixation en rack, le cordon d'alimentation, le câble console, le guide d'installation rapide et le CD d'outils ORing.

Accessoires compatibles : modules SFP ORing 100 Mbit/s (SFP100M) et 1 Gbit/s (SFP1G), logiciel Open-Vision M500 (jusqu'à 500 équipements IP), module de sauvegarde DBU-01 et alimentations rail DIN ORing DR-45, DR-75 et DR-120 pour la version -E.

Documentation

Fiche technique ORing RGS-92222GCPWEBTélécharger : Fiche technique ORing RGS-92222GCP

Toutes les documentations ORing

Questions fréquentes

Quelle différence entre le RGS-92222GCP-NP et le RGS-92222GCP-NP-E ?

Les deux versions ont les mêmes 26 ports et le même logiciel. La version -E ajoute une double entrée 48 VDC (36 à 72 VDC) sur bornier 6 points en plus du secteur, ainsi qu'un relais de défaut 1 A sous 24 VDC. Son boîtier est plus profond (342 mm contre 200 mm) et pèse 4,36 kg.

À quoi servent les deux ports combo ?

Chaque port combo offre au choix une prise RJ45 Gigabit ou une cage SFP 100/1000. Avec les deux cages SFP dédiées, le switch peut donc recevoir jusqu'à quatre liaisons fibre, par exemple deux pour l'anneau et deux vers des bâtiments éloignés.

Le RGS-92222GCP peut-il remonter son état à la GTB ?

Oui. Il est supervisable en SNMP v1, v2c et v3 avec RMON, et il supporte Modbus TCP, ce qui permet à un automate ou à un superviseur de lire l'état des ports. Les alertes peuvent aussi partir par e-mail via le client SMTP intégré.

Quelle norme de cybersécurité respecte ce switch ?

Selon la fiche technique de décembre 2024, le RGS-92222GCP est développé selon l'IEC 62443-4-1 et certifié IEC 62443-4-2. Il intègre HTTPS, SSH, 802.1X, RADIUS, listes de contrôle d'accès, IP Source Guard et une protection automatique contre les attaques DoS et DDoS.

À propos de ORing

ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
