Red Lion N-Tron NT-5008 - Switch industriel manageable 8 ports Gigabit
- 8 ports au total, 6 ou 8 ports RJ45 10/100/1000BaseT selon la version
- Option 2 SFP 100/1000 ou 2 fibres SC/ST, de 550 m à 80 km
- Anneau N-Ring environ 30 ms, STP, RSTP, MSTP, SNMP v3, 802.1X
- Double alimentation 10 à 49 VDC, -40 à +85 °C, boîtier métal IP20 rail DIN
- UL Classe I Division 2, ATEX zone 2, IECEx, garantie 3 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Protocoles IP et intégration | SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Autonomie | Sans objet (alimenté) |
| Variante | Tout cuivre, 2 SFP 100/1000, 2 fibres 100BaseFX SC ou ST (2 à 80 km), 2 fibres 1000Base SC (550 m à 80 km) |
| Connecteur | RJ45, SFP (LC), SC ou ST selon version, micro-USB type B, bornier d'alimentation |
| Température de fonctionnement | -40 à +85 °C |
| Garantie | 3 ans |
| Ports | Tout cuivre, 2 SFP 100/1000, 2 x 100BaseFX SC multimode 2 km, 2 x 100BaseFX SC monomode 15 km, 2 x 100BaseFX SC monomode 40 km, 2 x 100BaseFX SC monomode 80 km, 2 x 100BaseFX ST multimode 2 km, 2 x 100BaseFX ST monomode 15 km, 2 x 100BaseFX ST monomode 40 km, 2 x 100BaseFX ST monomode 80 km, 2 x 1000BaseSX SC multimode 550 m, 2 x 1000BaseLX SC monomode 10 km, 2 x 1000BaseLX SC monomode 40 km, 2 x 1000BaseLX SC monomode 80 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
- SNMP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch industriel manageable 8 ports Red Lion N-Tron NT-5008 appartient à la série NT5000, une gamme de commutateurs Gigabit de niveau 2 pensée pour les armoires électriques et les locaux techniques. Ses huit ports se déclinent en tout cuivre RJ45 10/100/1000 ou en six ports cuivre complétés par deux liaisons fibre (SFP, 100BaseFX ou 1000Base), dans un boîtier métallique compact pour rail DIN.
Il s'adresse aux intégrateurs GTB, aux exploitants et aux services techniques qui veulent un réseau d'automatismes fiable, supervisé et sécurisé, sans passer par un équipement de baie informatique. La double alimentation 10 à 49 VDC, la plage de -40 à +85 °C et l'anneau N-Ring de 30 ms environ limitent les coupures de supervision. Découvrez l'ensemble de nos switchs Ethernet industriels et la gamme Red Lion et N-Tron.
Points forts du NT-5008
- 8 ports au total, dont 6 ou 8 ports RJ45 10/100/1000BaseT selon la version
- Deux liaisons fibre au choix : SFP double mode 100/1000, 100BaseFX SC ou ST, 1000BaseSX ou 1000BaseLX SC
- Portées fibre de 550 m à 80 km selon le module et le type de fibre
- Anneau N-Ring avec rétablissement d'environ 30 ms, plus STP, RSTP et MSTP
- Double entrée d'alimentation 10 à 49 VDC protégée contre l'inversion de polarité
- Fonctionnement de -40 à +85 °C, chocs 200 g et vibrations 15 g
- Homologations UL Classe I Division 2, ATEX zone 2, IECEx et UKEx
- Démarrage rapide, trafic transmis en moins de 20 secondes, garantie 3 ans
Applications en bâtiment et sur site technique
- Réseau d'automates et de régulateurs CVC dans une chaufferie, une centrale de traitement d'air ou une sous-station
- Raccordement fibre d'un bâtiment annexe, d'un parking ou d'un poste de livraison à la GTB centrale d'un campus
- Armoire de supervision d'une station de pompage ou de traitement d'eau d'une collectivité
- Réseau d'équipements techniques dans un entrepôt logistique ou un atelier où la température varie fortement
Intégration et compatibilité
Le NT-5008 transporte sans les modifier les protocoles de terrain et de GTB qui circulent sur Ethernet : BACnet/IP, Modbus TCP, MQTT, OPC UA ou EtherNet/IP. Les VLAN 802.1Q séparent par exemple le réseau CVC, le comptage d'énergie et la vidéosurveillance, tandis que la QoS 802.1p et le snooping IGMP automatique maîtrisent les flux multicast. Côté supervision, le switch répond en SNMP v1, v2c et v3, envoie ses événements vers un serveur syslog et dispose d'un contact d'alarme câblable sur une entrée TOR d'automate.
La mise en service passe par une interface web graphique dotée d'un assistant de démarrage, ou par la ligne de commande (CLI). Le fichier de configuration texte se recopie d'un switch NT5000 à l'autre, pratique pour déployer une série d'armoires identiques.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

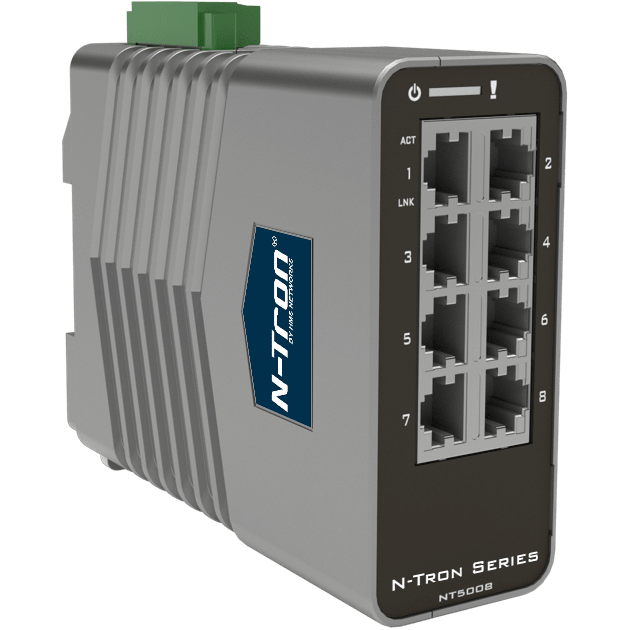

| NT-5008-000-0000 | Tout cuivre | Armoire tout cuivre |

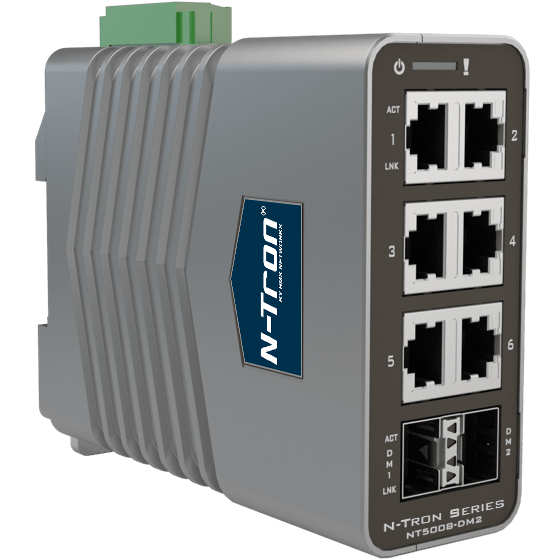

| NT-5008-DM2-0000 | 2 SFP 100/1000 | Fibre choisie à la mise en service |

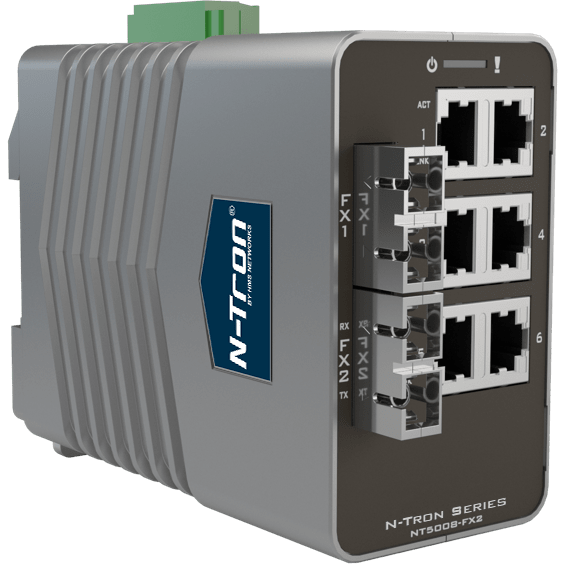

| NT-5008-FX2-SC00 | 2 x 100BaseFX SC multimode 2 km | Fibre multimode existante sur site |
| NT-5008-FX2-SC15 | 2 x 100BaseFX SC monomode 15 km | Campus, site étendu |
| NT-5008-FX2-SC40 | 2 x 100BaseFX SC monomode 40 km | Sites distants |
| NT-5008-FX2-SC80 | 2 x 100BaseFX SC monomode 80 km | Très longue distance |

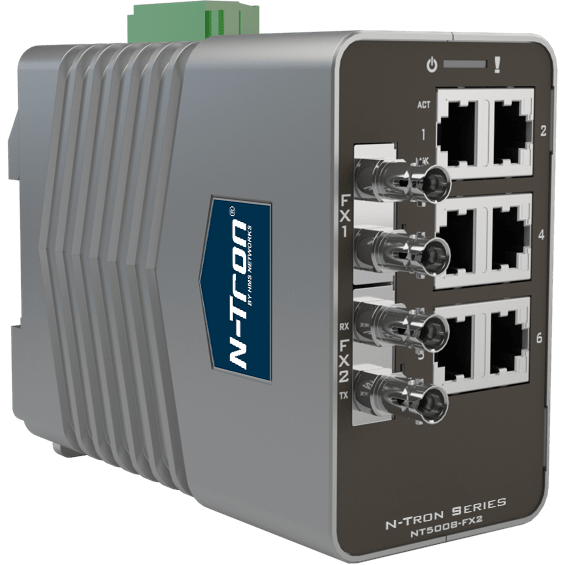

| NT-5008-FX2-ST00 | 2 x 100BaseFX ST multimode 2 km | Fibre multimode existante sur site |
| NT-5008-FX2-ST15 | 2 x 100BaseFX ST monomode 15 km | Campus, site étendu |
| NT-5008-FX2-ST40 | 2 x 100BaseFX ST monomode 40 km | Sites distants |
| NT-5008-FX2-ST80 | 2 x 100BaseFX ST monomode 80 km | Très longue distance |
| NT-5008-GX2-SC00 | 2 x 1000BaseSX SC multimode 550 m | Dorsale Gigabit d'un bâtiment |
| NT-5008-GX2-SC10 | 2 x 1000BaseLX SC monomode 10 km | Dorsale Gigabit de campus |
| NT-5008-GX2-SC40 | 2 x 1000BaseLX SC monomode 40 km | Sites distants en Gigabit |
| NT-5008-GX2-SC80 | 2 x 1000BaseLX SC monomode 80 km | Très longue distance Gigabit |
Caractéristiques techniques
| Commutation | Switch Ethernet manageable de niveau 2 (Layer 2) |
|---|---|
| Nombre total de ports | 8 |
| Ports cuivre | RJ45 10/100/1000BaseT : 8 (tout cuivre) ou 6 (DM2, FX2, GX2) |
| Ports fibre | DM2 : 2 emplacements SFP 100/1000 (LC), modules en option ; FX2 : 2 x 100BaseFX SC ou ST ; GX2 : 2 x 1000BaseSX ou 1000BaseLX SC |
| Ports console et service | 1 port micro-USB type B |
| Alimentation | Double entrée 10 à 49 VDC, protégée contre l'inversion de polarité |
| Alarme | Contact d'alarme et LED de défaut configurables |
| Température de fonctionnement | -40 à +85 °C |
| Température de stockage | -40 à +85 °C |
| Humidité relative | 10 à 95 % sans condensation |
| Altitude maximale d'installation | 3 048 m |
| Boîtier | Métallique, IP20 |
| Montage | Rail DIN (support fourni) ou mural |
| Poids net | 780 g (tout cuivre), 807 g (DM2), environ 993 g (FX2 et GX2) |
| Vibrations | IEC 68-2-6 : 15 g, 5 à 200 Hz |
| Chocs | IEC 68-2-27 : 200 g, 10 ms |
| Redondance | N-Ring (environ 30 ms), STP, RSTP, MSTP, LACP |
| Administration | Web avec assistant, CLI, SNMP v1, v2c, v3, N-View 2 |
| Gestion du trafic | VLAN 802.1Q, QoS 802.1p, IGMP v1 à v3, contrôle des tempêtes, limitation de débit par port |
| Services réseau | Serveur DHCP, option 82, NTP, miroir de ports, diagnostic de câble |
| Journalisation | Journal d'événements local et syslog |
| Sécurité | HTTPS, SSH, 802.1X avec RADIUS, sécurité MAC par port |
| Certifications | CE, FCC, RoHS, UL/CSA 61010-1, UL 121201 (Classe I Division 2), ATEX II 3 G Ex ec nC IIC T4 Gc, IECEx, UKEx |
| Démarrage | Trafic transmis en moins de 20 secondes |
| Garantie constructeur | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Protocoles IP et intégration
- SNMP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Autonomie
- Sans objet (alimenté)
- Variante
- Tout cuivre, 2 SFP 100/1000, 2 fibres 100BaseFX SC ou ST (2 à 80 km), 2 fibres 1000Base SC (550 m à 80 km)
- Connecteur
- RJ45, SFP (LC), SC ou ST selon version, micro-USB type B, bornier d'alimentation
- Température de fonctionnement
- -40 à +85 °C
- Garantie
- 3 ans
- Ports
- Tout cuivre, 2 SFP 100/1000, 2 x 100BaseFX SC multimode 2 km, 2 x 100BaseFX SC monomode 15 km, 2 x 100BaseFX SC monomode 40 km, 2 x 100BaseFX SC monomode 80 km, 2 x 100BaseFX ST multimode 2 km, 2 x 100BaseFX ST monomode 15 km, 2 x 100BaseFX ST monomode 40 km, 2 x 100BaseFX ST monomode 80 km, 2 x 1000BaseSX SC multimode 550 m, 2 x 1000BaseLX SC monomode 10 km, 2 x 1000BaseLX SC monomode 40 km, 2 x 1000BaseLX SC monomode 80 km
Contenu et accessoires compatibles
Le switch est livré avec son support de montage rail DIN. Les versions DM2 reçoivent des modules SFP 100 Mbit/s ou Gigabit à commander séparément, en fibre multimode, monomode ou cuivre : retrouvez-les parmi nos convertisseurs fibre et modules SFP. Prévoyez une alimentation rail DIN 24 VDC, doublée si possible.
Documentation
Questions fréquentes
Quelle version du NT-5008 choisir pour relier deux bâtiments ?
Tout dépend de la fibre déjà posée. En multimode, la version FX2-SC00 ou FX2-ST00 couvre 2 km en 100 Mbit/s et la GX2-SC00 couvre 550 m en Gigabit. En monomode, les versions FX2 vont jusqu'à 15, 40 ou 80 km et les GX2 jusqu'à 10, 40 ou 80 km. La version DM2 laisse le choix du module SFP.
Les modules SFP sont-ils fournis avec le NT-5008-DM2-0000 ?
Non, les deux emplacements SFP double mode 100/1000 sont livrés vides. Il faut ajouter un module adapté au type de fibre et à la distance, ou un module cuivre.
Le NT-5008 peut-il être supervisé depuis une GTB ?
Oui. Il dialogue en SNMP v1, v2c et v3 avec la plupart des superviseurs, envoie ses événements en syslog et dispose d'un contact d'alarme que l'on peut câbler sur une entrée d'automate ou de régulateur.
Quelle différence avec le NT-5010 ?
Le NT-5010 garde huit ports cuivre Gigabit en plus des deux liaisons fibre, soit dix ports au total. Le NT-5008 compte huit ports au total, dont six en cuivre sur les versions fibrées, et existe aussi en version tout cuivre.
À propos de Red Lion
Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le NT-5008
Indiquez la version retenue, la quantité et la nature des liaisons fibre à raccorder : nous répondons sous 24 h ouvrées avec un tarif adapté aux volumes. Notre équipe vous aide aussi à choisir le bon couple fibre et connecteur avant la commande.
Produits similaires
Voir toute la catégorieORing IGS-9000 - Switch Ethernet industriel manageable Gigabit rail DIN
- Aucune (filaire)
- Ethernet
- Fibre optique

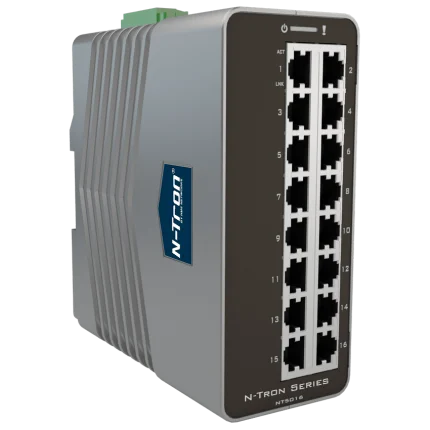

Red Lion N-Tron NT-5016 - Switch industriel manageable 16 ports Gigabit
