Red Lion N-Tron NT-5010 - Switch industriel manageable 10 ports Gigabit
- 8 ports RJ45 10/100/1000BaseT et 2 ports fibre ou SFP, 10 ports au total
- Fibre 100BaseFX ou 1000Base, multimode ou monomode, de 550 m à 80 km
- Anneau N-Ring environ 30 ms, VLAN, QoS, SNMP v3, RADIUS 802.1X
- Double alimentation 10 à 49 VDC, -40 à +85 °C, boîtier métal IP20 rail DIN
- UL Classe I Division 2, ATEX zone 2, IECEx, garantie 3 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Protocoles IP et intégration | SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Nombre de ports Ethernet | 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Autonomie | Sans objet (alimenté) |
| Variante | 8 RJ45 Gigabit + 2 SFP 100/1000, 2 fibres 100BaseFX SC ou ST (2 à 80 km) ou 2 fibres 1000Base SC (550 m à 80 km) |
| Connecteur | RJ45, SFP (LC), SC ou ST selon version, micro-USB type B, bornier d'alimentation |
| Température de fonctionnement | -40 à +85 °C |
| Garantie | 3 ans |
| Ports | 2 SFP 100/1000, 2 x 100BaseFX SC multimode 2 km, 2 x 100BaseFX SC monomode 15 km, 2 x 100BaseFX SC monomode 40 km, 2 x 100BaseFX SC monomode 80 km, 2 x 100BaseFX ST multimode 2 km, 2 x 100BaseFX ST monomode 15 km, 2 x 100BaseFX ST monomode 40 km, 2 x 100BaseFX ST monomode 80 km, 2 x 1000BaseSX SC multimode 550 m, 2 x 1000BaseLX SC monomode 10 km, 2 x 1000BaseLX SC monomode 40 km, 2 x 1000BaseLX SC monomode 80 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
- SNMP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch industriel manageable 10 ports Red Lion N-Tron NT-5010 associe huit ports cuivre RJ45 10/100/1000 à deux liaisons fibre, sous forme d'emplacements SFP ou de ports 100BaseFX et 1000Base intégrés. Membre de la série NT5000, il apporte la commutation Gigabit de niveau 2 et la redondance en anneau dans un boîtier métallique compact pour rail DIN.
C'est le format type d'un switch de distribution d'étage ou d'armoire : huit équipements raccordés en cuivre, deux fibres pour entrer et sortir d'un anneau. Les bureaux d'études et intégrateurs GTB l'utilisent pour bâtir des dorsales fibre robustes entre locaux techniques, avec une supervision SNMP et un contact d'alarme. Comparez-le avec nos autres switchs Ethernet industriels ou parcourez la gamme Red Lion et N-Tron.
Points forts du NT-5010
- 10 ports au total : 8 ports RJ45 10/100/1000BaseT et 2 ports fibre
- Fibre au choix : 2 SFP double mode 100/1000, 2 x 100BaseFX SC ou ST, 2 x 1000BaseSX ou 1000BaseLX SC
- Portées de 2 km en multimode 100 Mbit/s et jusqu'à 80 km en monomode
- Anneau N-Ring prêt à l'emploi, rétablissement d'environ 30 ms, STP, RSTP et MSTP
- Double entrée 10 à 49 VDC protégée contre l'inversion de polarité
- Plage de fonctionnement -40 à +85 °C, chocs 200 g, vibrations 15 g
- Homologations UL Classe I Division 2, ATEX zone 2, IECEx et UKEx
- Interface web avec tableau de bord graphique, CLI, N-View 2, garantie 3 ans
Applications en bâtiment et sur site technique
- Switch d'étage ou de local technique dans un immeuble tertiaire, relié en anneau fibre au cœur de réseau GTB
- Interconnexion des bâtiments d'un campus d'enseignement ou d'un établissement de santé par fibre monomode
- Collecte des compteurs d'énergie, centrales de mesure et automates d'une plateforme logistique
- Réseau de télégestion d'une station d'épuration ou d'un réseau de chaleur réparti sur plusieurs kilomètres
- Armoire d'utilités d'un datacenter : CVC, groupes froids, onduleurs et TGBT sur un VLAN dédié
Intégration et compatibilité
Le NT-5010 se place entre les équipements de terrain et le superviseur sans rien imposer côté protocole : BACnet/IP, Modbus TCP, KNXnet/IP, MQTT ou OPC UA traversent le switch de façon transparente. Les VLAN 802.1Q isolent chaque lot technique, la QoS 802.1p priorise les flux critiques et l'IGMP v1 à v3 automatique contient la diffusion multicast. Les deux ports fibre se prêtent bien à un anneau N-Ring : il suffit de relier les switchs NT5000 en boucle par leurs ports N-Ring préconfigurés et de désigner l'un d'eux comme gestionnaire.
Pour l'exploitation, le switch remonte son état en SNMP v1, v2c et v3, envoie ses événements en syslog et actionne un contact d'alarme configurable. N-View 2 centralise la surveillance et les mises à jour de firmware. La sécurité repose sur HTTPS, SSH, l'authentification 802.1X avec RADIUS, la sécurité MAC par port et des droits utilisateurs à plusieurs niveaux.
Versions disponibles
Toutes les versions conservent huit ports cuivre Gigabit. Seule la partie fibre change.
| Référence | Différence | Usage conseillé |
|---|---|---|

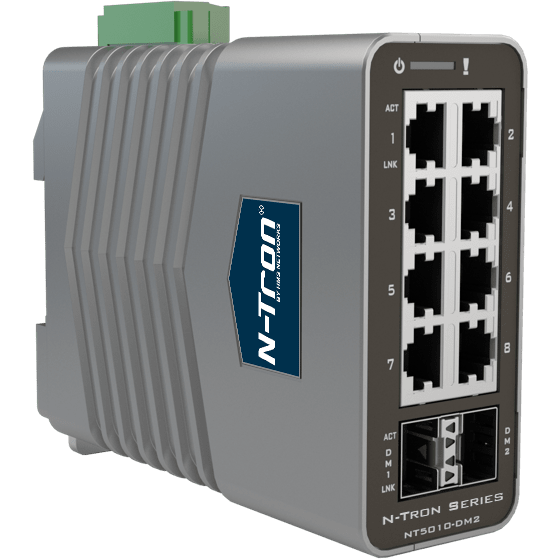

| NT-5010-DM2-0000 | 2 SFP 100/1000 | Fibre choisie à la mise en service |

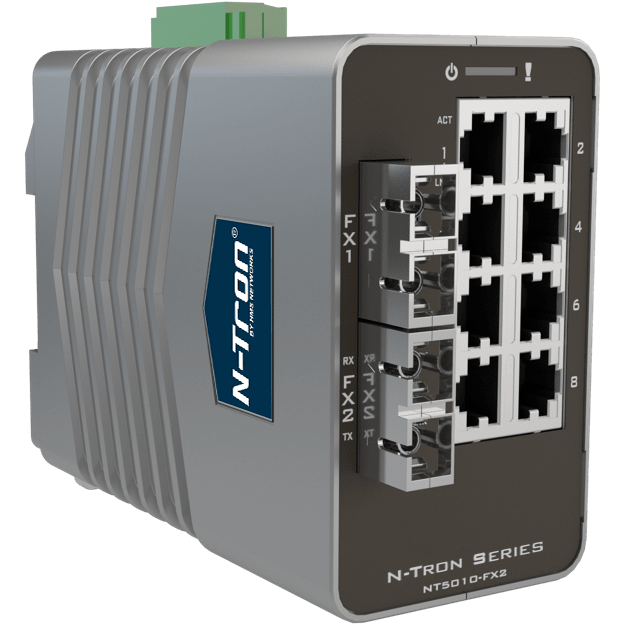

| NT-5010-FX2-SC00 | 2 x 100BaseFX SC multimode 2 km | Fibre multimode existante sur site |
| NT-5010-FX2-SC15 | 2 x 100BaseFX SC monomode 15 km | Campus, site étendu |
| NT-5010-FX2-SC40 | 2 x 100BaseFX SC monomode 40 km | Sites distants |
| NT-5010-FX2-SC80 | 2 x 100BaseFX SC monomode 80 km | Très longue distance |

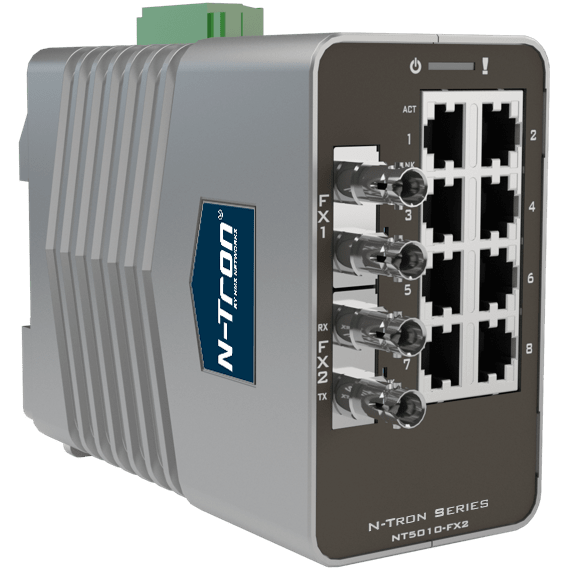

| NT-5010-FX2-ST00 | 2 x 100BaseFX ST multimode 2 km | Fibre multimode existante sur site |
| NT-5010-FX2-ST15 | 2 x 100BaseFX ST monomode 15 km | Campus, site étendu |
| NT-5010-FX2-ST40 | 2 x 100BaseFX ST monomode 40 km | Sites distants |
| NT-5010-FX2-ST80 | 2 x 100BaseFX ST monomode 80 km | Très longue distance |

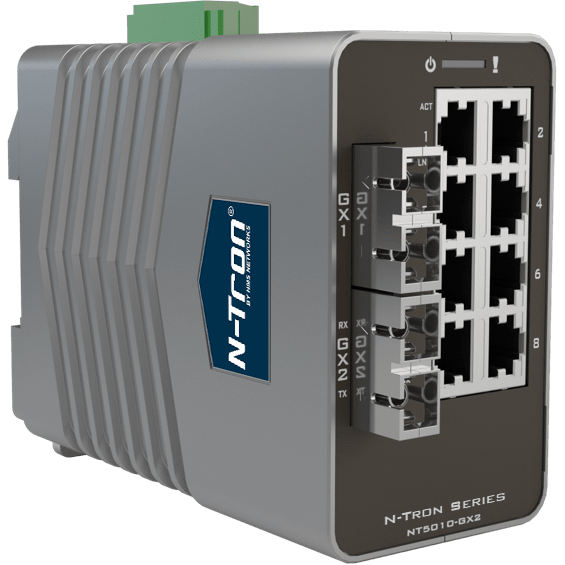

| NT-5010-GX2-SC00 | 2 x 1000BaseSX SC multimode 550 m | Dorsale Gigabit d'un bâtiment |
| NT-5010-GX2-SC10 | 2 x 1000BaseLX SC monomode 10 km | Dorsale Gigabit de campus |
| NT-5010-GX2-SC40 | 2 x 1000BaseLX SC monomode 40 km | Sites distants en Gigabit |
| NT-5010-GX2-SC80 | 2 x 1000BaseLX SC monomode 80 km | Très longue distance Gigabit |
Caractéristiques techniques
| Commutation | Switch Ethernet manageable de niveau 2 (Layer 2) |
|---|---|
| Nombre total de ports | 10 |
| Ports cuivre | 8 x RJ45 10/100/1000BaseT sur toutes les versions |
| Ports fibre | DM2 : 2 emplacements SFP 100/1000 (LC), modules en option ; FX2 : 2 x 100BaseFX SC ou ST ; GX2 : 2 x 1000BaseSX ou 1000BaseLX SC |
| Ports console et service | 1 port micro-USB type B |
| Alimentation | Double entrée 10 à 49 VDC, protégée contre l'inversion de polarité |
| Alarme | Contact d'alarme et LED de défaut configurables |
| Température de fonctionnement | -40 à +85 °C |
| Température de stockage | -40 à +85 °C |
| Humidité relative | 10 à 95 % sans condensation |
| Altitude maximale d'installation | 3 048 m |
| Boîtier | Métallique, IP20 |
| Montage | Rail DIN (support fourni) ou mural |
| Poids net | 807 g (DM2), environ 993 g (FX2 et GX2) |
| Vibrations | IEC 68-2-6 : 15 g, 5 à 200 Hz |
| Chocs | IEC 68-2-27 : 200 g, 10 ms |
| Redondance | N-Ring (environ 30 ms), STP, RSTP, MSTP, LACP |
| Administration | Web avec assistant, CLI, SNMP v1, v2c, v3, N-View 2 |
| Gestion du trafic | VLAN 802.1Q, QoS 802.1p, IGMP v1 à v3, contrôle des tempêtes, limitation de débit par port |
| Services réseau | Serveur DHCP, option 82, NTP, miroir de ports, diagnostic de câble |
| Journalisation | Journal d'événements local et syslog |
| Sécurité | HTTPS, SSH, 802.1X avec RADIUS, sécurité MAC par port |
| Certifications | CE, FCC, RoHS, UL/CSA 61010-1, UL 121201 (Classe I Division 2), ATEX II 3 G Ex ec nC IIC T4 Gc, IECEx, UKEx |
| Démarrage | Trafic transmis en moins de 20 secondes |
| Garantie constructeur | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Protocoles IP et intégration
- SNMP
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Nombre de ports Ethernet
- 9 à 12 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Autonomie
- Sans objet (alimenté)
- Variante
- 8 RJ45 Gigabit + 2 SFP 100/1000, 2 fibres 100BaseFX SC ou ST (2 à 80 km) ou 2 fibres 1000Base SC (550 m à 80 km)
- Connecteur
- RJ45, SFP (LC), SC ou ST selon version, micro-USB type B, bornier d'alimentation
- Température de fonctionnement
- -40 à +85 °C
- Garantie
- 3 ans
- Ports
- 2 SFP 100/1000, 2 x 100BaseFX SC multimode 2 km, 2 x 100BaseFX SC monomode 15 km, 2 x 100BaseFX SC monomode 40 km, 2 x 100BaseFX SC monomode 80 km, 2 x 100BaseFX ST multimode 2 km, 2 x 100BaseFX ST monomode 15 km, 2 x 100BaseFX ST monomode 40 km, 2 x 100BaseFX ST monomode 80 km, 2 x 1000BaseSX SC multimode 550 m, 2 x 1000BaseLX SC monomode 10 km, 2 x 1000BaseLX SC monomode 40 km, 2 x 1000BaseLX SC monomode 80 km
Contenu et accessoires compatibles
Le NT-5010 est livré avec son support rail DIN. La version DM2 accepte des modules SFP 100 Mbit/s ou Gigabit, multimode, monomode ou cuivre, à commander à part parmi nos modules SFP et convertisseurs fibre. Prévoyez une alimentation rail DIN 24 VDC, ou deux pour exploiter la redondance d'alimentation.
Documentation
Questions fréquentes
Peut-on monter un anneau redondant avec plusieurs NT-5010 ?
Oui. Les switchs NT5000 intègrent la technologie N-Ring : on relie les switchs en boucle par leurs ports d'anneau, on désigne un gestionnaire et le réseau se rétablit en 30 ms environ en cas de coupure. STP, RSTP et MSTP restent disponibles pour les réseaux mixtes.
Quelle est la différence entre les versions FX2 et GX2 ?
Les versions FX2 offrent deux ports fibre 100BaseFX à 100 Mbit/s, en connecteurs SC ou ST. Les versions GX2 passent à 1 Gbit/s sur fibre (1000BaseSX en multimode, 1000BaseLX en monomode), en connecteurs SC.
Le NT-5010 existe-t-il en version tout cuivre ?
Non, toutes les références du NT-5010 comportent deux ports fibre ou deux emplacements SFP. Pour un switch entièrement cuivre, orientez-vous vers le NT-5008 tout cuivre (8 ports) ou le NT-5016 (16 ports).
Quelle alimentation prévoir ?
Le switch accepte de 10 à 49 VDC sur deux entrées redondantes, protégées contre l'inversion de polarité. Une alimentation rail DIN 24 VDC est la solution la plus courante en armoire.
À propos de Red Lion
Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le NT-5010
Précisez la référence souhaitée, le type de fibre installée et le nombre de switchs du projet pour recevoir une offre sous 24 h ouvrées. Les tarifs dépendent des quantités, et un technicien peut valider avec vous l'architecture en anneau.
