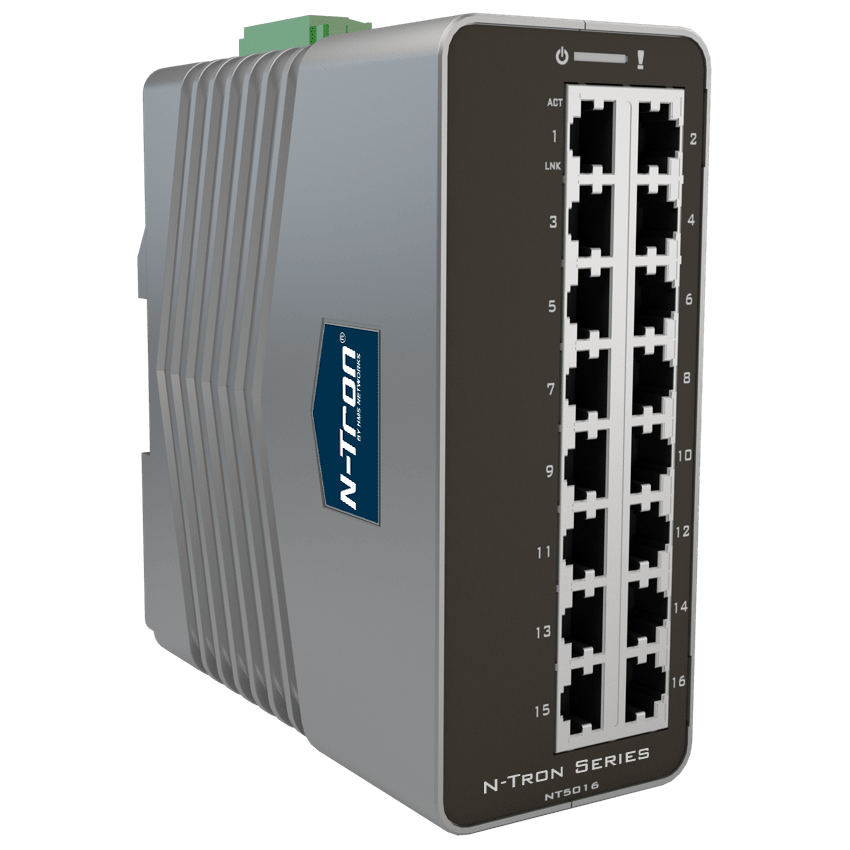

Red Lion N-Tron NT-5016 - Switch industriel manageable 16 ports Gigabit
- 16 ports RJ45 10/100/1000BaseT, switch manageable de niveau 2
- Anneau N-Ring environ 30 ms, STP, RSTP, MSTP, VLAN et QoS
- SNMP v1, v2c et v3, syslog, 802.1X avec RADIUS
- Double alimentation 10 à 49 VDC, -40 à +80 °C, boîtier métal IP20 rail DIN
- UL Classe I Division 2, ATEX zone 2, IECEx, garantie 3 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Protocoles IP et intégration | SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Interfaces et bus de terrain | Ethernet |
| Nombre de ports Ethernet | 13 à 20 ports |
| Fonctions réseau | Administrable, Gigabit, Redondance en anneau |
| Autonomie | Sans objet (alimenté) |
| Connecteur | 16 x RJ45, micro-USB type B, bornier d'alimentation |
| Température de fonctionnement | -40 à +80 °C |
| Garantie | 3 ans |
- Aucune (filaire)
- Ethernet
- SNMP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch industriel manageable 16 ports Red Lion N-Tron NT-5016 offre seize ports RJ45 10/100/1000 dans un boîtier métallique pour rail DIN. C'est le modèle tout cuivre le plus dense de la série NT5000, destiné aux armoires qui regroupent de nombreux automates, régulateurs, centrales de mesure ou passerelles.
Les intégrateurs GTB et les services techniques y trouvent les fonctions d'un switch administrable de niveau 2 (VLAN, QoS, SNMP v3, 802.1X) sans renoncer à la tenue industrielle : double entrée 10 à 49 VDC, plage de -40 à +80 °C et homologations pour zones classées. Pour d'autres densités ou des liaisons fibre, consultez nos switchs Ethernet industriels et la gamme Red Lion et N-Tron.
Points forts du NT-5016
- 16 ports RJ45 10/100/1000BaseT dans un boîtier rail DIN de 962 g
- Anneau N-Ring avec rétablissement d'environ 30 ms, STP, RSTP, MSTP et LACP
- VLAN 802.1Q, QoS 802.1p, IGMP v1 à v3 automatique et limitation de débit par port
- Double entrée d'alimentation 10 à 49 VDC protégée contre l'inversion de polarité
- Fonctionnement de -40 à +80 °C, humidité 10 à 95 % sans condensation
- SNMP v1, v2c et v3, syslog et contact d'alarme configurable
- Homologations UL Classe I Division 2, ATEX zone 2, IECEx et UKEx
- Garantie constructeur 3 ans
Applications en bâtiment et sur site technique
- Armoire GTB principale d'un immeuble de bureaux regroupant automates, régulateurs de zone et serveurs de supervision
- Tableau de chaufferie ou de production de froid avec de nombreux équipements communicants Ethernet
- Coffret de comptage d'énergie concentrant compteurs, centrales de mesure et passerelles Modbus TCP
- Local technique d'un établissement d'enseignement ou d'un hôpital alimentant plusieurs lots techniques séparés par VLAN
- Ligne de production ou atelier exposé à la chaleur, aux vibrations et aux perturbations électromagnétiques
Intégration et compatibilité
Le NT-5016 achemine de façon transparente les protocoles des lots techniques : BACnet/IP, Modbus TCP, MQTT, OPC UA, EtherNet/IP ou PROFINET selon les équipements raccordés. Ses VLAN 802.1Q et VLAN par port séparent le CVC, l'éclairage, le comptage ou la vidéo, et le contrôle des tempêtes broadcast et multicast protège les automates sensibles aux surcharges.
Le switch se configure par une interface web graphique avec assistant de démarrage ou par la CLI, et sa configuration texte se duplique facilement sur d'autres switchs NT5000. Il s'intègre à la supervision en SNMP v1, v2c et v3, en syslog et par son contact d'alarme. Le logiciel N-View 2 surveille plusieurs switchs depuis une seule fenêtre et planifie les mises à jour. HTTPS, SSH, 802.1X avec RADIUS et sécurité MAC par port complètent la protection contre les accès non autorisés.
Caractéristiques techniques
| Référence | NT-5016-000-0000 |
|---|---|
| Commutation | Switch Ethernet manageable de niveau 2 (Layer 2) |
| Ports cuivre | 16 x RJ45 10/100/1000BaseT |
| Ports fibre | Aucun (version tout cuivre) |
| Ports console et service | 1 port micro-USB type B |
| Alimentation | Double entrée 10 à 49 VDC, protégée contre l'inversion de polarité |
| Alarme | Contact d'alarme et LED de défaut configurables |
| Température de fonctionnement | -40 à +80 °C |
| Température de stockage | -40 à +85 °C |
| Humidité relative | 10 à 95 % sans condensation |
| Altitude maximale d'installation | 3 048 m |
| Boîtier | Métallique, IP20 |
| Montage | Rail DIN (support fourni) ou mural |
| Poids net | 962 g |
| Vibrations | IEC 68-2-6 : 15 g, 5 à 200 Hz |
| Chocs | IEC 68-2-27 : 200 g, 10 ms |
| Redondance | N-Ring (environ 30 ms), STP, RSTP, MSTP, LACP |
| Administration | Web avec assistant, CLI, SNMP v1, v2c, v3, N-View 2 |
| Gestion du trafic | VLAN 802.1Q, QoS 802.1p, IGMP v1 à v3, contrôle des tempêtes, limitation de débit par port |
| Services réseau | Serveur DHCP, option 82, NTP, miroir de ports, diagnostic de câble |
| Journalisation | Journal d'événements local et syslog |
| Sécurité | HTTPS, SSH, 802.1X avec RADIUS, sécurité MAC par port |
| Certifications | CE, FCC, RoHS, UL/CSA 61010-1, UL 121201 (Classe I Division 2), ATEX II 3 G Ex ec nC IIC T4 Gc, IECEx, UKEx |
| Démarrage | Trafic transmis en moins de 20 secondes |
| Garantie constructeur | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Protocoles IP et intégration
- SNMP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Interfaces et bus de terrain
- Ethernet
- Nombre de ports Ethernet
- 13 à 20 ports
- Fonctions réseau
- Administrable, Gigabit, Redondance en anneau
- Autonomie
- Sans objet (alimenté)
- Connecteur
- 16 x RJ45, micro-USB type B, bornier d'alimentation
- Température de fonctionnement
- -40 à +80 °C
- Garantie
- 3 ans
Contenu et accessoires compatibles
Le switch est livré avec son support de montage rail DIN ; il peut aussi être fixé au mur. Prévoyez une alimentation rail DIN 24 VDC, ou deux alimentations pour profiter des entrées redondantes. Si le projet demande une sortie fibre vers un autre bâtiment, le NT-5018 ajoute deux ports fibre ou SFP aux seize ports cuivre, et nos convertisseurs fibre permettent aussi de prolonger un port RJ45.
Documentation
Questions fréquentes
Le NT-5016 possède-t-il des ports fibre ou SFP ?
Non, le NT-5016-000-0000 est une version tout cuivre de 16 ports RJ45 10/100/1000. Pour disposer de deux liaisons fibre en plus des 16 ports cuivre, choisissez le NT-5018.
Peut-il s'intégrer à un anneau N-Ring en cuivre ?
Oui. La redondance N-Ring, STP, RSTP et MSTP est disponible sur ce modèle, avec un rétablissement d'environ 30 ms en N-Ring. Les liaisons d'anneau se font alors en cuivre, dans la limite de 100 m par segment Ethernet.
Quelle température supporte le NT-5016 ?
Il fonctionne de -40 à +80 °C et se stocke de -40 à +85 °C, avec une humidité de 10 à 95 % sans condensation.
Comment le superviser depuis une GTB ou un outil réseau ?
Le switch répond en SNMP v1, v2c et v3, envoie ses événements à un serveur syslog et dispose d'un contact d'alarme configurable que l'on peut raccorder à une entrée TOR.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le NT-5016
Envoyez-nous la quantité souhaitée et le contexte d'installation : vous recevez une proposition sous 24 h ouvrées, avec un tarif ajusté au volume. Nous pouvons aussi vérifier avec vous le dimensionnement des ports et de l'alimentation.
