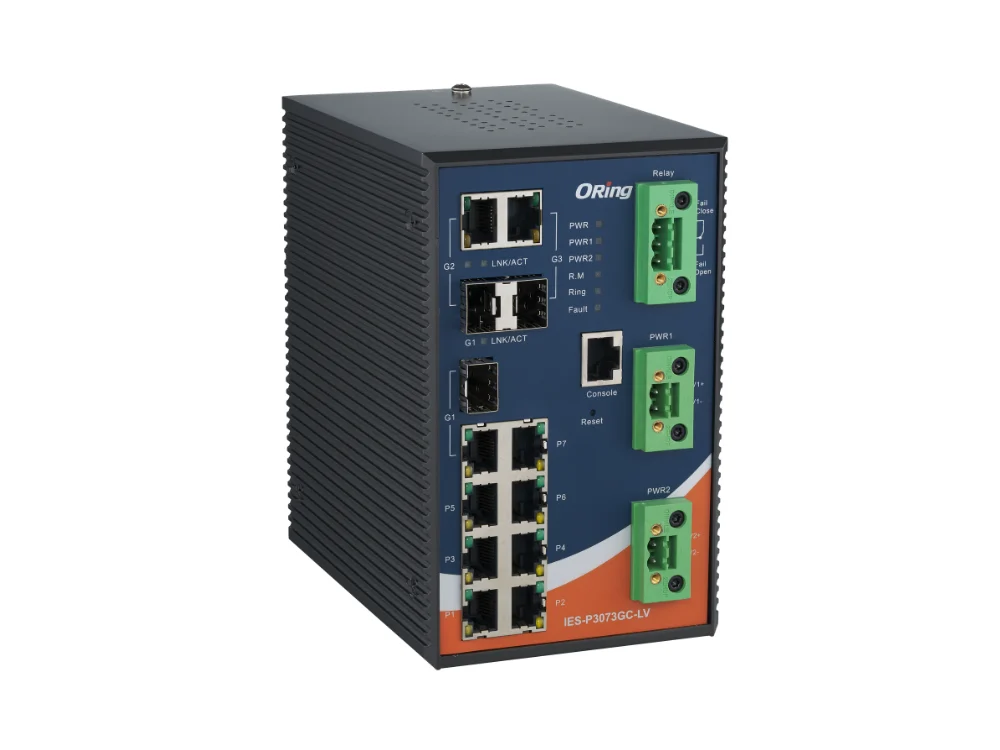

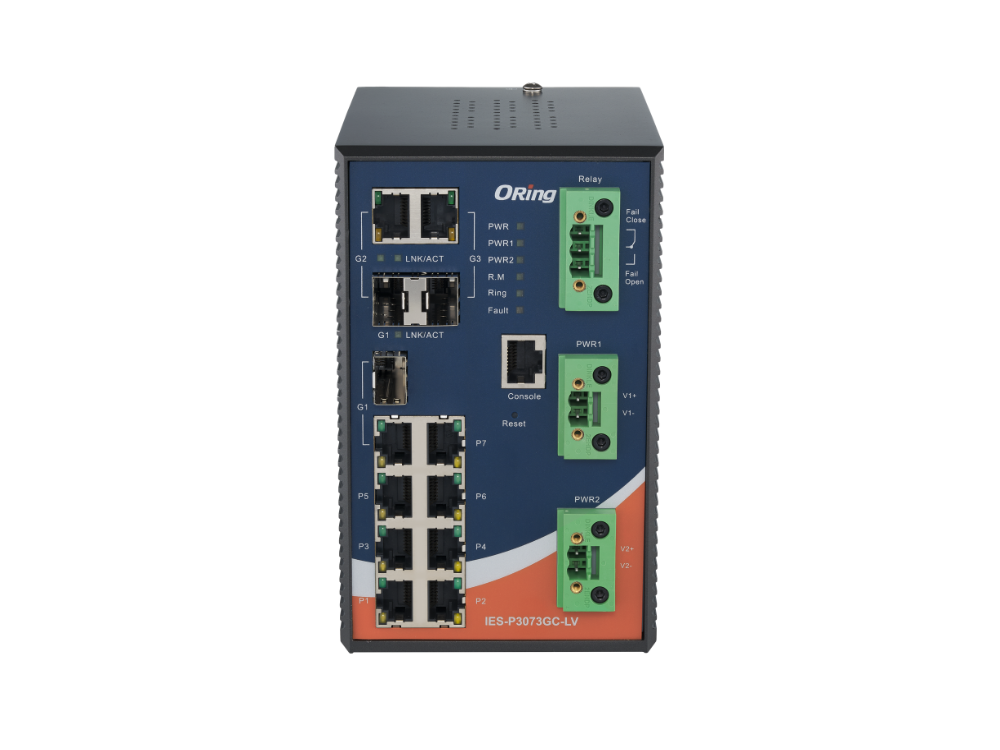

ORing IES-P3073GC - Switch manageable IEC 61850-3 10 ports dont 3 combo Gigabit
- 10 ports : 7 RJ45 10/100 et 3 combo Gigabit RJ45 ou SFP
- Conforme IEC 61850-3 et IEEE 1613 pour postes électriques
- O-Ring moins de 10 ms, Open-Ring, O-Chain, MSTP, PTP client
- Double alimentation HV 85-264 VAC / 88-300 VDC ou LV 12-48 VDC
- Aluminium IP30, -40 à 85 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Haute tension DC (plus de 60 V), Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | IEC 61850-3 |
| Autonomie | Sans objet (alimenté) |
| Ports | 7 x RJ45 10/100 et 3 combo RJ45 Gigabit / SFP 100/1000 |
| Connecteur | RJ45, SFP, bornier, console RJ45 |
| Température de fonctionnement | -40 à 85 °C |
| Garantie | 5 ans |
| Alimentation (version) | Haute tension, Basse tension |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ORing IES-P3073GC est un switch IEC 61850-3 manageable de 10 ports : 7 ports RJ45 10/100BASE-T(X) et 3 ports combo Gigabit (RJ45 ou SFP). Conforme aux normes IEC 61850-3 et IEEE 1613, il est conçu pour les postes de transformation, les installations de production d'énergie et le matériel roulant, là où un switch tertiaire classique ne tient pas.
Il fonctionne de -40 à 85 °C et existe en alimentation haute tension (85 à 264 VAC ou 88 à 300 VDC) ou basse tension (12 à 48 VDC). Pour comparer avec les autres modèles, consultez nos switchs Ethernet industriels.
Points forts du IES-P3073GC
- 7 ports RJ45 10/100BASE-T(X) et 3 ports combo 10/100/1000BASE-T(X) ou SFP 100/1000BASE-X
- Conforme IEC 61850-3 et IEEE 1613 pour les postes électriques
- Anneau O-Ring avec reprise en moins de 10 ms sur 250 switchs, Open-Ring, O-Chain, MSTP
- Synchronisation PTP client et SNTP
- Modbus TCP, SNMP v1/v2c/v3, RMON, LLDP, diagnostic DDM des modules SFP
- Double alimentation HV 85 à 264 VAC / 88 à 300 VDC ou LV 12 à 48 VDC, 12 W typiques
- Boîtier aluminium IP30, -40 à 85 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Poste de livraison HTA ou poste de transformation d'un site tertiaire, hospitalier ou industriel : réseau de communication des relais de protection et des centrales de mesure
- Centrale photovoltaïque ou cogénération : raccordement des onduleurs, compteurs et automates de poste
- Datacenter : réseau de supervision du poste haute tension et des tableaux généraux basse tension
- Collectivités et infrastructures : postes de pompage, éclairage public, tunnels, avec anneau fibre entre les armoires
Intégration et compatibilité
Le switch s'administre par interface web HTTPS, SSH, Telnet, console série RS-232 sur RJ45 ou avec le logiciel ORing Open-Vision. Il remonte son état en SNMP v1/v2c/v3 (traps), en Modbus TCP vers un automate ou un superviseur, et envoie ses alertes par e-mail et Syslog.
Côté réseau : VLAN IEEE 802.1Q avec GVRP et Q-in-Q (4 096 VLAN), QoS 802.1p et ToS/DiffServ, agrégation LACP, filtrage IGMP v2/v3 (1 024 groupes), MVR, serveur et client DHCP, IPv6. Sécurité : 802.1x, RADIUS, TACACS+, verrouillage par adresse MAC. Les ports combo reçoivent nos modules SFP. Toute la gamme est sur la page de la marque ORing.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IES-P3073GC-HV | Double entrée 85 à 264 VAC / 88 à 300 VDC sur borniers 3 points, 1 935 g | Poste électrique avec batterie 110 ou 220 VDC, armoire alimentée en secteur |
| IES-P3073GC-LV | Double entrée 12 à 48 VDC sur borniers 2 points, 1 415 g | Armoire équipée d'une alimentation 24 ou 48 VDC |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 7 x RJ45 10/100BASE-T(X) |
| Ports combo | 3 x RJ45 10/100/1000BASE-T(X) ou SFP 100/1000BASE-X |
| Console | RS-232 sur RJ45, 9 600 bit/s |
| Commutation | Store-and-forward, latence 7 µs, bande passante 7,4 Gbit/s, table MAC 8K, tampon 1 Mbit, 4 files de priorité |
| VLAN | 4 096, IEEE 802.1Q, GVRP, Q-in-Q |
| Redondance | O-Ring (moins de 10 ms sur 250 switchs), Open-Ring, O-Chain, STP/RSTP/MSTP, MRP sur demande |
| Synchronisation | PTP client, SNTP |
| Protocoles | Modbus TCP, SNMP v1/v2c/v3, RMON, LLDP, DHCP serveur/client, IPv6, SMTP, Syslog |
| Sécurité | HTTPS, SSH, 802.1x, RADIUS, TACACS+, sécurité de port par adresse MAC |
| Relais de défaut | 1 A sous 24 VDC |
| Alimentation HV | Double entrée 85 à 264 VAC / 88 à 300 VDC, borniers 3 points |
| Alimentation LV | Double entrée 12 à 48 VDC, borniers 2 points |
| Consommation typique | 12 W |
| Protections | Surcharge, inversion de polarité |
| Boîtier | Aluminium IP30 |
| Dimensions (L x P x H) | 96,4 x 145,5 x 154 mm |
| Poids | 1 935 g (HV), 1 415 g (LV) |
| Montage | Rail DIN ou mural |
| Température de fonctionnement | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Normes | IEC 61850-3, IEEE 1613, CE (EN 55035, EN 55032), FCC Part 15 B classe A, IEC/EN 62368-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V), Haute tension DC (plus de 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- IEC 61850-3
- Autonomie
- Sans objet (alimenté)
- Ports
- 7 x RJ45 10/100 et 3 combo RJ45 Gigabit / SFP 100/1000
- Connecteur
- RJ45, SFP, bornier, console RJ45
- Température de fonctionnement
- -40 à 85 °C
- Garantie
- 5 ans
- Alimentation (version)
- Haute tension, Basse tension
Contenu et accessoires compatibles
Livré avec kit rail DIN, kit de fixation murale, câble console et guide d'installation rapide (cordon secteur sur la version HV). Accessoires compatibles : modules SFP 100 Mbit/s et 1 Gbit/s ORing, logiciel Open-Vision, alimentations rail DIN pour la version LV.
Documentation
Questions fréquentes
Quelle différence entre les versions HV et LV ?
Uniquement l'alimentation et le poids. L'IES-P3073GC-HV accepte deux entrées 85 à 264 VAC ou 88 à 300 VDC sur borniers 3 points (1 935 g), adaptées aux batteries 110 ou 220 VDC des postes électriques. L'IES-P3073GC-LV accepte deux entrées 12 à 48 VDC sur borniers 2 points (1 415 g). Les ports et les fonctions sont identiques.
Que signifie la conformité IEC 61850-3 et IEEE 1613 ?
Ces normes fixent les exigences de tenue aux perturbations électromagnétiques, aux surtensions et aux températures pour les équipements de communication installés dans les postes électriques. Un switch conforme peut être placé à côté des relais de protection et des appareillages haute tension.
Les ports combo acceptent-ils la fibre ?
Oui. Chacun des 3 ports combo s'utilise soit en RJ45 10/100/1000BASE-T(X), soit avec un module SFP 100 ou 1000BASE-X. Le switch prend en charge le diagnostic DDM des modules SFP (tension, courant, température).
Quel temps de reprise en cas de coupure de l'anneau ?
L'anneau propriétaire O-Ring se reconstitue en moins de 10 ms sur 250 switchs. Le switch gère aussi Open-Ring pour rejoindre l'anneau d'un autre constructeur, O-Chain pour chaîner plusieurs anneaux, STP/RSTP/MSTP, et MRP (IEC 62439-2) sur demande.
Comment le superviser depuis la GTB ou un SCADA ?
En SNMP v1/v2c/v3 avec traps et RMON, en Modbus TCP, par e-mail (SMTP) et Syslog. Un relais de défaut 1 A sous 24 VDC se câble sur une entrée TOR d'automate pour signaler une coupure d'alimentation ou un incident réseau.
À propos de ORing

ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le IES-P3073GC
Indiquez la tension disponible dans le poste et le nombre de liaisons fibre : nous vous orientons vers la bonne version et répondons sous 24 h ouvrées. Les tarifs dépendent des quantités.
