ORing RES-9242GC - Switch manageable rack 19 pouces 24 ports + 2 combo Gigabit
- 26 ports : 24 RJ45 10/100 et 2 combo Gigabit RJ45 ou SFP
- Rack 19 pouces, 440 x 200 x 44 mm
- Double alimentation redondante 100 à 240 VAC, 15,2 W
- O-Ring moins de 10 ms, MSTP, Modbus TCP, SNMP v3
- -40 à 75 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Secteur 100-240 V AC |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 24 à 28 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Autonomie | Sans objet (alimenté) |
| Ports | 24 x RJ45 10/100 et 2 combo RJ45 Gigabit / SFP 100/1000 |
| Connecteur | RJ45, SFP, console DB-9, 2 prises secteur |
| Température de fonctionnement | -40 à 75 °C |
| Garantie | 5 ans |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

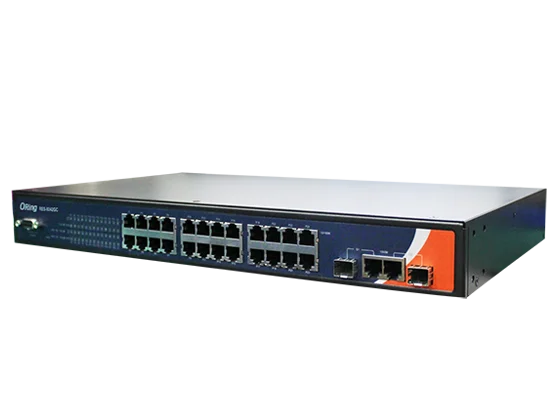

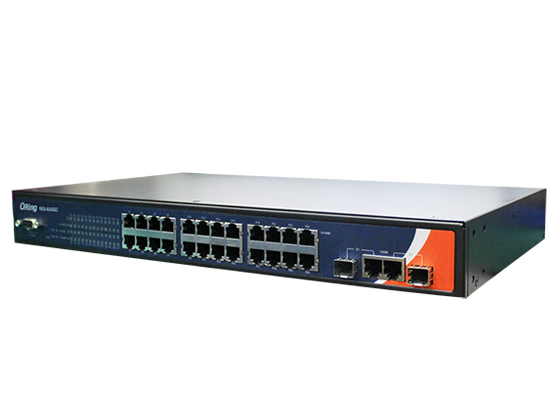

Le ORing RES-9242GC est un switch rack 19 pouces manageable de qualité industrielle : 24 ports RJ45 Fast Ethernet et 2 ports combo Gigabit RJ45 ou SFP. Il s'adresse aux exploitants et intégrateurs qui équipent un local technique, une baie de brassage ou un poste de supervision et ont besoin d'une forte densité de ports cuivre avec deux liaisons montantes Gigabit.
Double alimentation secteur 100 à 240 VAC, fonctionnement de -40 à 75 °C et anneau O-Ring en font une alternative robuste aux switchs de bureau dans les locaux chauds ou isolés. Découvrez les autres modèles rack et rail DIN dans nos switchs Ethernet industriels.
Points forts du RES-9242GC
- 24 ports RJ45 10/100BASE-T(X) et 2 ports combo 10/100/1000BASE-T(X) ou SFP 100/1000BASE-X
- Format rack 19 pouces, 440 x 200 x 44 mm
- Double alimentation redondante 100 à 240 VAC, 15,2 W typiques
- O-Ring avec reprise en moins de 10 ms sur 250 switchs, Open-Ring, O-Chain, MSTP
- Modbus TCP, SNMP v1/v2c/v3, RMON, LLDP, diagnostic DDM des SFP
- Commutation store-and-forward, latence de 7 µs, table MAC 8K
- Fonctionnement de -40 à 75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Tertiaire et enseignement : switch de distribution du réseau GTB dans le local technique principal, raccordant automates, compteurs et passerelles d'étage
- Datacenter : réseau de supervision des utilités (onduleurs, climatisation, PDU, détection incendie) isolé du réseau IT, avec uplinks fibre
- Santé : réseau technique de bâtiment séparé, en baie dans un local non climatisé
- Collectivités et transport : vidéoprotection et contrôle d'accès concentrés dans un local technique en bout de site
Intégration et compatibilité
Le switch s'administre par interface web HTTPS, Telnet, console RS-232 sur DB-9 ou avec le logiciel ORing Open-Vision. Il se supervise en SNMP v1/v2c/v3 et RMON, répond en Modbus TCP et envoie ses alertes par e-mail.
Fonctions réseau : VLAN 802.1Q (4 095), QoS 802.1p et par application, gestion de bande passante par adresse IP, LACP, IGMP v2/v3 (256 groupes par VLAN), DHCP serveur/client/relais, serveur NTP, IPv6, 802.3az. Sécurité : HTTPS, SSH, 802.1x simple ou multiple, authentification par adresse MAC, RADIUS, TACACS+, ACL, Device Binding, protection DoS/DDoS. Les ports combo reçoivent nos modules SFP ; voir aussi la page de la marque ORing.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 24 x RJ45 10/100BASE-T(X) |
| Ports combo | 2 x RJ45 10/100/1000BASE-T(X) ou SFP 100/1000BASE-X |
| Console | RS-232 sur DB-9, 115 200 bit/s |
| Commutation | Store-and-forward, latence 7 µs, table MAC 8K, 8 files de priorité |
| VLAN | 4 095, IEEE 802.1Q |
| Redondance | O-Ring (moins de 10 ms sur 250 switchs), Open-Ring, O-Chain, MSTP (compatible RSTP/STP), Fast Recovery, MRP sur demande |
| Protocoles | Modbus TCP, SNMP v1/v2c/v3, RMON, LLDP, SMTP, serveur NTP, DHCP, IPv6 |
| Sécurité | HTTPS, SSH, 802.1x, authentification MAC, RADIUS, TACACS+, ACL, Device Binding, DoS/DDoS |
| Alimentation | Double entrée redondante 100 à 240 VAC avec cordons secteur |
| Consommation typique | 15,2 W |
| Format | Rack 19 pouces |
| Dimensions (L x P x H) | 440 x 200 x 44 mm |
| Poids | 2 695 g |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Sécurité électrique | EN 62368-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-6 |
| MTBF | 385 493 heures |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Secteur 100-240 V AC
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 24 à 28 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Autonomie
- Sans objet (alimenté)
- Ports
- 24 x RJ45 10/100 et 2 combo RJ45 Gigabit / SFP 100/1000
- Connecteur
- RJ45, SFP, console DB-9, 2 prises secteur
- Température de fonctionnement
- -40 à 75 °C
- Garantie
- 5 ans
Contenu et accessoires compatibles
Livré avec kit de montage en rack, deux cordons d'alimentation, câble console, support logiciel ORing et guide d'installation rapide. Accessoires compatibles : modules SFP 100 Mbit/s et 1 Gbit/s ORing, module de sauvegarde DBU-01, logiciel Open-Vision.
Documentation
Questions fréquentes
Combien de ports offre le RES-9242GC ?
26 ports : 24 ports RJ45 10/100BASE-T(X) et 2 ports combo Gigabit, utilisables soit en RJ45 10/100/1000BASE-T(X), soit avec un module SFP 100/1000BASE-X pour une liaison fibre.
Comment est-il alimenté ?
Par deux alimentations secteur redondantes 100 à 240 VAC, chacune avec son cordon. Si une alimentation ou un circuit tombe, l'autre prend le relais. La consommation typique est de 15,2 W.
Peut-il être installé dans une baie informatique standard ?
Oui, il se monte en baie 19 pouces (440 x 200 x 44 mm) avec le kit fourni. Contrairement à un switch de bureau, il fonctionne de -40 à 75 °C, ce qui permet aussi de l'installer dans un local technique non climatisé.
Quelles redondances réseau sont prises en charge ?
O-Ring avec reprise en moins de 10 ms sur 250 switchs, Open-Ring pour l'anneau d'un autre constructeur, O-Chain, MSTP compatible RSTP/STP, Fast Recovery, et MRP (IEC 62439-2) sur demande.
Est-il supervisable par la GTB ?
Oui, en SNMP v1/v2c/v3 et RMON, en Modbus TCP pour un automate ou un superviseur, et par alertes e-mail (client SMTP). Les ports SFP prennent en charge le diagnostic DDM.
À propos de ORing

ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le RES-9242GC
Indiquez le nombre d'équipements à raccorder et les liaisons fibre souhaitées : nous vous proposons la configuration adaptée et répondons sous 24 h ouvrées. Les tarifs dépendent des quantités.
