Red Lion N-Tron NT-5006 - Switch industriel manageable 6 ports Gigabit
- 6 ports Gigabit : 6 RJ45 ou 4 RJ45 et 2 cages SFP bimode 100/1000
- Anneau N-Ring avec reprise en 30 ms environ, RSTP, MSTP et LACP
- Alimentation redondante 10 à 49 VDC, 0,23 à 0,29 A sous 24 VDC
- Boîtier IP20 de 41,9 mm de large sur rail DIN, -40 à 85 °C
- UL Classe I Division 2, ATEX, IECEx, EN 50155, garantie 3 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | Atex, Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | 6 RJ45 (NT-5006-000-0000) ou 4 RJ45 + 2 SFP bimode 100/1000 (NT-5006-DM2-0000) |
| Compatibilité | Logiciel Red Lion N-View 2, émetteurs-récepteurs Red Lion NTSFP |
| Connecteur | RJ45, cages SFP LC ou RJ45 (DM2), bornier d’alimentation et d’alarme |
| Débit de commutation | Jusqu’à 12 Gbit/s, latence typique inférieure à 1,8 µs |
| Température de fonctionnement | -40 à 85 °C |
| Garantie | 3 ans |
| Ports | 6 RJ45 Gigabit, 4 RJ45 + 2 SFP |
- Aucune (filaire)
- Ethernet
- Fibre optique
- SNMP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le Red Lion N-Tron NT-5006 est un switch industriel manageable Gigabit de 6 ports au format rail DIN, large de 41,9 mm seulement. Il apporte les fonctions d'un switch administrable complet (VLAN, QoS, anneau N-Ring, sécurité 802.1X) dans un coffret de GTB, une armoire d'automate ou un tableau divisionnaire.
Il s'adresse aux intégrateurs GTB, aux automaticiens et aux exploitants qui doivent fiabiliser le réseau de terrain sans multiplier les équipements. Sa plage de -40 à 85 °C, sa tenue aux chocs de 200 g et ses certifications ATEX, IECEx et Classe I Division 2 lui permettent d'équiper aussi les locaux techniques non climatisés et les sites industriels sensibles.
Points forts du NT-5006
- 6 ports Gigabit : 6 RJ45, ou 4 RJ45 et 2 cages SFP bimode 100/1000 (DM2)
- Anneau N-Ring avec reprise en 30 ms environ, RSTP, MSTP et agrégation LACP
- Débit jusqu'à 12 Gbit/s, latence typique inférieure à 1,8 µs, trames jumbo, démarrage en moins de 20 s
- Alimentation redondante 10 à 49 VDC, 0,23 A (6 RJ45) ou 0,29 A (DM2) sous 24 VDC
- Fonctionnement de -40 à 85 °C, chocs 200 g, vibrations 15 g de 5 à 200 Hz
- Interface web avec assistant et tableau de bord, diagnostic avancé des câbles
- MTBF de 1,5 million d'heures, garantie constructeur de 3 ans
Applications en bâtiment et sur site technique
- Coffrets de GTB en tertiaire et enseignement : raccordement des contrôleurs CVC, compteurs et passerelles d'un étage, avec remontée vers le serveur de supervision.
- Établissements de santé : réseau technique séparé par VLAN, anneau N-Ring entre locaux techniques pour la continuité de service.
- Postes de relevage, réservoirs et sites des collectivités : liaison fibre longue distance sur la version DM2 vers le site principal.
- Industrie et logistique : armoires machines, y compris en zone 2 ATEX, avec contact d'alarme câblé sur l'automate.
Pour plus de ports ou du PROFINET, comparez avec nos autres switchs Ethernet industriels.
Intégration et compatibilité
Le NT-5006 s'administre par interface web moderne ou en ligne de commande, et se supervise en SNMP v1, v2 et v3. Il gère les VLAN 802.1Q et par port, la QoS 802.1p et par port, IGMP v1/v2/v3, NTP, LLDP, la recopie de port et un journal d'événements avec Syslog. Les fichiers se transfèrent en HTTP/HTTPS, TFTP ou SNMP.
Le serveur DHCP avec option 82, option 61 et adresse de repli fixe l'adresse IP de chaque équipement selon son port, utile pour remplacer un contrôleur de GTB sans le reparamétrer. Côté sécurité : SSH, SSL, HTTPS, filtrage MAC, 802.1X avec RADIUS, verrouillage après échecs d'authentification, SNMP v3 et mots de passe chiffrés.
Les cages SFP de la version DM2 acceptent les émetteurs-récepteurs N-Tron listés dans notre rubrique convertisseurs fibre et SFP. Retrouvez toute la gamme sur la page marque Red Lion.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

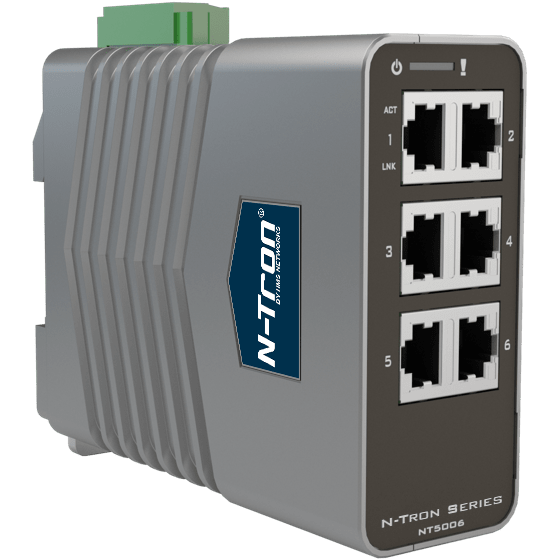

| NT-5006-000-0000 | 6 ports RJ45 10/100/1000 | Coffret ou armoire tout cuivre |

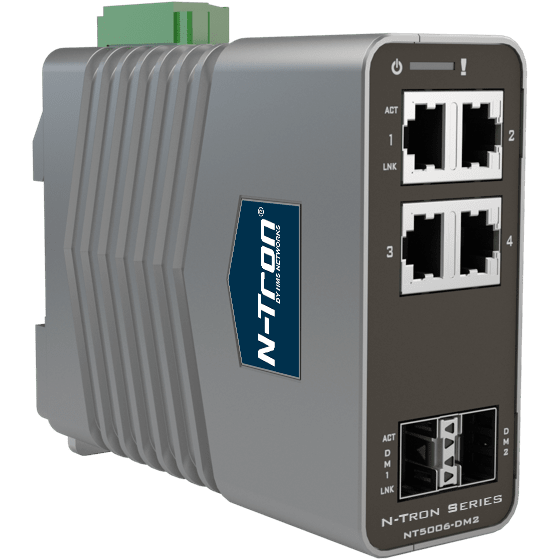

| NT-5006-DM2-0000 | 4 RJ45 + 2 cages SFP 100/1000 | Liaison fibre vers un autre bâtiment ou un anneau fibre |
Caractéristiques techniques
| Ports | 6 RJ45 10/100/1000 (000) ou 4 RJ45 et 2 cages SFP bimode 100/1000 (DM2) |
| Fibre (DM2) | Multimode 50-62,5/125 µm, monomode 7-10/125 µm, jusqu'à 80 km selon module |
| Commutation | Store and forward, jusqu'à 12 Gbit/s, latence typique inférieure à 1,8 µs, 4 000 adresses MAC, trames jumbo |
| Redondance | N-Ring (reprise 30 ms environ), RSTP, MSTP, LACP |
| Alimentation | 10 à 49 VDC, entrées redondantes, protection contre l'inversion de polarité |
| Courant | 0,23 A à 24 VDC (000), 0,29 A à 24 VDC (DM2) |
| Dimensions (H x L x P) | 97,8 x 41,9 x 129,8 mm |
| Poids | 0,50 kg (000), 0,51 kg (DM2) |
| Indice de protection | IP20 |
| Montage | Rail DIN, ou panneau avec kit NT-CPMA-04-00000 |
| Température de fonctionnement | -40 à 85 °C (stockage -40 à 85 °C) |
| Humidité | 10 à 95 % sans condensation |
| Altitude | Jusqu'à 3 048 m |
| Chocs et vibrations | IEC 68-2-27 : 200 g pendant 10 ms (hors fonctionnement) ; IEC 68-2-6 : 15 g de 5 à 200 Hz |
| Signalisation | Contact d'alarme configurable 1 A sous 24 VDC, LED de défaut bicolore, LED par port |
| MTBF | 1,5 million d'heures |
| Homologations | UL 61010 et CSA C22.2 n° 61010, UL 121201 et CSA C22.2 n° 213 Classe I Division 2, ATEX, IECEx et UKEx II 3 G Ex ec nC IIC T4 Gc, EN 50155, EN 50121, EN 61373, ABS marine ; conçu pour IEEE 1613 et NEMA TS1/TS2 |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- SNMP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- Atex, EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- 6 RJ45 (NT-5006-000-0000) ou 4 RJ45 + 2 SFP bimode 100/1000 (NT-5006-DM2-0000)
- Compatibilité
- Logiciel Red Lion N-View 2, émetteurs-récepteurs Red Lion NTSFP
- Connecteur
- RJ45, cages SFP LC ou RJ45 (DM2), bornier d'alimentation et d'alarme
- Débit de commutation
- Jusqu'à 12 Gbit/s, latence typique inférieure à 1,8 µs
- Température de fonctionnement
- -40 à 85 °C
- Garantie
- 3 ans
- Ports
- 6 RJ45 Gigabit, 4 RJ45 + 2 SFP
Contenu et accessoires compatibles
Le colis contient le switch et un guide de démarrage rapide. Une version à vernis de tropicalisation existe sous le suffixe -CC.
Accessoires compatibles : kit de montage sur panneau NT-CPMA-04-00000, alimentation rail DIN NTPS-24-1-3 (1,3 A sous 24 VDC) et, pour la version DM2, émetteurs-récepteurs NTSFP-FX, NTSFP-FXE, NTSFP-SX, NTSFP-LX et NTSFP-TX. Voir aussi nos alimentations rail DIN.
Documentation
Questions fréquentes
Quelle différence entre le NT-5006-000-0000 et le NT-5006-DM2-0000 ?
Le premier offre 6 ports RJ45 Gigabit. Le DM2 remplace deux ports cuivre par deux cages SFP bimode qui acceptent des modules 100 Mbit/s ou Gigabit, fibre ou cuivre, pour relier un bâtiment ou une armoire éloignée.
Quelle distance couvrent les ports SFP ?
Selon le module choisi : 2 km en multimode 100 Mbit/s, 550 m en multimode Gigabit sur fibre 50/125 µm, et jusqu'à 80 km en monomode. Les émetteurs-récepteurs sont vendus séparément.
Comment le NT-5006 se configure-t-il ?
Par une interface web avec assistant de démarrage rapide et tableau de bord graphique (ports actifs, température, alarme, trafic), ou en ligne de commande. La configuration s'exporte en fichier texte, et le logiciel N-View 2 aide à planifier les mises à jour de firmware.
Peut-on remonter ses alarmes vers une GTB ?
Oui. Il communique par SNMP v1, v2 et v3 et Syslog, et son contact d'alarme configurable, de 1 A sous 24 VDC, peut être câblé sur une entrée TOR d'automate ou de GTB.
Peut-il être monté en fond d'armoire plutôt que sur rail DIN ?
Oui, avec le kit de montage sur panneau NT-CPMA-04-00000 (type B, étroit), compatible avec le NT-5006 et le NT-5006-DM2.
Demander un devis pour le NT-5006
Indiquez la version souhaitée, les quantités et les éventuelles liaisons fibre : nous vous répondons sous 24 h ouvrées avec un conseil technique sur l'architecture et les SFP adaptés. Les tarifs sont établis selon les quantités et le projet.
