ORing IGMG-8224D-D5G - Passerelle cellulaire 5G industrielle Wi-Fi 5 et série
- Modem 5G NR et LTE, 2 emplacements micro SIM, 4 connecteurs SMA
- 4 ports Gigabit RJ45 (1 WAN, 3 LAN) et Wi-Fi 5 bi-bande jusqu'à 867 Mbit/s
- Port RS-232/422/485 avec passerelle Modbus RTU vers Modbus TCP, 2 DI et 2 DO
- VPN OpenVPN et IPsec, alertes e-mail, SMS et SNMP
- Double entrée 12 à 48 VDC, boîtier IP30 rail DIN, -30 à +70 °C, garantie 5 ans
| Connectivité radio | 2G / 3G, 4G LTE, 5G, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Double SIM, E/S intégrées, Gigabit, Ports série intégrés, VPN, Wi-Fi intégré |
| Entrées et sorties | Entrée TOR / contact sec, Sortie TOR / transistor |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Autonomie | Sans objet (alimenté) |
| Connecteur | RJ45 x 4, DB9 série, SMA femelle x 4 (cellulaire), RP-SMA femelle x 2 (Wi-Fi), borniers alimentation et E/S |
| Débit Wi-Fi | 802.11ac jusqu'à 867 Mbit/s |
| VPN | OpenVPN, IPsec |
| Température de fonctionnement | -30 à +70 °C |
| Dimensions | 60 x 125 x 158 mm, 1 100 g |
| Garantie | 5 ans |
- 4G LTE
- 5G
- 2G / 3G
- Wi-Fi
- Ethernet
- RS-485
- RS-232
- RS-422
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

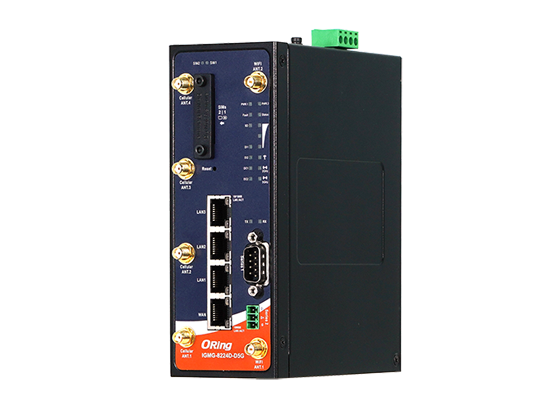

La passerelle cellulaire 5G industrielle ORing IGMG-8224D-D5G relie un site technique à Internet ou au réseau de l'entreprise par la 5G, tout en servant de routeur Gigabit, de point d'accès Wi-Fi 5 et de passerelle série. Dans un seul boîtier rail DIN de 60 mm de large, elle réunit un modem 5G double SIM, quatre ports Ethernet Gigabit, un port RS-232/422/485, deux entrées et deux sorties numériques.
Elle s'adresse aux intégrateurs GTB, aux exploitants multisites et aux services techniques qui doivent raccorder une armoire, une chaufferie, une station de pompage ou un bâtiment isolé sans liaison filaire fiable. Les automates Modbus RTU, les compteurs et les caméras du site partagent le même accès sécurisé par VPN. La gamme complète des modems et passerelles cellulaires de la marque ORing couvre aussi la 4G et le LTE-M.
Points forts du IGMG-8224D-D5G
- Modem 5G NR et LTE intégré, deux emplacements SIM micro pour la redondance opérateur
- 4 ports RJ45 10/100/1000 Mbit/s : 1 WAN et 3 LAN
- Wi-Fi 5 bi-bande 2,4 et 5 GHz jusqu'à 867 Mbit/s, jusqu'à 4 SSID
- Port série DB9 RS-232/422/485 jusqu'à 460,8 kbit/s, passerelle Modbus RTU/ASCII vers Modbus TCP (16 esclaves TCP)
- VPN OpenVPN et IPsec, NAT, redirection de ports, DMZ, filtrage IP et MAC
- Alertes par e-mail, SMS, trap SNMP v2c et Syslog ; pilotage par SMS
- Double alimentation 12 à 48 VDC, 13,9 W typique, boîtier IP30 de -30 à +70 °C
- Garantie constructeur 5 ans
Applications en bâtiment et sur site technique
- Télégestion de chaufferies, sous-stations et centrales de traitement d'air en collectivités : remontée des automates Modbus RTU vers la supervision centrale par VPN.
- Sites tertiaires et commerces sans liaison fixe disponible : accès 5G immédiat pour la GTB, la vidéoprotection IP et le Wi-Fi d'exploitation.
- Liaison de secours de locaux techniques et de datacenters de proximité : le modem prend le relais du lien filaire en cas de coupure.
- Stations de relevage, réservoirs et bâtiments isolés : surveillance de défauts par entrées numériques et alarmes SMS aux astreintes.
- Chantiers, bases vie et bâtiments modulaires : réseau Wi-Fi et Ethernet temporaire déployé en quelques minutes.
Intégration et compatibilité
Côté WAN, la passerelle accepte une adresse IP statique ou dynamique, le PPPoE ou la connexion cellulaire. La fonction Modem backup bascule sur la 5G lorsque le lien filaire principal est perdu, avec contrôle par ping d'une adresse de référence. Les tunnels OpenVPN et IPsec raccordent le site au réseau de l'exploitant ; le DDNS facilite l'accès lorsque l'adresse publique change.
Pour la GTB, le port série propose les modes COM virtuel (jusqu'à 5 connexions simultanées), serveur TCP, client TCP et UDP, ainsi que deux modes de passerelle Modbus. En mode maître série vers esclaves TCP, un automate Modbus RTU ou ASCII interroge jusqu'à 16 équipements Modbus TCP ; en mode inverse, un superviseur Modbus TCP lit les esclaves RS-485 du site. La supervision réseau passe par un agent SNMP et des traps v2c, compatibles avec les outils NMS comme les logiciels de supervision.
La configuration se fait par interface web en HTTPS. Elle inclut la synchronisation NTP, la sauvegarde et la restauration de configuration, la mise à jour du firmware et des outils de diagnostic (ping, traceroute, nslookup). Pour un besoin de routage 5G sans Wi-Fi ni série, voir les routeurs industriels.
Caractéristiques techniques
| Référence | IGMG-8224D-D5G_EU |
|---|---|
| Ports Ethernet | 4 x RJ45 10/100/1000Base-T(X), 1 WAN + 3 LAN, MDI/MDI-X automatique |
| Modem cellulaire | 5G NR, LTE, LTE-A, HSDPA/HSUPA, 2 emplacements micro SIM (3FF) |
| Bandes 5G NR | n1, n2, n3, n5, n7, n8, n12, n20, n28, n41, n66, n71, n77, n78, n79 |
| Bandes LTE | FDD B1/2/3/4/5/7/8/12/13/14/17/18/19/20/25/26/28/29/30/32/66/71 ; TDD B34/38/39/40/41/42/46/48 |
| Bandes WCDMA | B1/2/3/4/5/6/8/9/19 |
| Antennes cellulaires | 4 x SMA femelle |
| Wi-Fi | IEEE 802.11a/b/g/n/ac bi-bande, jusqu'à 867 Mbit/s, mode point d'accès, jusqu'à 4 SSID |
| Fréquences Wi-Fi (CE/ETSI) | 2,412 à 2,472 GHz (13 canaux) ; 5,180 à 5,240 GHz (4 canaux) |
| Puissance d'émission Wi-Fi | 20 dBm ± 2 dBm en 802.11ac VHT80 ; 23 dBm ± 2 dBm en 802.11b |
| Antennes Wi-Fi | 2 x RP-SMA femelle |
| Sécurité Wi-Fi | WEP, WPA/WPA2, WPA-PSK, 802.1X, TKIP/AES, masquage du SSID |
| Port série | DB9 RS-232/422/485 (RS-485 2 ou 4 fils), 110 bit/s à 460,8 kbit/s ; RS-485 aussi sur bornier (D+, D-, GND) |
| Entrées et sorties | 2 entrées numériques et 2 sorties numériques sur bornier 5 points ; entrée en contact sec ou contact humide (On 0 à 3 VDC, Off 10 à 30 VDC) |
| Stockage | Lecteur de carte SD |
| Alimentation | Double entrée DC redondante 12 à 48 VDC sur bornier 4 points, protections surintensité et inversion de polarité |
| Consommation | 13,9 W typique |
| Boîtier | Métallique IP30, rail DIN ou fixation murale (kit fourni) |

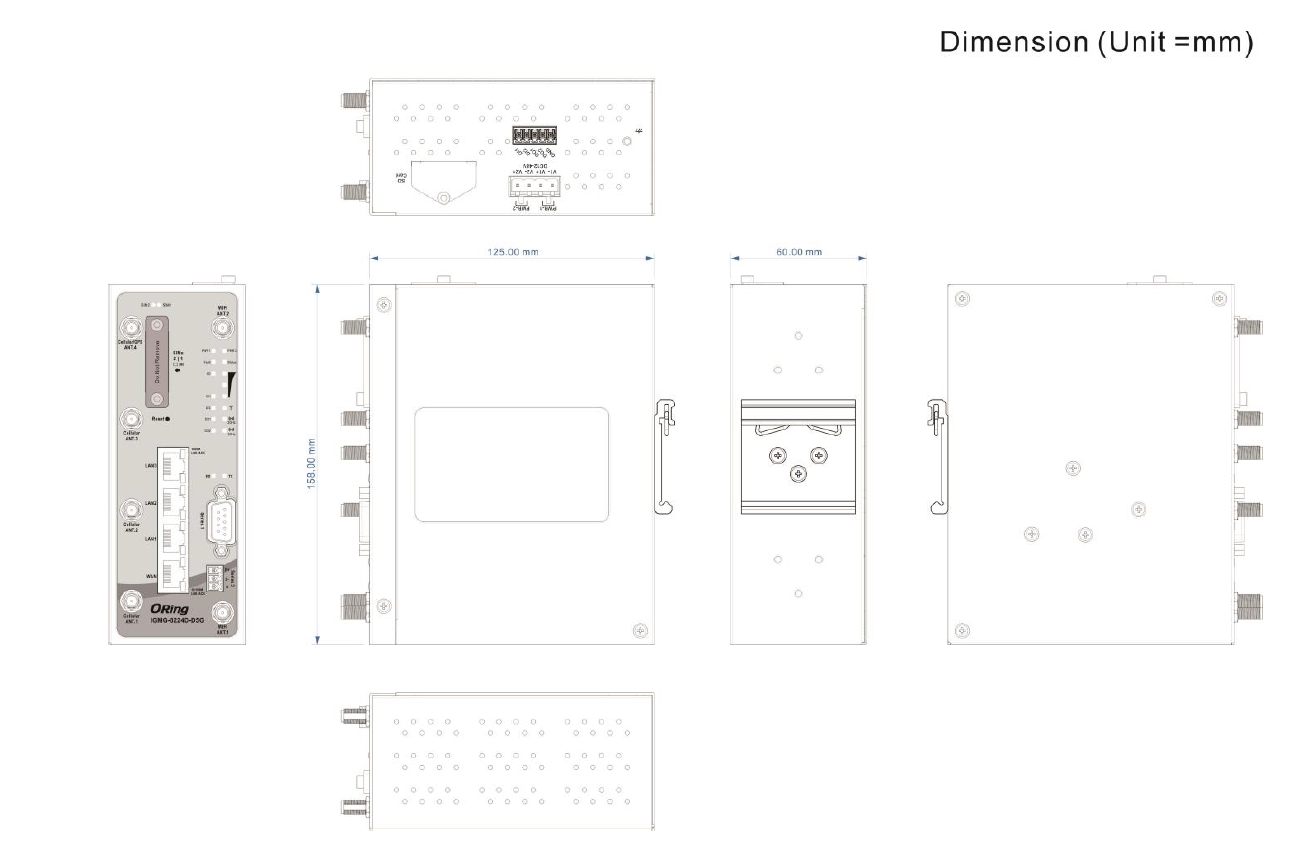

| Dimensions (L x P x H) | 60 x 125 x 158 mm |
| Poids | 1 100 g |
| Température de fonctionnement | -30 à +70 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM et sécurité | FCC Part 15, CISPR (EN 55022) classe A ; EN 61000-4-2/3/4/5/6/8/11 ; EN 60950-1 |
| Robustesse | Chocs IEC 60068-2-27, chute libre IEC 60068-2-31, vibrations IEC 60068-2-6 |
| Garantie | 5 ans (constructeur) |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, 2G / 3G, Wi-Fi
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Gigabit, Double SIM, VPN, Wi-Fi intégré, Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Sortie TOR / transistor
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Autonomie
- Sans objet (alimenté)
- Connecteur
- RJ45 x 4, DB9 série, SMA femelle x 4 (cellulaire), RP-SMA femelle x 2 (Wi-Fi), borniers alimentation et E/S
- Débit Wi-Fi
- 802.11ac jusqu'à 867 Mbit/s
- VPN
- OpenVPN, IPsec
- Température de fonctionnement
- -30 à +70 °C
- Dimensions
- 60 x 125 x 158 mm, 1 100 g
- Garantie
- 5 ans
Contenu et accessoires compatibles
La passerelle est livrée avec 4 antennes cellulaires, 2 antennes Wi-Fi, 2 pattes de fixation murale, les borniers enfichables 3, 4 et 5 points, un guide d'installation rapide et un QR code d'accès à la documentation. À prévoir selon le site : une alimentation rail DIN 24 VDC et, pour les armoires métalliques ou les locaux en sous-sol, une antenne 5G déportée vers l'extérieur.
Documentation
Questions fréquentes
L'IGMG-8224D-D5G fonctionne-t-il sur les réseaux 5G et 4G européens ?
Oui. Le modem intégré couvre en 5G NR les bandes n1, n3, n7, n8, n20, n28 et n78, et en LTE les bandes B1, B3, B7, B8, B20 et B28, utilisées par les opérateurs européens. Il bascule en LTE ou en WCDMA lorsque la 5G n'est pas disponible sur le site.
Peut-on l'utiliser comme passerelle Modbus pour la GTB ?
Oui. Le port série fonctionne en passerelle Modbus dans les deux sens : un maître Modbus RTU ou ASCII peut interroger jusqu'à 16 esclaves Modbus TCP, et un superviseur Modbus TCP peut lire des esclaves Modbus RTU ou ASCII raccordés en RS-485. Les modes serveur TCP, client TCP, UDP et COM virtuel sont aussi disponibles.
Comment assurer la continuité de la liaison si la fibre ou l'ADSL tombe ?
Le port WAN Ethernet peut servir de liaison principale, le modem 5G prenant le relais (fonction Modem backup) lorsque la connexion filaire est perdue. Une surveillance par ping vers une adresse IP de contrôle détecte la coupure. Les deux emplacements SIM micro (3FF) permettent en plus de prévoir une seconde carte opérateur.
Quelle différence avec l'ORing IGAR-1004-D5G ?
Les deux équipements embarquent un modem 5G double SIM et quatre ports Gigabit. L'IGAR-1004-D5G est un routeur VPN 5G pensé notamment pour les véhicules (conforme ECE R10), limité à ses ports Ethernet. L'IGMG-8224D-D5G ajoute un point d'accès Wi-Fi 5 bi-bande, un port série RS-232/422/485 avec passerelle Modbus, 2 entrées et 2 sorties numériques et un lecteur de carte SD. Il convient quand il faut à la fois remonter des automates série et diffuser du Wi-Fi sur site.
Quelles antennes sont fournies et que faut-il prévoir ?
Quatre antennes cellulaires et deux antennes Wi-Fi sont fournies. Le boîtier dispose de quatre connecteurs SMA femelle pour le cellulaire et de deux connecteurs RP-SMA femelle pour le Wi-Fi. Pour une armoire métallique ou un local en sous-sol, une antenne déportée multi-bandes 5G posée à l'extérieur améliore nettement la réception.
À propos de ORing

ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
