ORing IGS-9000 - Switch Ethernet industriel manageable Gigabit rail DIN
- 7 modèles de 6 à 24 ports : 4 à 16 RJ45 Gigabit et 2 à 12 SFP
- Anneau O-Ring avec reprise en moins de 30 ms, O-Chain, MSTP/RSTP/STP
- SNMP v1/v2c/v3, Modbus TCP, IEEE 1588v2 sur les IGS-9084GP, 9122GP, 9812GP et 9168GP
- Double entrée DC 12 à 48 VDC, relais de défaut 1 A sur les IGS-9xxx
- Rail DIN, -40 à 75 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports, 24 à 28 ports, 6 à 8 ports, 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | EN 50155 (ferroviaire) |
| Autonomie | Sans objet (alimenté) |
| Ports | De 4 à 16 ports RJ45 10/100/1000BASE-T(X) et de 2 à 12 emplacements SFP selon le modèle |
| Température de fonctionnement | -40 à 75 °C |
| Connecteur | RJ45, SFP, bornier, console RJ45 |
| Garantie | 5 ans |
| Modèle | IGS-C9042GP : 4 GE + 2 SFP 2,5G, IGS-C9082GP : 8 GE + 2 SFP 2,5G, IGS-9084GP : 8 GE + 4 SFP, IGS-9084GP-LA : 8 GE + 4 SFP, slim, IGS-9122GP : 12 GE + 2 SFP, IGS-9812GP : 8 GE + 12 SFP, IGS-9168GP : 16 GE + 8 SFP |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
La série ORing IGS-9000 regroupe des switchs Ethernet industriels manageables Gigabit au format rail DIN, de 6 à 24 ports, avec une part importante de ports SFP pour la fibre optique. Elle s'adresse aux intégrateurs réseau et GTB, aux bureaux d'études et aux exploitants qui construisent l'épine dorsale d'un site : liaisons entre bâtiments, concentration des armoires d'étage, réseau d'automatisme ou de supervision.
Tous partagent le même socle logiciel (O-Ring, SNMP, Modbus TCP, VLAN, 802.1x) et fonctionnent de -40 à 75 °C ; seul le nombre de ports cuivre et fibre change. Comparez-les avec l'ensemble de nos switchs Ethernet industriels.
Points forts du IGS-9000
- De 6 à 24 ports : 4 à 16 RJ45 10/100/1000BASE-T(X) et 2 à 12 emplacements SFP
- Ports SFP 100/1000/2500BASE-X sur les IGS-C9042GP et IGS-C9082GP pour des liaisons montantes à 2,5 Gbit/s
- Anneau O-Ring avec reprise en moins de 30 ms sur 250 switchs, O-Chain, MSTP/RSTP/STP
- Modbus TCP, SNMP v1/v2c/v3, RMON, LLDP, client SMTP et serveur DHCP sur tous les modèles
- IEEE 1588v2 sur les IGS-9084GP, IGS-9122GP, IGS-9812GP et IGS-9168GP
- IGS-9084GP-LA et IGS-9168GP certifiés IEC 62443-4-2 pour la cybersécurité industrielle
- Double entrée DC 12 à 48 VDC et relais de défaut 1 A sous 24 VDC sur les IGS-9xxx
- Boîtier IP30 (IP40 pour les IGS-C), -40 à 75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Campus tertiaire et enseignement : cœur de réseau GTB reliant les bâtiments en fibre, avec un anneau redondant
- Datacenter et salles techniques : réseau de supervision des utilités (énergie, climatisation, détection) séparé du réseau IT
- Industrie et logistique : concentration des armoires d'automatisme et des caméras d'un site en zone non climatisée
Intégration et compatibilité
Les IGS-9000 se supervisent en SNMP v1/v2c/v3 et RMON, et répondent en Modbus TCP pour qu'un automate ou un superviseur GTB lise leur état. Ils envoient des alertes par e-mail et, sur les IGS-9xxx, ouvrent un relais de défaut. Configuration par web, SSH, Telnet, console CLI ou logiciel ORing Open-Vision ; le module DBU-01 en option sauvegarde la configuration des IGS-9xxx.
Ils gèrent les VLAN IEEE 802.1Q, la QoS 802.1p, l'agrégation LACP, le filtrage IGMP v2/v3 et la protection DoS/DDoS. Les emplacements SFP reçoivent les modules de notre rubrique convertisseurs fibre et modules SFP. Toute la gamme est sur la page de la marque ORing.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IGS-C9042GP | 4 RJ45 Gigabit + 2 SFP 100/1G/2,5G, IP40, moins de 10 W | Petite armoire d'étage, raccordement de 4 équipements avec double liaison fibre |
| IGS-C9082GP | 8 RJ45 Gigabit + 2 SFP 100/1G/2,5G, IP40, moins de 10 W | Armoire de distribution GTB ou vidéo avec uplink 2,5 Gbit/s |
| IGS-9084GP | 8 RJ45 Gigabit + 4 SFP 100/1000, IEEE 1588v2, EN 50155 | Nœud d'anneau fibre avec deux ports de dérivation |

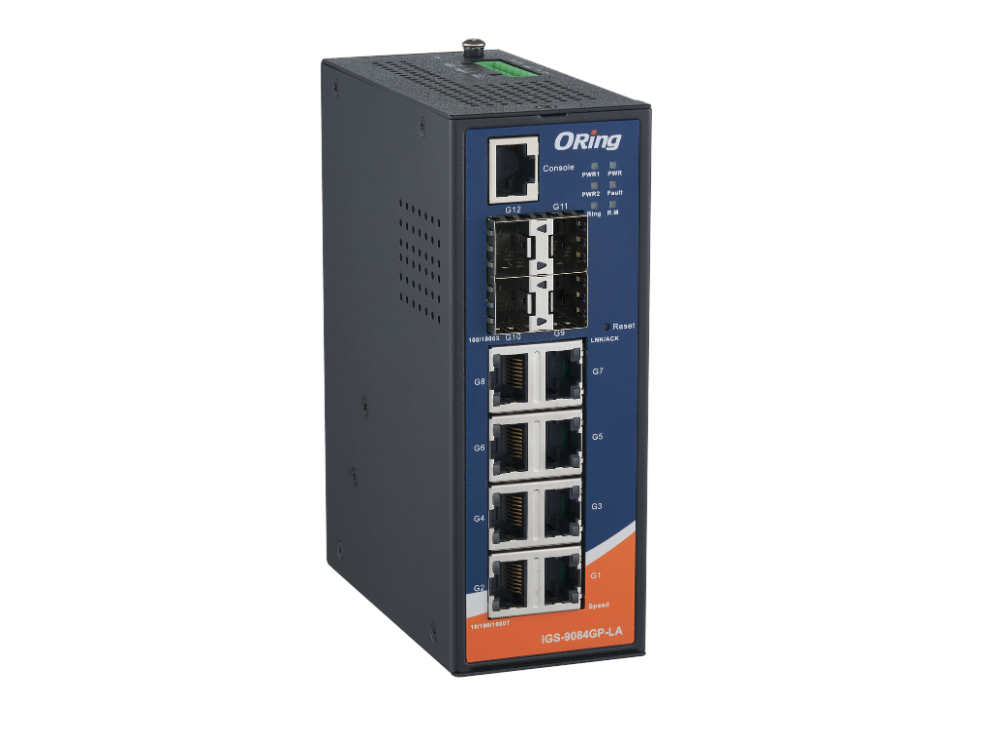

| IGS-9084GP-LA | 8 RJ45 Gigabit + 4 SFP, boîtier 54,3 mm, IEC 62443-4-2, ERPS | Armoire étroite, projets à exigence de cybersécurité |

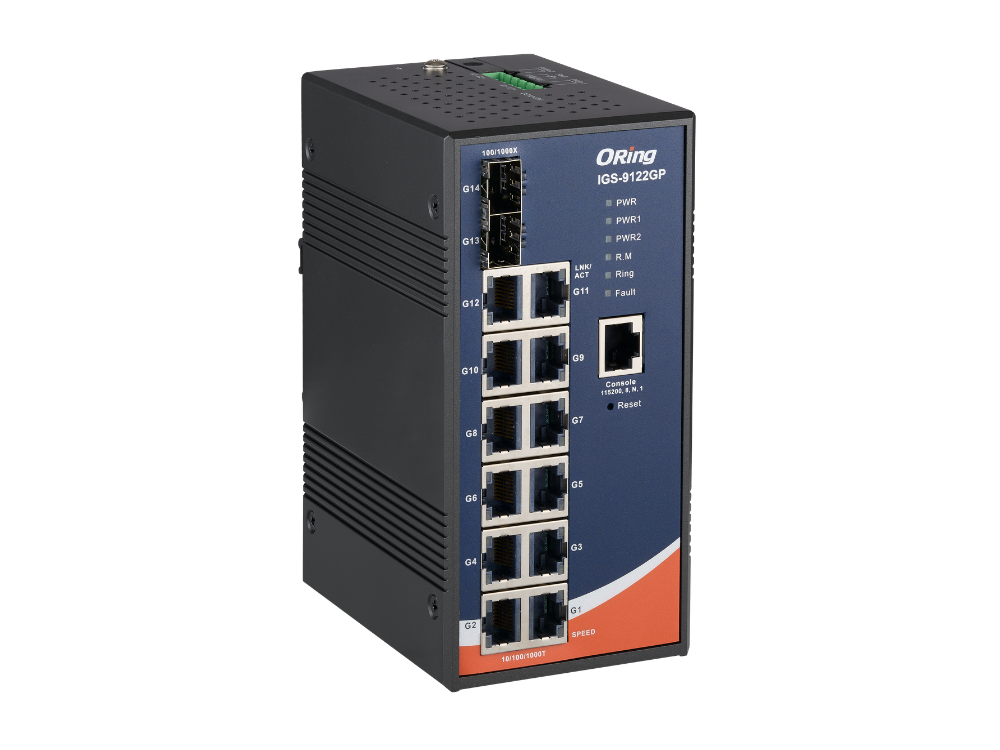

| IGS-9122GP | 12 RJ45 Gigabit + 2 SFP 100/1000, IEEE 1588v2 | Armoire avec beaucoup d'équipements cuivre et un anneau fibre |
| IGS-9812GP | 8 RJ45 Gigabit + 12 SFP 100/1000, EN 50155 | Concentrateur fibre d'un campus ou d'un site étendu |

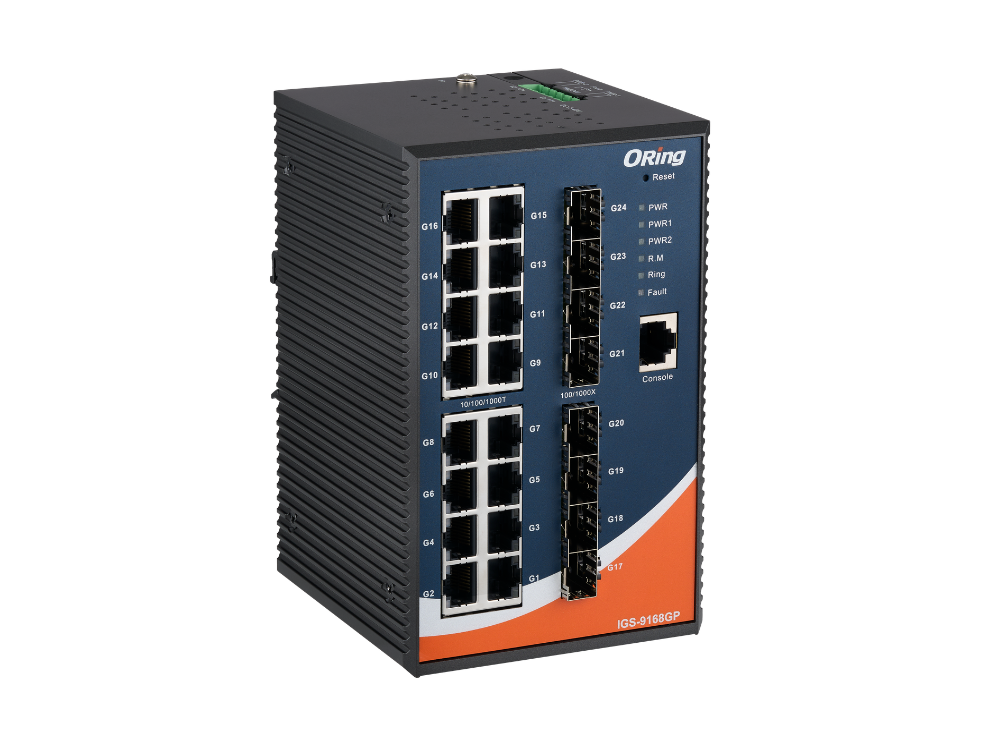

| IGS-9168GP | 16 RJ45 Gigabit + 8 SFP 100/1000, IEC 62443-4-2 | Local technique principal, cœur de réseau rail DIN |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 4 (C9042GP), 8 (C9082GP, 9084GP, 9084GP-LA, 9812GP), 12 (9122GP) ou 16 (9168GP) x RJ45 10/100/1000BASE-T(X) |
| Ports fibre | 2 x SFP 100/1G/2,5G (IGS-C), 4 x SFP 100/1000 (9084GP), 2 (9122GP), 12 (9812GP) ou 8 (9168GP) |
| Bande passante de commutation | 18 Gbit/s (IGS-C), 24 Gbit/s (9084GP), 28 Gbit/s (9122GP), 40 Gbit/s (9812GP), 48 Gbit/s (9168GP) |
| Commutation | Store-and-forward, latence 7 µs, table MAC 8 K |
| VLAN | Jusqu'à 4 095 (4 096 sur les IGS-C) |
| Trames jumbo | Jusqu'à 9,6 Ko |
| Redondance | O-Ring (moins de 30 ms), O-Chain, MSTP/RSTP/STP, Open-Ring (IGS-C, 9084GP, 9122GP), ERPS (9084GP-LA), MRP (IGS-9xxx, sur demande selon le modèle) |
| Synchronisation | IEEE 1588v2 (9084GP, 9122GP, 9812GP, 9168GP), NTP |
| Protocoles | SNMP v1/v2c/v3, RMON, Modbus TCP, LLDP, SMTP, DHCP serveur/client/relais, IPv6 |
| Sécurité | HTTPS, SSH, 802.1x, ACL, Device Binding, protection DoS/DDoS ; RADIUS et TACACS+ (sauf IGS-9812GP) |
| Alimentation | Double entrée 12 à 48 VDC sur bornier 6 points (IGS-9xxx), 24 à 48 VDC sur bornier 5 points (IGS-C) |
| Consommation typique | Moins de 10 W (IGS-C), 10 W (9812GP), 12,5 W (9084GP), 12,67 W (9122GP), 13 W (9084GP-LA), 20 W à pleine charge (9168GP) |
| Relais de défaut | 1 A sous 24 VDC (IGS-9xxx) |
| Boîtier | IP40 (IGS-C), IP30 (IGS-9xxx) |
| Dimensions (L x P x H) | 52 x 110 x 140 mm (IGS-C), 74,3 x 109,2 x 153,6 mm (9084GP, 9122GP), 54,3 x 120 x 145,1 mm (9084GP-LA), 96,4 x 108,5 x 154 mm (9812GP), 96,4 x 105,5 x 154 mm (9168GP) |
| Poids | Moins de 700 g (IGS-C), 779 g (9084GP-LA), 1 070 g (9084GP), 1 160 g (9122GP), 1 210 g (9812GP), 1 250 g (9168GP) |
| Montage | Rail DIN, kit mural fourni sur les IGS-9xxx |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Normes | FCC Part 15 classe A, CE ; EN 50155 et EN 50121-4 (9084GP, 9812GP) ; IEC 62443-4-1 et 4-2 (9084GP-LA, 9168GP) |
| MTBF | Plus de 400 000 h (IGS-C) à 754 727 h (9084GP) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports, 9 à 12 ports, 13 à 20 ports, 24 à 28 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire)
- Autonomie
- Sans objet (alimenté)
- Ports
- De 4 à 16 ports RJ45 10/100/1000BASE-T(X) et de 2 à 12 emplacements SFP selon le modèle
- Température de fonctionnement
- -40 à 75 °C
- Connecteur
- RJ45, SFP, bornier, console RJ45
- Garantie
- 5 ans
- Modèle
- IGS-C9042GP : 4 GE + 2 SFP 2,5G, IGS-C9082GP : 8 GE + 2 SFP 2,5G, IGS-9084GP : 8 GE + 4 SFP, IGS-9084GP-LA : 8 GE + 4 SFP, slim, IGS-9122GP : 12 GE + 2 SFP, IGS-9812GP : 8 GE + 12 SFP, IGS-9168GP : 16 GE + 8 SFP
Contenu et accessoires compatibles
Les IGS-9xxx sont livrés avec kits rail DIN et mural, guide d'installation et câble console. Accessoires conseillés : modules SFP 100 Mbit/s ou Gigabit, module de sauvegarde DBU-01, logiciel Open-Vision et alimentation rail DIN 24 VDC.
Documentation
Questions fréquentes
Quel modèle IGS-9000 choisir ?
Selon le rapport cuivre et fibre : IGS-C9042GP et IGS-C9082GP pour une armoire d'étage avec uplinks 2,5 Gbit/s, IGS-9122GP pour beaucoup de cuivre, IGS-9812GP pour un concentrateur fibre, IGS-9168GP pour 24 ports dans un seul boîtier.
Quelle est la différence entre l'IGS-9084GP et l'IGS-9084GP-LA ?
Ils offrent les mêmes ports (8 RJ45 Gigabit et 4 SFP). L'IGS-9084GP-LA est plus étroit (54,3 mm contre 74,3 mm) et plus léger (779 g), il est développé selon IEC 62443-4-1 et certifié IEC 62443-4-2 pour la cybersécurité, et ajoute ERPS. L'IGS-9084GP répond en revanche à la norme ferroviaire EN 50155 (EN 50121-4).
Ces switchs peuvent-ils former un anneau avec des switchs d'une autre marque ?
Oui, via MSTP, RSTP et STP. Les IGS-C, l'IGS-9084GP et l'IGS-9122GP proposent aussi Open-Ring pour rejoindre l'anneau propriétaire d'un autre constructeur, et MRP (IEC 62439-2) est proposé sur les IGS-9xxx, sur demande selon le modèle.
Les switchs sont-ils supervisables par la GTB ?
Oui. Tous les modèles répondent en SNMP v1/v2c/v3 et en Modbus TCP, et envoient des alertes par e-mail (client SMTP). Les IGS-9xxx disposent en plus d'un relais de défaut 1 A sous 24 VDC à câbler sur une entrée TOR d'automate.
Demander un devis pour le IGS-9000
Envoyez-nous le nombre de switchs, la topologie visée et les équipements à raccorder : nous répondons sous 24 h ouvrées avec une proposition chiffrée selon les quantités. Notre équipe technique vous aide aussi à choisir les modules SFP, l'alimentation rail DIN et l'architecture de redondance adaptées à votre site.
