Red Lion N-Tron NT-4008 - Switch industriel manageable 8 ports Gigabit PROFINET
- 8 ports Gigabit : 8 RJ45 ou 6 RJ45 et 2 cages SFP 100/1000
- Certifié PROFINET PNIO v2.34 classe B (CC-B), RT classe 1, fichier GSDML fourni
- Anneau MRP en client (MRC) ou gestionnaire (MRM), anneau propriétaire inférieur à 20 ms
- Alimentation redondante 12 à 58 VDC, protection contre l'inversion de polarité
- Boîtier métal IP30 rail DIN ou panneau, -40 à 75 °C, ATEX et Classe I Division 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | PROFINET, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Panneau / encastré, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | Atex, Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | 8 RJ45 (000) ou 6 RJ45 + 2 SFP (DM2) ; client MRP (-C) ou gestionnaire MRP (-M) |
| Compatibilité | Automates et outils d'ingénierie PROFINET (fichier GSDML), émetteurs-récepteurs Red Lion NTSFP |
| Connecteur | RJ45, cages SFP LC ou RJ45 (DM2), console RJ45, bornier d'alimentation |
| Débit de commutation | Jusqu'à 16 Gbit/s, latence typique inférieure à 2,1 µs |
| Température de fonctionnement | -40 à 75 °C |
| Garantie | 3 ans |
| Ports | 8 RJ45 Gigabit, 6 RJ45 + 2 SFP |
| Redondance | MRP client (MRC), MRP manager (MRM) |
- Aucune (filaire)
- Ethernet
- Fibre optique
- SNMP
- PROFINET
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Red Lion N-Tron NT-4008 est un switch PROFINET industriel manageable de niveau 2, avec 8 ports Gigabit. Certifié PROFINET PNIO v2.34 classe B, il s'intègre directement dans l'outil de configuration de l'automate grâce à son fichier GSDML, et participe aux anneaux MRP en client ou en gestionnaire selon la référence.
Il s'adresse aux intégrateurs et automaticiens qui relient automates, variateurs et îlots d'E/S dans les locaux techniques, les process industriels et les installations de traitement de l'eau. Son boîtier métal IP30 compact, 62 mm de large, se fixe sur rail DIN ou sur panneau et fonctionne de -40 à 75 °C.
Points forts du NT-4008
- 8 ports Gigabit : 8 RJ45 10/100/1000, ou 6 RJ45 et 2 cages SFP bimode 100/1000
- PROFINET PNIO v2.34 classe B (CC-B), RT classe 1, fichier GSDML, données cycliques d'E/S
- Redondance MRP en client (MRC) ou gestionnaire (MRM), plus anneau et chaîne propriétaires inférieurs à 20 ms
- Débit jusqu'à 16 Gbit/s, latence typique inférieure à 2,1 µs, trames jumbo 9 000 octets
- Isolation Ethernet 1 500 Vrms, protection contre l'inversion de polarité
- Alimentation redondante 12 à 58 VDC, 280 à 290 mA sous 24 VDC
- Homologations ATEX zone 2, Classe I Division 2, EN 50155 et ABS marine
- Garantie constructeur de 3 ans
Applications en bâtiment et sur site technique
- Chaufferies, sous-stations et centrales de traitement d'air pilotées par automate PROFINET : switch d'armoire avec anneau MRP entre les tableaux.
- Stations de pompage et usines de traitement de l'eau des collectivités : réseau d'automatisme redondant, avec liaison fibre vers un local distant sur la version DM2.
- Lignes de production et plateformes logistiques : convoyeurs et machines en PROFINET, diagnostic du switch remonté dans l'automate.
- Zones à atmosphère explosive de catégorie 3 : certification ATEX II 3 G pour les sites industriels concernés.
Pour un réseau sans exigence PROFINET, comparez avec nos autres switchs Ethernet industriels.
Intégration et compatibilité
Côté automatisme, le NT-4008 expose ses paramètres d'E/S et son état à l'automate via PROFINET. Côté informatique, il se gère par interface web, ligne de commande (console, Telnet) et SNMP v1, v2c et v3, avec RMON, sFlow, recopie de port, Syslog et LLDP. Le serveur, client et relais DHCP, ainsi que le DHCP Snooping, simplifient l'adressage.
Il gère jusqu'à 1 024 VLAN (par port, 802.1Q et double étiquette QinQ), la QoS 802.1p avec 8 files par port et la gestion de congestion WRED. La sécurité repose sur SSH, SSL, HTTPS, le contrôle d'accès par IP et MAC, la protection contre les tempêtes et 128 règles ACL. La redondance combine MRP, STP, RSTP, MSTP, protection de boucle et agrégation LACP jusqu'à 4 groupes de 8 ports.
Les cages SFP acceptent les émetteurs-récepteurs N-Tron listés dans notre rubrique convertisseurs fibre et SFP. Pour l'alimentation, voir nos alimentations rail DIN.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

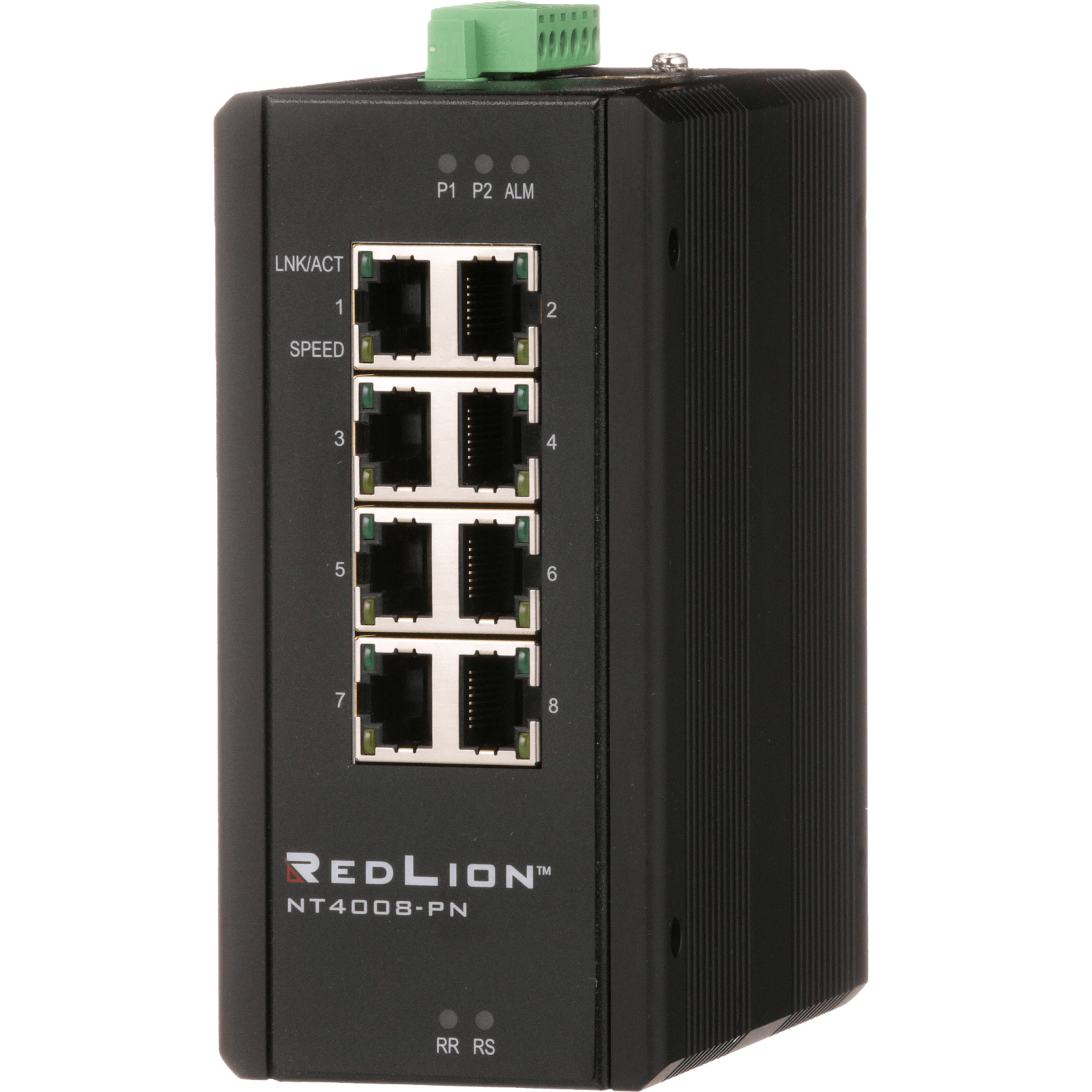

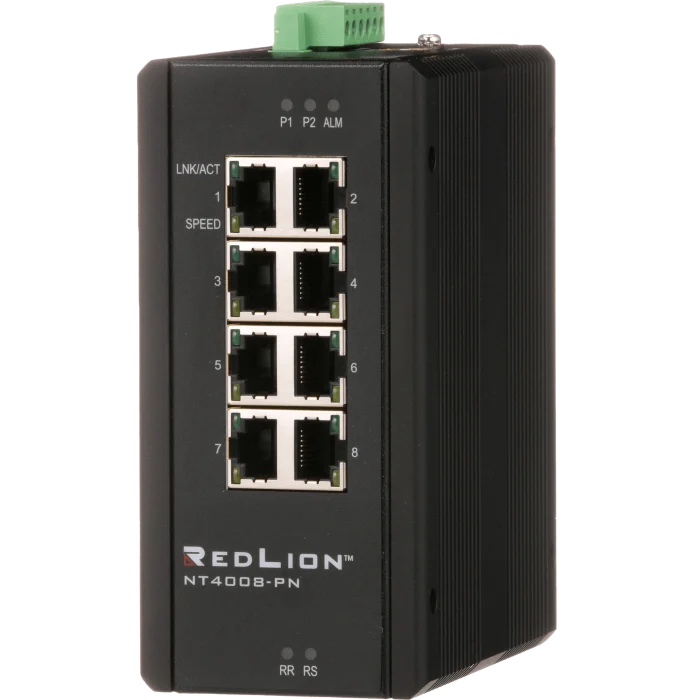

| NT-4008-000-PN-C | 8 RJ45 Gigabit, client MRP | Membre d'un anneau MRP en armoire |
| NT-4008-000-PN-M | 8 RJ45 Gigabit, gestionnaire MRP | Switch qui pilote l'anneau MRP |

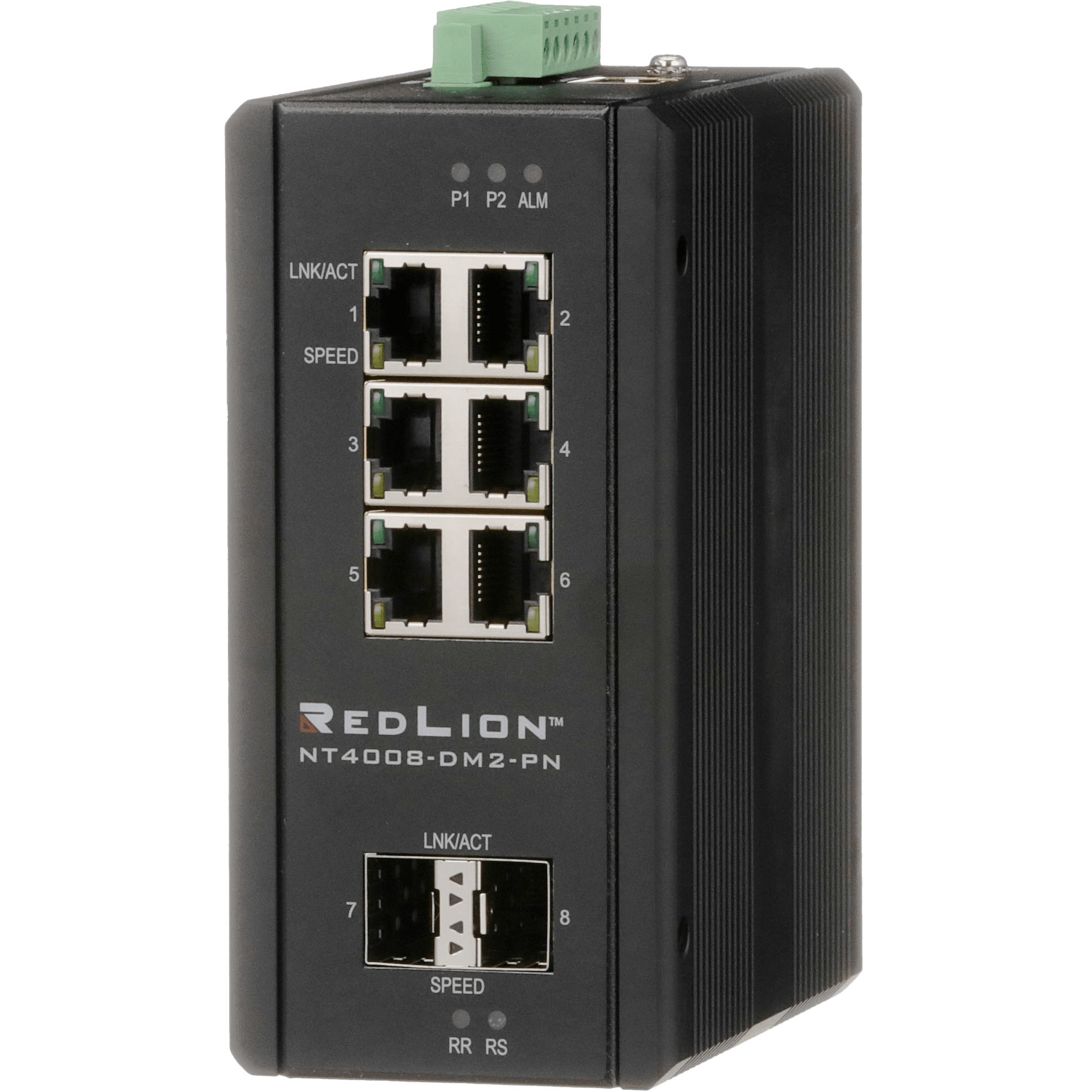

| NT-4008-DM2-PN-C | 6 RJ45 + 2 SFP 100/1000, client MRP | Liaison fibre entre armoires distantes |
| NT-4008-DM2-PN-M | 6 RJ45 + 2 SFP 100/1000, gestionnaire MRP | Gestionnaire d'un anneau fibre |
Caractéristiques techniques
| Ports | 8 RJ45 10/100/1000 (000) ou 6 RJ45 et 2 cages SFP 100/1000 (DM2) |
| PROFINET | PNIO v2.34, classe de conformité B, RT classe 1, fichier GSDML |
| Redondance | MRP (MRC ou MRM selon référence), anneau et chaîne propriétaires inférieurs à 20 ms, STP, RSTP, MSTP, LACP |
| Commutation | Store and forward, jusqu'à 16 Gbit/s, latence typique inférieure à 2,1 µs, 4 000 adresses MAC, trames jumbo 9 Ko |
| Fibre (DM2) | Multimode 50-62,5/125 µm, monomode 7-10/125 µm, jusqu'à 80 km selon module |
| VLAN et QoS | 1 024 VLAN, 802.1Q, QinQ, 802.1p, 8 files par port, WRED |
| Alimentation | 12 à 58 VDC, deux entrées redondantes, protection contre l'inversion de polarité |
| Courant | 280 mA à 24 VDC (000), 290 mA à 24 VDC (DM2) |
| Isolation Ethernet | 1 500 Vrms pendant 1 minute |
| Dimensions (H x L x P) | 130 x 62 x 105 mm |
| Poids | 0,70 kg (000), 0,72 kg (DM2) |
| Indice de protection | IP30, boîtier métal |
| Montage | Rail DIN 35 mm (EN 50022) ou panneau, fixations fournies |
| Température de fonctionnement | -40 à 75 °C (stockage -40 à 85 °C) |
| Humidité | 5 à 95 % sans condensation |
| Altitude | Jusqu'à 2 000 m |
| Chocs et vibrations | IEC 60068-2-27 : 50 g pendant 11 ms ; IEC 60068-2-6 : 2 g de 5 à 500 Hz |
| Contact d'alarme | Configurable, 1 A sous 24 VDC |
| MTBF | 300 000 heures (Telcordia SR-332) |
| Homologations | UL 61010, CSA C22.2 n° 61010, UL 121201 et CSA C22.2 n° 213 Classe I Division 2, ATEX II 3 G Ex nA nC IIC T4 Gc, EN 50155, EN 50121, EN 61373, ABS marine ; conçu pour IEEE 1613, NEMA TS1/TS2 et IEC 61850-3 |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- SNMP, PROFINET
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN, Panneau / encastré
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- Atex, EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- 8 RJ45 (000) ou 6 RJ45 + 2 SFP (DM2) ; client MRP (-C) ou gestionnaire MRP (-M)
- Compatibilité
- Automates et outils d'ingénierie PROFINET (fichier GSDML), émetteurs-récepteurs Red Lion NTSFP
- Connecteur
- RJ45, cages SFP LC ou RJ45 (DM2), console RJ45, bornier d'alimentation
- Débit de commutation
- Jusqu'à 16 Gbit/s, latence typique inférieure à 2,1 µs
- Température de fonctionnement
- -40 à 75 °C
- Garantie
- 3 ans
- Ports
- 8 RJ45 Gigabit, 6 RJ45 + 2 SFP
- Redondance
- MRP client (MRC), MRP manager (MRM)
Contenu et accessoires compatibles
Le colis contient le switch, le clip rail DIN, deux platines de montage sur panneau avec 4 vis M4, le bornier d'alimentation, un câble console, un CD de documentation et des caches anti-poussière.
Accessoires compatibles : émetteurs-récepteurs NTSFP-FX, NTSFP-FXE-15/40/80, NTSFP-SX, NTSFP-LX-10/40/80 et NTSFP-TX pour la version DM2, alimentation rail DIN NTPS-24-1-3.
Documentation
Questions fréquentes
Faut-il choisir la version -C ou -M ?
Dans un anneau MRP, un seul équipement joue le rôle de gestionnaire (MRM) et surveille la boucle ; tous les autres sont clients (MRC). Prenez une référence -M pour le switch gestionnaire, ou si aucun automate ne tient ce rôle, et des références -C pour les autres.
Le NT-4008 se configure-t-il depuis l'outil d'ingénierie de l'automate ?
Oui. Il est certifié PROFINET PNIO v2.34 classe B et un fichier GSDML est fourni : il s'importe dans l'outil de configuration de l'automate, qui voit le switch comme un équipement PROFINET avec ses paramètres et ses données de diagnostic.
Peut-on l'utiliser hors d'un réseau PROFINET ?
Oui. Il reste un switch manageable classique avec VLAN 802.1Q, QoS, RSTP et MSTP, LACP, SNMP v3, IGMP et serveur DHCP. Il convient aussi à un réseau bâtiment ou à un réseau d'exploitation mixte.
Quelle portée pour les ports SFP de la version DM2 ?
Les deux cages acceptent des modules 100 Mbit/s ou Gigabit : multimode 2 km en 100 Mbit/s ou 550 m en Gigabit, et monomode jusqu'à 80 km. Les émetteurs-récepteurs sont vendus séparément.
Quelle alimentation prévoir ?
Une source de 12 à 58 VDC, sur une ou deux entrées redondantes. La consommation est de 280 mA (version 8 RJ45) ou 290 mA (version DM2) sous 24 VDC ; l'alimentation rail DIN NTPS-24-1-3 de 1,3 A convient.
À propos de Red Lion
Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le NT-4008
Indiquez le nombre de switchs, le rôle MRP de chacun et les liaisons fibre éventuelles : nous vous répondons sous 24 h ouvrées avec un conseil technique sur l'architecture PROFINET. Les tarifs sont établis selon les quantités et le projet.
