ORing IGS-9822DGP+ - Switch Ethernet industriel manageable, uplinks 10G
- 8 ports RJ45 Gigabit, 2 SFP 100/1G/2,5G et 2 SFP+ 1G/10G
- Bande passante de commutation 66 Gbit/s, trames jumbo 10 Ko
- Anneau O-Ring (moins de 30 ms), O-Chain, MSTP, IEEE 1588v2
- Double entrée 12 à 48 VDC, relais de défaut 1 A, boîtier IP30
- Rail DIN ou mural, -40 à 75 °C en Gigabit, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 9 à 12 ports |
| Fonctions réseau | 10 Gigabit, Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Ports | 8 x RJ45 10/100/1000BASE-T(X), 2 x SFP 100/1G/2,5G, 2 x SFP+ 1G/10G |
| Température de fonctionnement | -40 à 75 °C en Gigabit, -20 à 60 °C avec modules 2,5G ou 10G |
| Connecteur | RJ45, SFP, SFP+, bornier, console RJ45 |
| Garantie | 5 ans |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

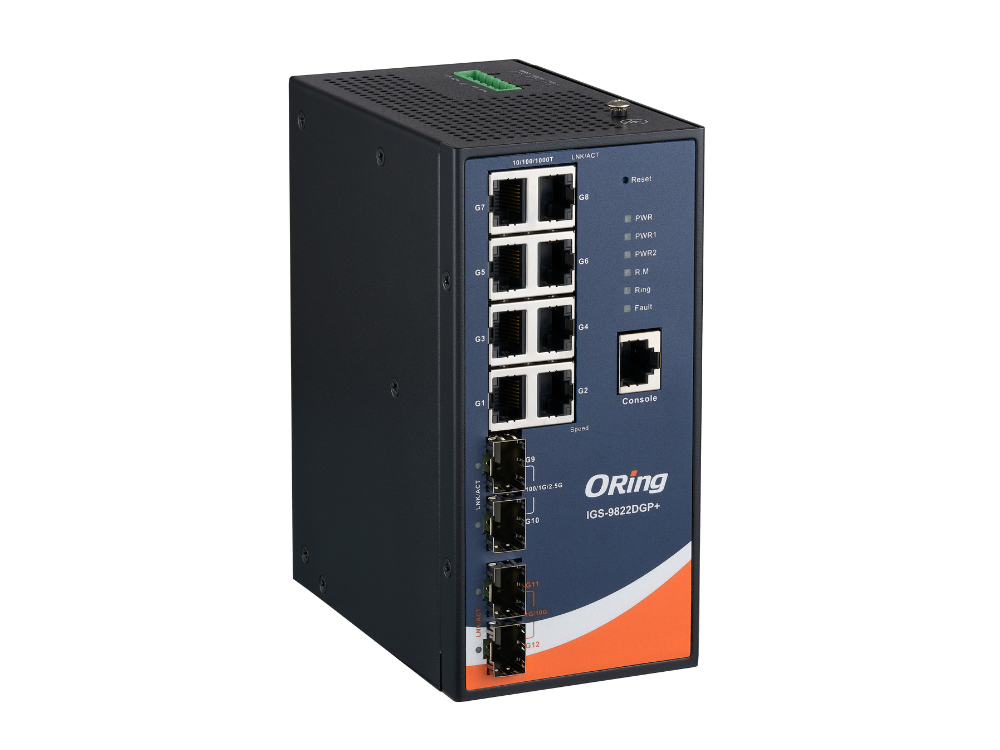

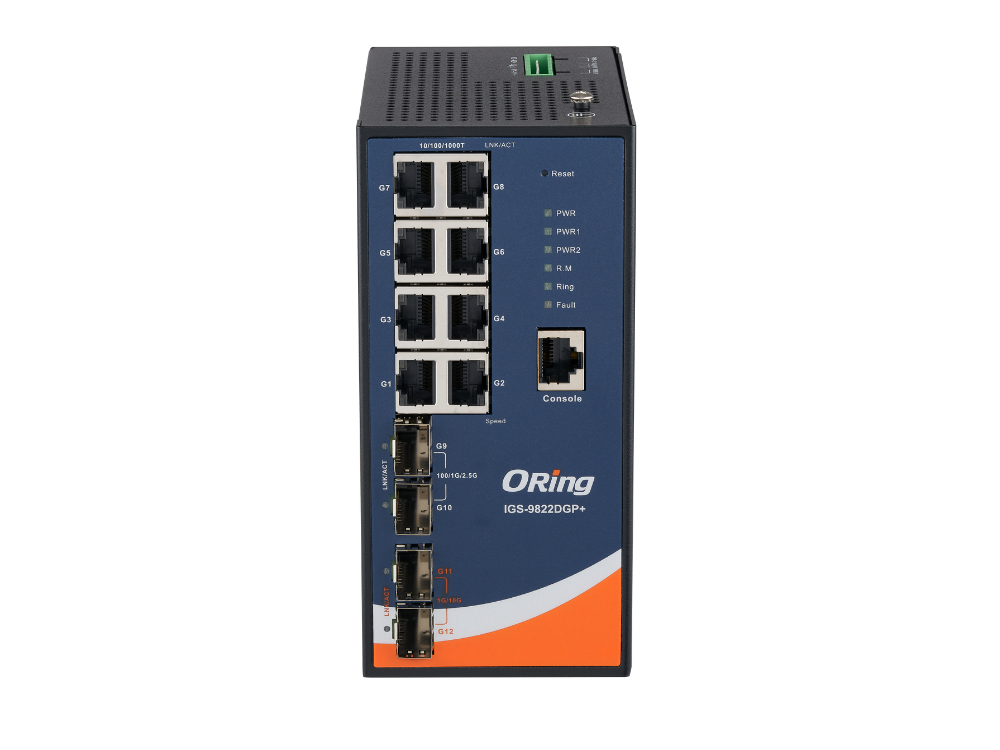

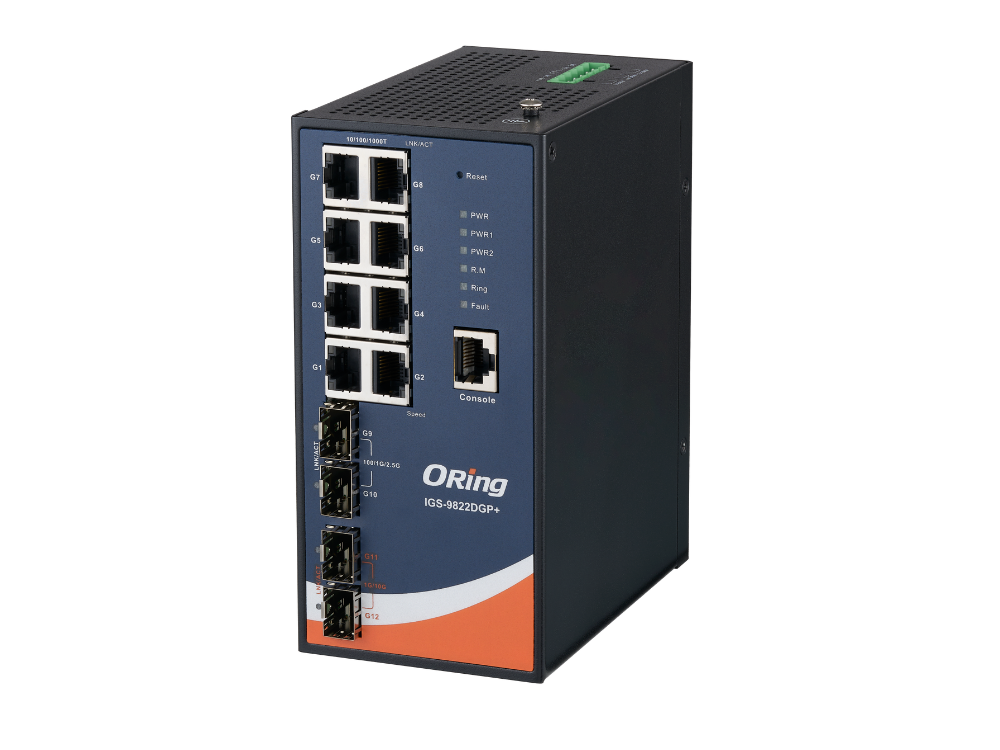

L'ORing IGS-9822DGP+ est un switch industriel 10G manageable de niveau 2 au format rail DIN : 8 ports RJ45 Gigabit, 2 emplacements SFP 2,5 Gbit/s et 2 emplacements SFP+ 10 Gbit/s. Il sert de nœud principal dans une armoire de site, là où les flux de vidéo, de supervision et d'automatisme convergent avant de rejoindre le cœur de réseau.
Avec une bande passante de commutation de 66 Gbit/s, il évite l'engorgement des liaisons montantes quand plusieurs switchs d'étage ou de bâtiment remontent leur trafic. Il conserve les atouts de la gamme ORing : anneau O-Ring, double alimentation DC, relais de défaut et boîtier métallique IP30. Il s'inscrit dans notre offre de switchs Ethernet industriels.
Points forts du IGS-9822DGP+
- 8 ports RJ45 10/100/1000BASE-T(X), 2 SFP 100/1G/2,5GBASE-X et 2 SFP+ 1G/10GBASE-X
- Bande passante de commutation de 66 Gbit/s, trames jumbo jusqu'à 10 Ko
- Anneau O-Ring avec reprise en moins de 30 ms, O-Chain, MSTP/RSTP/STP, MRP sur demande
- Synchronisation d'horloge IEEE 1588v2 et serveur NTP
- Modbus TCP, SNMP v1/v2c/v3, RMON, LLDP, client SMTP, DHCP serveur/client/relais
- Double entrée 12 à 48 VDC avec protection contre l'inversion de polarité, 19 W à pleine charge
- Relais de défaut 1 A sous 24 VDC et bouton de réinitialisation
- Boîtier IP30 de 74,3 x 125 x 153,6 mm, MTBF 585 191 h, garantie 5 ans
Applications en bâtiment et sur site technique
- Campus tertiaire : switch de bâtiment remontant en 10G vers le local principal, avec anneau redondant entre bâtiments
- Datacenter et salles techniques : agrégation du réseau de supervision des utilités vers un cœur 10G
- Vidéoprotection de site : concentration de nombreux flux de caméras sans saturer la liaison montante
- Industrie et logistique : épine dorsale fibre d'un entrepôt ou d'une usine, en armoire rail DIN
- Santé et enseignement : nœud de distribution d'un réseau technique étendu sur plusieurs bâtiments
Intégration et compatibilité
L'IGS-9822DGP+ se supervise en SNMP v1/v2c/v3 et RMON depuis un hyperviseur réseau ou une supervision technique. Sa prise en charge de Modbus TCP permet à un automate ou à un superviseur GTB de lire son état, et son relais de défaut se câble sur une entrée TOR. Il envoie aussi des alertes par e-mail. La configuration se fait par interface web, HTTPS, SSH, Telnet, console CLI ou avec le logiciel ORing Open-Vision, et le module DBU-01 en option sauvegarde la configuration pour un remplacement rapide.
Il gère les VLAN IEEE 802.1Q (jusqu'à 4 096), la qualité de service 802.1p, l'agrégation de liens LACP, le filtrage IGMP v2/v3 pour la vidéo multicast, la gestion de bande passante par adresse IP, l'authentification 802.1x avec RADIUS et TACACS+ et la protection DoS/DDoS. Choisissez les modules optiques adaptés dans notre rubrique modules SFP et convertisseurs fibre, et retrouvez les autres modèles sur la page de la marque ORing.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 8 x RJ45 10/100/1000BASE-T(X), auto MDI/MDIX |
| Ports SFP | 2 x SFP 100/1G/2,5GBASE-X |
| Ports SFP+ | 2 x SFP+ 1G/10GBASE-X |
| Bande passante de commutation | 66 Gbit/s, latence 7 µs |
| Table MAC | 32 K adresses |
| Files de priorité | 8 |
| VLAN | Jusqu'à 4 096 |
| Groupes multicast IGMP | 64 par VLAN |
| Trames jumbo | Jusqu'à 10 Ko |
| Redondance | O-Ring (moins de 30 ms), O-Chain, MRP sur demande, MSTP/RSTP/STP |
| Synchronisation | IEEE 1588v2, NTP |
| Protocoles | SNMP v1/v2c/v3, RMON, Modbus TCP, LLDP, SMTP, DHCP serveur/client/relais |
| Administration | Web, HTTPS, SSH, Telnet, console CLI, Open-Vision |
| Relais de défaut | 1 A sous 24 VDC |
| Alimentation | Double entrée 12 à 48 VDC sur bornier 6 points, protections surintensité et inversion de polarité |
| Consommation | 19 W à pleine charge |
| Boîtier | IP30 |
| Dimensions (L x P x H) | 74,3 x 125 x 153,6 mm |
| Poids | 1 078 g |
| Montage | Rail DIN ou mural (kits fournis) |
| Température de fonctionnement | -40 à 75 °C en Gigabit, -20 à 60 °C avec modules 2,5G ou 10G |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Compatibilité électromagnétique | CE (EN 55024, EN 55032), FCC Part 15 B classe A |
| Sécurité électrique | EN 60950-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| MTBF | 585 191 h |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports
- Fonctions réseau
- Administrable, Gigabit, 10 Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Ports
- 8 x RJ45 10/100/1000BASE-T(X), 2 x SFP 100/1G/2,5G, 2 x SFP+ 1G/10G
- Température de fonctionnement
- -40 à 75 °C en Gigabit, -20 à 60 °C avec modules 2,5G ou 10G
- Connecteur
- RJ45, SFP, SFP+, bornier, console RJ45
- Garantie
- 5 ans
Contenu et accessoires compatibles
Livré avec un kit rail DIN, deux pattes de fixation murale, le CD d'outils ORing, un guide d'installation rapide et un câble console. Accessoires conseillés : modules SFP Gigabit et SFP+ 10G, module de sauvegarde DBU-01, logiciel Open-Vision et alimentation rail DIN 24 VDC.
Documentation
Questions fréquentes
À quoi servent les deux ports SFP+ 10G ?
Ils assurent des liaisons montantes à 10 Gbit/s vers le cœur de réseau ou forment un anneau 10G entre plusieurs switchs. Ils acceptent aussi des modules 1 Gbit/s, ce qui permet de démarrer en Gigabit et de passer en 10G sans changer de switch.
La plage de température est-elle la même avec des modules 10G ?
Non. Le switch fonctionne de -40 à 75 °C lorsque tous les liens sont en Gigabit. Dès que des modules 2,5G ou 10G sont utilisés, la plage annoncée par ORing est de -20 à 60 °C. C'est un point à vérifier pour une armoire extérieure ou un local non chauffé.
Quelle différence avec la série IGS-9000 ?
L'IGS-9822DGP+ reprend le socle logiciel des IGS-9000 (O-Ring, SNMP, Modbus TCP, IEEE 1588v2) mais ajoute deux ports SFP 2,5G et deux ports SFP+ 10G, avec une bande passante de 66 Gbit/s. Les IGS-9000 se limitent à des ports SFP de 1 ou 2,5 Gbit/s.
Existe-t-il une version PoE ?
Oui, ORing propose l'IGPS-9822DGP+, une déclinaison PoE de ce switch, pour alimenter directement caméras ou points d'accès. L'IGS-9822DGP+ ne fournit pas de PoE.
À propos de ORing

ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le IGS-9822DGP+
Envoyez-nous le nombre de switchs, la topologie visée et les équipements à raccorder : nous répondons sous 24 h ouvrées avec une proposition chiffrée selon les quantités. Notre équipe technique vous aide aussi à choisir les modules SFP, l'alimentation rail DIN et l'architecture de redondance adaptées à votre site.
