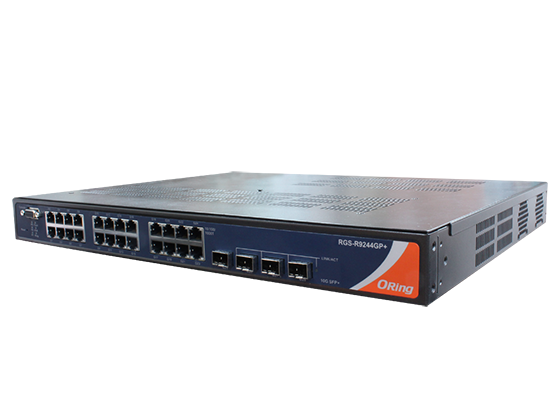

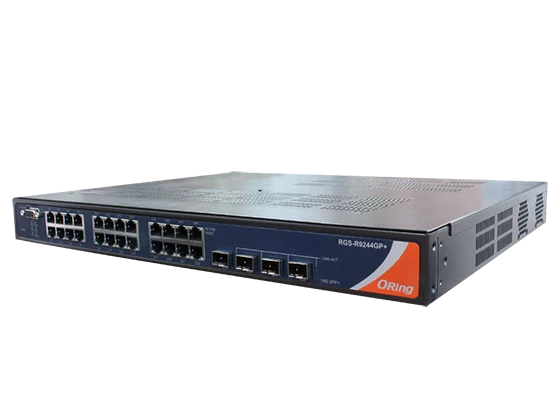

ORing RGS-R9244GP+ - Switch manageable niveau 3 rack 19 pouces 28 ports 10G
- 28 ports : 24 RJ45 Gigabit et 4 cages SFP+ 1G/10G
- Routage niveau 3 matériel : RIP et routes statiques entre sous-réseaux
- Commutation 128 Gbit/s, anneau O-Ring rétabli en moins de 30 ms
- Alimentation 100 à 240 VAC, double 36 à 72 VDC et relais en version -E
- Rack 19 pouces 1U, -20 à +60 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 24 à 28 ports |
| Fonctions réseau | 10 Gigabit, Administrable, Couche 3, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Variante | RGS-R9244GP+ : alimentation 100 à 240 VAC ; RGS-R9244GP+-E : 100 à 240 VAC + double 36 à 72 VDC, relais de défaut |
| Connecteur | RJ45 x 24, cage SFP+ x 4, console RS-232 DB9 |
| Débit | 10/100/1000 Mbit/s cuivre, 1 ou 10 Gbit/s SFP+ |
| Routage | Niveau 3 matériel, RIP et routes statiques |
| Redondance | O-Ring (< 30 ms, 250 switchs), Open-Ring, O-Chain, MRP, MSTP/RSTP |
| Température de fonctionnement | -20 à +60 °C |
| Dimensions | 431 x 342 x 44 mm |
| Version | Standard, secteur AC, Enhanced, AC + double DC |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch niveau 3 rack 10G ORing RGS-R9244GP+ combine 24 ports RJ45 Gigabit et 4 cages SFP+ 1G/10G avec une fonction de routage matériel. Placé au cœur du réseau technique d'un site, il relie les switchs d'étage ou de bâtiment par des liaisons fibre à 10 Gbit/s et route le trafic entre les sous-réseaux GTB, vidéo et sûreté.
Il s'adresse aux intégrateurs, DSI et bureaux d'études qui conçoivent une infrastructure réseau dédiée au bâtiment, distincte du réseau bureautique. Il complète les switchs Ethernet industriels ORing de niveau 2 en assurant l'agrégation et le routage.
Points forts du RGS-R9244GP+
- 24 ports RJ45 10/100/1000BaseT(X) avec MDI/MDIX automatique
- 4 cages SFP+ 1G/10GBase-X avec diagnostic DDM
- Routage niveau 3 matériel : RIP et routes statiques
- Bande passante de commutation 128 Gbit/s, latence 7 µs, table de 8 000 adresses MAC
- Redondance O-Ring inférieure à 30 ms sur 250 switchs, Open-Ring, O-Chain, MRP et MSTP/RSTP
- 4 095 VLAN, 8 files de priorité, trames jumbo de 9,6 Ko
- Version -E : double entrée 36 à 72 VDC en plus du secteur et relais de défaut
- MTBF 462 867 h (version standard), garantie 5 ans
Applications en bâtiment et sur site technique
- Campus tertiaire ou hospitalier : cœur du réseau technique avec liaisons 10 Gbit/s vers chaque bâtiment et routage entre les VLAN des différents lots techniques.
- Vidéoprotection de grande taille : agrégation de nombreux switchs PoE de caméras vers les enregistreurs, avec 10 Gbit/s sur les liaisons montantes.
- Datacenters : réseau d'exploitation des infrastructures (énergie, climatisation, contrôle d'accès) routé séparément du réseau de production.
- Sites industriels et plateformes logistiques : interconnexion des anneaux d'atelier et routage vers le réseau de l'exploitant.
Intégration et compatibilité
Le RGS-R9244GP+ s'administre par interface web en HTTPS, Telnet, SSH, console RS-232 et via l'utilitaire Windows Open-Vision d'ORing, qui surveille et cartographie les switchs du site. La sauvegarde de configuration se fait avec le module DBU-01.
Il prend en charge SNMP v1, v2c et v3, RMON, LLDP et Modbus TCP pour l'intégration en GTB ou en supervision réseau, ainsi qu'un client SMTP, un serveur NTP, DHCP serveur, client et relais, IGMP snooping v2/v3 (128 groupes par VLAN), IPv6 et Ethernet basse consommation IEEE 802.3az.
Côté sécurité : 802.1X simple et multiple, VLAN invité, RADIUS, ACL, IP Source Guard, limitation d'adresses MAC, liaison IP et MAC (Device Binding) et protection automatique contre les attaques DoS et DDoS. Les cages SFP+ reçoivent des modules SFP 1 Gbit/s ou 10 Gbit/s.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| RGS-R9244GP+ | Alimentation 100 à 240 VAC par cordon, sans relais, 4 597 g | Cœur de réseau en baie informatique ondulée |

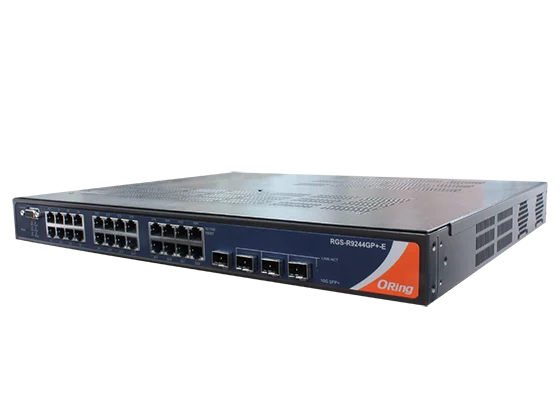

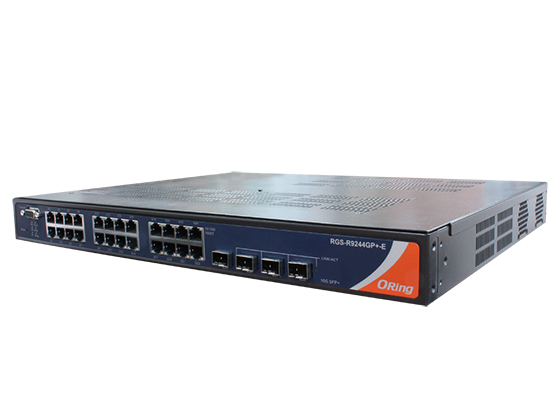

| RGS-R9244GP+-E | Secteur 100 à 240 VAC + double 36 à 72 VDC, relais de défaut, 4 754 g | Local technique avec alimentation continue secourue ou redondance exigée |
Caractéristiques techniques
| Ports cuivre | 24 x RJ45 10/100/1000BaseT(X), MDI/MDIX auto |
|---|---|
| Ports fibre | 4 x SFP+ 1G/10GBase-X, DDM |
| Console | RS-232 sur DB9, 115 200 bit/s, 8, N, 1 |
| Normes Ethernet | IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3ae, 802.3x, 802.3ad, 802.1p, 802.1Q, 802.1w, 802.1s, 802.1X, 802.1AB |
| Routage | Niveau 3 matériel, RIP, routes statiques |
| Commutation | Store-and-forward, 128 Gbit/s, latence 7 µs |
| Table MAC | 8 000 adresses |
| VLAN | 4 095 VLAN, VID 1 à 4094 |
| Trames jumbo | Jusqu'à 9,6 Ko |
| Redondance | O-Ring (< 30 ms, 250 switchs), Open-Ring, O-Chain, MRP (sur demande), Fast Recovery, MSTP/RSTP/STP |
| Synchronisation | Serveur NTP ; pas de PTP IEEE 1588 sur ces références |
| Alimentation standard | 100 à 240 VAC par cordon, 37,4 W typ. |
| Alimentation version -E | 100 à 240 VAC + double 36 à 72 VDC, 37,4 W typ. |
| Relais de défaut | Version -E uniquement |
| Protection | Protection contre les surcharges |
| Dimensions (L x P x H) | 431 x 342 x 44 mm |
| Poids | 4 597 g (standard) ; 4 754 g (-E) |
| Montage | Rack 19 pouces, 1U |
| Température de fonctionnement | -20 à +60 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | FCC Part 15, CISPR (EN 55022) classe A ; EN 61000-4-2, -3, -4, -5, -6, -8, -11 |
| Sécurité électrique | EN 60950-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-6 |
| MTBF | 462 867 h (standard) ; 371 822 h (-E) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 24 à 28 ports
- Fonctions réseau
- Administrable, Gigabit, 10 Gigabit, Ports SFP / fibre, Couche 3, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Variante
- RGS-R9244GP+ : alimentation 100 à 240 VAC ; RGS-R9244GP+-E : 100 à 240 VAC + double 36 à 72 VDC, relais de défaut
- Connecteur
- RJ45 x 24, cage SFP+ x 4, console RS-232 DB9
- Débit
- 10/100/1000 Mbit/s cuivre, 1 ou 10 Gbit/s SFP+
- Routage
- Niveau 3 matériel, RIP et routes statiques
- Redondance
- O-Ring (< 30 ms, 250 switchs), Open-Ring, O-Chain, MRP, MSTP/RSTP
- Température de fonctionnement
- -20 à +60 °C
- Dimensions
- 431 x 342 x 44 mm
- Version
- Standard, secteur AC, Enhanced, AC + double DC
Contenu et accessoires compatibles
Livré avec le switch, le kit de fixation en rack, le cordon d'alimentation, le câble console, le guide d'installation rapide et le CD d'outils ORing.
Accessoires compatibles : modules SFP ORing 1 Gbit/s et 10 Gbit/s, logiciel Open-Vision M500 (500 équipements IP) et module de sauvegarde DBU-01.
Documentation
Questions fréquentes
Pourquoi choisir un switch niveau 3 pour un bâtiment ?
Le RGS-R9244GP+ route le trafic entre sous-réseaux IP sans routeur externe, grâce au routage matériel avec RIP et routes statiques. On peut ainsi séparer GTB, vidéoprotection et contrôle d'accès dans des réseaux distincts tout en autorisant les échanges nécessaires vers la supervision.
Les ports SFP+ acceptent-ils des modules 1 Gbit/s ?
Oui. Les 4 cages SFP+ fonctionnent en 1GBase-X ou en 10GBase-X. On peut démarrer avec des modules Gigabit et passer à 10 Gbit/s sur les liaisons de cœur lorsque le trafic, vidéo notamment, augmente.
Quelle est la plage de température de fonctionnement ?
Selon la fiche technique ORing, le RGS-R9244GP+ fonctionne de -20 à +60 °C, avec un stockage de -40 à +85 °C. Il convient aux baies et locaux techniques ventilés. Pour un environnement plus sévère, le RGS-9244GP atteint -40 à +75 °C, sans routage niveau 3 ni ports 10G.
Que signifie la mention sans IEEE 1588 ?
Les références RGS-R9244GP+ et RGS-R9244GP+-E ne prennent pas en charge la synchronisation d'horloge PTP IEEE 1588. La mise à l'heure des équipements passe par le serveur NTP intégré, ce qui suffit aux usages GTB et vidéo.
Quelle différence entre la version standard et la version -E ?
La version -E ajoute à l'entrée secteur 100 à 240 VAC une double entrée 36 à 72 VDC et un relais de défaut. Elle est conseillée lorsque le local dispose d'une alimentation continue secourue ou que l'on exige une redondance d'alimentation.
À propos de ORing
ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le RGS-R9244GP+
Décrivez-nous votre architecture, le nombre de liaisons 10 Gbit/s et la version souhaitée : nous répondons sous 24 h ouvrées avec un conseil technique sur le routage et les modules SFP+. Les tarifs sont fixés selon les quantités.
Produits similaires
Voir toute la catégorie
ATOP EHG7612 - Switch Ethernet industriel niveau 3, 12 à 20 ports, uplinks 10G
- Aucune (filaire)
- Ethernet
- Fibre optique

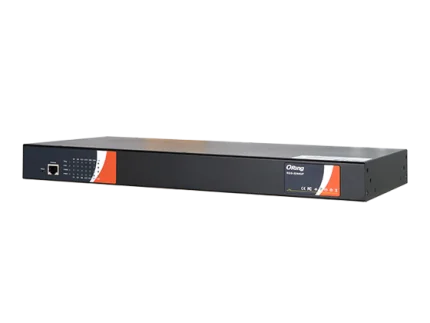

ORing RGS-3244GP - Switch Ethernet industriel manageable rack 19 pouces 28 ports
- Aucune (filaire)
- Ethernet
- Fibre optique

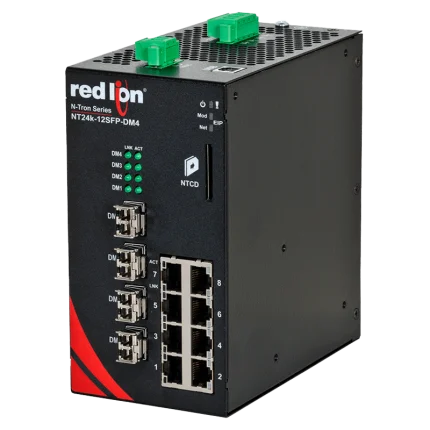

Red Lion N-Tron NT24K-12SFP-DM4 - Switch industriel manageable 12 ports, 4 SFP
- Aucune (filaire)
- Ethernet
- Fibre optique

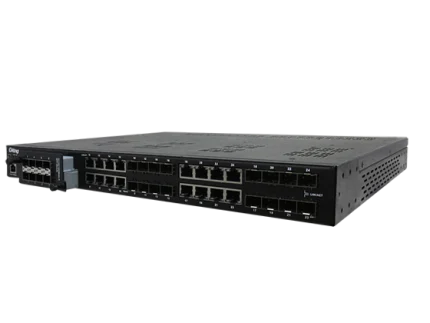

ORing RGS-P9160GCM1 - Switch rack IEC 61850-3 16 ports combo Gigabit et 1 slot
