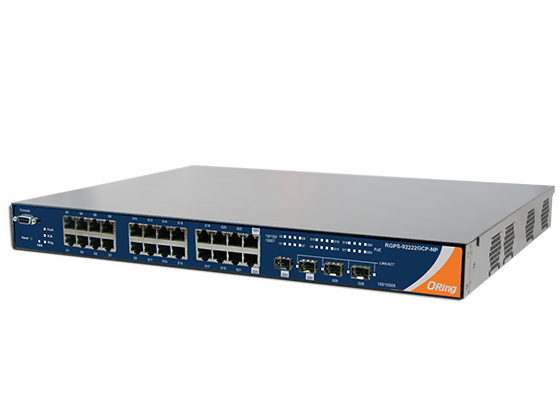

ORing RGPS-92222GCP - Switch PoE industriel rack 19 pouces 26 ports Gigabit
- 24 ports PoE+ IEEE 802.3at jusqu’à 30 W, dont 2 combo RJ45/SFP, et 2 cages SFP 100/1000
- Budget PoE de 320 W ou 720 W selon la version d’alimentation
- Planification PoE et redémarrage automatique des équipements bloqués
- Anneau O-Ring rétabli en moins de 30 ms, cybersécurité IEC 62443-4-2
- Rack 19 pouces 1U, -40 à +60 °C ou +70 °C selon version, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 24 à 28 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l’alimentation), Ports SFP / fibre, Redondance en anneau |
| Variante | NP : entrée 50 à 57 VDC sans alimentation ; NP-LP : alimentation 450 W incluse ; NP-P : alimentation 1 000 W incluse ; NP-P-E : alimentation AC incluse |
| Connecteur | RJ45 PoE x 22, combo RJ45 PoE/SFP x 2, cage SFP x 2, console RS-232 DB9 |
| Débit | 10/100/1000 Mbit/s cuivre, 100 ou 1000 Mbit/s SFP |
| Budget PoE | 320 W (NP-LP), 720 W (NP-P), jusqu’à 720 W selon l’alimentation externe (NP) ; 30 W max. par port |
| Cybersécurité | Développement IEC 62443-4-1, certification IEC 62443-4-2 |
| Température de fonctionnement | -40 à +60 °C (LP, P) ; -40 à +70 °C (NP) |
| Dimensions | 431 x 342 x 44 mm |
| Alimentation (version) | Sans alimentation, entrée 50 à 57 VDC, Alimentation 450 W incluse, Alimentation 1000 W incluse, Alimentation AC incluse, version E |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch PoE rack 19 pouces ORing RGPS-92222GCP alimente et raccorde jusqu'à 24 équipements en PoE+ IEEE 802.3at, à raison de 30 W par port, et dispose de 4 positions fibre pour rejoindre le reste du réseau. Il est conçu pour les baies des locaux techniques qui concentrent caméras de vidéoprotection, bornes Wi-Fi, interphones IP ou passerelles IoT.
Installateurs de sûreté, intégrateurs GTB et DSI disposent d'un switch manageable certifié IEC 62443-4-2, avec redondance en anneau et gestion fine du PoE. Il fait partie de l'offre de switchs PoE industriels ORing, aux côtés des modèles rail DIN pour coffrets de terrain.
Points forts du RGPS-92222GCP
- 22 ports RJ45 10/100/1000BaseT(X) PoE et 2 ports combo Gigabit PoE (RJ45 ou SFP 100/1000)
- 2 cages SFP 100/1000BaseX dédiées avec diagnostic DDM
- PoE+ IEEE 802.3at jusqu'à 30 W par port, 24 ports PSE
- Budget PoE de 320 W (NP-LP) ou 720 W (NP-P et NP selon alimentation externe)
- Planification horaire du PoE et redémarrage automatique des équipements qui ne répondent plus
- Redondance O-Ring inférieure à 30 ms sur 250 switchs, Open-Ring, O-Chain, MRP et MSTP/RSTP
- Développé selon IEC 62443-4-1 et certifié IEC 62443-4-2, MTBF 409 753 h
- Commutation 52 Gbit/s, latence 7 µs, garantie 5 ans
Applications en bâtiment et sur site technique
- Vidéoprotection de parkings, centres commerciaux et sites logistiques : alimentation de 24 caméras depuis la baie, avec QoS par adresse IP pour réserver la bande passante aux flux vidéo.
- Wi-Fi des bâtiments tertiaires, hôtels et établissements d'enseignement : alimentation des points d'accès d'un étage et extinction programmée hors horaires d'occupation.
- Sûreté et contrôle d'accès : lecteurs, interphones et contrôleurs de portes alimentés en PoE sur un VLAN séparé.
- Bâtiments connectés : alimentation des passerelles LoRaWAN, capteurs PoE et automates de la GTB depuis le local technique.
- Sites industriels : réseau de vidéosurveillance d'atelier relié en fibre et en anneau au cœur de réseau.
Intégration et compatibilité
Le RGPS-92222GCP s'administre par interface web en HTTPS, Telnet, SSH, console RS-232 et via l'utilitaire Windows Open-Vision d'ORing. La configuration se sauvegarde et se restaure avec le module DBU-01.
Pour la supervision, il prend en charge SNMP v1, v2c et v3, RMON, LLDP et Modbus TCP, utiles pour remonter l'état des ports et du PoE dans une GTB ou un outil de supervision. Il propose aussi un client SMTP, un serveur NTP, DHCP serveur, client et relais, un proxy DNS, IGMP snooping v2/v3 (256 groupes par VLAN), IPv6 et Ethernet basse consommation IEEE 802.3az.
La sécurité repose sur 802.1X simple et multiple, VLAN invité, RADIUS, TACACS+, 15 niveaux d'autorisation, ACL, IP Source Guard, liaison IP et MAC (Device Binding) et blocage matériel des attaques DoS et DDoS. Les cages SFP acceptent les modules SFP 100 Mbit/s et 1 Gbit/s.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| RGPS-92222GCP-NP | Entrée 50 à 57 VDC sur bornier, alimentation externe à prévoir, 17 W hors PoE, -40 à +70 °C | Local disposant d'une alimentation continue secourue |
| RGPS-92222GCP-NP-LP | Alimentation 450 W intégrée, entrée 100 à 240 VAC, budget PoE 320 W | Points d'accès, lecteurs et caméras à faible consommation |
| RGPS-92222GCP-NP-P | Alimentation 1 000 W intégrée, entrée 100 à 240 VAC, budget PoE 720 W | 24 caméras ou bornes Wi-Fi à pleine puissance PoE+ |
| RGPS-92222GCP-NP-P-E | Version AC uniquement avec alimentation incluse | À valider avec notre équipe selon le budget PoE visé |
Caractéristiques techniques
| Ports cuivre PoE | 22 x RJ45 10/100/1000BaseT(X) PSE, MDI/MDIX auto |
|---|---|
| Ports combo | 2 x RJ45 10/100/1000BaseT(X) PSE ou SFP 100/1000BaseX |
| Ports fibre | 2 x SFP 100/1000BaseX, DDM |
| PoE | IEEE 802.3at, 30 W max. par port, 24 ports PSE |
| Budget PoE | NP-LP : 320 W ; NP-P : 720 W ; NP : 720 W selon l'alimentation externe |
| Console | RS-232 sur DB9, 115 200 bit/s, 8, N, 1 |
| Normes Ethernet | IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3ad, 802.1p, 802.1Q, 802.1w, 802.1s, 802.1X, 802.1AB, 802.3at |
| Commutation | Store-and-forward, 52 Gbit/s, latence 7 µs |
| Table MAC | 8 000 adresses |
| VLAN | 4 095 VLAN, VID 1 à 4094 |
| Trames jumbo | Jusqu'à 9,6 Ko |
| Redondance | O-Ring (< 30 ms, 250 switchs), Open-Ring, O-Chain, MRP, MSTP/RSTP/STP |
| Alimentation | NP-LP et NP-P : 100 à 240 VAC ; NP : 50 à 57 VDC sur bornier |
| Consommation (hors équipements alimentés) | 37 W (NP-LP, NP-P) ; 17 W (NP) |
| Protection | Protection contre les surcharges |
| Dimensions (L x P x H) | 431 x 342 x 44 mm |
| Poids | 5 000 g (NP-LP) ; 5 730 g (NP-P) ; 3 982 g (NP) |
| Montage | Rack 19 pouces, 1U |
| Température de fonctionnement | -40 à +60 °C (NP-LP, NP-P) ; -40 à +70 °C (NP) |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Cybersécurité | IEC 62443-4-1, IEC 62443-4-2 |
| CEM | FCC Part 15, CISPR (EN 55032) classe A ; EN 61000-4-2, -3, -4, -5, -6, -8, -11 |
| Sécurité électrique | EN 62368-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-6 |
| MTBF | 409 753 h |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 24 à 28 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Variante
- NP : entrée 50 à 57 VDC sans alimentation ; NP-LP : alimentation 450 W incluse ; NP-P : alimentation 1 000 W incluse ; NP-P-E : alimentation AC incluse
- Connecteur
- RJ45 PoE x 22, combo RJ45 PoE/SFP x 2, cage SFP x 2, console RS-232 DB9
- Débit
- 10/100/1000 Mbit/s cuivre, 100 ou 1000 Mbit/s SFP
- Budget PoE
- 320 W (NP-LP), 720 W (NP-P), jusqu'à 720 W selon l'alimentation externe (NP) ; 30 W max. par port
- Cybersécurité
- Développement IEC 62443-4-1, certification IEC 62443-4-2
- Température de fonctionnement
- -40 à +60 °C (LP, P) ; -40 à +70 °C (NP)
- Dimensions
- 431 x 342 x 44 mm
- Alimentation (version)
- Sans alimentation, entrée 50 à 57 VDC, Alimentation 450 W incluse, Alimentation 1000 W incluse, Alimentation AC incluse, version E
Contenu et accessoires compatibles
Livré avec le switch, le kit de fixation en rack, le cordon d'alimentation, le guide d'installation rapide et le CD d'outils ORing.
Accessoires compatibles : modules SFP ORing 100 Mbit/s (SFP100M) et 1 Gbit/s (SFP1G), logiciel Open-Vision M500 (500 équipements IP) et module de sauvegarde DBU-01.
Documentation
Questions fréquentes
Quelle version d'alimentation choisir ?
Le RGPS-92222GCP-NP-P intègre une alimentation 1 000 W et délivre un budget PoE de 720 W, adapté à 24 caméras ou bornes Wi-Fi gourmandes. Le NP-LP, avec une alimentation 450 W, offre 320 W de budget pour des équipements plus sobres. Le NP se raccorde à une alimentation externe 50 à 57 VDC, utile lorsque le local dispose déjà d'une source continue secourue.
Combien de ports alimentent en PoE ?
Les 22 ports RJ45 et les 2 ports combo en mode cuivre fournissent le PoE+ IEEE 802.3at, soit 24 ports PSE jusqu'à 30 W chacun dans la limite du budget global. Les 2 cages SFP dédiées servent aux liaisons fibre.
Le switch peut-il redémarrer une caméra bloquée ?
Oui. La fonction PoE alive check surveille les équipements alimentés et coupe puis rétablit l'alimentation d'un port lorsque l'équipement ne répond plus. La planification PoE permet aussi d'éteindre des ports à heures fixes, par exemple des bornes Wi-Fi la nuit.
Quelle différence avec le RGS-92222GCP ?
Les deux switchs partagent la même architecture de 26 ports et la certification IEC 62443-4-2. Le RGPS-92222GCP ajoute le PoE+ sur 24 ports pour alimenter caméras, points d'accès ou passerelles, tandis que le RGS-92222GCP est un switch de données sans PoE.
Demander un devis pour le RGPS-92222GCP
Indiquez-nous le nombre et le type d'équipements à alimenter : nous répondons sous 24 h ouvrées avec un calcul de budget PoE et un conseil sur la version d'alimentation. Les tarifs sont établis selon les quantités.
