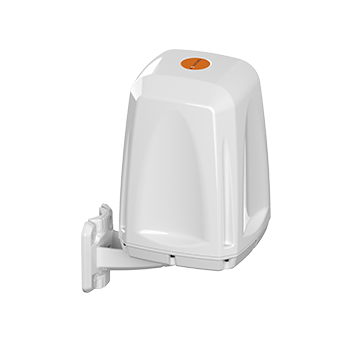

Poynting EPNT-4 - Antenne 5G et Wi-Fi avec logement routeur IP67
- Antenne 5G/4G 617 à 4 200 MHz en 2x2 ou 4x4 MIMO, gain jusqu'à 3 dBi
- Wi-Fi 2,4 GHz et 5 à 7,2 GHz en 2x2 ou 4x4 MIMO, plus une antenne GNSS active
- Logement intégré pour routeur compact jusqu'à 140 x 120 x 50 mm
- Boîtier ASA anti-UV IP67 et IK10, -40 à +80 °C
- Support inox 316 fourni, pose sur mur, mât ou surface
| Connectivité radio | 2G / 3G, 4G LTE, 5G, Wi-Fi |
|---|---|
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP67 |
| Type de montage | Mural, Sur mât ou poteau |
| Fonctions réseau | GNSS |
| Bande de fréquences | GNSS, LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz |
| Compatibilité | Routeurs compacts jusqu'à 140 x 120 x 50 mm (ex. Teltonika RUT240, RUT956, TRB245) |
| Variante | 2x2 ou 4x4 5G, 2x2 ou 4x4 Wi-Fi, GNSS |
| Caractéristiques d'antenne | Omnidirectionnelle, polarisation croisée ±45°, 2x2 ou 4x4 MIMO 5G/4G (3 dBi max), 2x2 ou 4x4 MIMO Wi-Fi (2,2 dBi), GNSS actif |
| Connecteur | SMA mâle coudé (5G/4G et GNSS), RP-SMA mâle coudé (Wi-Fi), câbles RTK-031 de 150 mm |
| Logement routeur | 140 x 120 x 50 mm maximum |
| Configuration | 2x2 5G + 2x2 Wi-Fi + GNSS, 4x4 5G + 2x2 Wi-Fi + GNSS, 4x4 5G + 4x4 Wi-Fi + GNSS |
- 4G LTE
- 5G
- 2G / 3G
- Wi-Fi
- IP67
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La Poynting EPNT-4 est une antenne 5G avec logement routeur : un boîtier d'extérieur qui réunit des antennes 5G/4G, Wi-Fi et GNSS et accueille directement un routeur compact. Le routeur est installé au plus près des antennes, sans câble coaxial à tirer jusqu'au local technique : seul un câble Ethernet descend vers le bâtiment.
Pour les intégrateurs GTB, les exploitants et les services techniques, c'est une façon propre de fiabiliser la liaison cellulaire d'un site distant. Les antennes à polarisation croisée couvrent 617 à 4 200 MHz, de la 2G à la 5G, et le boîtier IP67 et IK10 résiste aux intempéries, au brouillard salin et au vandalisme.
Points forts du EPNT-4
- Antennes 5G/4G large bande de 617 à 4 200 MHz, polarisation croisée ±45°
- Trois configurations : 2x2 ou 4x4 MIMO 5G/4G, 2x2 ou 4x4 MIMO Wi-Fi
- Wi-Fi 2,4 à 2,5 GHz et 5 à 7,2 GHz, gain de 2,2 dBi, compatible Wi-Fi 6E
- Antenne GNSS active (GPS et GLONASS) sur un port dédié

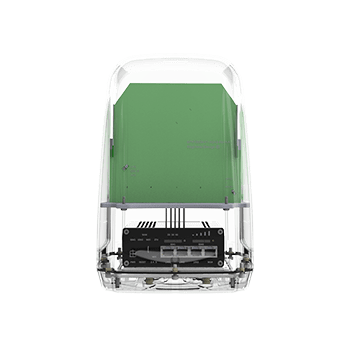

- Logement pour routeur jusqu'à 140 x 120 x 50 mm, câbles RTK-031 de 150 mm montés en usine
- Boîtier ASA anti-UV, IP67, IK10, tenue au vent jusqu'à 220 km/h

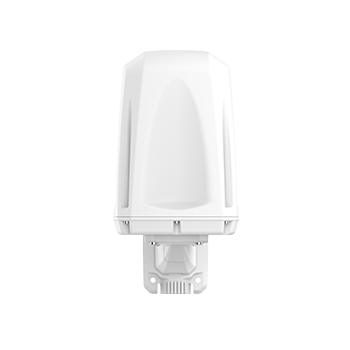

- Support inox 316 BRKT-91 fourni, pose sur mur, mât ou surface
Applications en bâtiment et sur site technique
- Bâtiments tertiaires et collectivités : liaison 4G ou 5G de secours ou principale pour la GTB, routeur installé en toiture
- Sites techniques isolés : postes de relevage, châteaux d'eau, stations de pompage et armoires de télégestion
- Logistique et industrie : accès Internet ou VPN d'un entrepôt, d'un quai ou d'une zone de stockage extérieure
- Chantiers, bâtiments modulaires et sites temporaires : accès fixe sans fil (FWA) sans tirage de fibre
- Sites en bord de mer ou en atmosphère corrosive, grâce au boîtier protégé contre le brouillard salin
Intégration et compatibilité
L'EPNT-4 est une antenne passive pour la partie cellulaire et Wi-Fi : elle fonctionne avec tout routeur 4G ou 5G dont les dimensions tiennent dans le logement. Les sorties 5G/4G et GNSS se terminent en SMA mâle coudé, les sorties Wi-Fi en RP-SMA mâle coudé, les connecteurs les plus courants sur nos routeurs 4G et 5G industriels. Poynting publie une liste de compatibilité couvrant notamment Teltonika, Robustel, Milesight, Advantech, Moxa et Peplink.
Le routeur reste un équipement réseau standard : VPN, Modbus TCP, BACnet/IP, MQTT ou SNMP passent par lui sans changement. L'alimentation se fait en PoE par le câble Ethernet ou par l'alimentation du routeur passée dans l'embase. L'antenne GNSS active est alimentée par le routeur (2,7 à 3,3 V, 5 à 15 mA).
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| EPNT-4-15 | 2x2 MIMO 5G/4G, 2x2 MIMO Wi-Fi, GNSS | Routeur 4G ou 5G à deux antennes cellulaires |
| EPNT-4-17 | 4x4 MIMO 5G/4G, 2x2 MIMO Wi-Fi, GNSS | Routeur 5G à quatre antennes cellulaires |
| EPNT-4-19 | 4x4 MIMO 5G/4G, 4x4 MIMO Wi-Fi, GNSS | Routeur 5G avec Wi-Fi 4x4 pour couvrir un espace extérieur |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Bandes cellulaires | 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz, 3 400 à 4 200 MHz |
| Gain cellulaire max. | 1 dBi (617 à 960 MHz), 2 dBi (1 427 à 1 517 MHz), 3 dBi (1 710 à 2 700 MHz), 0 dBi (3 400 à 4 200 MHz) |
| ROS cellulaire (VSWR) | inférieur à 3:1 |
| Polarisation cellulaire | croisée ±45° |
| Bandes Wi-Fi | 2 400 à 2 500 MHz, 5 000 à 7 200 MHz |
| Gain Wi-Fi max. | 2,2 dBi |
| ROS Wi-Fi | inférieur à 2,5:1 sur 90 % de la bande |
| GNSS | 1 575,42 / 1 600 MHz, antenne active, polarisation circulaire droite, gain LNA 21 ± 2 dB, 2,7 à 3,3 V, 5 à 15 mA |
| Puissance admissible | 10 W (cellulaire et Wi-Fi) |
| Impédance | 50 ohms |
| Câbles et connecteurs | RTK-031 de 150 mm, SMA mâle coudé (5G/4G, GNSS), RP-SMA mâle coudé (Wi-Fi) |
| Logement routeur | 140 x 120 x 50 mm maximum |
| Dimensions | 351 x 238 x 182 mm |
| Poids | 1,175 kg (EPNT-4-15), 1,19 kg (EPNT-4-17), 1,2 kg (EPNT-4-19) |
| Radôme | ASA stabilisé UV, blanc |

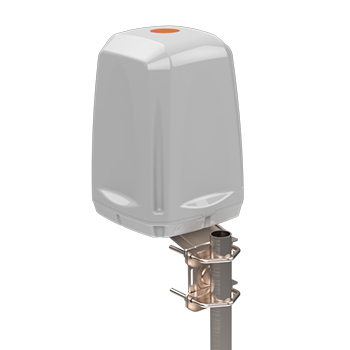

| Montage | Mur, mât (étriers ou colliers) ou surface (joint fourni) |
| Tenue au vent | jusqu'à 220 km/h (antenne), 190 km/h avec le support fourni |
| Indice de protection | IP67 |
| Résistance aux chocs | IK10 |
| Température de fonctionnement | -40 à +80 °C |
| Humidité | jusqu'à 98 % en fonctionnement |
| Brouillard salin | MIL-STD 810G / ASTM B117 |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, 2G / 3G, Wi-Fi
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP67
- Type de montage
- Mural, Sur mât ou poteau
- Fonctions réseau
- GNSS
- Bande de fréquences
- GNSS, LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz
- Compatibilité
- Routeurs compacts jusqu'à 140 x 120 x 50 mm (ex. Teltonika RUT240, RUT956, TRB245)
- Variante
- 2x2 ou 4x4 5G, 2x2 ou 4x4 Wi-Fi, GNSS
- Caractéristiques d'antenne
- Omnidirectionnelle, polarisation croisée ±45°, 2x2 ou 4x4 MIMO 5G/4G (3 dBi max), 2x2 ou 4x4 MIMO Wi-Fi (2,2 dBi), GNSS actif
- Connecteur
- SMA mâle coudé (5G/4G et GNSS), RP-SMA mâle coudé (Wi-Fi), câbles RTK-031 de 150 mm
- Logement routeur
- 140 x 120 x 50 mm maximum
- Configuration
- 2x2 5G + 2x2 Wi-Fi + GNSS, 4x4 5G + 2x2 Wi-Fi + GNSS, 4x4 5G + 4x4 Wi-Fi + GNSS
Contenu et accessoires compatibles
Livrée avec le boîtier équipé de ses antennes et câbles, le support inox 316 BRKT-91 et la visserie pour pose sur mât (étriers ou colliers), sur mur (chevilles à frapper) ou en surface (joint d'étanchéité). Le support marine BRKT-038 et le kit MISC-103 sont proposés en option.
À prévoir : le routeur, un câble Ethernet d'extérieur et un injecteur PoE ou l'alimentation du routeur. Voir nos supports de fixation, la gamme d'antennes Poynting et l'ensemble de nos antennes 4G, 5G et Wi-Fi.
Documentation
Questions fréquentes
Quel routeur peut-on installer dans l'EPNT-4 ?
Tout routeur dont les dimensions ne dépassent pas 140 x 120 x 50 mm. Poynting publie une liste de compatibilité par marque : les Teltonika RUT240, RUT956 et TRB245 y figurent par exemple comme compatibles. Vérifiez aussi le nombre et le type de connecteurs d'antenne de votre routeur pour choisir la bonne configuration.
Quelle différence entre EPNT-4-15, EPNT-4-17 et EPNT-4-19 ?
Le nombre d'antennes raccordées. La version 15 offre 2 ports 5G/4G et 2 ports Wi-Fi, la 17 passe à 4 ports 5G/4G, la 19 ajoute 4 ports Wi-Fi. Les trois disposent d'un port GNSS. Choisissez selon le nombre de connecteurs de votre routeur : un routeur 4G à deux antennes n'exploitera pas une version 4x4.
Comment le routeur est-il alimenté dans le boîtier ?
Par le câble Ethernet en PoE, via un injecteur placé à l'intérieur du bâtiment, ou par le câble de son alimentation passé dans l'orifice central de l'embase avec le câble réseau. Un seul câble descend ainsi vers le local technique, sans liaison coaxiale.
Le routeur supporte-t-il la chaleur à l'intérieur du boîtier ?
Le constructeur indique qu'un routeur placé dans l'EPNT-4 exposé au soleil fonctionne 10 à 12 °C au-dessus de la température ambiante. Choisissez un routeur industriel dont la plage de fonctionnement couvre cette marge, et privilégiez si possible une façade ou un mât moins exposé.
Faut-il préférer l'EPNT-4 ou l'EPNT-1 ?
L'EPNT-4 est plus compact côté routeur (140 x 120 x 50 mm), mieux protégé (IP67 et IK10 contre IP65 et IK08) et intègre une antenne GNSS. L'EPNT-1 accepte des routeurs plus grands, jusqu'à 185 x 145 x 45 mm, avec un gain 5G un peu plus élevé.
À propos de Poynting

Poynting est un fabricant d'antennes sud-africain, basé à Johannesburg, qui conçoit et fabrique des antennes large bande pour les réseaux cellulaires 4G et 5G, le Wi-Fi, le GNSS et l'IoT. Ses produits équipent routeurs, passerelles et compteurs communicants dans l'industrie, le transport, l'agriculture et le bâtiment, avec des boîtiers prévus pour l'extérieur.
Voir toute la gamme PoyntingDemander un devis pour le EPNT-4
Indiquez le modèle de routeur à intégrer et le nombre de sites : nous vous répondons sous 24 h ouvrées avec un conseil sur la configuration adaptée et un tarif selon les quantités.
