Poynting LPDA-92 - Antenne 4G/5G directionnelle log-périodique 11 dBi
- Antenne directionnelle log-périodique 698 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz et 3 400 à 3 800 MHz
- Gain jusqu'à 11 dBi (10,8 dBi de 698 à 960 MHz), ROS inférieur à 1,5:1 sur 95 % des bandes
- Câble HDF-195 de 7 m SMA mâle ou queue de 0,3 m N femelle, kit MIMO 2x2 disponible
- IP65, IK08, tenue au vent jusqu'à 160 km/h, -40 à +80 °C
- Montage sur mât avec étriers en U inox fournis
| Connectivité radio | 2G / 3G, 4G LTE, 5G, Wi-Fi |
|---|---|
| Usage | Extérieur / espaces verts, GTB / intégration BMS, Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Sur mât ou poteau |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz |
| Caractéristiques d'antenne | Directionnelle log-périodique, 11 dBi max, polarisation linéaire, ouverture environ 55° horizontal |
| Connecteur | SMA mâle (câble 7 m) ou N femelle (queue de 0,3 m) |
| Configuration | SISO, câble 7 m SMA mâle, SISO, câble 30 cm N femelle, Kit 2x2 MIMO avec support BRKT-33 |
- 4G LTE
- 5G
- 2G / 3G
- Wi-Fi
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités

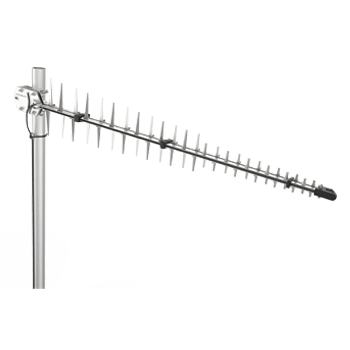

La Poynting LPDA-92 est une antenne 4G directionnelle de type log-périodique (LPDA) qui couvre 698 à 3 800 MHz avec un gain allant jusqu'à 11 dBi. Pointée vers le relais de l'opérateur, elle récupère un signal cellulaire exploitable là où une antenne omnidirectionnelle ne suffit plus : bâtiment isolé, site technique en zone rurale, local enterré en limite de couverture.
Elle s'adresse aux intégrateurs GTB, aux services techniques des collectivités et aux exploitants de sites distants qui ont besoin d'une liaison 4G ou 5G stable pour la supervision. Large bande, elle fonctionne avec tous les opérateurs : changer de forfait ne demande pas de changer d'antenne. Trois versions existent : SISO avec câble 7 m, SISO avec queue N femelle, ou kit MIMO 2x2 avec support croisé.
Points forts du LPDA-92
- Gain maximal de 11 dBi de 1 710 à 2 700 MHz, 10,8 dBi de 698 à 960 MHz et 10 dBi de 1 427 à 1 517 MHz
- Couverture 4G et 5G de 698 à 3 800 MHz, bande 3,5 GHz comprise (2,3 dBi)
- ROS (VSWR) inférieur à 1,5:1 sur 95 % des bandes
- Lobe principal d'environ 55° : pointage simple vers un seul relais

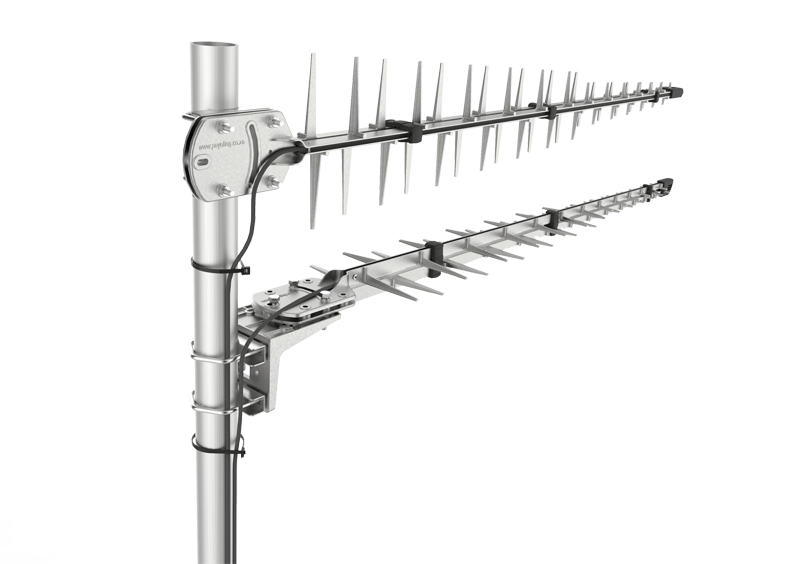

- Kit LPDA-92-LTE : deux antennes croisées à +/-45° pour le MIMO 2x2
- IP65, IK08, tenue au vent jusqu'à 160 km/h, -40 à +80 °C
- Court-circuit DC intégré pour limiter l'accumulation de charges statiques
Applications en bâtiment et sur site technique
- Collectivités : stations de pompage, postes de relevage et réservoirs isolés télégérés en 4G
- Bâtiments tertiaires ou d'enseignement en zone rurale : routeur de GTB situé loin des relais
- Exploitations agricoles et sites extérieurs : passerelles et automates en bout de couverture
- Industrie et logistique : entrepôts à bardage métallique dont l'intérieur ne capte pas
- Chantiers et bâtiments modulaires : liaison de supervision provisoire en attente de la fibre
Intégration et compatibilité
Antenne passive, la LPDA-92 se raccorde à l'entrée d'antenne d'un routeur, d'un modem ou d'une passerelle équipée d'un module 4G ou 5G. Elle s'associe à nos routeurs 4G et 5G industriels, qui remontent ensuite les données de GTB en Modbus TCP, BACnet/IP, MQTT ou SNMP vers la supervision. Le réglage final se fait en suivant le niveau de signal (RSSI, RSRP) affiché par le routeur.
La version LPDA-92 se termine en SMA mâle, le connecteur le plus courant sur les équipements industriels. La LPDA-92-4 se termine en N femelle pour recevoir une rallonge de la bonne longueur : choisissez-la parmi nos câbles et adaptateurs coaxiaux. Pour exploiter les deux entrées d'antenne d'un routeur, le kit LPDA-92-LTE fournit directement la paire d'antennes et leur support.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| LPDA-92 | Une antenne, câble HDF-195 de 7 m, SMA mâle | Routeur à une entrée principale, antenne proche du local technique |
| LPDA-92-4 | Une antenne, queue HDF-195 de 0,3 m, N femelle | Parcours de câble sur mesure avec rallonge séparée |
| LPDA-92-LTE | Kit de deux antennes et support BRKT-33 (+/-45°) | Routeur 4G ou 5G à deux entrées, MIMO 2x2 pour plus de débit |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne directionnelle log-périodique, polarisation linéaire |
| Bandes de fréquences | 698 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz, 3 400 à 3 800 MHz |
| Gain maximal | 10,8 dBi (698 à 960 MHz), 10 dBi (1 427 à 1 517 MHz), 11 dBi (1 710 à 2 700 MHz), 2,3 dBi (3 400 à 3 800 MHz) |
| ROS (VSWR) | inférieur à 1,5:1 sur 95 % des bandes |
| Ouverture du lobe | environ 55° en horizontal, 50° en vertical |
| Puissance admissible | 10 W |
| Impédance | 50 ohms |
| Protection DC | Court-circuit DC (DC short) |
| Câble | HDF-195 monté en usine : 7 m (SMA mâle) ou 0,3 m (N femelle) |
| Pertes câble | 0,385 dB/m à 900 MHz, 0,565 dB/m à 1 800 MHz, 0,666 dB/m à 2 400 MHz |
| Dimensions antenne | 1 112 x 200 x 47 mm |
| Poids antenne | 1,63 kg (câble 7 m), 1,55 kg (queue 0,3 m) |
| Support BRKT-33 (kit) | 414 x 166 x 120 mm, 990 g |
| Matériaux | Cadre en alliage ADC12 passivé, pièces plastiques en nylon 6 noir |
| Montage | Sur mât, étriers en U inox (mât jusqu'à 65 mm selon le guide d'installation) |
| Indice de protection | IP65 |
| Résistance aux chocs | IK08 |
| Tenue au vent | jusqu'à 160 km/h |
| Température de fonctionnement | -40 à +80 °C |
| Humidité | jusqu'à 98 % en fonctionnement |
| Brouillard salin | MIL-STD 810G / ASTM B117 |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, 2G / 3G, Wi-Fi
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Extérieur / espaces verts
- Indice de protection
- IP65 / IP66
- Type de montage
- Sur mât ou poteau
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz
- Caractéristiques d'antenne
- Directionnelle log-périodique, 11 dBi max, polarisation linéaire, ouverture environ 55° horizontal
- Connecteur
- SMA mâle (câble 7 m) ou N femelle (queue de 0,3 m)
- Configuration
- SISO, câble 7 m SMA mâle, SISO, câble 30 cm N femelle, Kit 2x2 MIMO avec support BRKT-33
Contenu et accessoires compatibles
Les versions SISO sont livrées avec l'antenne, son câble monté en usine, deux brides de fixation, deux étriers en U inox M6 et la visserie. Le kit LPDA-92-LTE comprend deux antennes et le support de polarisation BRKT-33 en acier galvanisé.
Le support BRKT-30 permet un autre montage MIMO, une antenne verticale et une horizontale : voir nos supports de fixation. Pour comparer avec les autres modèles, consultez la gamme d'antennes Poynting et l'ensemble de nos antennes 4G, 5G et Wi-Fi.
Documentation
Questions fréquentes
Quelle est la différence entre la LPDA-92 et le kit LPDA-92-LTE ?
La LPDA-92 est une antenne unique (SISO) pour l'entrée principale d'un routeur. Le kit LPDA-92-LTE réunit deux antennes et le support BRKT-33 qui les croise à +/-45°. Les deux polarisations alimentent les deux entrées d'un routeur 4G ou 5G en MIMO 2x2, pour un débit et une stabilité supérieurs.
Comment orienter l'antenne ?
Le lobe principal fait environ 55° en horizontal et 50° en vertical. Pointez l'antenne vers le relais de l'opérateur, puis affinez l'orientation en suivant l'indicateur de niveau de signal du routeur. Le montage sur un seul étrier en U permet aussi une inclinaison d'environ 26° vers le haut ou vers le bas.
L'antenne couvre-t-elle la 5G à 3,5 GHz ?
Oui, la plage 3 400 à 3 800 MHz est couverte, mais avec un gain plus faible (2,3 dBi). Le fort gain de 10 à 11 dBi concerne les bandes 700 MHz à 2,6 GHz, celles qui portent le plus loin. La LPDA-92 est donc surtout adaptée aux sites éloignés des relais, en 4G ou en 5G sur bandes basses et moyennes.
Quelle version choisir pour une grande longueur de câble ?
Prenez la LPDA-92-4 : sa queue de 0,3 m terminée N femelle accepte une rallonge coaxiale de la longueur exacte du parcours. Le constructeur indique des rallonges HDF-195 jusqu'à 10 m. Au-delà, un câble à plus faibles pertes est préférable pour ne pas perdre le bénéfice du gain.
Demander un devis pour le LPDA-92
Précisez la distance au relais, l'opérateur visé et le nombre d'entrées d'antenne de vos routeurs : nous vous répondons sous 24 h ouvrées avec un conseil technique et un tarif selon les quantités. Nous vous aidons aussi à choisir entre version SISO, kit MIMO et longueur de rallonge.
