Réf. OMNI-85-V3Poynting OMNI-85 - Antenne 5G/4G large bande à visser sur routeur
- Antenne 5G et 4G omnidirectionnelle 617 à 3 800 MHz, gain jusqu'à 3,5 dBi
- Se visse directement sur l'embase SMA femelle d'un routeur ou d'un modem
- Rotule orientable, aucun plan de masse nécessaire
- IP55, IK05, -40 à +80 °C, 209 mm et 42 g
| Connectivité radio | 2G / 3G, 4G LTE, 5G |
|---|---|
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Type de montage | Panneau / encastré |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz) |
| Caractéristiques d'antenne | Omnidirectionnelle, SISO, 3,5 dBi max, polarisation linéaire verticale, indépendante du plan de masse |
| Connecteur | SMA mâle sur rotule orientable |
- 4G LTE
- 5G
- 2G / 3G
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

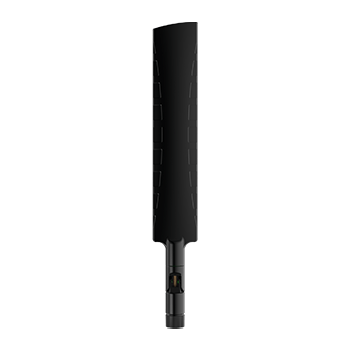

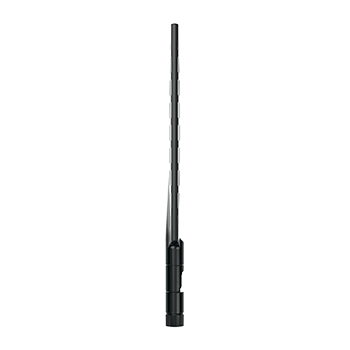

La Poynting OMNI-85 est une antenne 5G pour routeur qui se visse directement sur l'embase SMA femelle de l'équipement. Large bande, elle couvre 617 à 3 800 MHz avec un gain maximal de 3,5 dBi et peut remplacer les antennes d'origine d'un routeur ou d'un modem équipé d'embases SMA femelle.
Cette troisième génération (V3) s'adresse aux intégrateurs et aux services techniques qui installent des routeurs, des modems ou des passerelles cellulaires en local technique. Sa rotule permet de l'orienter verticalement quelle que soit la position de l'équipement, et elle fonctionne sans plan de masse. Un format compact et rapide à poser pour équiper un parc de routeurs avec une référence unique.
Points forts du OMNI-85
- Couverture 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz et 3 400 à 3 800 MHz
- Gain maximal 3,5 dBi de 1 710 à 2 700 MHz et 2,5 dBi de 3 400 à 3 800 MHz
- ROS (VSWR) inférieur à 2,5:1, mesuré sans câble
- Montage direct sur embase SMA femelle, rotule orientable
- Indépendante du plan de masse : fonctionne sur boîtier plastique ou métallique
- Compacte et légère : 209 x 31 mm, 42 g
- IP55, IK05, -40 à +80 °C
Applications en bâtiment et sur site technique
- Bâtiments tertiaires : routeur 4G ou 5G de la GTB installé en local technique
- Enseignement et santé : passerelles cellulaires de supervision posées en baie ou sur étagère
- Industrie : modems de télémaintenance d'automates dans une armoire ventilée
- Comptage énergétique : concentrateurs et passerelles 4G en tableau général basse tension
Intégration et compatibilité
L'OMNI-85 se visse sur toute entrée d'antenne SMA femelle : routeurs 4G et 5G industriels, modems cellulaires, passerelles LoRaWAN ou edge à liaison 4G. Elle ne demande aucun câble ni support. Sur un routeur MIMO, utilisez une antenne par entrée en les orientant de façon légèrement différente pour améliorer la diversité.
Pour un équipement à connecteur différent (TNC, N), passez par nos câbles et adaptateurs coaxiaux. Le court-circuit DC intégré protège l'entrée radio de l'équipement.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence constructeur | A-OMNI-0085-V3-01 |
| Type | Antenne omnidirectionnelle SISO, montage direct sur équipement |
| Bandes de fréquences | 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz, 3 400 à 3 800 MHz |
| Gain maximal | 0 dBi (617 à 960 MHz), 1,2 dBi (1 427 à 1 517 MHz), 3,5 dBi (1 710 à 2 700 MHz), 2,5 dBi (3 400 à 3 800 MHz) |
| Polarisation | Linéaire verticale |
| ROS (VSWR) | inférieur à 2,5:1 |
| Puissance admissible | 10 W |
| Impédance | 50 ohms |
| Protection DC | Court-circuit DC (DC short) |
| Connecteur | SMA mâle sur rotule |
| Dimensions | 209 x 31 x Ø 13 mm |
| Poids | 42 g |
| Radôme | ABS sans halogène, noir |
| Environnement | Intérieur |
| Indice de protection | IP55 |
| Résistance aux chocs | IK05 |
| Température de fonctionnement | -40 à +80 °C |
| Humidité | jusqu'à 98 % en fonctionnement |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, 2G / 3G
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Type de montage
- Panneau / encastré
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz)
- Caractéristiques d'antenne
- Omnidirectionnelle, SISO, 3,5 dBi max, polarisation linéaire verticale, indépendante du plan de masse
- Connecteur
- SMA mâle sur rotule orientable
Contenu et accessoires compatibles
Livrée seule, prête à visser : aucun accessoire n'est nécessaire. Si le routeur est enfermé dans une armoire métallique, préférez une antenne extérieure câblée. Voir la gamme d'antennes Poynting et nos antennes 4G, 5G et Wi-Fi.
Documentation
Questions fréquentes
L'OMNI-85 peut-elle remplacer les antennes d'origine d'un routeur ?
Oui, si le routeur dispose d'embases SMA femelle, ce qui est le cas de la plupart des routeurs et modems industriels. Elle couvre 617 à 3 800 MHz, donc toutes les bandes 4G et 5G utilisées en France, 3,5 GHz compris. Pour un routeur à deux ou quatre entrées, prévoyez une OMNI-85 par entrée.
Peut-on l'installer à l'extérieur ?
Non, elle est prévue pour un usage intérieur, avec un indice IP55. Elle convient sur un routeur posé en local technique ou dans une armoire ventilée. Si l'armoire est métallique et fermée, déportez plutôt le signal avec une antenne extérieure câblée.
Quel gain offre-t-elle en 5G ?
Le gain maximal atteint 2,5 dBi sur la bande 5G de 3 400 à 3 800 MHz et 3,5 dBi de 1 710 à 2 700 MHz. En bande basse (617 à 960 MHz), il est de 0 dBi. C'est un gain typique d'antenne compacte : il suffit quand le signal en local technique est correct, mais une antenne extérieure s'impose en limite de couverture.
À propos de Poynting
Poynting est un fabricant d'antennes sud-africain, basé à Johannesburg, qui conçoit et fabrique des antennes large bande pour les réseaux cellulaires 4G et 5G, le Wi-Fi, le GNSS et l'IoT. Ses produits équipent routeurs, passerelles et compteurs communicants dans l'industrie, le transport, l'agriculture et le bâtiment, avec des boîtiers prévus pour l'extérieur.
Voir toute la gamme PoyntingDemander un devis pour le OMNI-85
Indiquez le nombre de routeurs à équiper et leur nombre d'entrées d'antenne : nous vous répondons sous 24 h ouvrées avec un conseil technique et un tarif selon les quantités. Nous vous orientons aussi vers une antenne extérieure si le signal en local technique est trop faible.
