Prosoft LP - Parafoudre coaxial N pour antenne 4G et Wi-Fi
- Parafoudre coaxial N à placer entre antenne et équipement radio
- LP-901 : 698 à 2 700 MHz, 4G/LTE, 500 W, IP67
- LP-24002 / LP-24003 / LP-25066 : 2 à 6 GHz, perte inférieure ou égale à 0,2 dB
- Tenue 10 kA en onde 8/20 µs (LP-24002), multi-coups
- LP-25001 étanche homologué UL 497B
| Connectivité radio | 2G / 3G, 4G LTE, Wi-Fi |
|---|---|
| Usage | Réseau industriel, Télégestion de sites distants |
| Bande de fréquences | 698 à 2 700 MHz (LP-901), 2 à 6 GHz (LP-24002, LP-24003, LP-25066), 1,8 à 3,8 GHz et 4,2 à 6 GHz (LP-25001) |
| Compatibilité | Antennes et radios à connecteur N, routeurs cellulaires, points d'accès Prosoft RLX2 |
| Variante | LP-901, LP-24002, LP-24003, LP-25001, LP-25066, barrière RLX-AB50-80, kit LPMT01 |
| Connecteur | N femelle ou N mâle côté protégé, N femelle traversée côté antenne |
| Modèle | LP-901 cellulaire 698-2700 MHz, LP-24002 Wi-Fi 2 à 6 GHz, LP-24003 Wi-Fi 2 à 6 GHz + adaptateur N/N, LP-25001 étanche 2,4 et 5 GHz, LP-25066 N mâle, 2 à 6 GHz, RLX-AB50-80 barrière zone dangereuse, LPMT01 kit de fixation à bride |
- 4G LTE
- 2G / 3G
- Wi-Fi
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le parafoudre coaxial Prosoft LP se place sur le câble d'antenne, à l'entrée du coffret, pour dériver vers la terre les surtensions induites par la foudre avant qu'elles n'atteignent la radio, le routeur 4G ou le point d'accès Wi-Fi. La gamme couvre le cellulaire de 698 à 2 700 MHz et le Wi-Fi de 2 à 6 GHz, en connectique N.
Toute antenne installée en toiture ou sur mât expose l'équipement qu'elle alimente. ProSoft recommande une protection sur toutes les installations extérieures. Voir aussi nos antennes 4G et Wi-Fi et nos câbles d'antenne LMR.
Points forts des parafoudres LP
- LP-901 : 698 à 2 700 MHz, 500 W, ROS inférieur ou égal à 1,1:1, perte d'insertion inférieure ou égale à 0,1 dB, IP67
- LP-24002 et LP-24003 : 2 à 6 GHz, tenue 10 kA en onde 8/20 µs, tension résiduelle de ±3 V
- LP-25001 : boîtier étanche, 1,8 à 3,8 GHz et 4,2 à 6 GHz, homologué UL 497B

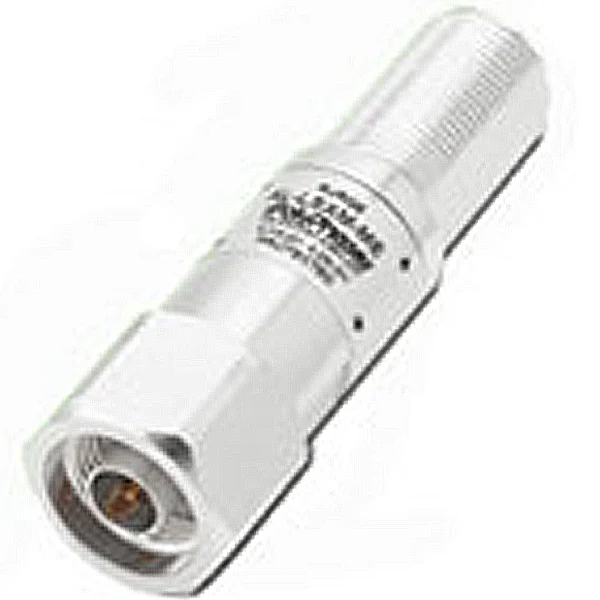

- LP-25066 : connecteur N mâle côté radio, 2 à 6 GHz, pour montage à l'extérieur du coffret
- Conception multi-coups (multi-strike) sur toute la gamme, énergie résiduelle inférieure ou égale à 0,5 µJ sur les LP-24002, LP-25001 et LP-25066
- Fonctionnement de -40 à +85 °C, jusqu'à -50 °C pour le LP-901
Applications en bâtiment et sur site technique
- Protection du routeur 4G de télégestion d'une chaufferie, d'un poste de relevage ou d'une station d'eau
- Liaison Wi-Fi point à point entre deux bâtiments d'un campus ou d'un site industriel
- Antenne sur mât de toiture reliée à une armoire de supervision en terrasse
- Sites en zone dangereuse avec la barrière d'antenne RLX-AB50-80
Intégration et compatibilité
Les LP-901, LP-24002 et LP-25001 se montent à l'intérieur du coffret, la traversée N femelle dépassant à l'extérieur : un cordon LMR 400 N mâle la relie à l'antenne. Le LP-901 accepte une paroi ou une barre de terre jusqu'à 1/4 in (6,35 mm). Le LP-25066 se monte à l'extérieur, sur n'importe quelle traversée. Côté radio, un cordon LMR 195 RP-SMA vers N mâle assure la conversion. Le kit LPMT01 fixe les parafoudres par bride.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| LP-901 | Parafoudre N femelle vers N femelle traversée, 698 à 2 700 MHz, IP67 | Routeur ou passerelle 4G/LTE, radio 900 MHz |
| LP-24002 | Parafoudre N femelle vers N femelle traversée, 2 à 6 GHz | Radio Wi-Fi 2,4 / 5 GHz en coffret |
| LP-24003 | LP-24002 livré avec adaptateur N mâle / N mâle RLX-AD40-40 | Antenne vissée directement sur la traversée |
| LP-25001 | Parafoudre étanche N femelle vers N femelle traversée, UL 497B | Traversée étanche en extérieur |
| LP-25066 | Parafoudre N mâle vers N femelle traversée, montage extérieur au coffret | Montage hors coffret |
| RLX-AB50-80 | Barrière d'antenne N femelle vers N femelle traversée, 0,3 à 5 GHz, zones dangereuses | Atmosphères explosives |
| LPMT01 | Kit de fixation à bride pour parafoudres | Fixation des parafoudres |
Caractéristiques techniques
| Référence | Fréquences | Connecteurs | Puissance RF | Perte d'insertion | Autres |
|---|---|---|---|---|---|
| LP-901 | 698 à 2 700 MHz | N femelle / N femelle traversée | 500 W (750 W à 50 °C) | ≤ 0,1 dB | -50 à +85 °C, IP67, RoHS |
| LP-24002 / LP-24003 | 2,0 à 6,0 GHz | N femelle / N femelle traversée | 10 W | ≤ 0,2 dB | 10 kA 8/20 µs, -40 à +85 °C |
| LP-25001 | 1,8 à 3,8 GHz et 4,2 à 6,0 GHz | N femelle / N femelle traversée | 10 W | ≤ 0,1 dB | Étanche, UL 497B, -40 à +85 °C |
| LP-25066 | 2 000 à 6 000 MHz | N mâle / N femelle traversée | 10 W | 0,1 dB | ROS 1,2:1, -40 à +85 °C |
| RLX-AB50-80 | 0,3 à 5 GHz | N femelle / N femelle traversée | n.c. | n.c. | Zones dangereuses |
Critères de sélection
- Connectivité radio
- 4G LTE, 2G / 3G, Wi-Fi
- Usage
- Télégestion de sites distants, Réseau industriel
- Bande de fréquences
- 698 à 2 700 MHz (LP-901), 2 à 6 GHz (LP-24002, LP-24003, LP-25066), 1,8 à 3,8 GHz et 4,2 à 6 GHz (LP-25001)
- Compatibilité
- Antennes et radios à connecteur N, routeurs cellulaires, points d'accès Prosoft RLX2
- Variante
- LP-901, LP-24002, LP-24003, LP-25001, LP-25066, barrière RLX-AB50-80, kit LPMT01
- Connecteur
- N femelle ou N mâle côté protégé, N femelle traversée côté antenne
- Modèle
- LP-901 cellulaire 698-2700 MHz, LP-24002 Wi-Fi 2 à 6 GHz, LP-24003 Wi-Fi 2 à 6 GHz + adaptateur N/N, LP-25001 étanche 2,4 et 5 GHz, LP-25066 N mâle, 2 à 6 GHz, RLX-AB50-80 barrière zone dangereuse, LPMT01 kit de fixation à bride
Documentation
Questions fréquentes
Quel parafoudre pour une antenne 4G ?
Le LP-901 couvre 698 à 2 700 MHz, donc les bandes 3G, 4G et LTE ainsi que le 900 MHz. Les LP-24002, LP-24003 et LP-25066 sont prévus pour 2 à 6 GHz, c'est-à-dire le Wi-Fi 2,4 et 5 GHz.
Comment raccorder le parafoudre à la terre ?
ProSoft préconise un conducteur en cuivre d'au moins 6 AWG (environ 13 mm²) entre le parafoudre et la terre. Le parafoudre se place à l'entrée du coffret, côté antenne.
Quelle différence entre LP-24002 et LP-24003 ?
C'est le même parafoudre. Le LP-24003 est livré avec un adaptateur N mâle / N mâle (RLX-AD40-40) qui permet de visser l'antenne directement sur la traversée.
Le parafoudre laisse-t-il passer une alimentation continue vers l'antenne ?
Non. Ces modèles bloquent la composante continue (DC blocked) et le LP-901 n'a pas de continuité DC entre les âmes. Ils conviennent aux antennes passives, pas aux antennes actives télé-alimentées.
À propos de Prosoft
ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour les parafoudres LP
Précisez vos équipements radio et votre configuration de pose : nous vous répondons sous 24 h ouvrées avec les références compatibles. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
ATOP Adaptateurs série - DB9 vers bornier 3,81 mm et adaptateur RS-485
- RS-485
- RS-232
Prosoft CUL-M12 - Câble M12 Ethernet et alimentation pour radio IP67
- Ethernet
- IP67
Autres produits Prosoft
Toute la gamme Prosoft
Prosoft PLX31-EIP-SIE - Passerelle EtherNet/IP vers Siemens S7
- Aucune (filaire)
- Ethernet
- EtherNet/IP
Prosoft PLX51-DNP - Passerelle DNP3 vers EtherNet/IP et Modbus
- Aucune (filaire)
- Ethernet
- RS-485

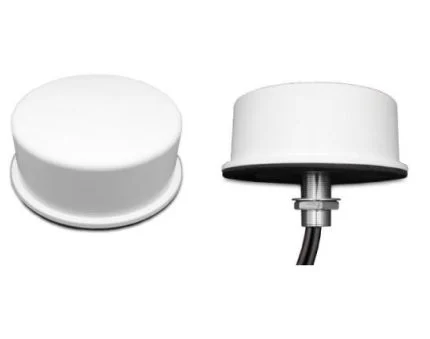

Prosoft antennes MIMO 2,4/5 GHz - Antenne Wi-Fi 802.11n industrielle
