Prosoft PLX31-MBTCP-MBS - Passerelle Modbus TCP vers Modbus série
- Passerelle Modbus TCP vers Modbus RTU et ASCII, maître ou esclave
- 1 ou 4 ports série RS-232, RS-422 ou RS-485, jusqu'à 400 équipements
- 20 connexions Modbus TCP simultanées, 10 000 registres de 16 bits
- Alimentation 10 à 36 VDC, -25 à +70 °C, montage rail DIN
- UL Classe I Division 2 et ATEX zone 2, option tropicalisée -CC
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | Modbus TCP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | 1 port série (PLX31-MBTCP-MBS) ou 4 ports série (PLX31-MBTCP-MBS4), version standard ou tropicalisée -CC |
| Connecteur | RJ45 Ethernet ; ports série RJ45 avec adaptateurs RJ45 vers DB9 et DB9 vers bornier fournis |
| Protocoles | Modbus TCP client et serveur ; Modbus RTU et Modbus ASCII maître ou esclave |
| Base de données | Jusqu'à 10 000 registres de 16 bits |
| Température de fonctionnement | -25 à +70 °C |
| Ports série | 1, 4 |
| Revêtement | Standard, Tropicalisé (conformal coating) |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- Modbus RTU
- Modbus TCP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

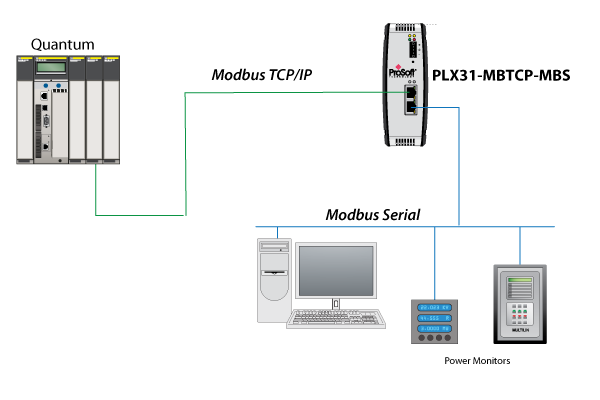

La passerelle Modbus TCP vers Modbus RTU Prosoft PLX31-MBTCP-MBS raccorde des équipements Modbus série (RS-232, RS-422 ou RS-485) à un réseau Ethernet Modbus TCP. Elle interroge les esclaves, stocke leurs valeurs dans une base de 10 000 registres de 16 bits et les met à disposition de la GTB, d'un SCADA ou d'un automate.
Elle répond aux besoins des intégrateurs GTB et des exploitants qui doivent remonter compteurs d'énergie, centrales de mesure, onduleurs ou groupes froids câblés en RS-485 vers une supervision IP. La version quatre ports concentre jusqu'à 400 équipements Modbus série dans un seul module rail DIN. Comparez avec nos passerelles Modbus et nos serveurs de ports série.
Points forts du PLX31-MBTCP-MBS
- Modbus TCP client et serveur : 10 clients, 160 commandes, 5 serveurs MBAP et 5 encapsulés
- Jusqu'à 20 connexions Modbus TCP simultanées pour GTB, SCADA et IHM
- Modbus RTU et ASCII, maître ou esclave, 100 commandes par port maître
- 1 ou 4 ports RS-232, RS-422 ou RS-485, jusqu'à 400 équipements sur la version 4 ports
- Isolation des ports série à 2 500 Vrms, Ethernet isolé à 1 500 Vrms
- Base de 10 000 registres de 16 bits, données flottantes Enron et Daniel
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
Applications en bâtiment et sur site technique
- Bâtiment tertiaire : remontée des compteurs d'énergie et centrales de mesure RS-485 vers la GTB pour le suivi imposé par le décret BACS
- Enseignement et collectivités : intégration de chaudières, pompes à chaleur et variateurs Modbus RTU dans une supervision Modbus TCP
- Datacenter : lecture des onduleurs, armoires de climatisation et tableaux électriques Modbus série depuis le DCIM ou la supervision
- Santé et laboratoires : collecte des mesures de groupes froids et de centrales de traitement d'air dispersés dans les locaux techniques
Intégration et compatibilité
La passerelle fonctionne avec toute supervision ou automate parlant Modbus TCP : GTB, hyperviseur, SCADA, automate ou passerelle BACnet en aval. Les codes fonction 1, 2, 3, 4, 5, 6, 15 et 16 sont disponibles des deux côtés, ainsi que 22 et 23 en mode esclave ou serveur. Chaque commande peut être activée individuellement, avec écriture sur changement de valeur, et remonte son propre code d'erreur ; une liste d'état des esclaves est tenue à jour.
Les paramètres série (vitesse, parité, 7 ou 8 bits, 1 ou 2 bits de stop, délais RTS) se règlent par logiciel dans ProSoft Configuration Builder. ProSoft Discovery Service retrouve le module et change son adresse IP sans être sur le même sous-réseau, et la configuration peut être verrouillée par commutateur (firmware 1.04 et suivants). Pour une GTB en BACnet/IP, associez-la à l'une de nos passerelles de protocoles GTB ou consultez la gamme Prosoft.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PLX31-MBTCP-MBS | 1 port série, carte standard | Un bus RS-485 de compteurs ou d'équipements CVC |
| PLX31-MBTCP-MBS-CC | 1 port série, carte tropicalisée | Chaufferie, local humide ou ambiance corrosive |

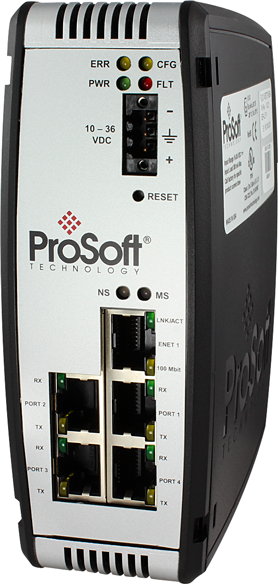

| PLX31-MBTCP-MBS4 | 4 ports série, jusqu'à 400 équipements | Plusieurs bus Modbus regroupés dans un TGBT ou un local technique |
| PLX31-MBTCP-MBS4-CC | 4 ports série, carte tropicalisée | Sites étendus en environnement sévère |
Caractéristiques techniques
| Protocole Ethernet | Modbus TCP : 10 clients, 160 commandes client, 5 serveurs MBAP et 5 serveurs encapsulés |
| Protocole série | Modbus RTU (CRC-16) et Modbus ASCII (LRC), maître ou esclave, adresse 1 à 247 |
| Commandes série | 100 commandes par port maître |
| Paramètres série | 110 bauds à 115,2 kbit/s, parité aucune, paire ou impaire, 7 ou 8 bits, 1 ou 2 bits de stop, délai RTS 0 à 65 535 ms |
| Équipements raccordables | Jusqu'à 400 équipements Modbus série sur la version 4 ports |
| Base de données | Jusqu'à 10 000 registres de 16 bits |
| Alimentation | 24 VDC nominal, plage admise 10 à 36 VDC, bornier + / - / terre (connecteur J180) |
| Consommation | 300 mA sous 24 VDC, 610 mA maximum sur la plage 10 à 36 VDC |
| Port Ethernet | 1 port RJ45 10/100 Mbit/s full et half-duplex, isolation 1 500 Vrms |
| Ports série | 1 (PLX31-MBTCP-MBS) ou 4 (PLX31-MBTCP-MBS4), RS-232, RS-422 ou RS-485 |
| Isolation des ports série | 2 500 Vrms par port (UL 1577) |
| Température de fonctionnement | -25 à +70 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Chocs | IEC 60068-2-27 : 15 g / 11 ms en fonctionnement, 30 g / 18 ms hors fonctionnement |
| Vibrations | IEC 60068-2-6 : 5 g de 10 à 150 Hz |
| Dimensions (H x L x P) | 136,7 x 50,5 x 111,3 mm |
| Montage | Rail DIN, boîtier autonome |
| Voyants | CFG, ERR, PWR, FLT, NS, MS, liaison et activité Ethernet, RX/TX par port série |
| Stockage de configuration | Emplacement carte SD (carte en option) pour sauvegarde et restauration |
| Certifications | UL / cUL Classe I Division 2 groupes A, B, C, D ; ATEX II 3 G Ex ec IIC T5 Gc (lettre de conformité Nemko) ; CE ; CB Safety ; KC ; EAC ; REACH |
| Option tropicalisée (-CC) | Vernis HumiSeal 1A33 (uréthane), classes de corrosion G1, G2 et G3 selon ANSI/ISA-S71.04 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP
- Usage
- GTB / intégration BMS, Comptage énergétique, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- 1 port série (PLX31-MBTCP-MBS) ou 4 ports série (PLX31-MBTCP-MBS4), version standard ou tropicalisée -CC
- Connecteur
- RJ45 Ethernet ; ports série RJ45 avec adaptateurs RJ45 vers DB9 et DB9 vers bornier fournis
- Protocoles
- Modbus TCP client et serveur ; Modbus RTU et Modbus ASCII maître ou esclave
- Base de données
- Jusqu'à 10 000 registres de 16 bits
- Température de fonctionnement
- -25 à +70 °C
- Ports série
- 1, 4
- Revêtement
- Standard, Tropicalisé (conformal coating)
Contenu et accessoires compatibles
Chaque passerelle est livrée avec un tournevis de 2,5 mm, le connecteur d'alimentation J180 et, pour chaque port série, un câble adaptateur RJ45 vers DB9 mâle et un adaptateur DB9 vers bornier à vis. À prévoir : une alimentation rail DIN 24 VDC et, en option, une carte SD pour sauvegarder la configuration.
Documentation
Questions fréquentes
Quelle différence entre le PLX31-MBTCP-MBS et le PLX31-MBTCP-MBS4 ?
Le PLX31-MBTCP-MBS dispose d'un port série, le PLX31-MBTCP-MBS4 de quatre, ce qui permet de raccorder jusqu'à 400 équipements Modbus série avec une seule passerelle. Les fonctions Modbus TCP, l'alimentation et la plage de température sont identiques.
La passerelle remplace-t-elle un simple serveur de ports série ?
Elle va plus loin : au lieu de transporter les trames, elle interroge elle-même les esclaves avec une liste de commandes et stocke les valeurs dans sa base de 10 000 registres. La GTB lit cette base en Modbus TCP, ce qui réduit les temps de réponse et le trafic sur le bus RS-485.
Combien de clients Modbus TCP peuvent se connecter ?
Jusqu'à 20 connexions client et serveur simultanées : 10 clients, 5 serveurs MBAP et 5 serveurs encapsulés. Une GTB, un SCADA et un poste de maintenance peuvent donc lire les mêmes données en parallèle.
Peut-on l'utiliser comme esclave sur un bus Modbus existant ?
Oui. Chaque port série peut fonctionner en maître, avec jusqu'à 100 commandes, ou en esclave avec une adresse de 1 à 247. Les modes RTU (CRC-16) et ASCII (LRC) sont pris en charge, de 110 bauds à 115,2 kbit/s.
Faut-il un logiciel pour la configurer ?
La configuration se fait avec ProSoft Configuration Builder, le logiciel de ProSoft Technology. L'utilitaire ProSoft Discovery Service retrouve la passerelle sur le réseau et modifie son adresse IP même depuis un autre sous-réseau.
À propos de Prosoft

ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le PLX31-MBTCP-MBS
Indiquez-nous le nombre d'équipements Modbus série, le type de liaison et la supervision cible : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et les versions retenues.
