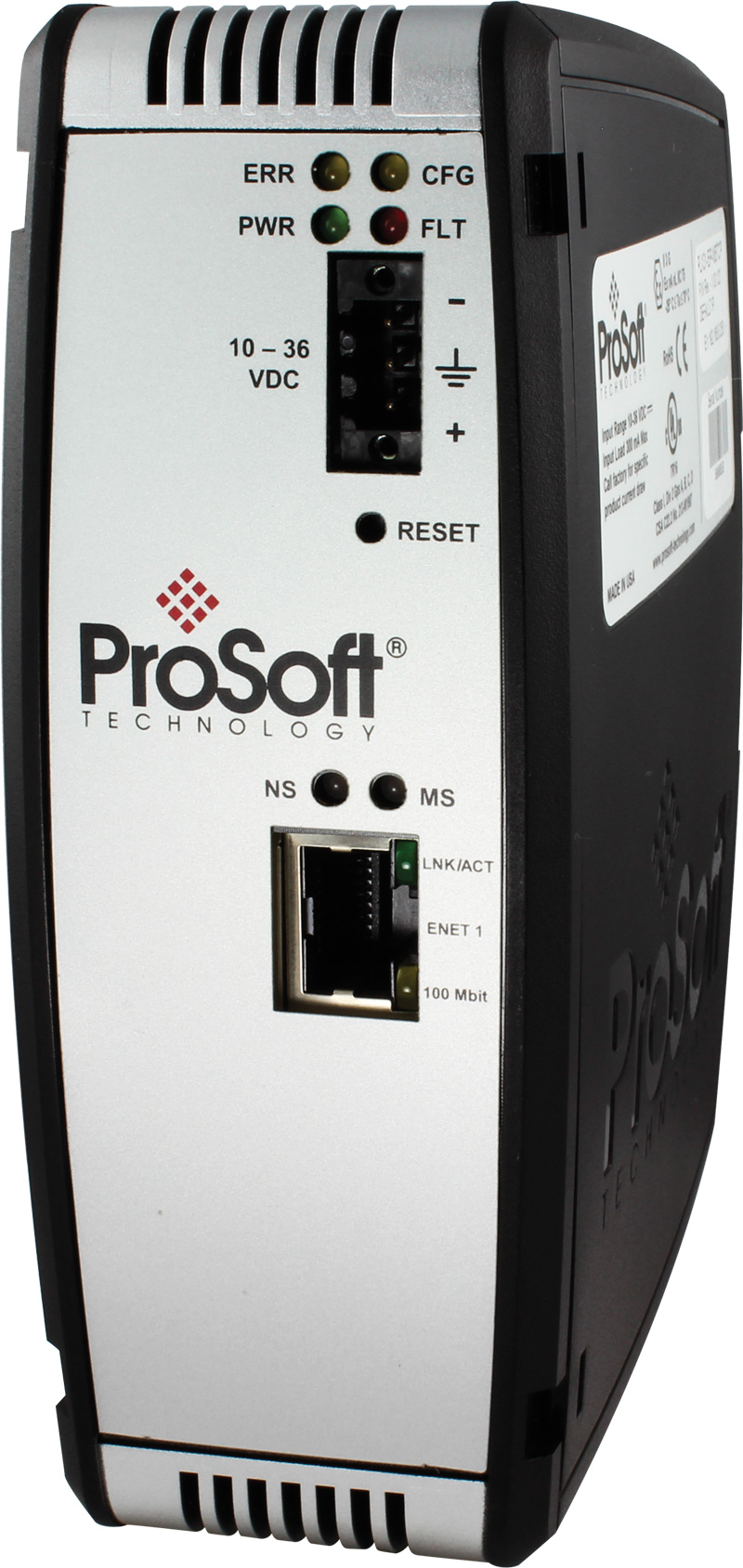

Prosoft PLX31-MBTCP-PND - Passerelle Modbus TCP vers PROFINET Device
- Passerelle Modbus TCP (client et serveur) vers PROFINET Device classe A, certifiée PROFINET v2
- Jusqu'à 10 clients Modbus TCP, 160 commandes et 10 000 registres de 16 bits partagés
- 1 440 octets d'E/S PROFINET en entrée et en sortie, échanges cycliques RT et acycliques
- 1 port Ethernet 10/100 Mbit/s, alimentation 10 à 36 VDC, montage rail DIN
- -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2, version tropicalisée -CC
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | Modbus TCP, PROFINET |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Standard ou tropicalisé (suffixe -CC) |
| Connecteur | RJ45 10/100 Mbit/s, bornier d'alimentation J180 |
| Température de fonctionnement | -25 à +70 °C |
| Données PROFINET | 1 440 octets en entrée, 1 440 octets en sortie |
| Revêtement | Standard, Tropicalisé (conformal coating) |
- Aucune (filaire)
- Ethernet
- Modbus TCP
- PROFINET
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La passerelle Modbus TCP vers PROFINET Prosoft PLX31-MBTCP-PND (gamme PLX30 de ProSoft Technology) échange des données dans les deux sens entre un contrôleur PROFINET et des équipements Modbus TCP/IP. Côté PROFINET, elle se présente comme un équipement (device) de classe A ; côté Modbus TCP, elle agit à la fois comme client et comme serveur, avec plusieurs connexions simultanées pour accélérer les échanges.
Elle s'adresse aux intégrateurs GTB, aux bureaux d'études et aux services techniques qui doivent faire dialoguer un automate Siemens ou tout autre contrôleur PROFINET avec des compteurs, variateurs, centrales de traitement d'air ou régulateurs qui ne parlent que Modbus TCP. Le boîtier autonome se monte sur rail DIN dans l'armoire et se configure à distance. Retrouvez nos autres convertisseurs de protocoles et la gamme Prosoft.
Points forts du PLX31-MBTCP-PND
- Certification PROFINET v2, conformité classe A, fichier GSDML fourni par le constructeur
- 1 440 octets en entrée et 1 440 octets en sortie, échanges cycliques temps réel (RT) et acycliques
- Modbus TCP client et serveur : 10 connexions client, 5 serveurs MBAP et 5 serveurs encapsulés
- Jusqu'à 160 commandes client configurables, activables une à une, écriture sur changement de donnée
- Base de 10 000 registres de 16 bits pour les gros volumes de points
- Diagnostic à distance des réseaux Modbus TCP et PROFINET depuis ProSoft Configuration Builder
- Verrouillage de la configuration par cavalier matériel (firmware 1.04 et plus)
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
Applications en bâtiment et sur site technique
- Remontée des compteurs d'énergie et analyseurs de réseau Modbus TCP vers un automate PROFINET de chaufferie ou de sous-station
- Intégration de variateurs de vitesse et de groupes froids Modbus TCP dans une architecture PROFINET de centrale de traitement d'air
- Site industriel ou logistique : échange de données entre une ligne pilotée en PROFINET et une GTB qui interroge en Modbus TCP
- Station de pompage, de relevage ou de traitement d'eau d'une collectivité équipée d'automates PROFINET et d'instruments Modbus
- Datacenter : lecture des onduleurs, tableaux électriques et climatiseurs Modbus TCP par un automate de supervision technique PROFINET

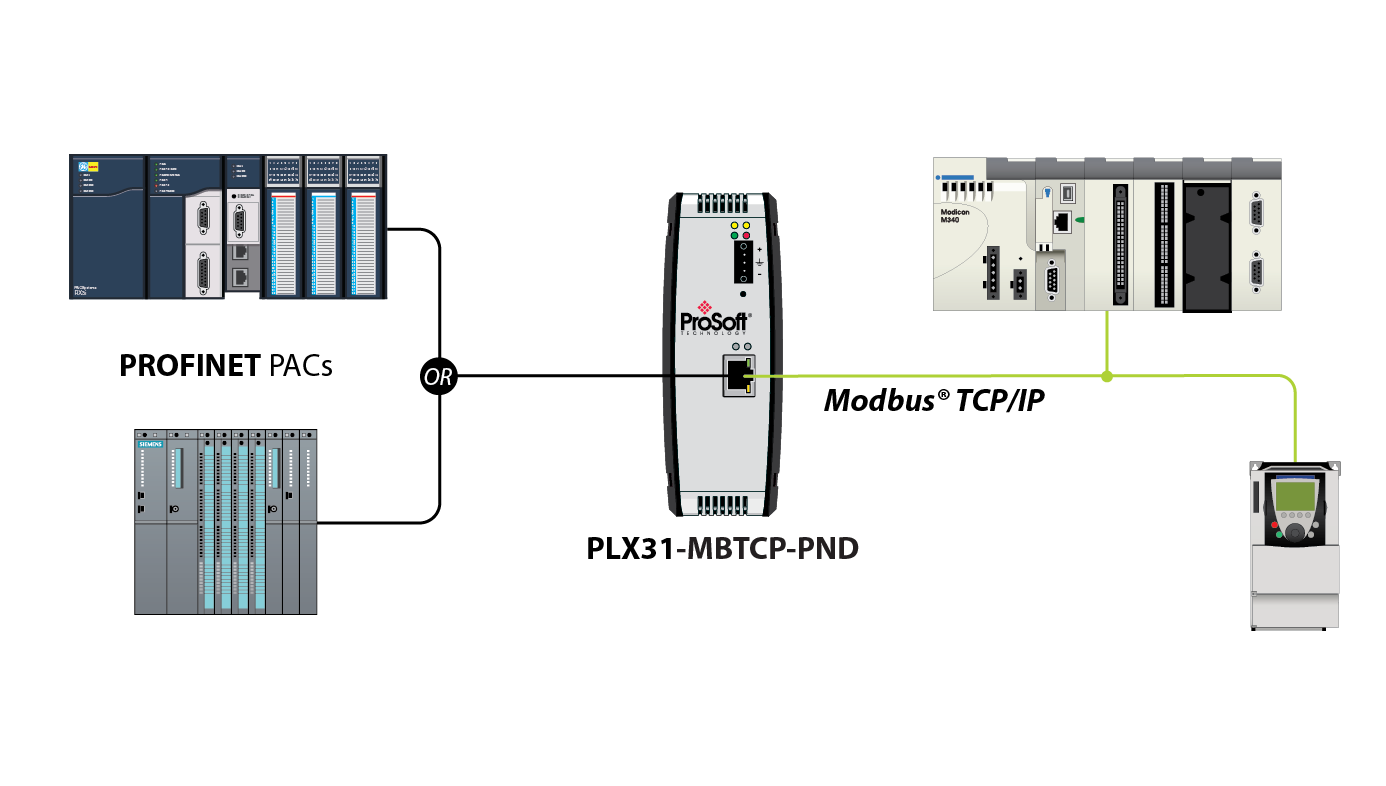

Intégration et compatibilité
Côté PROFINET, la passerelle est déclarée dans le projet de l'automate grâce au fichier GSDML fourni par ProSoft Technology, puis échange ses données en cyclique temps réel. Côté Modbus TCP, elle peut interroger elle-même les équipements (client, codes fonction 1, 2, 3, 4, 5, 6, 15 et 16) ou être interrogée par un superviseur, un automate ou une GTB (serveur, avec en plus les codes 22 et 23).
Ce double rôle permet par exemple de laisser une GTB lire en Modbus les données d'un automate PROFINET, tout en collectant les mesures de compteurs Modbus TCP pour le même automate. La configuration, le transfert et le diagnostic se font avec ProSoft Configuration Builder, logiciel gratuit sous Windows. La carte SD optionnelle conserve une copie de la configuration pour remplacer un appareil en quelques minutes.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PLX31-MBTCP-PND | Carte électronique standard | Armoire en local technique propre et ventilé |
| PLX31-MBTCP-PND-CC | Carte vernie (conformal coating HumiSeal 1A33), protection contre les classes de corrosion G1 à G3 | Station d'épuration, local humide, atmosphère chargée en polluants ou en sel |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Protocole PROFINET | PROFINET IO Device classe A, certification v2 |
| Données PROFINET | 1 440 octets en entrée, 1 440 octets en sortie |
| Échanges PROFINET | Cyclique temps réel (RT) et acyclique |
| Protocole Modbus | Modbus TCP/IP client et serveur |
| Connexions Modbus TCP | 10 clients ; serveurs : 5 MBAP et 5 encapsulés |
| Commandes Modbus | Jusqu'à 160 commandes client, erreurs remontées par commande |
| Codes fonction Modbus | 1, 2, 3, 4, 5, 6, 15, 16 ; 22 et 23 en serveur |
| Base de données | 10 000 registres de 16 bits |
| Port Ethernet | 1 x RJ45 10/100 Mbit/s, isolation 1 500 Vrms |
| Alimentation | 24 VDC nominal, 10 à 36 VDC admis, bornier débrochable J180 (positif, négatif, terre) |
| Consommation | 300 mA sous 24 VDC, 610 mA maximum sur la plage 10 à 36 VDC |
| Température de fonctionnement | -25 à +70 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Dimensions (H x l x P) | 136,7 x 50,5 x 111,3 mm |
| Montage | Rail DIN, boîtier autonome |
| Sauvegarde | Emplacement carte SD (carte en option) |
| Configuration | ProSoft Configuration Builder (PCB), gratuit, via Ethernet |
| Certifications | UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2 (II 3 G Ex ec IIC T5 X Gc) ; CE, RoHS |
| Chocs | IEC 60068-2-27 : 15 g en fonctionnement, 30 g hors fonctionnement |
| Vibrations | IEC 60068-2-6 : 5 g de 10 à 150 Hz |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, PROFINET
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Standard ou tropicalisé (suffixe -CC)
- Connecteur
- RJ45 10/100 Mbit/s, bornier d'alimentation J180
- Température de fonctionnement
- -25 à +70 °C
- Données PROFINET
- 1 440 octets en entrée, 1 440 octets en sortie
- Revêtement
- Standard, Tropicalisé (conformal coating)
Contenu et accessoires compatibles
Livré avec un tournevis de 2,5 mm et le connecteur d'alimentation J180. La carte SD de sauvegarde, l'alimentation 24 VDC rail DIN et les cordons Ethernet sont à prévoir séparément.
Documentation
Questions fréquentes
La passerelle peut-elle être contrôleur PROFINET ?
Non. Le PLX31-MBTCP-PND fonctionne uniquement en équipement PROFINET (device, esclave). Il faut un automate ou un contrôleur PROFINET en amont pour piloter les échanges cycliques.
Peut-on interroger des équipements Modbus TCP et être lu par une GTB en même temps ?
Oui. Le pilote Modbus TCP fonctionne simultanément en client (jusqu'à 10 connexions et 160 commandes) et en serveur (5 connexions MBAP et 5 encapsulées). La passerelle peut donc collecter des compteurs et répondre à un superviseur.
Quelle quantité de données peut-on échanger ?
La base interne compte 10 000 registres de 16 bits. Côté PROFINET, l'image d'E/S atteint 1 440 octets en entrée et 1 440 octets en sortie.
Quelle différence avec le PLX32-MBTCP-PND ?
La gamme PLX32 dispose de deux ports Ethernet, ce qui permet de placer chaque protocole sur un sous-réseau distinct. Le PLX31-MBTCP-PND n'a qu'un port : Modbus TCP et PROFINET partagent alors le même réseau.
Quand choisir la version -CC ?
La version PLX31-MBTCP-PND-CC reçoit un vernis de tropicalisation sur la carte. Elle est conseillée en atmosphère humide ou corrosive, par exemple en station d'épuration ou en local de traitement d'eau.
À propos de Prosoft

ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le PLX31-MBTCP-PND
Envoyez-nous votre architecture et le nombre de points à échanger : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et la version choisie.
