Red Lion N-Tron NT24K - Module d'extension 8 ports cuivre, fibre et SFP
- 8 ports par module, jusqu'à 24 ports par switch NT24k
- Cuivre Gigabit, fibre 100 Mb/s ou Gigabit, ou 8 cages SFP
- Fibre multimode ou monomode de 550 m à 80 km, SC ou ST
- Échange à chaud, détection automatique
- Panneau d'obturation et licence IEEE 1588 PTP disponibles
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Type de montage | Rack 19 pouces, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Gigabit, Ports SFP / fibre |
| Compatibilité | Red Lion N-Tron NT24k rack 1U, NT24K-DR16, NT24K-DR24 |
| Variante | TX8 cuivre ; SFP8 et SFP-DM8 ; FX8 et FXE8 100BaseFX SC/ST ; GX8 et GXE8 Gigabit SC ; panneau FP ; licence PTP |
| Connecteur | RJ45, SC, ST ou cages SFP selon module |
| Module | 8 ports 10/100/1000 cuivre, 8 emplacements SFP Gigabit, 8 emplacements SFP double mode 100/1000, 8 fibres 100BaseFX multimode SC, 8 fibres 100BaseFX multimode ST, 8 fibres 100BaseFX monomode SC 15 km, 8 fibres 100BaseFX monomode SC 40 km, 8 fibres 100BaseFX monomode SC 80 km, 8 fibres 100BaseFX monomode ST 15 km, 8 fibres 100BaseFX monomode ST 40 km, 8 fibres 100BaseFX monomode ST 80 km, 8 fibres 1000BaseFX multimode SC, 8 fibres 1000BaseFX monomode SC 10 km, 8 fibres 1000BaseFX monomode SC 40 km, 8 fibres 1000BaseFX monomode SC 80 km, Panneau d'obturation d'emplacement vide, Licence d'activation IEEE 1588 PTP |
- Aucune (filaire)
- Ethernet
- Fibre optique
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les modules d'extension Red Lion N-Tron NT24K équipent les switchs Ethernet industriels modulaires NT24k : 8 ports cuivre Gigabit, 8 ports fibre 100 Mb/s ou Gigabit en multimode ou monomode, ou 8 cages SFP. Ils permettent de composer un switch adapté à l'infrastructure réelle du site et de le faire évoluer sans le remplacer.
La famille inclut aussi le panneau d'obturation NT24K-FP et la licence NT24k-KIT-PTP. Ces modules s'adressent aux intégrateurs réseau et DSI de sites techniques qui exploitent des switchs Ethernet industriels NT24k.
Points forts des modules NT24K
- 8 ports par module, jusqu'à 3 modules et 24 ports par switch
- Échange à chaud, détection et configuration automatiques
- Cuivre 10/100/1000BaseT avec protections ESD et surtension
- Fibre 100BaseFX : multimode 2 km, monomode 15, 40 ou 80 km, en SC ou ST
- Fibre Gigabit : multimode 550 m, monomode 10, 40 ou 80 km, en SC
- Cages SFP Gigabit (SFP8) ou double mode 100/1000 (SFP-DM8)
- Licence IEEE 1588v2 PTP pour les switchs NT24k non PT
Applications en bâtiment et sur site technique
- Cœur de réseau technique d'un campus : un module fibre monomode vers chaque bâtiment, un module cuivre pour le local.
- Réseau de vidéoprotection d'un site logistique, avec liaisons fibre longues vers les postes de garde.
- Réseaux d'eau et collectivités : raccordement fibre de postes distants jusqu'à 80 km.
- Sites industriels nécessitant un horodatage précis grâce à PTP.
Intégration et compatibilité
Les modules s'insèrent dans les NT24k rack 1U (NT24K-AC1, AC2, DC1, DC2, AC1-DC1) et dans les NT24K-DR16 et DR24 sur rail DIN. Le switch est administrable (SNMP v1/v2/v3, VLAN, QoS, N-Ring, EtherNet/IP) et reconnaît chaque module à l'insertion. Les cages SFP reçoivent les modules SFP N-Tron NTSFP. La licence PTP apporte les modes boundary clock et transparent clock. Gamme complète sur la page Red Lion.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| NT24K-TX8 | 8 RJ45 10/100/1000BaseT | Raccordement cuivre des équipements de l'armoire |

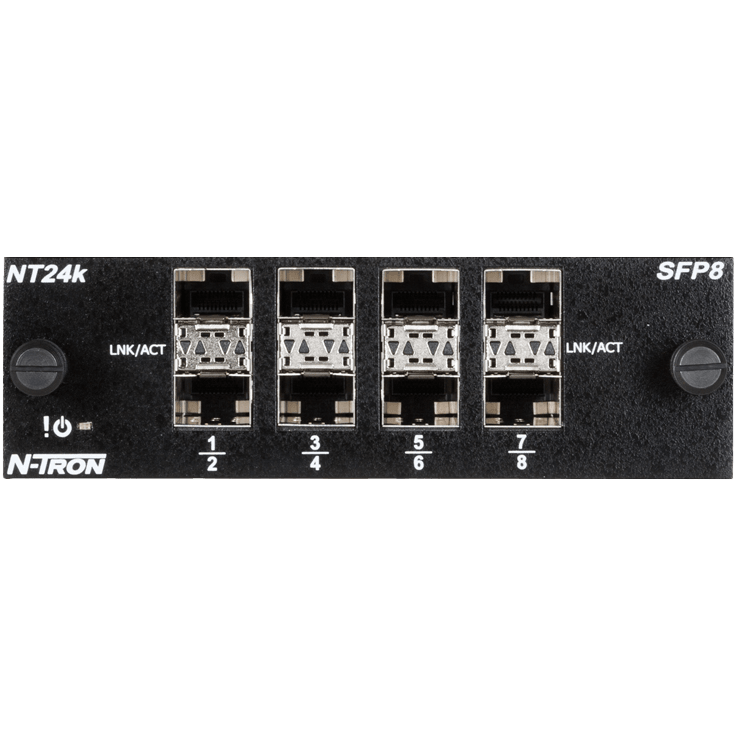

| NT24K-SFP8 | 8 cages SFP pour modules 1000Base (NTSFP-SX, LX, TX) | Liaisons Gigabit à distance choisie |

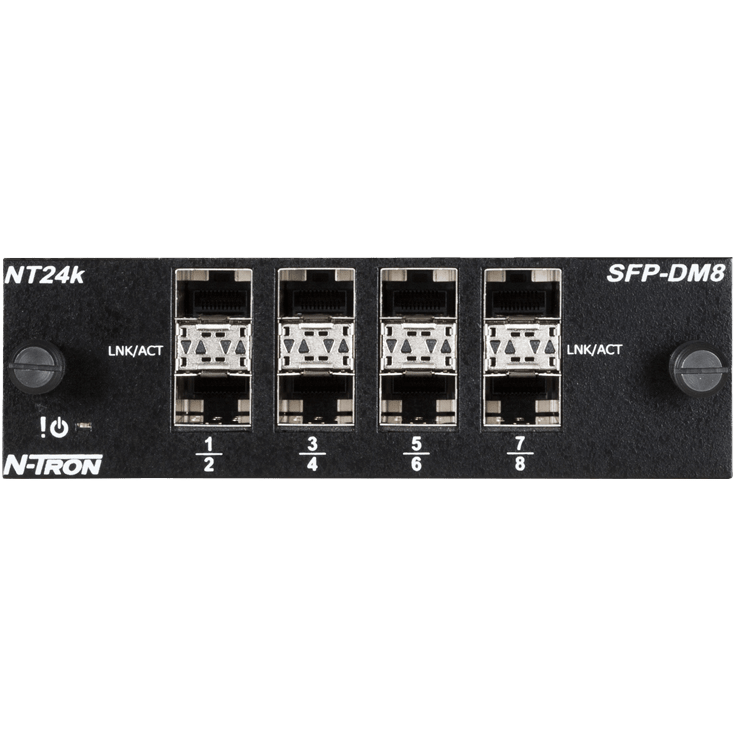

| NT24K-SFP-DM8 | 8 cages SFP 100Base ou 1000Base | Mélange de liaisons 100 Mb/s et Gigabit |
| NT24K-FX8-SC | 8 ports 100BaseFX multimode SC, 2 km | Rocades multimode existantes en SC |
| NT24K-FX8-ST | 8 ports 100BaseFX multimode ST, 2 km | Rocades multimode existantes en ST |
| NT24K-FXE8-SC-15 | 8 ports 100BaseFX monomode SC, 15 km | Liaisons inter-bâtiments |
| NT24K-FXE8-SC-40 | 8 ports 100BaseFX monomode SC, 40 km | Sites distants |
| NT24K-FXE8-SC-80 | 8 ports 100BaseFX monomode SC, 80 km (1 550 nm) | Très longues distances |
| NT24K-FXE8-ST-15 | 8 ports 100BaseFX monomode ST, 15 km | Inter-bâtiments en connectique ST |
| NT24K-FXE8-ST-40 | 8 ports 100BaseFX monomode ST, 40 km | Sites distants en connectique ST |
| NT24K-FXE8-ST-80 | 8 ports 100BaseFX monomode ST, 80 km (1 550 nm) | Très longues distances en ST |
| NT24K-GX8-SC | 8 ports Gigabit multimode SC, 550 m | Rocade Gigabit dans un bâtiment |
| NT24K-GXE8-SC-10 | 8 ports Gigabit monomode SC, 10 km | Backbone Gigabit de campus |
| NT24K-GXE8-SC-40 | 8 ports Gigabit monomode SC, 40 km | Backbone Gigabit vers site distant |
| NT24K-GXE8-SC-80 | 8 ports Gigabit monomode SC, 80 km (1 550 nm) | Backbone Gigabit très longue distance |
| NT24K-FP | Plaque d'obturation | Obligatoire sur chaque emplacement inoccupé |
| NT24k-KIT-PTP | Licence logicielle IEEE 1588v2 | Synchronisation horaire sur un NT24k non PT |
Caractéristiques techniques
| Format | Module à glisser dans un emplacement NT24k, fixation par vis moletées, échange à chaud |
|---|---|
| Ports | 8 par module : RJ45, fibre SC ou ST, ou cages SFP |
| Cuivre (TX8) | 10/100/1000BaseT, auto-négociation, MDIX, câble Cat5 ou supérieur |
| Fibre 100 Mb/s (FX8, FXE8) | MM 2 km 1 310 nm (TX -19 dBm, RX -31 dBm) ; SM 15 km 1 310 nm (TX -15, RX -31) ; SM 40 km 1 310 nm (TX -5, RX -34) ; SM 80 km 1 550 nm (TX -5, RX -34) |
| Fibre Gigabit (GX8, GXE8) | MM 550 m (50/125 µm) ou 300 m (62,5/125 µm) 850 nm VCSEL ; SM 10 km 1 310 nm FP ; SM 40 km 1 310 nm DFB ; SM 80 km 1 550 nm DFB |
| Cages SFP | SFP8 : modules 1000Base ; SFP-DM8 : modules 100Base ou 1000Base ; jusqu'à 16 NTSFP-TX par switch |
| Fibres | Multimode 50 ou 62,5/125 µm, monomode 7 à 10/125 µm |
| Température du switch hôte | -40 à +85 °C (NT24k rack) |
| Licence PTP | IEEE 1588v2, boundary clock et transparent clock, pour NT24k non PT |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Type de montage
- Rail DIN, Rack 19 pouces
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Gigabit, Ports SFP / fibre
- Compatibilité
- Red Lion N-Tron NT24k rack 1U, NT24K-DR16, NT24K-DR24
- Variante
- TX8 cuivre ; SFP8 et SFP-DM8 ; FX8 et FXE8 100BaseFX SC/ST ; GX8 et GXE8 Gigabit SC ; panneau FP ; licence PTP
- Connecteur
- RJ45, SC, ST ou cages SFP selon module
- Module
- 8 ports 10/100/1000 cuivre, 8 emplacements SFP Gigabit, 8 emplacements SFP double mode 100/1000, 8 fibres 100BaseFX multimode SC, 8 fibres 100BaseFX multimode ST, 8 fibres 100BaseFX monomode SC 15 km, 8 fibres 100BaseFX monomode SC 40 km, 8 fibres 100BaseFX monomode SC 80 km, 8 fibres 100BaseFX monomode ST 15 km, 8 fibres 100BaseFX monomode ST 40 km, 8 fibres 100BaseFX monomode ST 80 km, 8 fibres 1000BaseFX multimode SC, 8 fibres 1000BaseFX monomode SC 10 km, 8 fibres 1000BaseFX monomode SC 40 km, 8 fibres 1000BaseFX monomode SC 80 km, Panneau d'obturation d'emplacement vide, Licence d'activation IEEE 1588 PTP
Documentation
Questions fréquentes
Peut-on changer un module sans couper le switch ?
Oui. Les modules NT24k sont échangeables à chaud : ils se changent sans couper l'alimentation, et le switch les détecte puis les configure automatiquement.
Combien de modules un NT24k accepte-t-il ?
Trois modules sur le NT24k rack 1U et le NT24K-DR24, deux sur le NT24K-DR16, soit jusqu'à 24 ports. Chaque emplacement vide doit recevoir un panneau NT24K-FP pour respecter les exigences d'émissions et de sécurité.
Quelle différence entre NT24K-SFP8 et NT24K-SFP-DM8 ?
Le SFP8 n'accepte que des modules SFP Gigabit (NTSFP-SX, LX et TX). Le SFP-DM8 accepte en plus les modules 100BaseFX NTSFP-FX et FXE. Les modules SFP sont vendus séparément.
À quoi sert la licence NT24k-KIT-PTP ?
Elle active IEEE 1588v2 (PTP) sur un switch NT24k livré sans cette option : horloge boundary ou transparente, pour l'horodatage précis des données et des défauts.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour les modules NT24K
Indiquez le modèle de switch, le nombre de ports et les distances de fibre : réponse sous 24 h ouvrées avec une proposition de configuration. Les tarifs dépendent des quantités.
