Red Lion N-Tron NT24K-DR - Switch industriel manageable modulaire rail DIN
- Châssis rail DIN à 2 (DR16) ou 3 (DR24) emplacements, jusqu'à 16 ou 24 ports Gigabit
- Modules de 8 ports : RJ45 10/100/1000, fibre 100 Mbit/s ou Gigabit SC/ST, SFP ou SFP bimode
- Alimentation 90-264 VAC / 90-300 VDC ou 18-49 VDC à entrées redondantes
- Anneau N-Ring avec reprise en 30 ms environ, SNMP v3, 802.1X, option IEEE 1588 PTP
- -40 à 75 °C, chocs 50 g, homologations UL 508 et Classe I Division 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, USB |
| Protocoles IP et intégration | EtherNet/IP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Haute tension DC (plus de 60 V), Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports, 24 à 28 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | DR16 (2 emplacements, 16 ports) ou DR24 (3 emplacements, 24 ports) ; alimentation 90-264 VAC / 90-300 VDC ou 18-49 VDC redondante ; option IEEE 1588 PTP (-PT) |
| Compatibilité | Modules Red Lion N-Tron NT24k (TX8, FX8, GX8, SFP8, SFP-DM8), NTCD-CFG, N-View |
| Connecteur | RJ45, SC, ST ou LC selon modules, USB type B, bornier d'alimentation et d'alarme |
| Emplacements de modules | 2 (DR16) ou 3 (DR24), modules de 8 ports |
| Température de fonctionnement | -40 à 75 °C |
| Latence | 1,6 µs typique, commutation store and forward |
| Emplacements | 2 modules, 3 modules |
| Alimentation (version) | 90-264 VAC / HVDC, 18-49 VDC redondante |
| PTP | Sans PTP, IEEE 1588 PTP |
- Aucune (filaire)
- Ethernet
- Fibre optique
- USB
- SNMP
- EtherNet/IP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Red Lion N-Tron NT24K-DR est un switch industriel modulaire sur rail DIN, entièrement manageable et tout Gigabit. Son châssis reçoit 2 (DR16) ou 3 (DR24) modules de 8 ports, cuivre ou fibre, pour constituer jusqu'à 16 ou 24 ports dans une seule armoire, sans passer par un format rack 19 pouces.
Il s'adresse aux intégrateurs réseau et GTB, aux exploitants de sites multi-bâtiments et aux services techniques qui veulent un cœur de réseau de distribution évolutif. On choisit le mélange cuivre, fibre multimode ou monomode selon le site, puis on fait évoluer la configuration en changeant un module plutôt que le switch.
Points forts du NT24K-DR

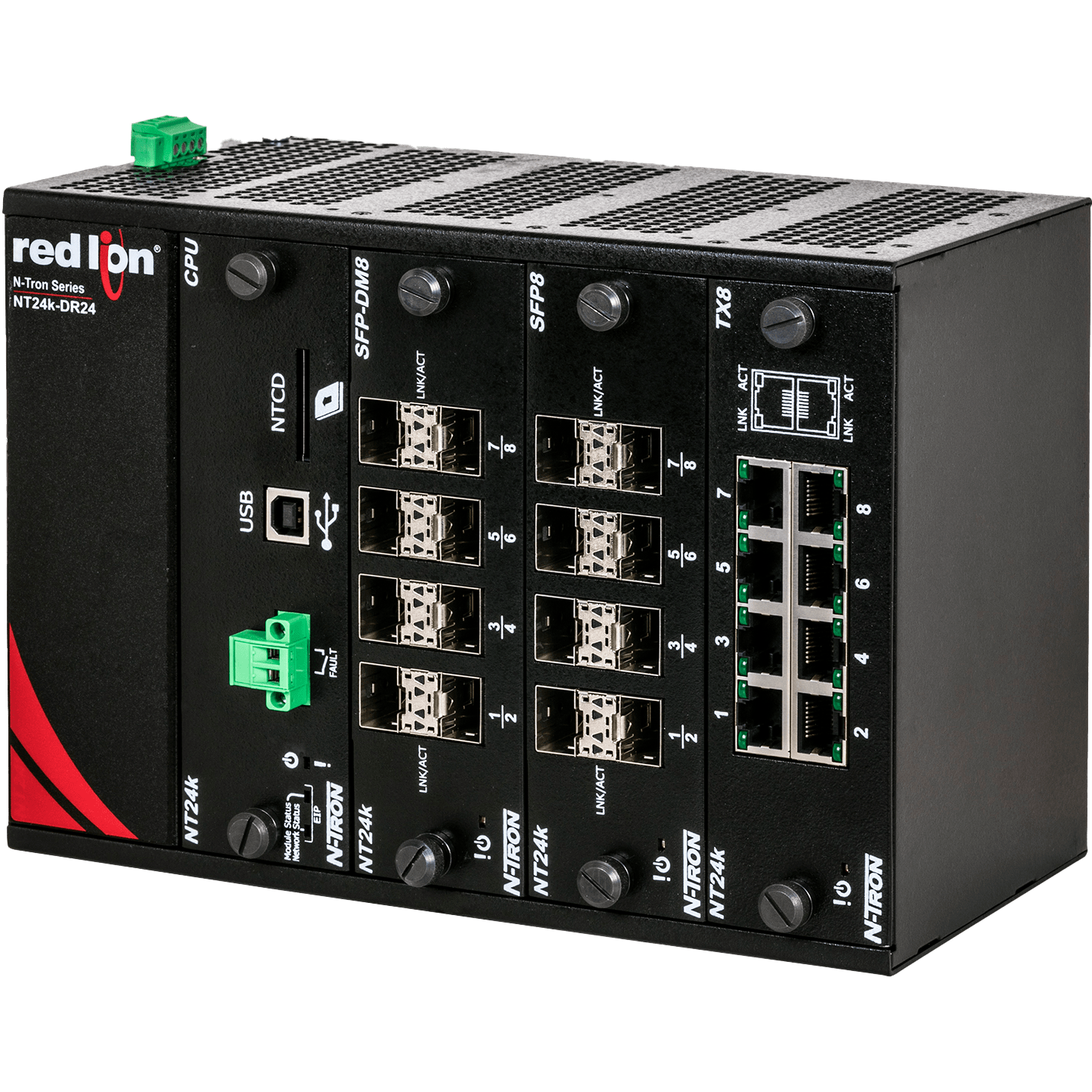

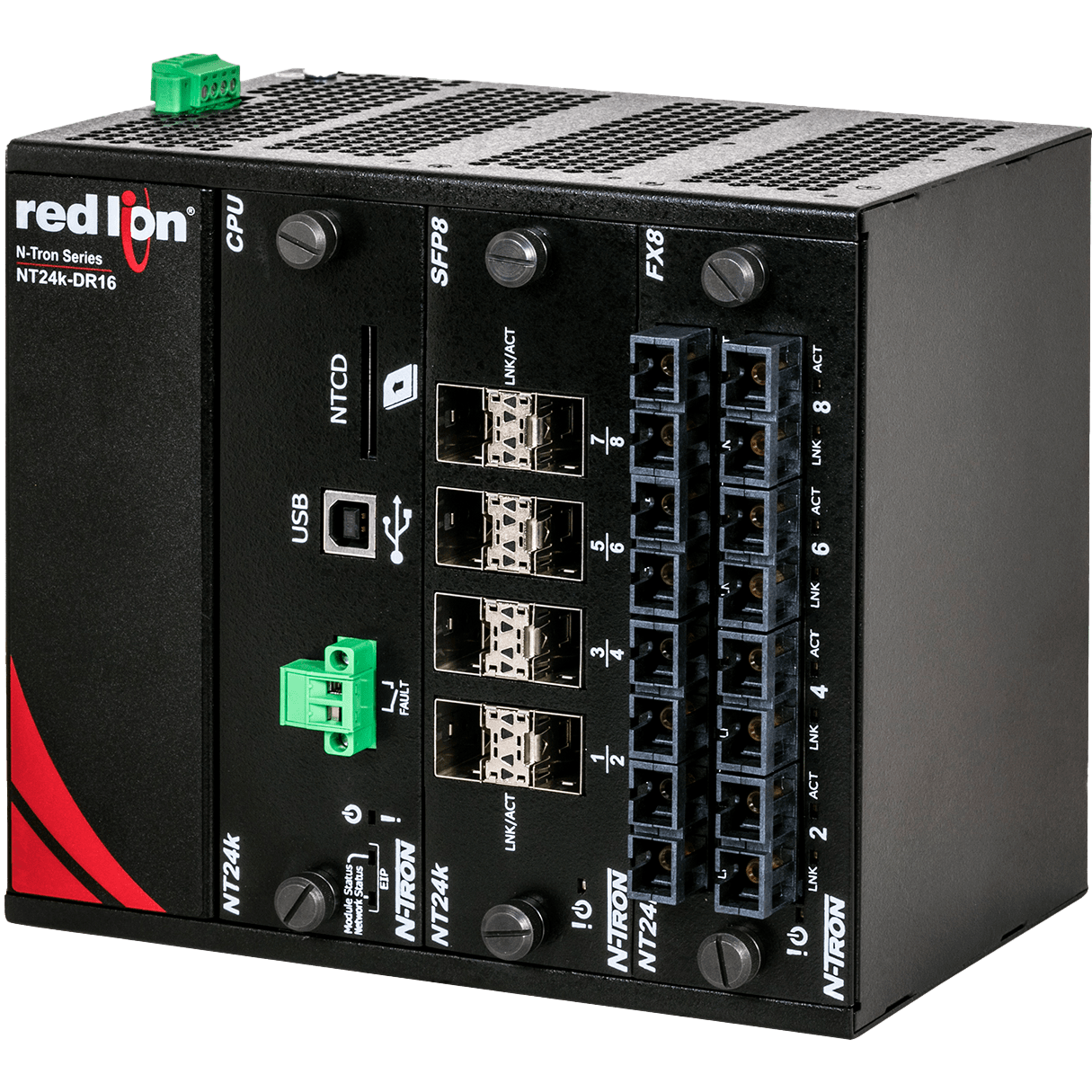

- 2 ou 3 emplacements de modules de 8 ports, jusqu'à 16 ou 24 ports Gigabit
- Cinq types de modules : RJ45 10/100/1000, fibre 100Base-FX SC ou ST, fibre 1000Base SC, SFP Gigabit, SFP bimode 100/1000
- Fibre jusqu'à 80 km en monomode selon le module ou l'émetteur-récepteur SFP choisi
- Anneau N-Ring avec reprise en 30 ms environ, N-Link, RSTP, carte détaillée de l'anneau et localisation du défaut
- Table de 16 000 adresses MAC, latence typique 1,6 µs, trames jumbo, MTBF supérieur à 1 million d'heures
- Alimentation 90-264 VAC / 90-300 VDC ou 18-49 VDC redondante selon la référence
- Fonctionnement de -40 à 75 °C, chocs 50 g, vibrations 30 g de 10 à 200 Hz
- Option IEEE 1588v2 PTP (références -PT), horloge frontière ou transparente
Applications en bâtiment et sur site technique
- Campus tertiaires et hospitaliers : nœud de distribution en local technique, avec liaisons fibre vers chaque bâtiment et ports cuivre pour automates, contrôleurs CVC et serveurs de GTB.
- Sites industriels et plateformes logistiques : réseau machine et réseau bâtiment regroupés dans un même châssis, segmentés par VLAN 802.1Q.
- Réseaux d'eau, d'énergie et collectivités : stations et postes reliés en anneau fibre, avec reprise rapide en cas de coupure de câble.
- Vidéoprotection de site : agrégation Gigabit des switchs de terrain et des enregistreurs vidéo.
Pour les besoins plus compacts à nombre de ports fixe, consultez nos autres switchs Ethernet industriels.
Intégration et compatibilité
Le NT24K-DR s'administre par navigateur web (HTTPS), SSH ou SNMP v1, v2 et v3. Il gère les VLAN 802.1Q et par port, la QoS 802.1p, par port et DSCP, l'agrégation de liens (trunking), la recopie de port, IGMP, LLDP 802.1AB, SNTP et un journal d'événements avec Syslog. Côté sécurité : 802.1X avec authentification RADIUS et filtrage par adresse MAC.
Sa messagerie CIP EtherNet/IP et la technologie N-View remontent l'état des ports et du switch vers un automate ou une supervision. Le serveur DHCP avec option 82 et option 61 attribue une adresse fixe à chaque équipement selon le port où il est branché, ce qui simplifie le remplacement à chaud d'un contrôleur de terrain.
La configuration se sauvegarde et se restaure avec le dispositif NTCD-CFG ou par le port USB en façade. Les modules SFP acceptent les émetteurs-récepteurs N-Tron listés dans notre rubrique convertisseurs fibre et SFP, et toute la gamme est visible sur la page marque Red Lion.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| NT24K-DR16-AC | 2 emplacements, 90-264 VAC / 90-300 VDC | Armoire alimentée sur le secteur, jusqu'à 16 ports |
| NT24K-DR16-AC-PT | Identique, avec IEEE 1588 PTP | Horodatage précis, sous-station |
| NT24K-DR16-DC | 2 emplacements, 18-49 VDC redondante | Armoire 24 ou 48 VDC secourue |
| NT24K-DR16-DC-PT | Identique, avec IEEE 1588 PTP | Distribution DC et synchronisation |
| NT24K-DR24-AC | 3 emplacements, 90-264 VAC / 90-300 VDC | Nœud de site jusqu'à 24 ports |
| NT24K-DR24-AC-PT | Identique, avec IEEE 1588 PTP | Grand nœud avec synchronisation |
| NT24K-DR24-DC | 3 emplacements, 18-49 VDC redondante | Cœur de réseau en armoire DC |
| NT24K-DR24-DC-PT | Identique, avec IEEE 1588 PTP | Cœur de réseau DC synchronisé |
Caractéristiques techniques
| Format | Châssis modulaire pour rail DIN 35 mm |
| Emplacements | 2 (DR16) ou 3 (DR24), modules de 8 ports |
| Ports possibles | Jusqu'à 16 (DR16) ou 24 (DR24) : RJ45 10/100/1000, 100Base-FX SC ou ST, 1000Base SC, SFP LC 100 ou 1000 Mbit/s |
| Fibre | Multimode 50-62,5/125 µm, monomode 7-10/125 µm, jusqu'à 80 km selon module |
| Commutation | Store and forward, latence typique 1,6 µs, 16 000 adresses MAC, trames jumbo |
| Redondance | N-Ring (reprise 30 ms environ), N-Link, RSTP 802.1w |
| Alimentation version AC | 90 à 264 VAC ou 90 à 300 VDC |
| Alimentation version DC | 18 à 49 VDC, deux entrées redondantes |
| Courant max DR16 | 1,52 A à 24 VDC ; 580 mA à 120 VAC ; 300 mA à 124 VDC |
| Courant max DR24 | 2,14 A à 24 VDC ; 780 mA à 120 VAC ; 430 mA à 124 VDC |
| Dimensions DR16 (H x L x P) | 152 x 172,2 x 116,5 mm |
| Dimensions DR24 (H x L x P) | 152 x 214,6 x 116,5 mm |
| Poids maximal | 2,9 kg (DR16), 3,54 kg (DR24) |
| Température de fonctionnement | -40 à 75 °C (stockage -40 à 85 °C) |
| Humidité | 5 à 95 % sans condensation |
| Altitude | Jusqu'à 3 048 m |
| Chocs et vibrations | 50 g pendant 10 ms ; 30 g de 10 à 200 Hz, triaxial |
| Autres interfaces | Port USB de configuration, contact d'alarme 1 A à 24 VDC, capteur de température interne |
| MTBF | Plus de 1 million d'heures |
| Homologations | UL 508, ANSI/ISA 12.12.01 Classe I et II Division 2, CSA C22.2 n° 213, CE (CEM et basse tension), RoHS, ABS marine |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, USB
- Protocoles IP et intégration
- SNMP, EtherNet/IP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V), Haute tension DC (plus de 60 V)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 13 à 20 ports, 24 à 28 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- DR16 (2 emplacements, 16 ports) ou DR24 (3 emplacements, 24 ports) ; alimentation 90-264 VAC / 90-300 VDC ou 18-49 VDC redondante ; option IEEE 1588 PTP (-PT)
- Compatibilité
- Modules Red Lion N-Tron NT24k (TX8, FX8, GX8, SFP8, SFP-DM8), NTCD-CFG, N-View
- Connecteur
- RJ45, SC, ST ou LC selon modules, USB type B, bornier d'alimentation et d'alarme
- Emplacements de modules
- 2 (DR16) ou 3 (DR24), modules de 8 ports
- Température de fonctionnement
- -40 à 75 °C
- Latence
- 1,6 µs typique, commutation store and forward
- Emplacements
- 2 modules, 3 modules
- Alimentation (version)
- 90-264 VAC / HVDC, 18-49 VDC redondante
- PTP
- Sans PTP, IEEE 1588 PTP
Contenu et accessoires compatibles
Le switch est livré avec un CD de documentation. Les modules de ports, les émetteurs-récepteurs SFP et les plaques d'obturation NT24K-FP sont à commander à part.
Accessoires constructeur : dispositif de sauvegarde de configuration NTCD-CFG, alimentation rail DIN NTPS-24-3 (3 A sous 24 VDC), kit de montage sur panneau NT24K-DR-PMK et licence NT24K-KIT-PTP. Retrouvez des alimentations rail DIN adaptées aux versions DC.
Documentation
Questions fréquentes
Les modules de ports sont-ils livrés avec le NT24K-DR ?
Non. Le châssis est livré seul et chaque emplacement reçoit un module de 8 ports commandé séparément : NT24K-TX8 cuivre, NT24K-FX8 ou FXE8 fibre 100 Mbit/s, NT24K-GX8 ou GXE8 fibre Gigabit, NT24K-SFP8 ou NT24K-SFP-DM8. Un emplacement vide doit être fermé par une plaque NT24K-FP.
Quelle différence entre le NT24K-DR16 et le NT24K-DR24 ?
Le DR16 accepte deux modules, soit 16 ports au maximum, pour 172 mm de large et 2,9 kg. Le DR24 accepte trois modules, soit 24 ports, pour 215 mm de large et 3,54 kg. Fonctions logicielles, alimentations et plage de température sont identiques.
Que changent les références -PT ?
Elles activent le protocole IEEE 1588v2 PTP en horloge frontière (boundary clock) ou transparente. C'est utile pour horodater finement des journaux ou des défauts. Une licence NT24K-KIT-PTP permet aussi d'activer PTP plus tard sur un modèle standard.
Le NT24K-DR se supervise-t-il depuis une GTB ?
Oui, par SNMP v1, v2 et v3, Syslog et messagerie CIP EtherNet/IP. Son contact d'alarme configurable, de 1 A sous 24 VDC, peut aussi être câblé sur une entrée TOR d'automate ou de GTB.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le NT24K-DR
Indiquez le châssis, l'alimentation et la composition des modules souhaités : nous vous répondons sous 24 h ouvrées avec un conseil technique sur la fibre et les SFP adaptés. Les tarifs sont établis selon les quantités et la configuration.
