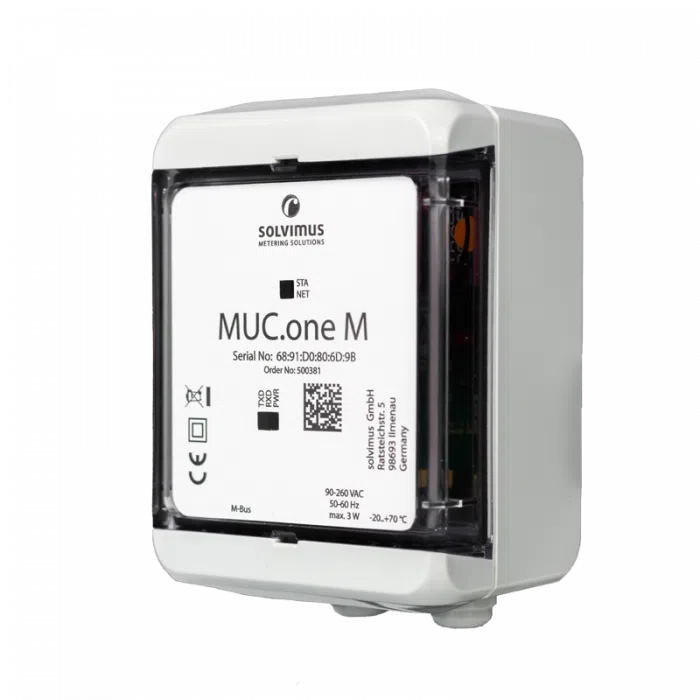

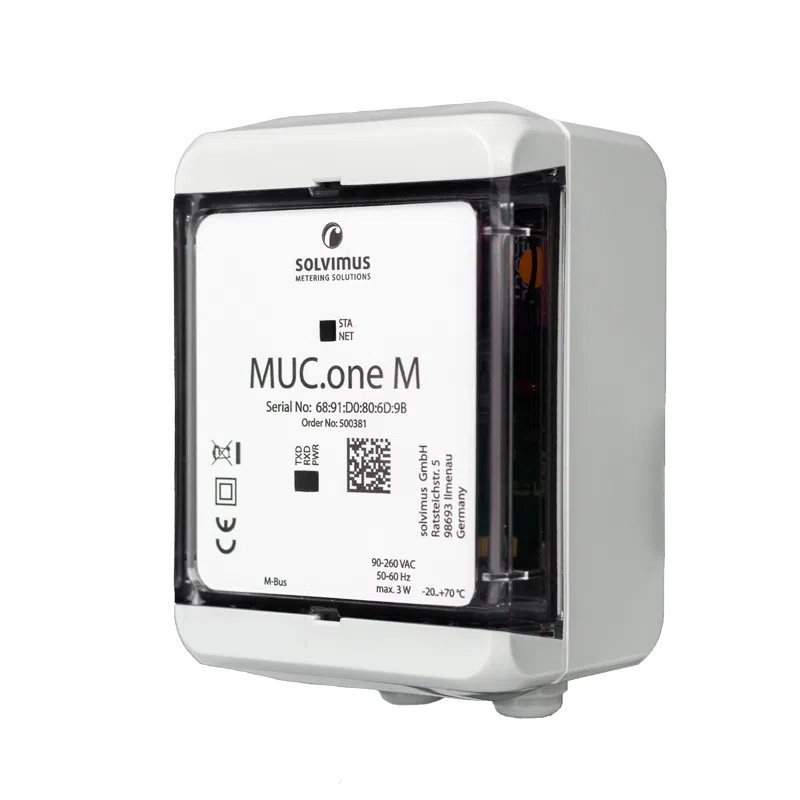

Solvimus MUC.one - Passerelle M-Bus et wM-Bus NB-IoT compacte IP67
- Relevé de 3 charges M-Bus (version M) ou 3 compteurs wM-Bus OMS (version W)
- Transmission NB-IoT LTE Cat-NB en TCP, TLS, HTTP POST ou MQTT
- Configuration par point d'accès Wi-Fi intégré et navigateur
- Alimentation directe 90 à 260 V AC, 1 W au repos, 3 W max.
- Boîtier mural IP67 de 80 x 113 x 60 mm
| Connectivité radio | NB-IoT, Wi-Fi, wM-Bus |
|---|---|
| Interfaces et bus de terrain | M-Bus |
| Protocoles IP et intégration | MQTT |
| Grandeur mesurée | Débit / volume d'eau, Énergie électrique, Énergie thermique |
| Usage | Comptage énergétique, Télégestion de sites distants |
| Alimentation | Secteur 100-240 V AC |
| Indice de protection | IP67 |
| Type de montage | Mural |
| Fonctions réseau | Wi-Fi intégré |
| Bande de fréquences | NB-IoT LTE B1, B3, B5, B8, B20, B28 ; wM-Bus 868, 433 ou 169 MHz (version W) ; Wi-Fi 2,4 GHz pour la configuration |
| Compatibilité | Compteurs M-Bus EN 13757-2 (version M), compteurs wM-Bus EN 13757-4 et OMS (version W), brokers MQTT, serveurs HTTP |
| Autonomie | Sans objet (alimenté) |
| Variante | M (M-Bus filaire) ou W (wM-Bus radio) |
| Connecteur | Bornier à ressort (alimentation et M-Bus), antennes internes |
| Carte SIM | Micro SIM NB-IoT, non fournie |
| Interface compteur | M-Bus filaire (M), wM-Bus radio (W) |
- NB-IoT
- Wi-Fi
- wM-Bus
- M-Bus
- MQTT
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La passerelle M-Bus NB-IoT Solvimus MUC.one relève quelques compteurs d'eau, de chaleur, de gaz ou d'électricité et transmet leurs index par le réseau mobile NB-IoT. Alimentée directement en 230 V AC, enfermée dans un boîtier IP67, elle s'installe au plus près des compteurs, sans réseau informatique ni coffret supplémentaire.
Elle répond aux petits points de comptage dispersés : chaufferie, sous-station, local technique, point de livraison d'eau ou de chaleur. Deux versions existent : M pour les compteurs M-Bus filaires, W pour les compteurs radio wM-Bus. La mise en service se fait depuis un smartphone grâce à son point d'accès Wi-Fi intégré.
Points forts du MUC.one
- Version M (500381) : M-Bus EN 13757-2/-3/-7, 3 charges unitaires, 9 600 bit/s max., bornier à ressort
- Version W (500382) : wM-Bus EN 13757-4 et OMS, modes S, T, C, C/T, 3 compteurs logiques, déchiffrement
- Liaison NB-IoT LTE Cat-NB, bandes B1, B3, B5, B8, B20 et B28, antenne interne, micro SIM
- Envoi TCP, TLS, HTTP POST ou MQTT, aux formats CSV, XML-8 ou JSON
- Point d'accès Wi-Fi 802.11 b/g/n réservé à la configuration au navigateur
- Alimentation 90 à 260 V AC sur bornier à ressort, 1 W au repos, 3 W max.
- Boîtier mural IP67 de 80 x 113 x 60 mm, environ 290 à 296 g
Applications en bâtiment et sur site technique
- Chaufferies et sous-stations : relève des compteurs d'énergie thermique d'un poste de livraison sans liaison au réseau du bâtiment.
- Locaux techniques humides : compteurs d'eau en cave ou en vide sanitaire, grâce au boîtier IP67.
- Patrimoine dispersé des collectivités : petits bâtiments, vestiaires, équipements sportifs suivis à distance pour le décret tertiaire.
- Logistique et commerce : sous-comptage d'une cellule, d'un local loué ou d'une annexe sans câblage jusqu'au bâtiment principal.
Intégration et compatibilité
Le MUC.one ne s'adresse pas directement à la GTB : il pousse ses relevés vers un serveur, un broker MQTT ou une plateforme de gestion de l'énergie, qui les met ensuite à disposition de la supervision. Le Wi-Fi intégré sert uniquement de point d'accès pour la configuration ; la transmission des données passe par le NB-IoT.
- Côté compteurs : M-Bus filaire avec recherche primaire et secondaire (version M) ; wM-Bus OMS avec mode écoute et gestion des clés (version W)
- Côté serveur : TCP, TLS, HTTP POST et MQTT, chiffrés ou non
- Formats : CSV (plusieurs variantes), XML-8, JSON
- Configuration : navigateur via le point d'accès Wi-Fi, import et export de configuration avec certificats et clés
- Maintenance : mise à jour du firmware par la page web ou Netdiscover, journal d'analyse des pannes
Pour plus de compteurs ou une intégration Modbus et BACnet, comparez nos passerelles et concentrateurs M-Bus et la gamme Solvimus. La carte SIM NB-IoT se choisit parmi nos cartes SIM IoT.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 500381 | MUC.one M : M-Bus filaire, 3 charges unitaires, 296 g | Compteurs câblés dans une chaufferie ou un local technique |
| 500382 | MUC.one W : wM-Bus radio OMS, 3 compteurs logiques, 290 g | Compteurs radio proches, sans câblage |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Concentrateur de données compact avec liaison NB-IoT |
| M-Bus (version M) | EN 13757-2/-3/-7, 3 charges unitaires, 9 600 bit/s max., bornier à ressort, mode transparent |
| wM-Bus (version W) | EN 13757-4/-3/-7 et OMS, modes S, T, C, C/T, 3 compteurs logiques, antenne interne, 868, 433 ou 169 MHz |
| NB-IoT | LTE Cat-NB, bandes B1, B3, B5, B8, B20, B28, antenne interne, porte-carte micro SIM |
| Wi-Fi | IEEE 802.11 b/g/n, 2 412 à 2 484 MHz, antenne interne, mode point d'accès |
| Transmission | TCP, TLS, HTTP POST, MQTT |
| Formats | CSV (plusieurs variantes), XML-8, JSON |
| Processeur | 32 bits LX7 jusqu'à 240 MHz, 320 ko de RAM, 4 Mo de Flash, FreeRTOS |
| Voyants | 1 LED d'état et d'accessibilité du point d'accès |
| Alimentation | 90 à 260 V AC, 50/60 Hz, bornier à ressort, 1 W au repos, 3 W max., courant d'appel inférieur à 40 A |
| Isolation | Plus de 3 kV entre interfaces et alimentation |
| Dimensions | 80 x 113 x 60 mm hors presse-étoupe |
| Poids | 296 g (M), 290 g (W) |
| Montage | Mural |
| Températures | 0 à 50 °C en moyenne journalière, -20 à 70 °C ponctuellement ; stockage -20 à 70 °C ; 0 à 95 % HR sans condensation |
| Protection | IP67 (CEI 60529), classe de protection II, catégorie de surtension II |
| Conformité | Directives RED 2014/53/UE et RoHS 2011/65/UE |
| Protection amont conseillée | Disjoncteur 6 A ou 10 A, courbe B |
Critères de sélection
- Connectivité radio
- NB-IoT, Wi-Fi, wM-Bus
- Interfaces et bus de terrain
- M-Bus
- Protocoles IP et intégration
- MQTT
- Grandeur mesurée
- Énergie électrique, Débit / volume d'eau, Énergie thermique
- Usage
- Comptage énergétique, Télégestion de sites distants
- Alimentation
- Secteur 100-240 V AC
- Indice de protection
- IP67
- Type de montage
- Mural
- Fonctions réseau
- Wi-Fi intégré
- Bande de fréquences
- NB-IoT LTE B1, B3, B5, B8, B20, B28 ; wM-Bus 868, 433 ou 169 MHz (version W) ; Wi-Fi 2,4 GHz pour la configuration
- Compatibilité
- Compteurs M-Bus EN 13757-2 (version M), compteurs wM-Bus EN 13757-4 et OMS (version W), brokers MQTT, serveurs HTTP
- Autonomie
- Sans objet (alimenté)
- Variante
- M (M-Bus filaire) ou W (wM-Bus radio)
- Connecteur
- Bornier à ressort (alimentation et M-Bus), antennes internes
- Carte SIM
- Micro SIM NB-IoT, non fournie
- Interface compteur
- M-Bus filaire (M), wM-Bus radio (W)
Contenu et accessoires compatibles
Livré seul dans son emballage individuel ; la carte micro SIM NB-IoT n'est pas fournie. Sans alimentation secteur sur place, le MUC.only fonctionne sur piles. Au-delà de 3 compteurs, orientez-vous vers le MUC.easyplus ou la famille MUC500.
Documentation
Questions fréquentes
Combien de compteurs le MUC.one peut-il relever ?
La version M accepte 3 charges unitaires M-Bus, soit en général 3 compteurs filaires. La version W lit jusqu'à 3 compteurs logiques wM-Bus. Pour davantage de compteurs, choisissez un MUC.easyplus ou un MUC500.
Le MUC.one transmet-il ses données en Wi-Fi ?
Non. Le Wi-Fi intégré fonctionne uniquement en point d'accès pour la configuration depuis un smartphone ou un PC. Les relevés partent par le réseau mobile NB-IoT.
Faut-il une carte SIM ?
Oui, une micro SIM avec abonnement NB-IoT, non fournie. Vérifiez la couverture NB-IoT à l'emplacement exact du boîtier, notamment en sous-sol.
Quelle différence avec le MUC.only ?
Le MUC.one est alimenté en 90 à 260 V AC, le MUC.only fonctionne sur piles lithium pour les points sans électricité. Les deux relèvent 3 compteurs et transmettent en NB-IoT.
Peut-on le monter sur rail DIN ?
Non, le MUC.one est prévu pour un montage mural dans son boîtier IP67. Pour une installation en tableau électrique, préférez le MUC.easyplus ou un MUC500.
À propos de Solvimus
Solvimus est une société allemande fondée en 2007 à Ilmenau et spécialisée dans le comptage intelligent. Centrée sur le M-Bus, elle fournit des concentrateurs de données, des passerelles, des convertisseurs de niveau et des modules OEM, ainsi que des logiciels et des services. Son nom, tiré du latin, signifie « nous résolvons ».
Voir toute la gamme SolvimusDemander un devis pour le MUC.one
Précisez le type de compteurs, leur nombre et la plateforme de réception : nous vous répondons sous 24 h ouvrées avec un conseil sur la version et la connectivité. Tarifs selon les quantités.
