Switchs industriels Red Lion N-Tron et Sixnet

Des switchs Ethernet durcis pour armoires et réseaux de site : du 5 ports non manageable au 28 ports niveau 3 en rack, avec PoE+, fibre, anneau de redondance et homologations zones dangereuses.

39
modèles au catalogue
-40 à 85 °C
sur de nombreux modèles
30 ms
reprise d'anneau N-Ring environ
28 ports
max (NT328G, niveau 3)
Comparer les modèles
Red Lion N-Tron NT-5008Red Lion N-Tron NT-5008
  • Rail DIN et rack 19 pouces
  • Gigabit et SFP
  • PoE+ 30 W
  • N-Ring et Real-Time Ring
  • PROFINET
  • Classe I Division 2
Aide au choix

Quel switch Red Lion pour quel besoin ?

01Petite armoire, prêt à l'emploi5 à 9 ports non manageables, boîtier aluminium compact sur rail DIN, double entrée d'alimentation.ConseilléSixnet SLX-5ES ou SL-8ES02Réseau de site redondantGigabit manageable, anneau N-Ring en 30 ms environ, SNMP v3 et 802.1X, option fibre jusqu'à 80 km.ConseilléN-Tron NT-5008 ou NT-501803Caméras et bornes en PoE+8 ou 16 ports Gigabit PoE+ 30 W par port, manageables, de -40 à 80 °C en PoE+.ConseilléN-Tron NT24K-8TX ou 16TX04Cœur de réseau en baie28 ports dont 4 SFP+ 10G, routage niveau 3 OSPF et VRRP, rack 19 pouces 1U.ConseilléN-Tron NT328G
Catalogue

Les switchs N-Tron et Sixnet

Modules SFP, modules d'extension, alimentations et kits de montage sont regroupés plus bas avec les accessoires.

Nombre de ports Ethernet
Fonctions réseau
Type de montage
39 modèles

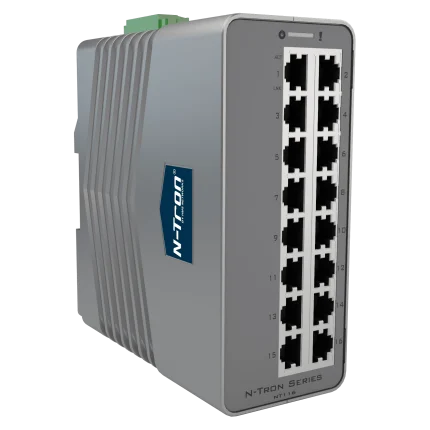

N-Tron NT-100, NT-4000 et NT-5000 7

Rail DIN : non manageable 16 ports, PROFINET (NT-4008) et manageables Gigabit de 6 à 18 ports.

N-Tron rack et niveau 3 2

Châssis rack 1U modulaire 24 ports et NT328G niveau 3 avec uplinks 10G.

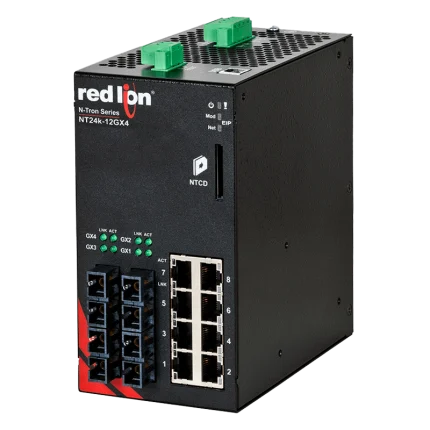

N-Tron NT24K 13

Manageables Gigabit fixes ou modulaires, fibre, PoE+ et version IP67 M12.

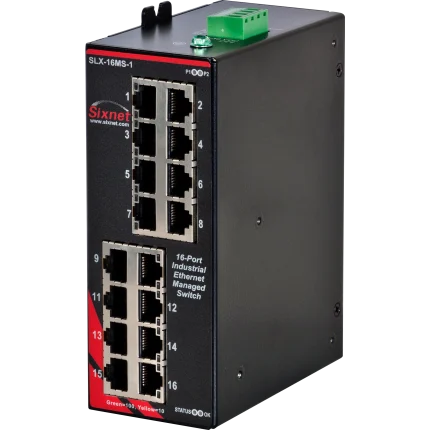

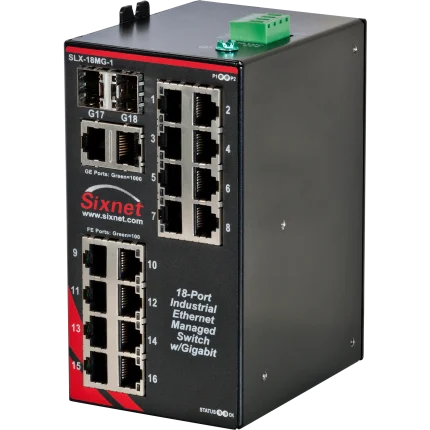

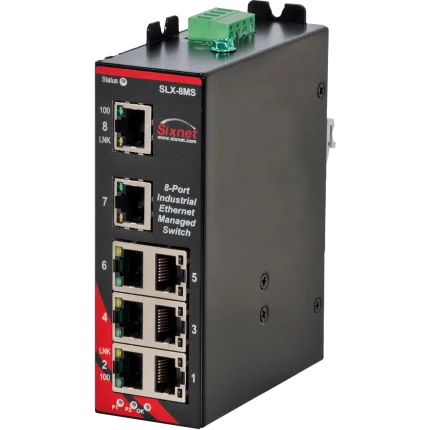

Sixnet SL et SLX 17

Switchs compacts non manageables, à anneau ou manageables, boîtier aluminium rail DIN.

Comparatif

Quelle famille de switch Red Lion choisir ?

Synthèse par famille d'après les fiches techniques Red Lion ; le détail de chaque version figure sur sa fiche.

CaractéristiqueSixnet SL / SLXN-Tron NT-5000N-Tron NT-4008N-Tron NT24KN-Tron NT328G
GestionNon manageables, à anneau ou manageablesManageablesManageable, PROFINET classe BManageablesManageable niveau 3
Ports5 à 186 à 188 Gigabit8 à 16 fixes, jusqu'à 24 en modulaire28 dont 4 SFP+ 10G
PoEPoE 802.3af sur SLX-5EGNonNonPoE+ 30 W par port selon versionNon
RedondanceReal-Time Ring (SLX manageables)N-Ring environ 30 ms, RSTP, MSTPMRP client ou gestionnaireN-Ring environ 30 msAnneau inférieur à 20 ms, VRRP
FormatRail DIN, aluminium IP40Rail DIN, métal IP20Rail DIN ou panneau, IP30Rail DIN, IP67 M12 ou rack 1URack 19 pouces 1U, IP30
Alimentation10 à 30 VDC (selon modèle)10 à 49 VDC double12 à 58 VDC redondante10 à 49 VDC ou AC selon châssis100 à 240 VAC simple ou redondante
Température-40 à 75 ou 85 °C-40 à 80 ou 85 °C-40 à 75 °C-40 à 85 °C (80 °C en PoE+)-40 à 75 °C

Faites glisser le tableau pour voir tous les modèles.

Source : fiches techniques Red Lion N-Tron et Sixnet.

Applications

Cas d'usage

Réseau de GTB

Switchs manageables en anneau dans les armoires de chaque étage, état des ports remonté en SNMP ou Modbus/TCP.

Vidéosurveillance

Les NT24K PoE+ alimentent caméras et bornes jusqu'à 30 W par port, de -40 à 80 °C.

Automatisme PROFINET

Le NT-4008, certifié PROFINET classe B, s'intègre avec son fichier GSDML et gère l'anneau MRP.

Cœur de réseau

Le NT328G route entre VLAN en OSPF ou RIP et agrège les anneaux de terrain par ses uplinks 10G.

Intégration

Redondance et supervision

Les switchs manageables se supervisent comme le reste de l'infrastructure et maintiennent le réseau en cas de coupure.

Anneaux
N-Ring (environ 30 ms), Real-Time Ring sur Sixnet, MRP sur le NT-4008, ainsi que RSTP et MSTP.
SNMP et Modbus/TCP
SNMP v3 sur les manageables ; registres Modbus/TCP sur les Sixnet SLX pour remonter l'état dans un automate.
Sécurité
802.1X RADIUS, VLAN, HTTPS et SSH selon les modèles.
Synchronisation
Option IEEE 1588 PTP sur les NT24K.
La gamme en bref

Deux gammes durcies, N-Tron et Sixnet

Les switchs N-Tron couvrent le réseau industriel de bout en bout : non manageables, manageables Gigabit avec anneau N-Ring, version certifiée PROFINET, PoE+ et IP67 en connecteurs M12, châssis modulaires en rail DIN ou en rack, et routage niveau 3 avec le NT328G.

Lire la suite

Les Sixnet SL et SLX sont des switchs compacts en boîtier aluminium, du 5 ports non manageable au 18 ports manageable avec Real-Time Ring, supervision SNMP et registres Modbus/TCP pour remonter leur état dans un automate ou une GTB.

Documentation technique

Fiches techniques et manuels des switchs N-Tron et Sixnet, en anglais.

Documentations Red Lion

À voir aussi

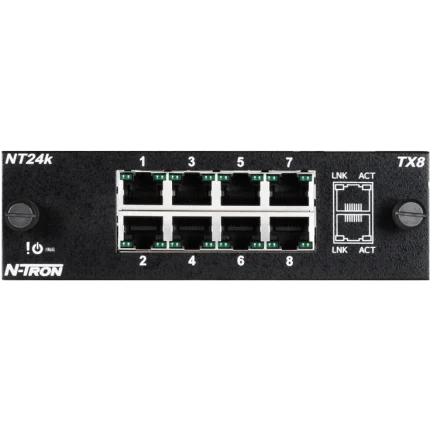

Modules SFP, extensions et alimentations 5Modules SFP et SFP+, modules d'extension NT24K, alimentations et kits de montage.
FAQ

Questions fréquentes

Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.

Quelle différence entre N-Tron et Sixnet ?

Ce sont deux gammes de switchs industriels Red Lion. N-Tron va du non manageable au niveau 3 en rack, avec PoE+, PROFINET et IP67. Sixnet propose des switchs compacts en boîtier aluminium, non manageables, à anneau ou manageables.

Qu'est-ce que l'anneau N-Ring ?

C'est le protocole de redondance en anneau de N-Tron : si un lien est coupé, le réseau se reconfigure en 30 ms environ. Les switchs gèrent aussi RSTP et MSTP.

Quel switch Red Lion pour un réseau PROFINET ?

Le N-Tron NT-4008, certifié PROFINET classe B, fourni avec son fichier GSDML, qui gère l'anneau MRP en client ou en gestionnaire.

Les switchs fournissent-ils le PoE ?

Oui pour les NT24K en version PoE+ (30 W par port) et pour le Sixnet SLX-5EG (PoE 802.3af). Les autres modèles n'alimentent pas les équipements.

Peut-on superviser les switchs depuis une GTB ?

Oui : les manageables se lisent en SNMP v3, et les Sixnet SLX exposent aussi des registres Modbus/TCP lisibles par un automate ou une GTB.
