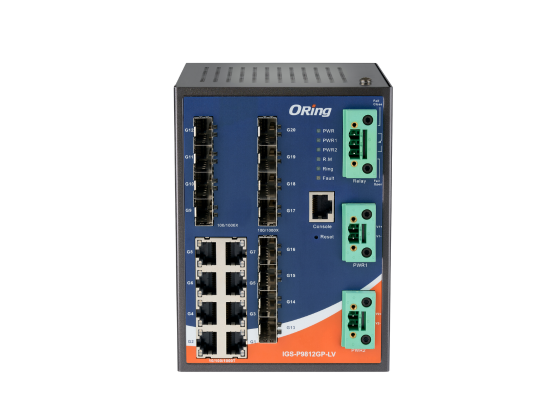

ORing IGS-P9812GP - Switch manageable IEC 61850-3 20 ports dont 12 SFP
- 20 ports : 8 RJ45 Gigabit et 12 SFP 100/1000BASE-X
- IEC 61850-3, IEEE 1613, certifié IEC 62443-4-2
- O-Ring moins de 30 ms, MRP, IEEE 1588v2, serveur MMS
- Double alimentation HV 85-264 VAC / 88-300 VDC ou LV 12-48 VDC
- IP30, -40 à 75 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), EtherNet/IP, Modbus TCP, SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Haute tension DC (plus de 60 V), Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | IEC 61850-3 |
| Autonomie | Sans objet (alimenté) |
| Ports | 8 x RJ45 Gigabit et 12 x SFP 100/1000 |
| Connecteur | RJ45, SFP, bornier 6 points |
| Cybersécurité | IEC 62443-4-2 |
| Température de fonctionnement | -40 à 75 °C |
| Garantie | 5 ans |
| Alimentation (version) | Haute tension, Basse tension |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- EtherNet/IP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
L'ORing IGS-P9812GP est un switch IEC 61850-3 fibre manageable de 20 ports : 8 ports RJ45 Gigabit et 12 emplacements SFP 100/1000BASE-X. Conforme IEC 61850-3 et IEEE 1613, certifié IEC 62443-4-2, il sert de cœur de réseau optique dans les postes électriques, les centrales et les grands sites techniques.
Il existe en alimentation haute tension (85 à 264 VAC ou 88 à 300 VDC) et basse tension (12 à 48 VDC), toujours en double entrée, et fonctionne de -40 à 75 °C. Retrouvez les autres modèles dans notre rubrique switchs Ethernet industriels.
Points forts du IGS-P9812GP
- 20 ports : 8 RJ45 10/100/1000BASE-T(X) et 12 SFP 100/1000BASE-X
- Conforme IEC 61850-3 et IEEE 1613, serveur MMS et QoS IEC 61850 intégrés
- Développé selon IEC 62443-4-1, certifié IEC 62443-4-2
- O-Ring avec reprise en moins de 30 ms sur 250 switchs, O-Chain, MSTP, MRP
- IEEE 1588v2, Modbus TCP, EtherNet/IP, SNMP v1/v2c/v3
- Bande passante de 40 Gbit/s, latence de 7 µs, tampon de 4 Mbit
- Double alimentation HV (24 W) ou LV 12 à 48 VDC (22 W), relais de défaut 1 A
- IP30, -40 à 75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Poste source ou poste de livraison HTA : concentration des liaisons fibre des cellules et des relais de protection
- Centrale photovoltaïque ou éolienne : collecte fibre des postes onduleurs vers le poste de livraison
- Datacenter : cœur de réseau fibre de la supervision électrique (poste HTA, TGBT, groupes électrogènes)
- Grand campus hospitalier ou universitaire : nœud fibre central du réseau GTB reliant les bâtiments
Intégration et compatibilité
Le switch s'administre par interface web HTTPS, Telnet, console CLI ou avec le logiciel ORing Open-Vision, et se supervise en SNMP v1/v2c/v3. Il répond en Modbus TCP et EtherNet/IP, envoie ses alertes par e-mail (client SMTP) et ouvre un relais de défaut 1 A sous 24 VDC.
Fonctions réseau : VLAN 802.1Q (4 095), QoS 802.1p et par application, gestion de bande passante par adresse IP, LACP, IGMP snooping, DHCP serveur/client/relais, serveur NTP, Ethernet basse consommation 802.3az. Le module DBU-01 sauvegarde et restaure la configuration. Équipez les emplacements avec nos modules SFP ; toute la gamme est sur la page de la marque ORing.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

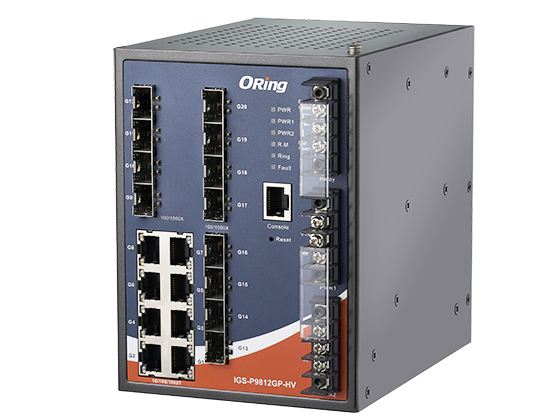

| IGS-P9812GP-HV | Double entrée 85 à 264 VAC / 88 à 300 VDC, 24 W, 1 870 g | Poste électrique avec batterie 110 ou 220 VDC, armoire secteur |

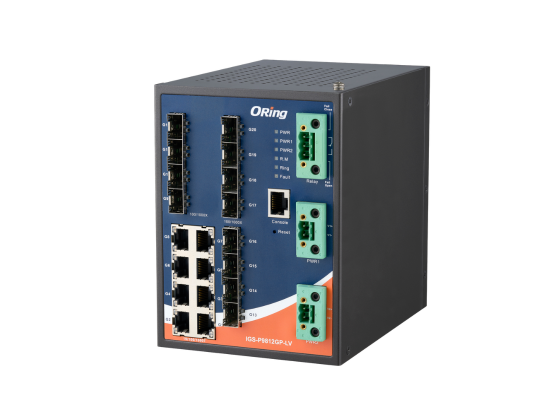

| IGS-P9812GP-LV | Double entrée 12 à 48 VDC, 22 W, 1 520 g | Armoire équipée d'une alimentation 24 ou 48 VDC |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 8 x RJ45 10/100/1000BASE-T(X) |
| Ports SFP | 12 x 100/1000BASE-X |
| Commutation | Store-and-forward, latence 7 µs, 40 Gbit/s, table MAC 8K, tampon 4 Mbit, 8 files de priorité |
| VLAN | 4 095, IEEE 802.1Q |
| Trames jumbo | 9,6 Ko |
| Redondance | O-Ring (moins de 30 ms sur 250 switchs), O-Chain, MSTP (compatible RSTP/STP), MRP, ERPS |
| Synchronisation | IEEE 1588v2, serveur NTP |
| IEC 61850 | Serveur MMS, QoS IEC 61850 |
| Protocoles | Modbus TCP, EtherNet/IP, SNMP v1/v2c/v3, LLDP, SMTP, DHCP |
| Cybersécurité | IEC 62443-4-1 et IEC 62443-4-2, HTTPS, SSH, 802.1x, RADIUS, Device Binding, DoS/DDoS |
| Relais de défaut | 1 A sous 24 VDC |
| Alimentation HV | Double entrée 85 à 264 VAC / 88 à 300 VDC sur bornier 6 points |
| Alimentation LV | Double entrée 12 à 48 VDC sur bornier 6 points |
| Consommation typique | 24 W (HV), 22 W (LV) |
| Protections | Surcharge, inversion de polarité |
| Boîtier | IP30 |
| Dimensions (L x P x H) | 115 x 159 x 154 mm |
| Poids | 1 870 g (HV), 1 520 g (LV) |
| Température de fonctionnement | -40 à 75 °C |
| Humidité | 5 à 95 % sans condensation |
| Normes | IEC 61850-3, IEEE 1613, CE (EN 55035, EN 55032), FCC Part 15 B classe A, EN 60950-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, EtherNet/IP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V), Haute tension DC (plus de 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 13 à 20 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- IEC 61850-3
- Autonomie
- Sans objet (alimenté)
- Ports
- 8 x RJ45 Gigabit et 12 x SFP 100/1000
- Connecteur
- RJ45, SFP, bornier 6 points
- Cybersécurité
- IEC 62443-4-2
- Température de fonctionnement
- -40 à 75 °C
- Garantie
- 5 ans
- Alimentation (version)
- Haute tension, Basse tension
Contenu et accessoires compatibles
Accessoires compatibles : modules SFP 100 Mbit/s et 1 Gbit/s ORing (multimode, monomode, versions -I températures étendues), module de sauvegarde DBU-01, logiciel Open-Vision.
Documentation
Questions fréquentes
Quelle différence entre l'IGS-P9812GP-HV et l'IGS-P9812GP-LV ?
L'alimentation, la consommation et le poids. La version HV accepte deux entrées 85 à 264 VAC ou 88 à 300 VDC (24 W, 1 870 g). La version LV accepte deux entrées 12 à 48 VDC (22 W, 1 520 g). Ports et logiciel sont identiques.
Pourquoi 12 ports SFP ?
Pour en faire un concentrateur fibre : chaque emplacement accepte un module SFP 100 ou 1000BASE-X, multimode ou monomode, ce qui permet de raccorder jusqu'à 12 liaisons optiques (armoires, bâtiments, relais) sur un seul switch, en plus de 8 ports RJ45 Gigabit.
Le switch est-il certifié pour la cybersécurité ?
Oui. Selon ORing, il est développé selon IEC 62443-4-1 et certifié conforme à IEC 62443-4-2. Il propose HTTPS, SSH, 802.1x, RADIUS, Device Binding et une protection DoS/DDoS.
Est-il compatible avec un système IEC 61850 ?
Oui : il est conforme IEC 61850-3 et IEEE 1613, intègre un serveur MMS et une QoS IEC 61850, et synchronise l'horloge en IEEE 1588v2 pour les relais de protection.
Quelles redondances réseau sont disponibles ?
O-Ring avec reprise en moins de 30 ms sur 250 switchs, O-Chain, MSTP compatible RSTP/STP, MRP (IEC 62439-2) et ERPS selon la page produit ORing.
À propos de ORing

ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le IGS-P9812GP
Indiquez la tension disponible et le nombre de liaisons fibre à concentrer : nous préparons la configuration avec les modules SFP adaptés et répondons sous 24 h ouvrées. Les tarifs dépendent des quantités.
