HWgroup HWg-PWR - Passerelle M-Bus IP pour relève de compteurs d'énergie
- Maître M-Bus EN 13757 alimentant 3, 12 ou 25 compteurs selon la version
- Jusqu'à 100 valeurs lues, journal interne de 170 000 valeurs (environ 590 jours)
- Données en web, Modbus TCP, SNMP, XML et rapports e-mail périodiques
- 8 entrées 110/230 V AC pour la détection de phase ou de coupure secteur
- Alimentation 110/230 V AC 10 VA, rail DIN, IP23
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, M-Bus |
| Protocoles IP et intégration | API HTTP / REST, E-mail (SMTP), Modbus TCP, SNMP |
| Grandeur mesurée | Débit / volume d'eau, Énergie électrique, Énergie thermique |
| Usage | Comptage énergétique, GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Secteur 100-240 V AC |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Pose libre / bureau, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | E/S intégrées |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Compteurs M-Bus EN 13757 (électricité, eau, gaz, chaleur), HWgroup PRO1-Mb, PRO2-Mb, PRO380-Mb, SensDesk, SMS-GW3 |
| Entrées tension | 8 entrées 110/230 V AC pour détection de phase ou de coupure |
| Journal interne | 2 Mo, 170 000 valeurs |
| Capacité | 3 compteurs M-Bus, 12 compteurs M-Bus, 25 compteurs M-Bus |
- Aucune (filaire)
- Ethernet
- M-Bus
- Modbus TCP
- SNMP
- API HTTP / REST
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le HWg-PWR de HWgroup est une passerelle M-Bus vers IP qui relève à distance des compteurs d'électricité, d'eau, de gaz ou de chaleur équipés d'une interface M-Bus (norme EN 13757). Il alimente lui-même le bus, interroge 3, 12 ou 25 compteurs selon la version et met les valeurs à disposition sur le réseau Ethernet.
Pensé pour le sous-comptage et la refacturation, il convient aux gestionnaires de bâtiments, exploitants de salles serveurs et services énergie qui veulent suivre les consommations sans logiciel lourd. La passerelle enregistre l'historique, convertit les consommations en coût et envoie un rapport périodique par e-mail, en plus des alarmes en cas de dépassement ou de compteur défaillant.
Points forts du HWg-PWR
- Maître M-Bus EN 13757 avec alimentation du bus intégrée : 3, 12 ou 25 compteurs
- Détection automatique des compteurs raccordés et de leurs grandeurs
- Jusqu'à 100 valeurs lues sur l'ensemble des compteurs
- Journal interne de 2 Mo : 170 000 valeurs, soit environ 590 jours à 3 valeurs toutes les 15 minutes
- Conversion des consommations (par exemple kWh en coût) directement dans l'appareil
- 8 entrées 110/230 V AC (impédance 120 kilohms) pour détecter une perte de phase ou une coupure
- Alarmes par e-mail (3 destinataires), trap SNMP (3) et SMS (2) via passerelle SMS externe
Applications en bâtiment et sur site technique
- Immeuble de bureaux ou locaux loués : relève des compteurs divisionnaires M-Bus par locataire et rapport mensuel par e-mail pour la refacturation.
- Petite salle serveur et local télécom : suivi de la consommation électrique et alerte immédiate sur perte de phase grâce aux entrées 230 V.
- Collectivités et enseignement : regroupement des compteurs d'eau, de chaleur et d'électricité d'un bâtiment sur une seule passerelle IP.
- Sites distants ou difficiles d'accès : relève automatique sans déplacement, avec détection des consommations anormales (fuite, panne de climatisation).
- Réseaux triphasés : contrôle des surcharges par ligne et des sous-tensions à partir des valeurs remontées par les compteurs M-Bus.

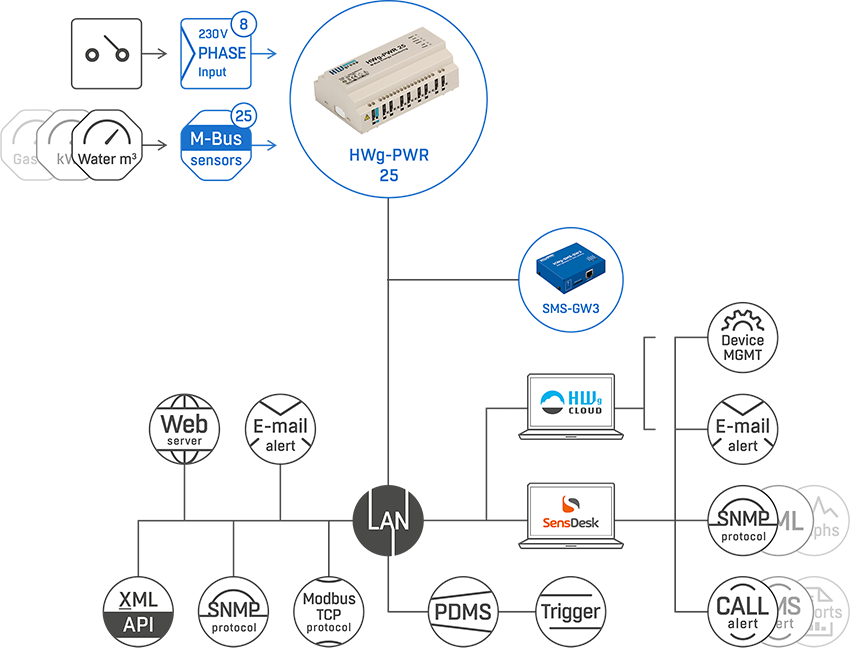

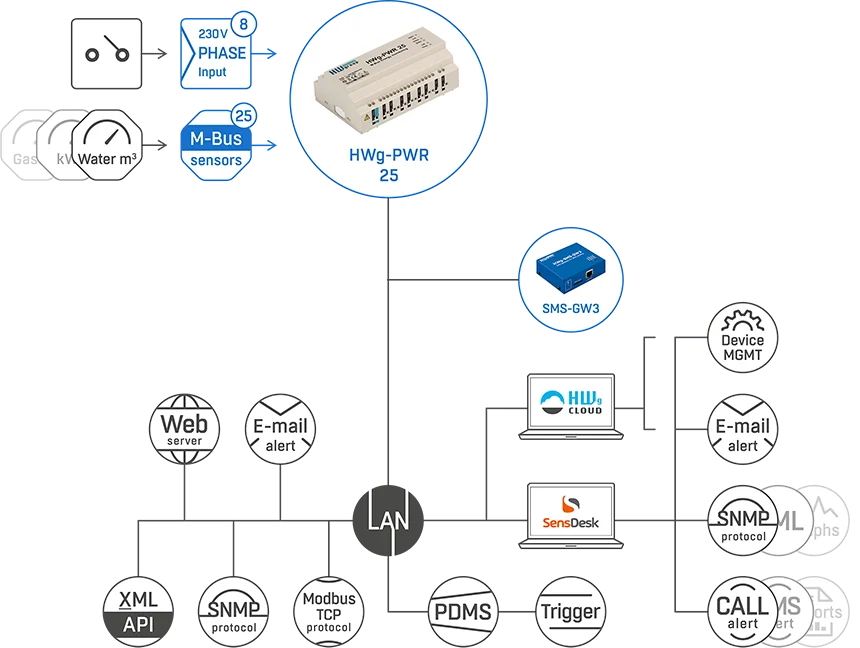

Intégration et compatibilité
Côté terrain, le HWg-PWR parle M-Bus filaire (EN 13757) et lit les compteurs à l'adresse primaire ou secondaire, avec une vitesse réglable (2 400 Bd par défaut). Côté réseau, il expose les valeurs par plusieurs protocoles machine à machine (M2M) pour s'intégrer à une GTB, un automate ou un outil de supervision.
- Modbus TCP : lecture des index et grandeurs par une GTB, un SCADA ou un automate
- SNMP v1 et traps SNMP : intégration dans plus de 50 logiciels de supervision réseau selon HWgroup
- XML sur HTTP et protocole HWg-Push vers le portail SensDesk (graphiques, tableaux de bord, application mobile)
- E-mail : alarmes et rapports de consommation périodiques en pièce jointe
- Réseau : DHCP, SNTP, configuration par serveur web intégré et utilitaire HWg-Config
Comparez avec nos autres passerelles M-Bus et choisissez vos compteurs d'énergie électrique M-Bus. Toute la gamme est sur la page HWgroup.

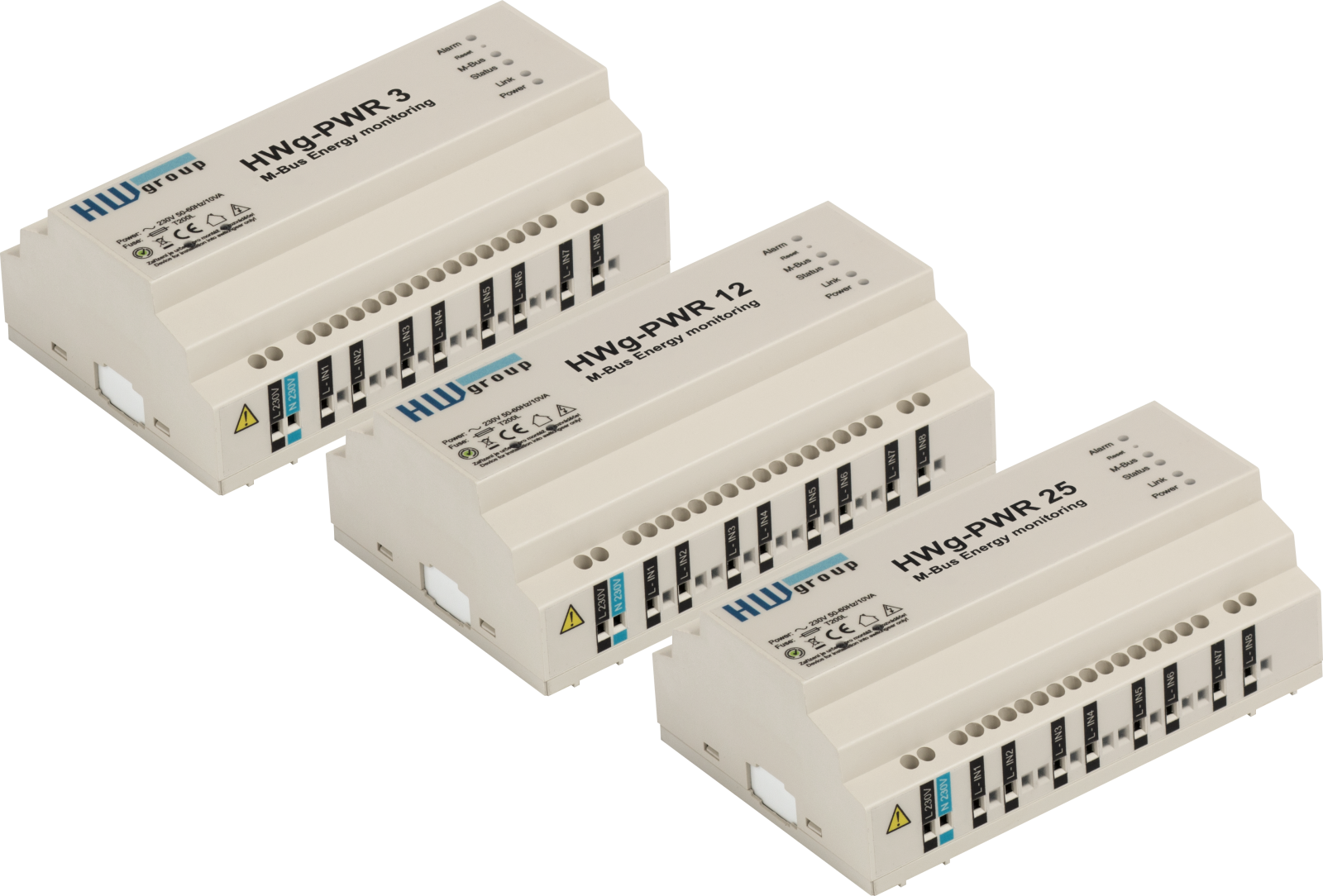

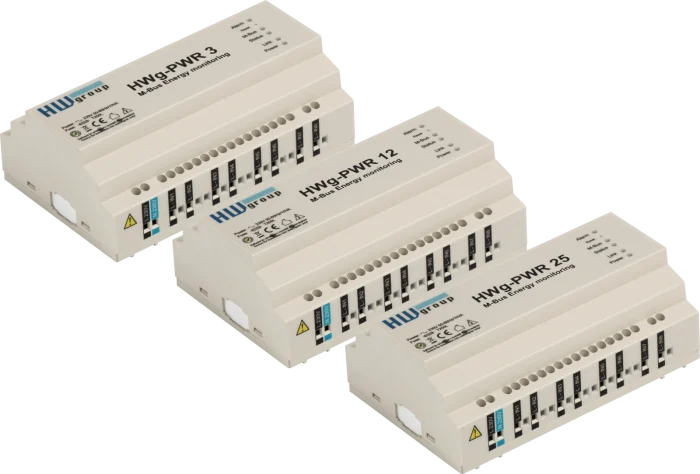

Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

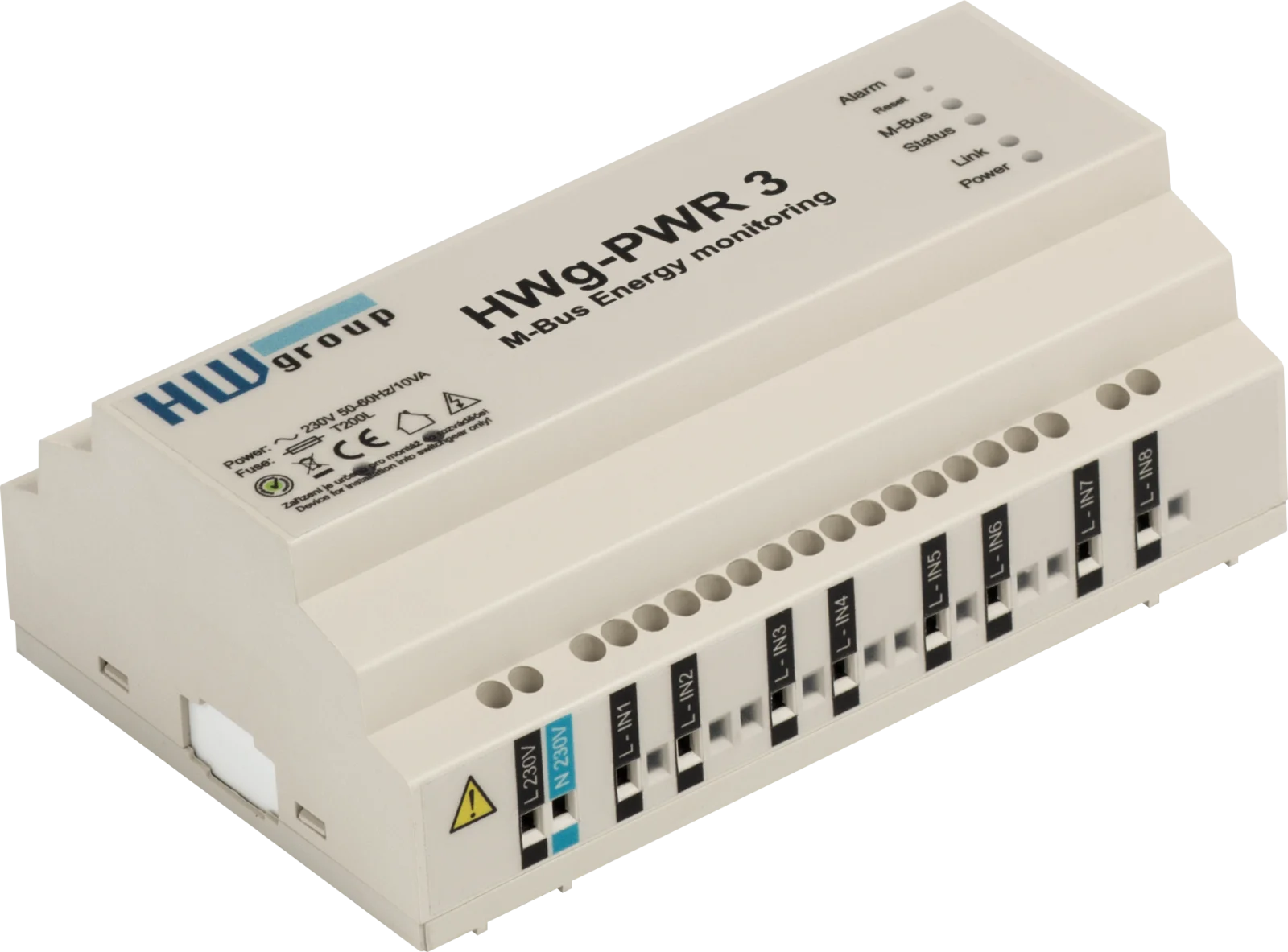

| 600526 | HWg-PWR 3 : 3 compteurs M-Bus | Petit local, salle serveur, quelques départs à suivre |
| 600525 | HWg-PWR 12 : 12 compteurs M-Bus | Tableau divisionnaire, plateau de bureaux ou petit bâtiment |

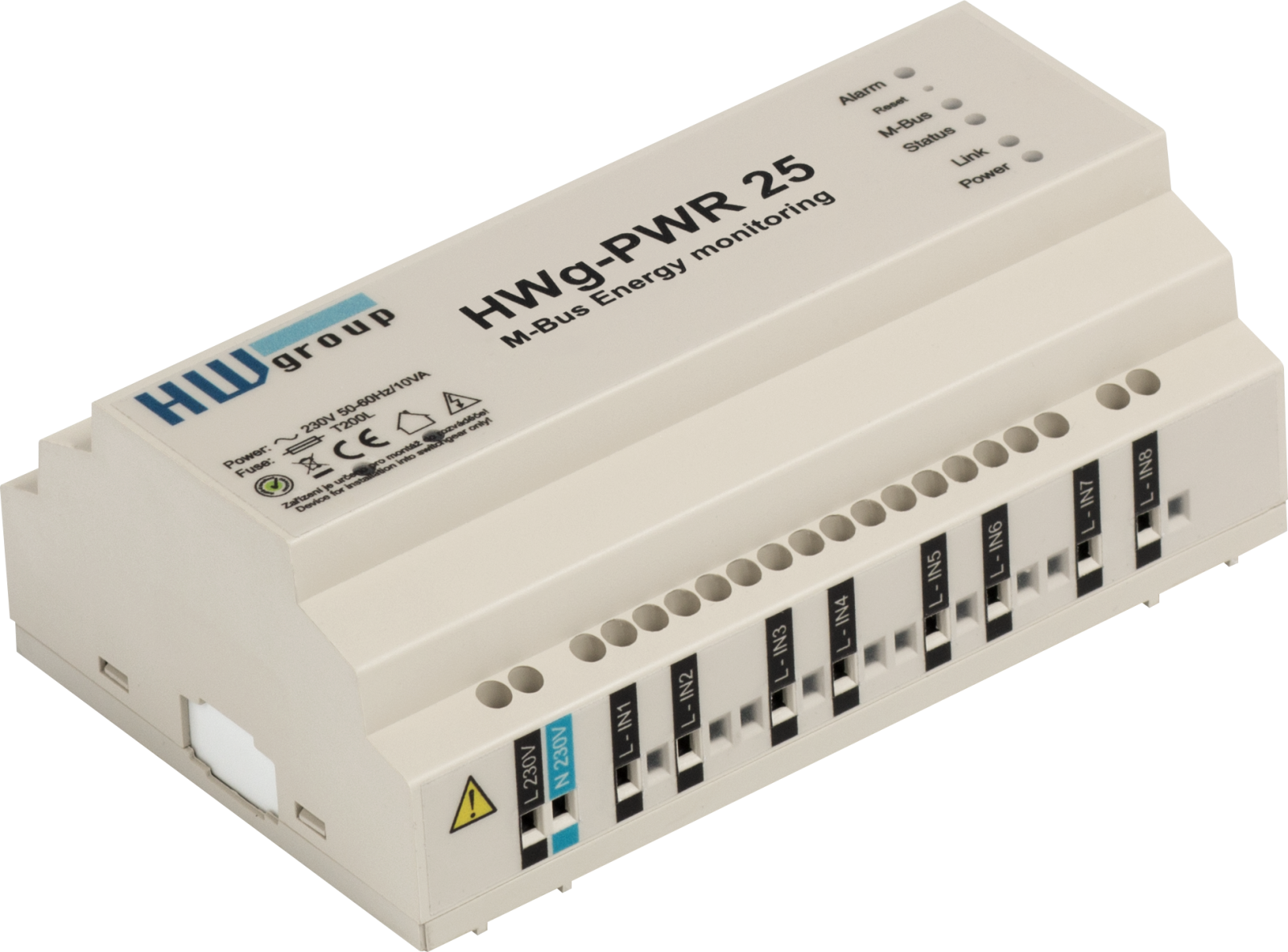

| 600519 | HWg-PWR 25 : 25 compteurs M-Bus | Bâtiment complet ou immeuble multi-locataires |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Interface terrain | M-Bus EN 13757, alimentation du bus intégrée |
| Nombre de compteurs | 3 (HWg-PWR 3), 12 (HWg-PWR 12), 25 (HWg-PWR 25) |
| Valeurs M-Bus | 100 au total pour l'ensemble des compteurs |
| Entrées | 8 entrées 110/230 V AC, détection de phase, conducteur de protection commun, 120 kilohms |
| Ethernet | RJ45 10BASE-T / 100BASE-Tx |
| Protocoles IP | ARP, TCP/IP (HTTP, NTP, SMTP, Modbus TCP), UDP/IP (SNMP, traps, DHCP, SNTP) |
| Protocoles M2M | HTTP (XML), SNMP v1, trap SNMP, Modbus TCP, HWg-Push |
| Alarmes | E-mail 3 destinataires, SMS 2 destinataires (passerelle SMS externe), trap SNMP 3 destinataires |
| Journal | 2 Mo, 170 000 valeurs |
| Précision | Dépend du compteur raccordé |
| Alimentation | 110/230 V AC, 10 VA, bornier, fusible T200L |
| Température de fonctionnement | -5 à +50 °C, 5 à 95 % HR |
| Boîtier | Plastique, IP23 |
| Montage | Rail DIN (tableau électrique) ou pose sur table |
| Dimensions (L x H x P) | 144 x 91 x 57 mm |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, M-Bus
- Protocoles IP et intégration
- Modbus TCP, SNMP, API HTTP / REST, E-mail (SMTP)
- Grandeur mesurée
- Énergie électrique, Débit / volume d'eau, Énergie thermique
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Télégestion de sites distants
- Alimentation
- Secteur 100-240 V AC
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN, Pose libre / bureau
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- E/S intégrées
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Compteurs M-Bus EN 13757 (électricité, eau, gaz, chaleur), HWgroup PRO1-Mb, PRO2-Mb, PRO380-Mb, SensDesk, SMS-GW3
- Entrées tension
- 8 entrées 110/230 V AC pour détection de phase ou de coupure
- Journal interne
- 2 Mo, 170 000 valeurs
- Capacité
- 3 compteurs M-Bus, 12 compteurs M-Bus, 25 compteurs M-Bus
Contenu et accessoires compatibles

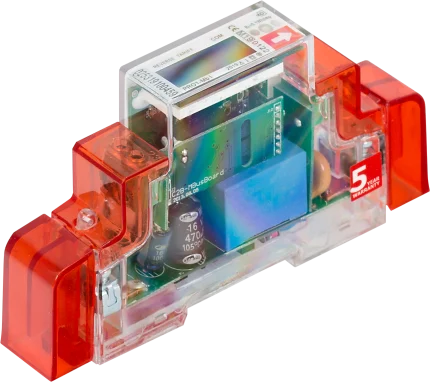

- Compteurs monophasés M-Bus HWgroup PRO1-Mb (45 A) et PRO2-Mb (100 A), certifiés MID
- Compteurs triphasés M-Bus HWgroup PRO380-Mb
- Convertisseur M-Count 2C pour raccorder des compteurs à sortie impulsions S0
- Passerelle SMS-GW3 LTE pour les alertes SMS sur le même réseau local
- Portail SensDesk pour l'historique, les graphiques et l'accès mobile
Documentation
Questions fréquentes
Quels compteurs peut-on raccorder au HWg-PWR ?
Tout compteur équipé d'une interface M-Bus filaire conforme à la norme EN 13757 : électricité, eau, gaz ou chaleur, de marques différentes sur le même bus. La passerelle détecte automatiquement les compteurs et leurs valeurs. HWgroup publie une liste de compteurs testés, dont ses compteurs PRO1-Mb, PRO2-Mb et PRO380-Mb.
Faut-il une alimentation M-Bus séparée ?
Non. Le HWg-PWR intègre l'alimentation du bus M-Bus et alimente directement 3, 12 ou 25 compteurs selon la version. La charge maximale annoncée par HWgroup est de 25 compteurs selon la norme EN 13757-2.
Comment récupérer les index dans une GTB ou une supervision ?
Les valeurs sont disponibles en Modbus TCP pour un automate ou une GTB, en SNMP pour un outil de supervision réseau et en XML sur HTTP pour une application. La passerelle envoie aussi des rapports de consommation périodiques par e-mail et peut pousser ses données vers le portail SensDesk.
Quelle est la durée d'enregistrement du journal interne ?
Le journal de 2 Mo conserve jusqu'à 170 000 valeurs. HWgroup indique environ 590 jours d'historique pour 3 valeurs enregistrées toutes les 15 minutes. On peut désactiver l'enregistrement de certaines valeurs pour allonger la durée des autres.
Le HWg-PWR est-il encore commercialisé ?
HWgroup signale le HWg-PWR en fin de commercialisation et propose le Perseus Energy 285 comme successeur, avec maître M-Bus 100 compteurs, Modbus RTU, MQTT et modem LTE. Contactez-nous pour vérifier la disponibilité des références HWg-PWR ou pour étudier le passage au Perseus Energy 285.
À propos de HWgroup
HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le HWg-PWR
Indiquez le nombre et le type de compteurs à relever ainsi que la supervision cible : nous vous répondons sous 24 h ouvrées avec la version adaptée ou son successeur. Les tarifs sont établis selon les quantités.
