Moxa EDS-208A - Switch industriel 8 ports double alimentation, option fibre
- 8 ports 10/100 RJ45, ou jusqu'à 2 ports fibre 100BaseFX multimode SC/ST ou monomode SC
- Fibre jusqu'à 5 km en multimode et 40 km en monomode
- Double entrée d'alimentation redondante 12/24/48 V CC (9,6 à 60 V CC)
- Boîtier aluminium IP30, ATEX zone 2, Classe I Division 2, UL 508
- -10 à 60 °C ou -40 à 75 °C (-T), garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Variante | 8 ports cuivre, ou 1 à 2 ports fibre 100BaseFX multimode (SC, ST) ou monomode (SC), température standard ou étendue (-T) |
| Distance fibre | 4 à 5 km en multimode, 40 km en monomode |
| Boîtier | Aluminium IP30, 50 x 114 x 70 mm |
| Température de fonctionnement | -10 à 60 °C ou -40 à 75 °C (-T) |
| Homologations | UL 508, ATEX, Classe I Division 2, EN 50121-4, NEMA TS2, DNV, LR, ABS, NK |
| Ports | 8 RJ45 10/100, 7 RJ45 + 1 fibre multimode SC, 7 RJ45 + 1 fibre multimode ST, 7 RJ45 + 1 fibre monomode SC, 6 RJ45 + 2 fibres multimode SC, 6 RJ45 + 2 fibres multimode ST, 6 RJ45 + 2 fibres monomode SC |
| Température | -10 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Moxa EDS-208A est un switch 8 ports à double alimentation non manageable, pensé pour les réseaux techniques qui ne doivent pas tomber. Ses deux entrées 12/24/48 V CC redondantes peuvent être raccordées simultanément à deux sources distinctes : si l'une disparaît, l'autre prend le relais sans coupure du réseau.
La gamme couvre quatorze références : tout cuivre (8 ports RJ45 10/100 Mbit/s), ou avec un ou deux ports fibre 100BaseFX en multimode SC ou ST, ou en monomode SC jusqu'à 40 km. Son boîtier aluminium IP30 est homologué pour les zones à risque d'explosion (ATEX zone 2, Classe I Division 2), le ferroviaire au sol, la signalisation routière et le maritime. C'est un choix éprouvé pour les intégrateurs GTB, les exploitants de réseaux d'eau et les gestionnaires d'infrastructures. Voir aussi nos switchs non manageables.
Points forts du EDS-208A
- 8 ports RJ45 10/100, ou 7 ports + 1 fibre, ou 6 ports + 2 fibres 100BaseFX
- Fibre multimode 1 300 nm (4 km en OM1, 5 km en 50/125 µm) ou monomode 1 310 nm (40 km sur G.652, budget 29 dB)
- Double entrée d'alimentation redondante 12/24/48 V CC, plage 9,6 à 60 V CC, bornier 4 contacts
- Protection contre les tempêtes de broadcast activable par commutateur DIP
- Store and forward, table de 2 K adresses MAC, tampon de 768 kbits
- Boîtier aluminium IP30 de 50 x 114 x 70 mm, 275 g, rail DIN ou mural
- Homologations UL 508, ATEX, Classe I Division 2, EN 50121-4, NEMA TS2, DNV, LR, ABS, NK
- Versions -T de -40 à 75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Sous-station électrique ou chaufferie : réseau d'automates alimenté par deux sources 24 V CC indépendantes pour éviter toute coupure
- Réseau d'eau potable ou d'assainissement : liaison fibre monomode jusqu'à 40 km entre un poste de relevage et la station principale
- Tunnel routier, parking ou abords de voies : coffrets de signalisation et de ventilation, grâce aux homologations NEMA TS2 et EN 50121-4
- Locaux à atmosphère explosive (chaufferie gaz, stockage de produits) : installation en zone ATEX 2 ou Classe I Division 2
Intégration et compatibilité
Le switch commute toutes les trames Ethernet sans les modifier : BACnet/IP, Modbus TCP, SNMP, MQTT, EtherNet/IP ou flux vidéo passent de manière transparente. Les ports fibre 100BaseFX dialoguent avec n'importe quel équipement 100BaseFX de même type de fibre et de connecteur. En monomode, Moxa recommande un atténuateur lorsque la liaison est courte, pour ne pas saturer le récepteur.
Aucun logiciel n'est nécessaire : seul un commutateur DIP active la protection contre les tempêtes de broadcast. L'EDS-208A n'a pas de sortie relais d'alarme ; si la GTB doit être prévenue d'une perte d'alimentation ou d'un lien coupé, choisissez l'EDS-308. Pour l'administration (VLAN, SNMP, anneau redondant), consultez nos switchs Ethernet administrables ; pour prolonger une liaison existante, nos convertisseurs fibre.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

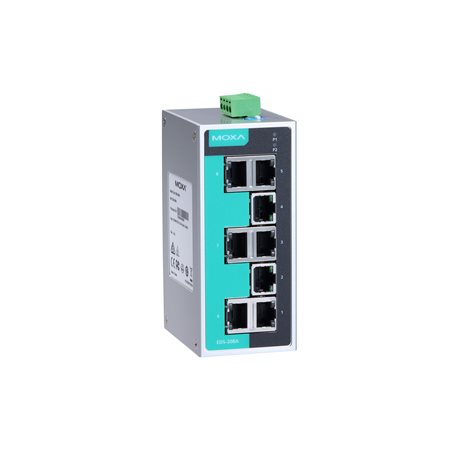

| EDS-208A / EDS-208A-T | 8 ports RJ45 10/100 | Armoire tout cuivre avec alimentation redondante |

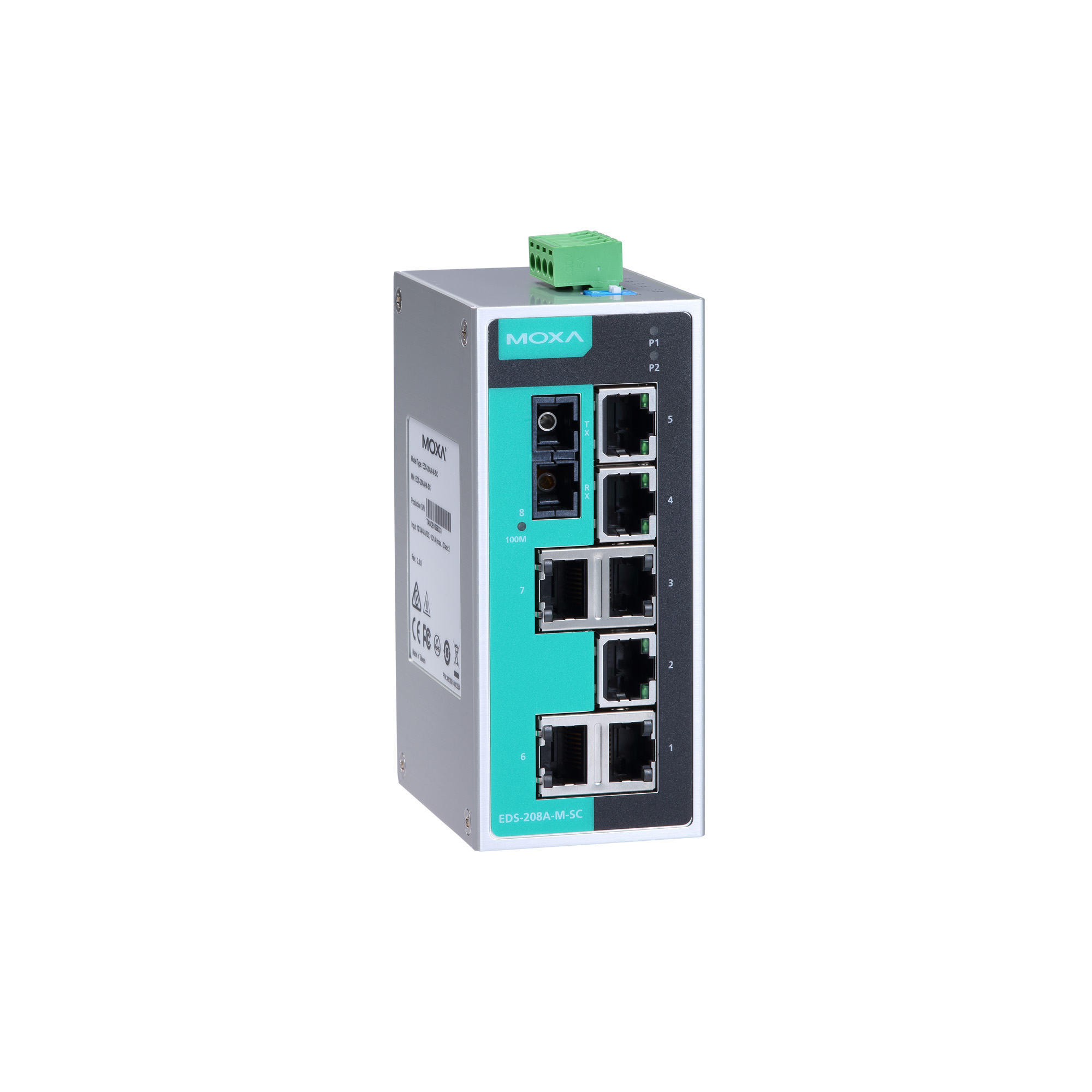

| EDS-208A-M-SC / -M-SC-T | 7 RJ45 + 1 fibre multimode SC | Liaison fibre vers une armoire du même site |
| EDS-208A-M-ST / -M-ST-T | 7 RJ45 + 1 fibre multimode ST | Réseau fibre existant en connecteurs ST |
| EDS-208A-S-SC / -S-SC-T | 7 RJ45 + 1 fibre monomode SC | Site distant jusqu'à 40 km |
| EDS-208A-MM-SC / -MM-SC-T | 6 RJ45 + 2 fibres multimode SC | Topologie en chaîne entre armoires |
| EDS-208A-MM-ST / -MM-ST-T | 6 RJ45 + 2 fibres multimode ST | Chaîne fibre sur réseau ST existant |
| EDS-208A-SS-SC / -SS-SC-T | 6 RJ45 + 2 fibres monomode SC | Chaîne longue distance, sites isolés |
| Suffixe -T | Plage -40 à 75 °C au lieu de -10 à 60 °C | Coffrets extérieurs et locaux non tempérés |
Caractéristiques techniques
| Ports cuivre | 8 (EDS-208A), 7 (-M-SC, -M-ST, -S-SC), 6 (-MM-SC, -MM-ST, -SS-SC), 10/100BaseT(X) RJ45 |
|---|---|
| Ports fibre | 1 ou 2 x 100BaseFX, multimode SC ou ST, monomode SC |
| Fibre multimode | 1 300 nm, 4 km en OM1, 5 km en 50/125 µm, budget 12 dB |
| Fibre monomode | 1 310 nm, 40 km sur G.652, émission 0 à -5 dBm, réception -3 à -34 dBm, budget 29 dB |
| Normes | IEEE 802.3, 802.3u, 802.3x |
| Commutation | Store and forward, table MAC 2 K, tampon 768 kbits |
| Commutateur DIP | Protection contre les tempêtes de broadcast |
| Alimentation | 12/24/48 V CC, double entrée redondante, plage 9,6 à 60 V CC |
| Courant d'entrée | 0,11 A sous 24 V CC (cuivre, 1 fibre), 0,15 A sous 24 V CC (2 fibres) |
| Raccordement alimentation | 1 bornier débrochable 4 contacts |
| Protections | Surintensité, inversion de polarité |
| Boîtier | Aluminium, IP30 |
| Dimensions | 50 x 114 x 70 mm |
| Poids | 275 g |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -10 à 60 °C (standard), -40 à 75 °C (-T) |
| Température de stockage | -40 à 85 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Sécurité | UL 508, EN 62368-1 |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A |
| Zones dangereuses | ATEX, Classe I Division 2 |
| Transport et maritime | EN 50121-4 (ferroviaire), NEMA TS2 (trafic), DNV, LR, ABS, NK |
| Chocs, vibrations, chute | IEC 60068-2-27, IEC 60068-2-6, IEC 60068-2-31 |
| MTBF | 3 248 014 h (EDS-208A), 2 943 335 h (1 fibre), 2 705 157 h (2 fibres) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Variante
- 8 ports cuivre, ou 1 à 2 ports fibre 100BaseFX multimode (SC, ST) ou monomode (SC), température standard ou étendue (-T)
- Distance fibre
- 4 à 5 km en multimode, 40 km en monomode
- Boîtier
- Aluminium IP30, 50 x 114 x 70 mm
- Température de fonctionnement
- -10 à 60 °C ou -40 à 75 °C (-T)
- Homologations
- UL 508, ATEX, Classe I Division 2, EN 50121-4, NEMA TS2, DNV, LR, ABS, NK
- Ports
- 8 RJ45 10/100, 7 RJ45 + 1 fibre multimode SC, 7 RJ45 + 1 fibre multimode ST, 7 RJ45 + 1 fibre monomode SC, 6 RJ45 + 2 fibres multimode SC, 6 RJ45 + 2 fibres multimode ST, 6 RJ45 + 2 fibres monomode SC
- Température
- -10 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
L'alimentation se raccorde sur un bornier débrochable à 4 contacts (deux entrées). Le kit de fixation murale est optionnel. Pour exploiter la redondance, prévoyez deux alimentations rail DIN 24 V CC indépendantes et des jarretières adaptées au connecteur choisi (SC ou ST).
Documentation
Questions fréquentes
À quoi sert la double alimentation de l'EDS-208A ?
Les deux entrées 12/24/48 V CC peuvent être branchées en même temps sur deux sources différentes. Si une alimentation ou un disjoncteur tombe, le switch continue de fonctionner sur l'autre entrée sans interruption du réseau.
Multimode ou monomode : quelle fibre choisir ?
La multimode convient aux liaisons internes à un site (4 km en OM1, 5 km en 50/125 µm). La monomode, en version -S-SC ou -SS-SC, atteint 40 km sur fibre G.652 et sert à relier des sites éloignés.
L'EDS-208A peut-il être installé en zone ATEX ?
Oui, la documentation Moxa indique les homologations ATEX et Classe I Division 2, ce qui permet une installation en zone 2. Vérifiez les conditions d'installation détaillées dans la fiche technique.
L'EDS-208A signale-t-il une panne d'alimentation ?
Non, il ne possède pas de sortie relais. Pour câbler une alarme de perte d'alimentation ou de coupure de port vers la GTB, utilisez l'EDS-308, qui propose des options cuivre et fibre comparables avec un relais d'alarme.
Quelle différence avec l'EDS-2008-EL ?
L'EDS-2008-EL est plus compact mais n'a qu'une entrée d'alimentation et une option fibre multimode unique. L'EDS-208A ajoute l'alimentation redondante, la fibre monomode, deux ports fibre possibles et les homologations ATEX et Classe I Division 2.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le EDS-208A
Indiquez le nombre et le type de ports fibre souhaités, la plage de température et vos quantités : un technicien vous répond sous 24 h ouvrées avec une offre adaptée. Nous pouvons compléter le devis avec les alimentations et les autres équipements Moxa du projet.
Produits similaires
Voir toute la catégorie
ORing IDGS-C1042GP+ - Switch Ethernet industriel non manageable 2,5G et 10G
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing IES-C1000 - Switch Ethernet industriel non manageable compact
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing IGCS-E140 - Carte switch PCIe Gigabit non manageable 4 ports
- Aucune (filaire)
- Ethernet
- 3 à 5 ports
ORing IGS-1000 - Switch Gigabit industriel non manageable rail DIN
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits Moxa
Toute la gamme Moxa

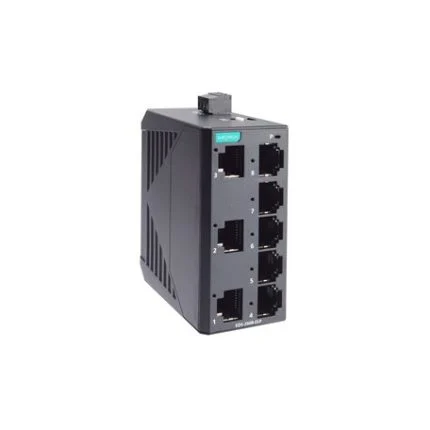

Moxa EDS-2008-ELP - Switch 8 ports non manageable, boîtier plastique
