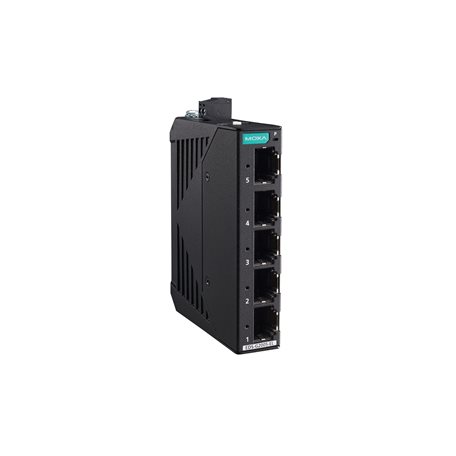

Moxa EDS-G2005-EL - Switch Gigabit industriel 5 ports non manageable métal
- 5 ports Gigabit 10/100/1000BaseT(X) RJ45
- Table de 4 K adresses MAC, tampon de 1,5 Mbits, QoS par commutateur DIP
- Alimentation 12/24/48 V CC (9,6 à 60 V CC), 0,21 A maximum
- Boîtier métal IP40 de 18 mm de large, rail DIN, PROFINET CC-A
- -10 à 60 °C ou -40 à 75 °C (-T), garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | PROFINET |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Gigabit, Non administrable |
| Certifications | UL / cUL |
| Variante | Température standard -10 à 60 °C ou étendue -40 à 75 °C (-T) |
| Ports | 5 x 10/100/1000BaseT(X) RJ45 |
| Boîtier | Métal IP40, 18 x 81 x 65 mm, 120 g |
| Température de fonctionnement | -10 à 60 °C ou -40 à 75 °C (-T) |
| Garantie | 5 ans |
| Température | -10 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- PROFINET
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Moxa EDS-G2005-EL est un switch Gigabit 5 ports industriel et non manageable. Ses cinq ports RJ45 10/100/1000 Mbit/s absorbent les flux lourds des réseaux techniques modernes : vidéosurveillance IP, postes de supervision, serveurs embarqués ou passerelles edge qui saturent rapidement un switch Fast Ethernet.
Il loge cette capacité dans un boîtier métal IP40 de seulement 18 mm de large, monté sur rail DIN. Aucun paramétrage n'est nécessaire, la QoS et la protection contre les tempêtes de broadcast se règlent par commutateurs DIP. La version -T fonctionne de -40 à 75 °C. Une solution adaptée aux intégrateurs, bureaux d'études et exploitants qui préparent leurs armoires techniques à des débits plus élevés. Voir tous nos switchs non manageables.
Points forts du EDS-G2005-EL
- 5 ports 10/100/1000BaseT(X) RJ45, négociation automatique et MDI/MDI-X automatique
- IEEE 802.3ab pour le Gigabit cuivre, 802.1p pour la classe de service, 802.3x pour le contrôle de flux
- Store and forward, table de 4 K adresses MAC, mémoire tampon de 1,5 Mbits
- QoS et protection contre les tempêtes de broadcast par commutateurs DIP en façade
- Conforme PROFINET Conformance Class A
- Alimentation 12/24/48 V CC sur bornier 2 contacts, plage 9,6 à 60 V CC, courant maximal 0,21 A
- Boîtier métal IP40 de 18 x 81 x 65 mm pour 120 g
- MTBF de 3 404 784 heures, garantie 5 ans
Applications en bâtiment et sur site technique
- Armoire de vidéoprotection d'un parking : raccordement de caméras IP et d'un enregistreur avec des débits Gigabit
- Local technique de datacenter : réseau de supervision des infrastructures (tableaux, onduleurs, groupes froids) relié au poste d'exploitation
- Armoire GTB de grand bâtiment tertiaire : liaison Gigabit entre le serveur de supervision embarqué, l'automate et les passerelles
- Coffret extérieur d'un campus ou d'un site industriel en version -T : desserte de bornes, caméras et contrôleurs d'accès
Intégration et compatibilité
Le switch transporte sans traitement BACnet/IP, Modbus TCP, SNMP, MQTT, RTSP ou EtherNet/IP et répond aux exigences PROFINET Conformance Class A. Le commutateur DIP QoS active également un filtrage multicast qui bloque les trames LLDP et PROFINET PTCP-Delay : laissez-le désactivé si votre réseau PROFINET les utilise.
Il n'a ni adresse IP ni interface web. Pour la supervision SNMP, les VLAN ou la redondance en anneau, consultez nos switchs Ethernet administrables. Si vous avez besoin d'un port SFP pour une liaison fibre Gigabit, l'EDS-G205-1GTXSFP est l'alternative 5 ports avec port combo.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| EDS-G2005-EL | 5 ports Gigabit, -10 à 60 °C | Armoire intérieure, local technique tempéré |
| EDS-G2005-EL-T | 5 ports Gigabit, -40 à 75 °C | Coffret extérieur, parking, toiture, local non chauffé |
Caractéristiques techniques
| Ports Ethernet | 5 x 10/100/1000BaseT(X), RJ45 |
|---|---|
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.1p |
| Commutation | Store and forward, table MAC 4 K, tampon 1,5 Mbits |
| Commutateurs DIP | QoS, protection contre les tempêtes de broadcast |
| Tension d'entrée | 12/24/48 V CC, une entrée |
| Plage de fonctionnement | 9,6 à 60 V CC |
| Courant d'entrée | 0,21 A maximum |
| Raccordement alimentation | 1 bornier débrochable 2 contacts |
| Protections | Surintensité, inversion de polarité |
| Boîtier | Métal, IP40 |
| Dimensions | 18 x 81 x 65 mm |
| Poids | 120 g |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -10 à 60 °C (EDS-G2005-EL), -40 à 75 °C (EDS-G2005-EL-T) |
| Température de stockage | -40 à 85 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Sécurité | UL 61010-2-201, EN IEC 62368-1 |
| CEM | EN 55032/35, EN 61000-6-2/-6-4, CISPR 32, FCC Part 15B classe A |
| Immunité | ESD 6 kV contact et 8 kV air, champ rayonné 20 V/m, salves et ondes de choc 1 kV |
| Chocs, vibrations, chute | IEC 60068-2-27, IEC 60068-2-6, IEC 60068-2-64, ISTA 1A (emballé) |
| Réseau industriel | PROFINET Conformance Class A |
| MTBF | 3 404 784 h (Telcordia, GB) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- PROFINET
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Non administrable, Gigabit
- Certifications
- UL / cUL
- Variante
- Température standard -10 à 60 °C ou étendue -40 à 75 °C (-T)
- Ports
- 5 x 10/100/1000BaseT(X) RJ45
- Boîtier
- Métal IP40, 18 x 81 x 65 mm, 120 g
- Température de fonctionnement
- -10 à 60 °C ou -40 à 75 °C (-T)
- Garantie
- 5 ans
- Température
- -10 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
Le raccordement de l'alimentation se fait sur un bornier débrochable 2 contacts. Le kit de montage mural est optionnel. Une alimentation rail DIN 24 V CC peut compléter le devis.
Documentation
Questions fréquentes
Quelle différence entre l'EDS-G2005-EL et l'EDS-2005-EL ?
Le format est le même (18 mm de large, boîtier métal), mais l'EDS-G2005-EL passe en Gigabit (10/100/1000 Mbit/s) avec une table MAC de 4 K et un tampon de 1,5 Mbits, contre 10/100 Mbit/s pour l'EDS-2005-EL.
Quelle est la consommation maximale ?
Moxa annonce un courant d'entrée de 0,21 A maximum, pour une alimentation de 12, 24 ou 48 V CC (plage de 9,6 à 60 V CC).
Le switch est-il adapté à la vidéosurveillance IP ?
Oui pour un petit nombre de caméras : les ports Gigabit et la QoS conviennent aux flux vidéo. Il ne fournit pas d'alimentation PoE, les caméras doivent donc être alimentées autrement.
Existe-t-il une version plastique ?
Oui, l'EDS-G2005-ELP reprend les 5 ports Gigabit dans un boîtier plastique de 90 g, en plage -10 à 60 °C uniquement.
À propos de Moxa

Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le EDS-G2005-EL
Envoyez-nous la référence, standard ou -T, et la quantité : notre équipe technique vous répond sous 24 h ouvrées. Les conditions tarifaires s'adaptent à vos volumes et à l'ensemble de votre projet Moxa.
Produits similaires
Voir toute la catégorie
ATOP EH2316-2G - Switch Ethernet industriel non manageable 16 ports, 2 Gigabit
- Aucune (filaire)
- Ethernet
- 13 à 20 ports

ATOP EH2008 - Switch Ethernet industriel non manageable 8 ports rail DIN
- Aucune (filaire)
- Ethernet
- 6 à 8 ports

ORing IES-1042FX - Switch Ethernet industriel non manageable avec ports fibre
- Aucune (filaire)
- Ethernet
- Fibre optique

ATOP EHG2308 - Switch Ethernet industriel non manageable 8 ports Gigabit
- Aucune (filaire)
- Ethernet
- 6 à 8 ports
Autres produits Moxa
Toute la gamme Moxa
Moxa MGate MB3170 / MB3270 - Passerelle Modbus RTU vers TCP 1 ou 2 ports
- Aucune (filaire)
- Ethernet
- Fibre optique

Moxa MGate 5134 - Passerelle Modbus RTU/ASCII/TCP vers PROFINET IO
- Aucune (filaire)
- Ethernet
- RS-485

Moxa IMC-101 - Convertisseur Ethernet vers fibre avec relais d'alarme
- Aucune (filaire)
- Ethernet
- Fibre optique

Moxa MGate 5103 - Passerelle Modbus et EtherNet/IP vers PROFINET
- Aucune (filaire)
- Ethernet
- RS-485
Pour aller plus loin
Produits similaires
ATOP EH2008 - Switch Ethernet industriel non manageable 8 ports rail DIN
- Aucune (filaire)
- Ethernet
- 6 à 8 ports
- 8 ports RJ45 10/100BaseT(X), commutation store-and-forward, sans configuration
- Double entrée d'alimentation redondante 9 à 48 VDC, 5,4 W max
- Boîtier plastique IP30 de 45,2 x 90 x 83 mm, 150 g, rail DIN ou mural
- Fonctionnement de 0 à 60 °C, MTBF de 443 115 heures
- Sécurité UL/IEC 62368-1, CEM FCC Classe A et CE, garantie 5 ans
ATOP EH3005 - Switch Ethernet industriel slim non manageable 5 ports
- 5 ports RJ45 en 10/100 (EH3005) ou en Gigabit avec trames Jumbo 10K (EHG3005)
- Format slim de 23 mm de large pour rail DIN, boîtier plastique IP30
- Double entrée d'alimentation redondante 12 à 48 VDC, 6 W max
- Ethernet économe en énergie IEEE 802.3az et priorisation 802.1Q/p
- Fonctionnement de 0 à 60 °C, sécurité UL/IEC 62368-1, garantie 5 ans
ORing IGCS-E140 - Carte switch PCIe Gigabit non manageable 4 ports
- Aucune (filaire)
- Ethernet
- 3 à 5 ports
ORing ITPS-141TX-T1L - Switch industriel Single Pair Ethernet 10BASE-T1L
- Aucune (filaire)
- Ethernet
- 3 à 5 ports
- 4 ports Single Pair Ethernet 10BASE-T1L (IEEE 802.3cg) jusqu'à 1 000 m
- 1 port RJ45 10/100 Mbit/s vers le réseau Ethernet classique
- Alimentation par la paire PoDL IEEE 802.3bu, jusqu'à 50 W par port, budget 80 W
- Alimentation 24 VDC (20 à 30 VDC), protection contre l'inversion de polarité
- Boîtier IP30, rail DIN, -40 à 70 °C, garantie 5 ans
Red Lion Sixnet SL-6ES - Switch Ethernet industriel non manageable 6 ports
Red Lion Sixnet SL-6RS - Switch Ethernet industriel à anneau redondant 6 ports
- 6 ports Fast Ethernet : 6 RJ45, ou 4 RJ45 et 2 fibres 100BaseFX SC ou ST
- Anneau Real-Time Ring préconfiguré, reprise en 30 ms plus 5 ms par saut
- Supervision Modbus sur Ethernet et sortie d'alarme « OK » 0,5 A
- Double entrée 10 à 30 VDC, 4 à 6 W typique, -40 à 60 °C
- Boîtier Lexan IP30 rail DIN, Classe I Division 2, ATEX zone 2

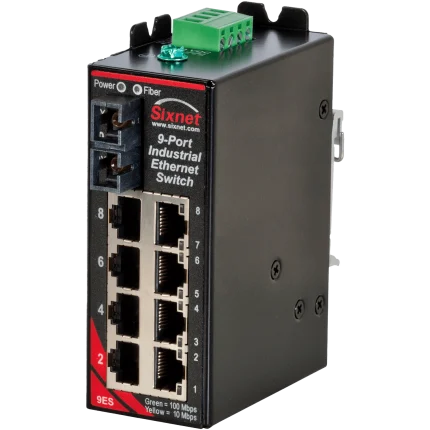

Red Lion Sixnet SLX-9ES - Switch industriel non manageable 9 ports avec fibre
