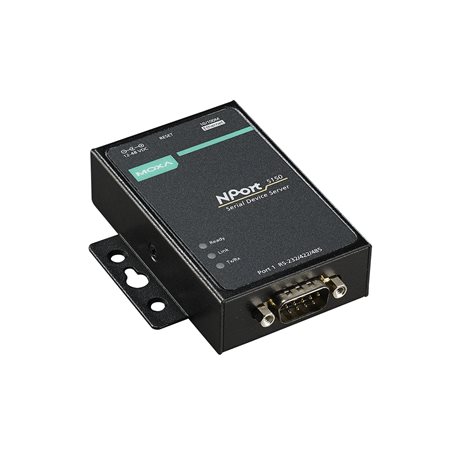

Moxa NPort 5100 - Serveur série compact 1 port RS-232 ou RS-422/485
- 1 port série DB9 RS-232, RS-422/485 ou RS-232/422/485 vers Ethernet 10/100
- Jusqu'à 921,6 kbit/s sur les NPort 5130 et 5150
- Boîtier métal 52 x 80 x 22 mm, 340 g
- Alimentation 12 à 48 V CC, version -40 à 75 °C en RS-232
- Pilotes Real COM Windows, Linux et macOS, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Pose libre / bureau, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Certifications | UL / cUL |
| Variante | RS-232 (5110, 5110-T), RS-422/485 (5130) ou RS-232/422/485 (5150) |
| Autonomie | Sans objet (alimenté) |
| Ports série | 1 port DB9 mâle |
| Débit série | jusqu'à 230,4 kbit/s (5110) ou 921,6 kbit/s (5130, 5150) |
| Température de fonctionnement | 0 à 55 °C ou -40 à 75 °C (5110-T) |
| Garantie | 5 ans |
| Interface série | RS-232, RS-422/485, RS-232/422/485 |
| Température | 0 à 55 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le serveur série compact Moxa NPort 5100 transforme un port RS-232, RS-422 ou RS-485 en accès réseau Ethernet. Il donne au logiciel de supervision, de gestion d'accès ou de comptage un accès direct à l'équipement série depuis n'importe quel poste du réseau, via un port COM virtuel ou une connexion TCP/UDP.
Son boîtier métal de 52 x 80 x 22 mm se glisse derrière un lecteur de badges, un terminal ou un afficheur, et s'installe aussi dans un coffret technique. C'est la série historique de Moxa, appréciée pour sa simplicité et son large support de systèmes d'exploitation. Pour une protection renforcée contre les surtensions, voir aussi le NPort 5100A dans nos serveurs de ports série et la gamme Moxa.
Points forts du NPort 5100
- 1 port série DB9 mâle : RS-232 (5110), RS-422/485 (5130) ou RS-232/422/485 (5150)
- Débit série de 110 bit/s à 230,4 kbit/s (5110) ou de 50 bit/s à 921,6 kbit/s (5130 et 5150)
- Résistances de polarisation RS-485 réglables (1 kΩ ou 150 kΩ) et contrôle automatique du sens (ADDC)
- Pilotes Real COM et TTY pour Windows, Linux et macOS, modes TCP et UDP standard
- Configuration par navigateur web, Telnet ou utilitaire Windows multi-appareils
- Alimentation 12 à 48 V CC, 128,7 mA (5110) ou 200 mA (5130 et 5150) sous 12 V CC
- MTBF de 2 736 202 à 3 126 448 heures selon le modèle, garantie 5 ans
Applications en bâtiment et sur site technique
- Contrôle d'accès et parkings : mise en réseau de lecteurs de badges, de terminaux de paiement ou de caisses d'automates de sortie
- GTB : accès IP à une centrale d'alarme, un contrôleur d'éclairage ou une régulation dotée d'un port RS-232
- Comptage : raccordement d'un bus RS-485 de compteurs vers le serveur de collecte (NPort 5130 ou 5150)
- Locaux informatiques : prise en main à distance de la console série d'un onduleur ou d'un équipement réseau
- Armoire extérieure ou local non chauffé : NPort 5110-T de -40 à 75 °C pour un équipement RS-232
Intégration et compatibilité
Le NPort 5100 propose les modes Real COM, TCP Server, TCP Client, UDP, Pair Connection, Reverse Telnet et Ethernet Modem. Le mode Real COM crée un port COM virtuel sur le PC : l'application existante dialogue avec l'équipement distant sans modification. Les pilotes couvrent Windows (y compris Windows Server 2022 et Windows Embedded CE), les noyaux Linux 2.4 à 6.x, macOS et plusieurs Unix ; une API Android est également disponible.
La gestion réseau s'appuie sur DHCP, BOOTP, DNS, SNMPv1 avec MIB-II (RFC1213, RFC1317), Telnet, HTTP et SMTP. L'authentification se limite à un mot de passe local : réservez l'appareil à un réseau technique segmenté. Pour des fonctions de sécurité plus complètes (HTTPS, SSH, chiffrement TLS des données), orientez-vous vers les NPort 6100/6200. Pour convertir du Modbus RTU en Modbus TCP natif, utilisez une passerelle Modbus MGate.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| NPort 5110 | RS-232, 0 à 55 °C | Lecteur, terminal ou console RS-232 en intérieur |
| NPort 5110-T | RS-232, -40 à 75 °C | Équipement RS-232 en coffret extérieur ou local non chauffé |
| NPort 5130 | RS-422/485, 0 à 55 °C | Bus RS-485 de compteurs ou d'automates |
| NPort 5150 | RS-232/422/485 au choix, 0 à 55 °C | Parc mixte, une seule référence pour tous les cas |
Caractéristiques techniques
| Port Ethernet | 1 port 10/100BaseT(X) RJ45, isolation magnétique 1,5 kV |
| Port série | 1 port DB9 mâle |
| Normes série | 5110 et 5110-T : RS-232 ; 5130 : RS-422, RS-485 ; 5150 : RS-232, RS-422, RS-485 |
| Débit série | 5110 : 110 bit/s à 230,4 kbit/s ; 5130 et 5150 : 50 bit/s à 921,6 kbit/s |
| Paramètres série | 5 à 8 bits de données, 1, 1,5 ou 2 bits de stop, parité aucune, paire, impaire, space ou mark |
| Contrôle de flux | RTS/CTS et DTR/DSR (RS-232 uniquement), XON/XOFF |
| RS-485 (5130 et 5150) | ADDC, résistances de polarisation 1 kΩ ou 150 kΩ |
| Modes de fonctionnement | Real COM, TCP Server, TCP Client, UDP, Pair Connection, Reverse Telnet, Ethernet Modem |
| Gestion | DHCP, BOOTP, ARP, DNS, HTTP, ICMP, IPv4, SMTP, SNMPv1, Telnet, TCP/IP, UDP |
| Configuration | Console web (HTTP), Telnet, utilitaire Windows, console série (5110, 5110-T et 5150) |
| Alimentation | 12 à 48 V CC par prise jack, 1 entrée |
| Courant d'entrée | 5110 et 5110-T : 128,7 mA ; 5130 et 5150 : 200 mA (sous 12 V CC) |
| Boîtier | Métal |
| Dimensions | 52 x 80 x 22 mm sans oreilles, 75,2 x 80 x 22 mm avec oreilles |
| Poids | 340 g |
| Montage | Bureau, mural, rail DIN avec kit en option |
| Température de fonctionnement | 0 à 55 °C (standard), -40 à 75 °C (5110-T) |
| Température de stockage | -40 à 75 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A, IEC 61000-4-2/3/4/5/6/8/11 |
| Sécurité électrique | EN 62368-1, IEC 62368-1, UL 60950-1 |
| MTBF | 5110 : 3 126 448 h ; 5130 : 2 836 863 h ; 5150 : 2 736 202 h (Telcordia TR/SR) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Comptage énergétique, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN, Pose libre / bureau
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Certifications
- UL / cUL
- Variante
- RS-232 (5110, 5110-T), RS-422/485 (5130) ou RS-232/422/485 (5150)
- Autonomie
- Sans objet (alimenté)
- Ports série
- 1 port DB9 mâle
- Débit série
- jusqu'à 230,4 kbit/s (5110) ou 921,6 kbit/s (5130, 5150)
- Température de fonctionnement
- 0 à 55 °C ou -40 à 75 °C (5110-T)
- Garantie
- 5 ans
- Interface série
- RS-232, RS-422/485, RS-232/422/485
- Température
- 0 à 55 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
Le NPort 5100 se pose sur un bureau ou se fixe au mur. Un kit rail DIN est proposé en option par Moxa pour l'installation en armoire. Prévoyez une alimentation 12 à 48 V CC.
Documentation
Questions fréquentes
Quelle différence entre le NPort 5100 et le NPort 5100A ?
Le NPort 5100A est la génération suivante : il consomme environ 1 W, ajoute une protection contre les surtensions sur l'alimentation, le port série et l'Ethernet, le HTTPS et monte jusqu'à 921,6 kbit/s en RS-232. Le NPort 5100 reste adapté aux usages simples et aux remplacements à l'identique.
Existe-t-il une version RS-485 pour température étendue ?
Dans la série NPort 5100, seule la référence RS-232 NPort 5110-T est proposée de -40 à 75 °C. Pour un port RS-422/485 en environnement étendu, choisissez le NPort 5130A-T ou le NPort 5150A-T.
Le NPort 5100 fonctionne-t-il avec les versions récentes de Windows et Linux ?
Oui. Moxa fournit des pilotes Real COM pour Windows 11 et Windows Server 2022, ainsi que des pilotes TTY pour les noyaux Linux jusqu'à la version 6.x et pour macOS 14.
Comment l'installer en armoire électrique ?
Le boîtier se fixe au mur grâce à ses oreilles. Pour un montage sur rail DIN, il faut ajouter le kit rail DIN proposé en option par Moxa.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le NPort 5100
Indiquez l'équipement à raccorder et le nombre d'unités : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et les versions retenues.
